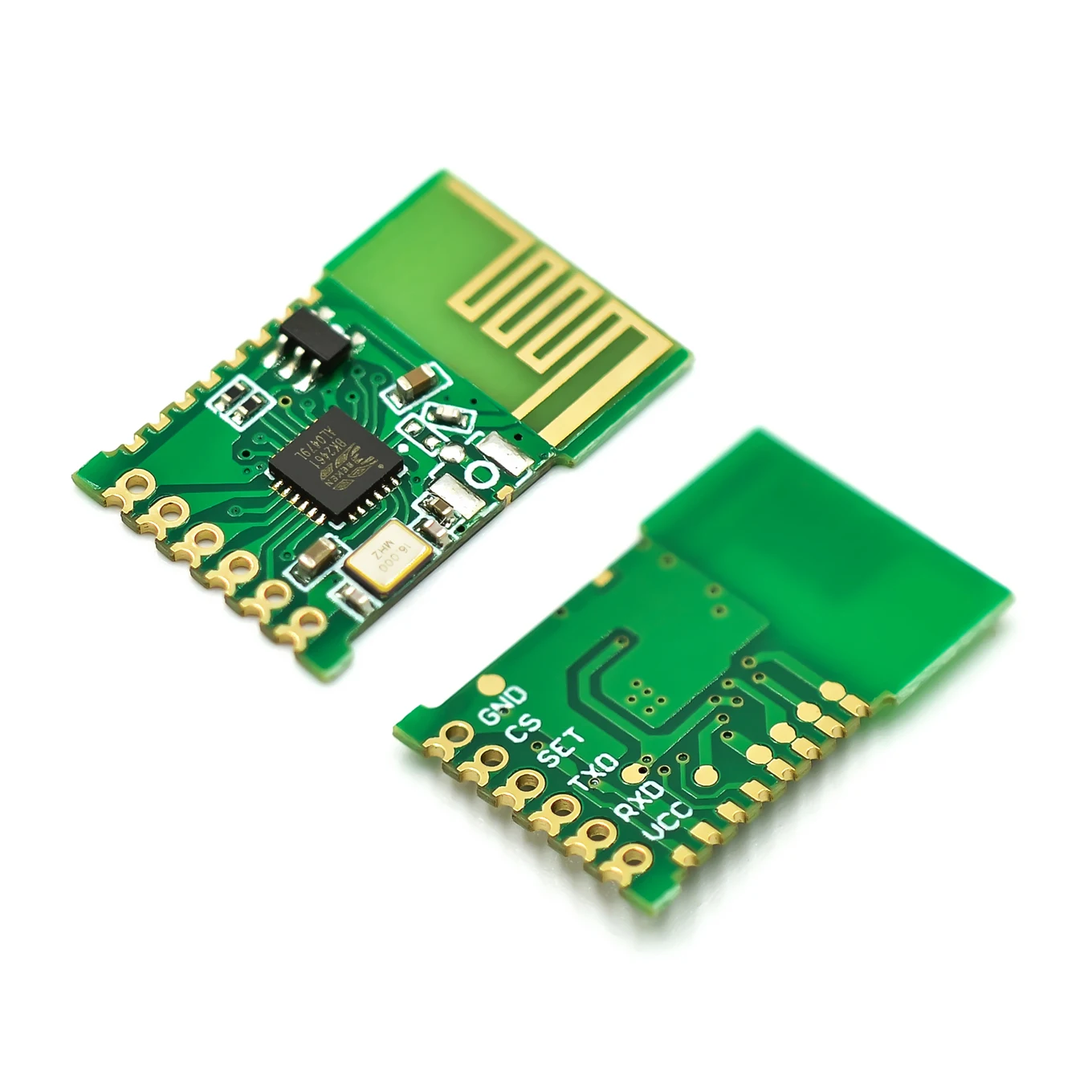

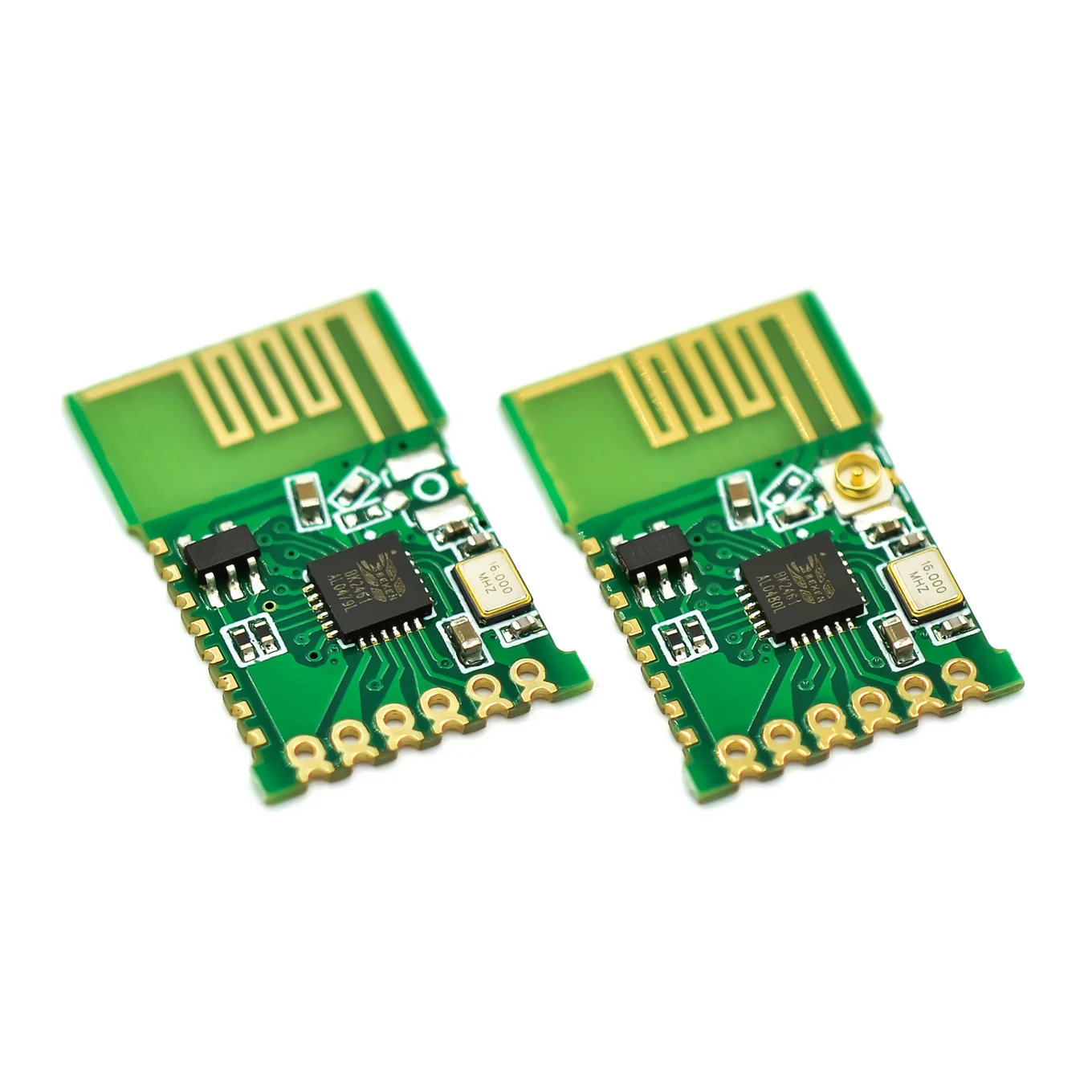

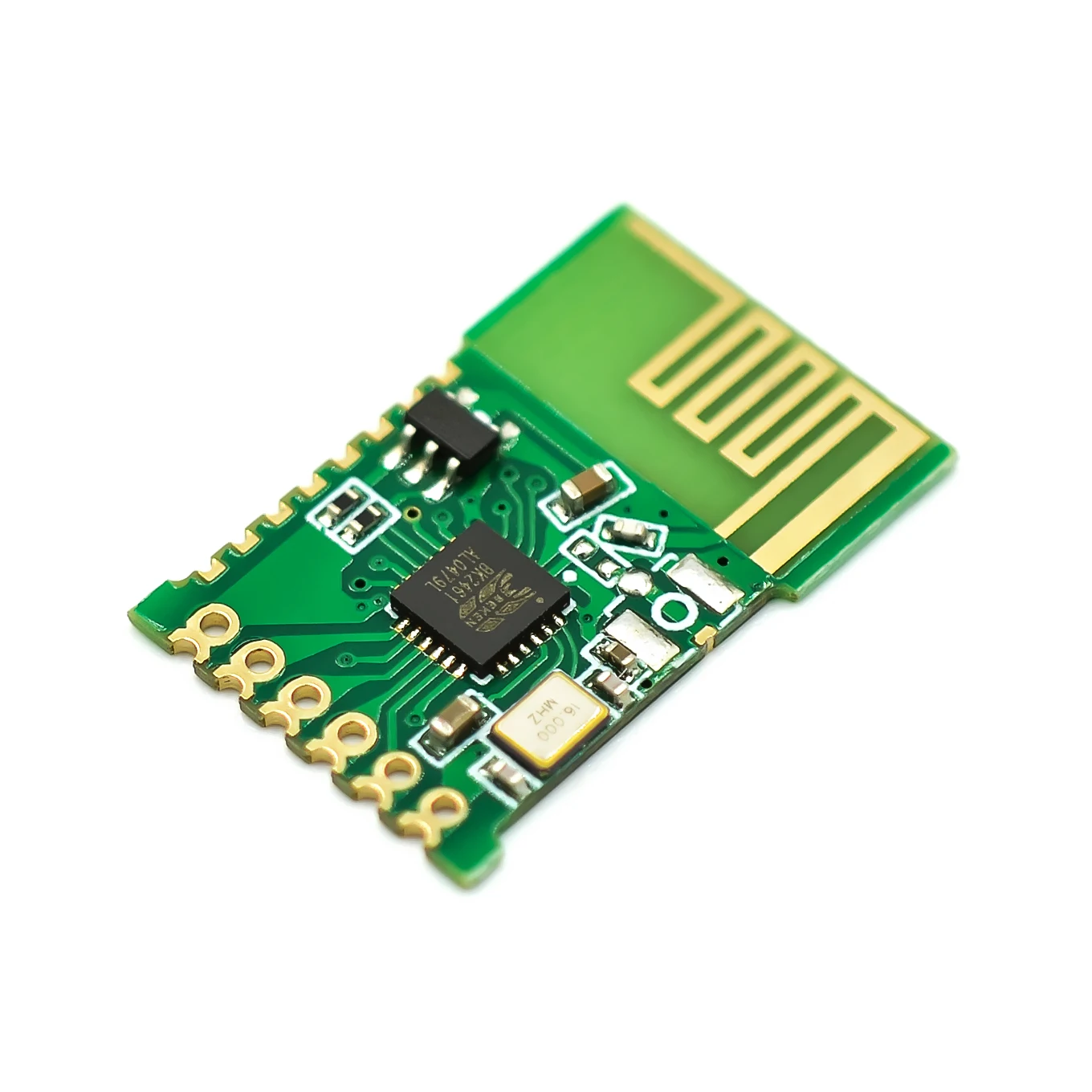

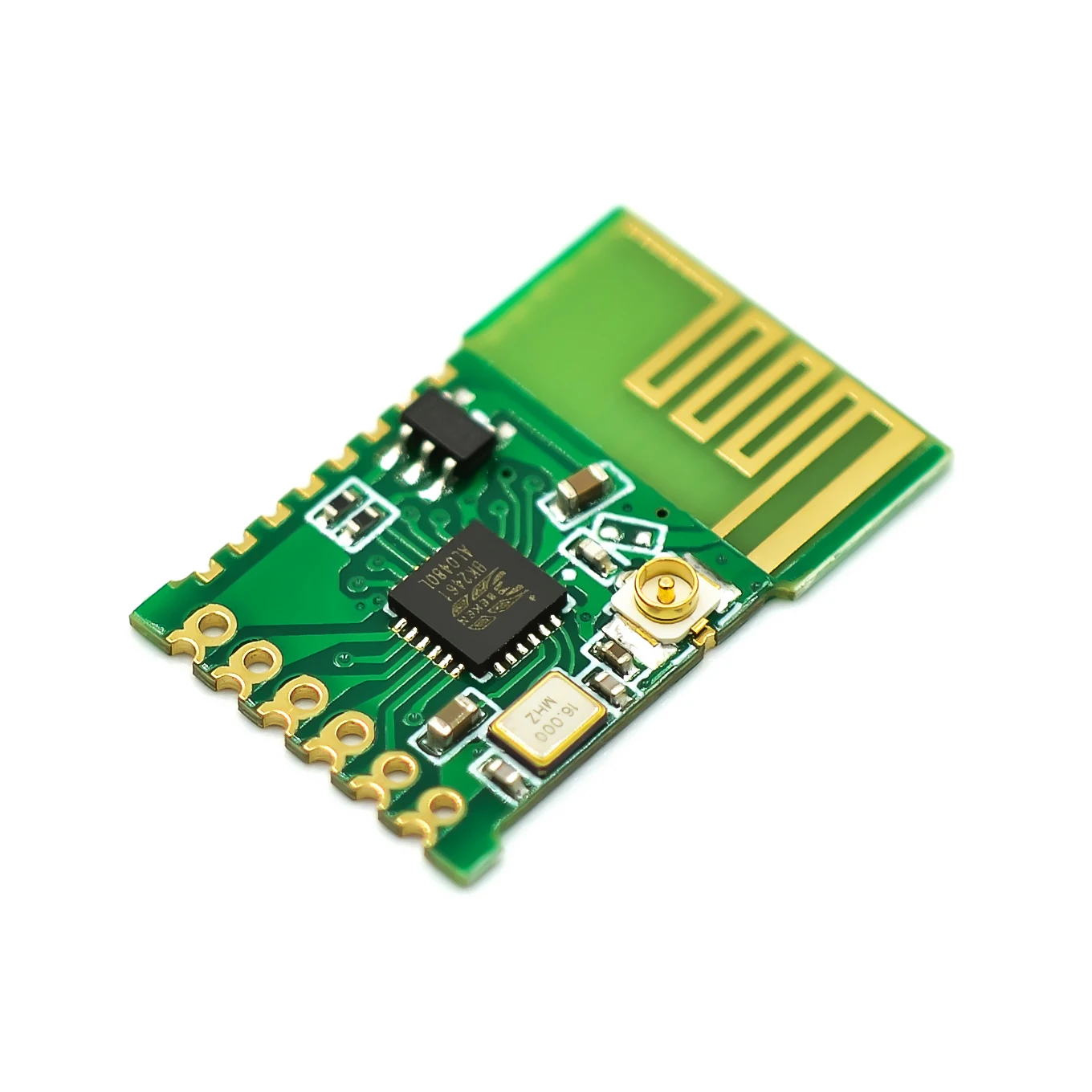

JDY-41 2,4g модуль беспроводной модуль последовательного порта 2,4g переключатель дистанционного управления последовательным портом Прозрачная передача

Ссылка для загрузки данных:Https://pan.baidu.com/s/1alub7gi9Qa1BJMRDjI4DQQ

I. Введение в функции

Jdy-41 использует технологию разработки 2,4g, визуальное расстояние 160 метров, прозрачную передачу последовательного порта, контроль количества переключений, дистанционное управление с низким энергопотреблением, дистанционное обучение, особенно jDY-41 и JDY-40 Совместимость только с PCB посылка, протокол связи полностью отличается, JDY-41 Удаленная Прозрачная передача данных, каждый пакет данных имеет проверку, Получатель не получит кодовые данные, улучшил много с точки зрения расстояния связи, расстояние связи измерено 160 метров прохода не потери пакета, поддержка приемника последовательного порта для отправки командного контроля GPIO pin высокого и низкого уровня, Поддержка сквозной последовательной связи, последовательной связи, Серийное общение и отправка через последовательный порт сообщение не сказал формат, серийное сообщение, чтобы отправить и получить передатчик, чтобы отправить что, приемник Отправитель получит все серийные входные данные, поддержка последовательной связи инструкции целевой адрес указанного устройства до передачи данных, прохождение связи Поддержка ответ ACK, Отправитель получателя передает данные, передающий терминал сможет узнать, получил ли получатель, обучение на пульте дистанционного управления поддерживает идентификационный код передатчика приемника, после успеха обучения, приемник дистанционного управления принимает только указанное дистанционное управление

Ii. Варианты Применения

2,1: пульт дистанционного управления 2,4g

2,2: 2,4g беспроводной последовательный порт Прозрачная передача

2,3: Bluetooth до 2,4g или WIFI до 2,4G Последовательная связь

2,4: контроль количества переключателя ввода/вывода

2,5: 2,4g контроль игрушек

2,6: приложения для управления умным домом

Совет: Управление IO, переключение, дистанционное управление и другие приложения без внешнего MCU

Три, технические параметры

Модель

JDY-41

Цвет

Зеленый

Рабочая частотная полоса

2,4G

Мощность передачи

Большой 12 дБ

Рабочая температура

40 ℃ -- 80 ℃

Чувствительность приема

-96 дБ

Расстояние передачи

160 метров

Рабочее напряжение

2,2 V до 3,6 V

Ток TX

40 мА

Ток RX

24 мА

Ток сна

10uA

Интерфейс связи

Стандартный последовательный порт TTL

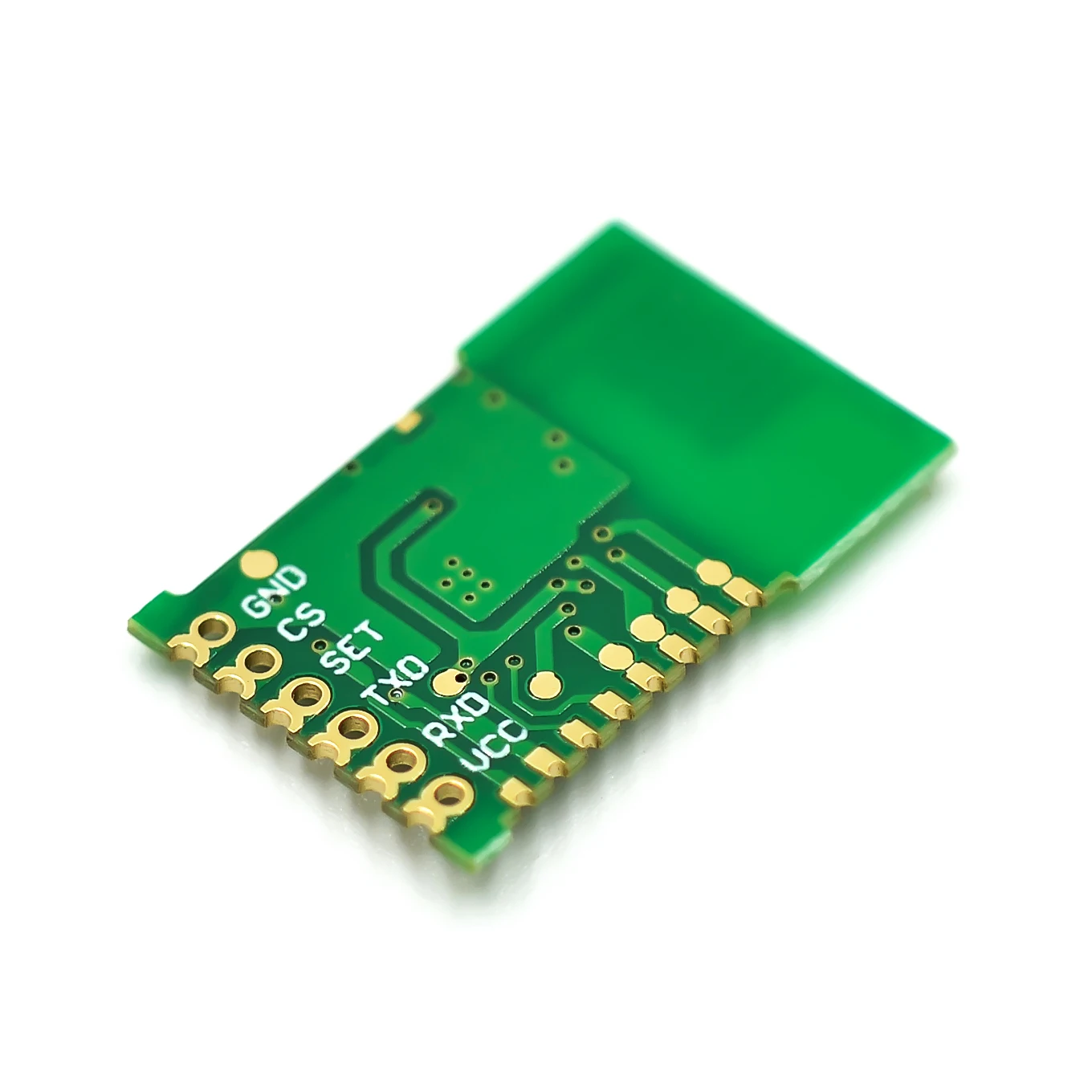

Четыре, JDY-40 определение штифта

Пять, Размер рисунка
