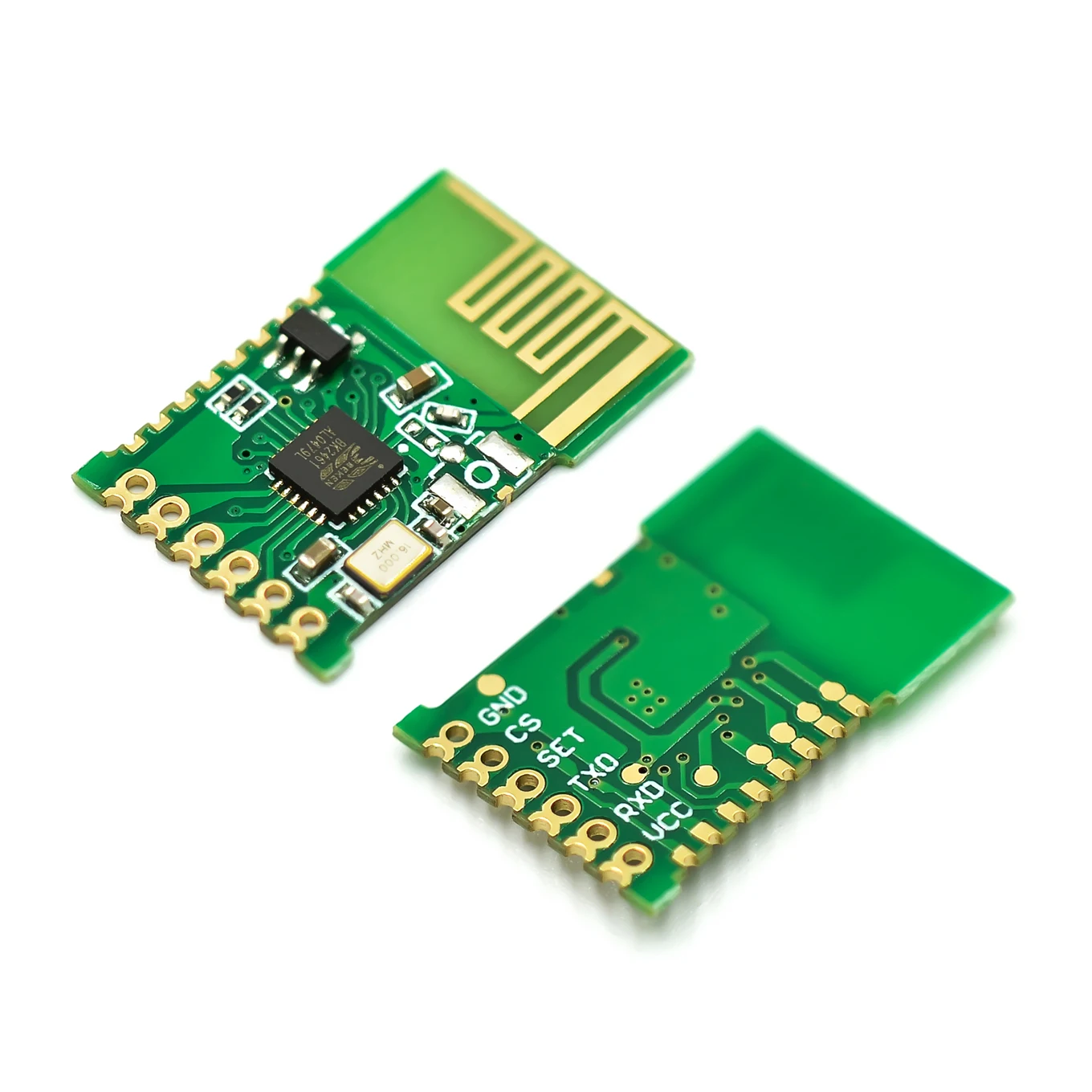

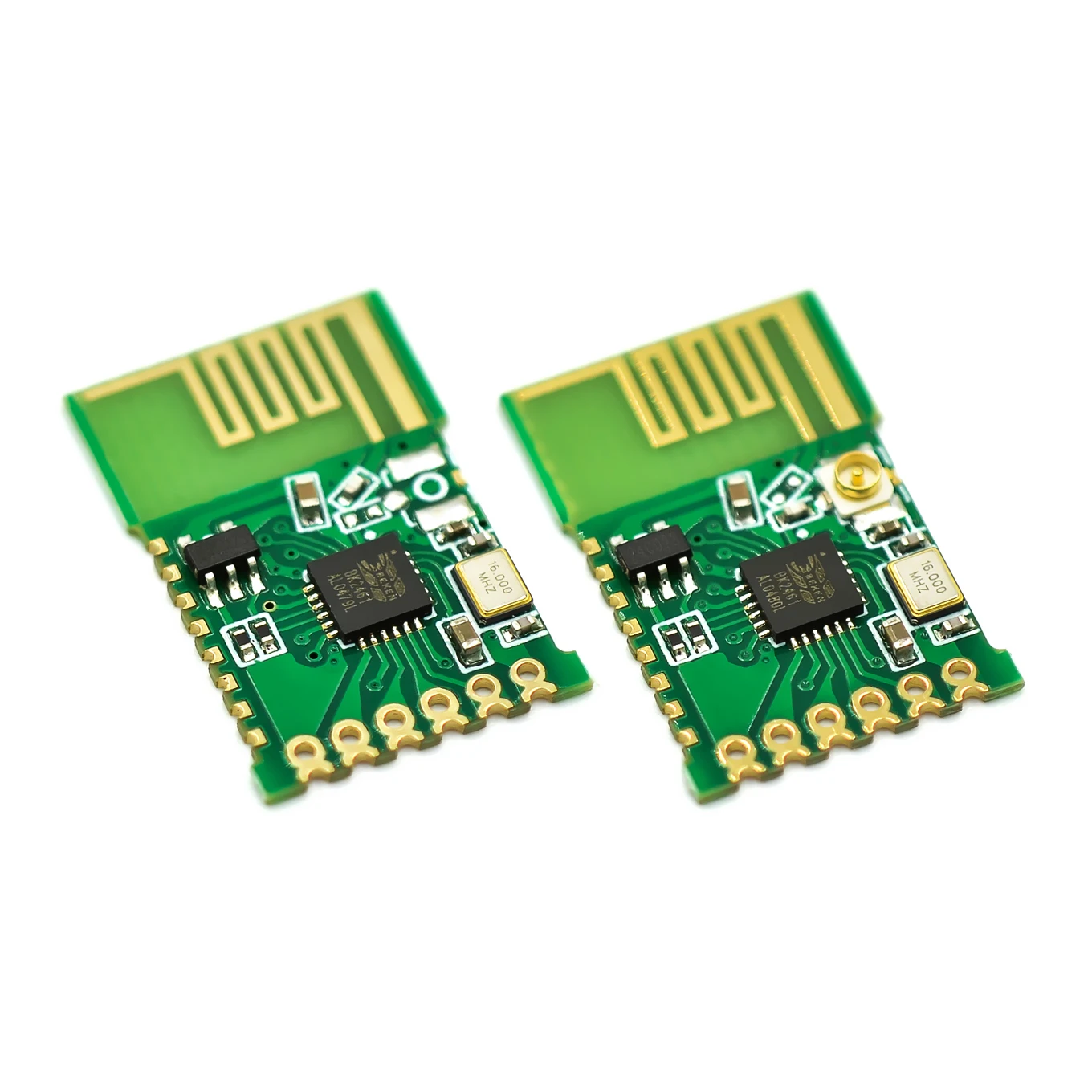

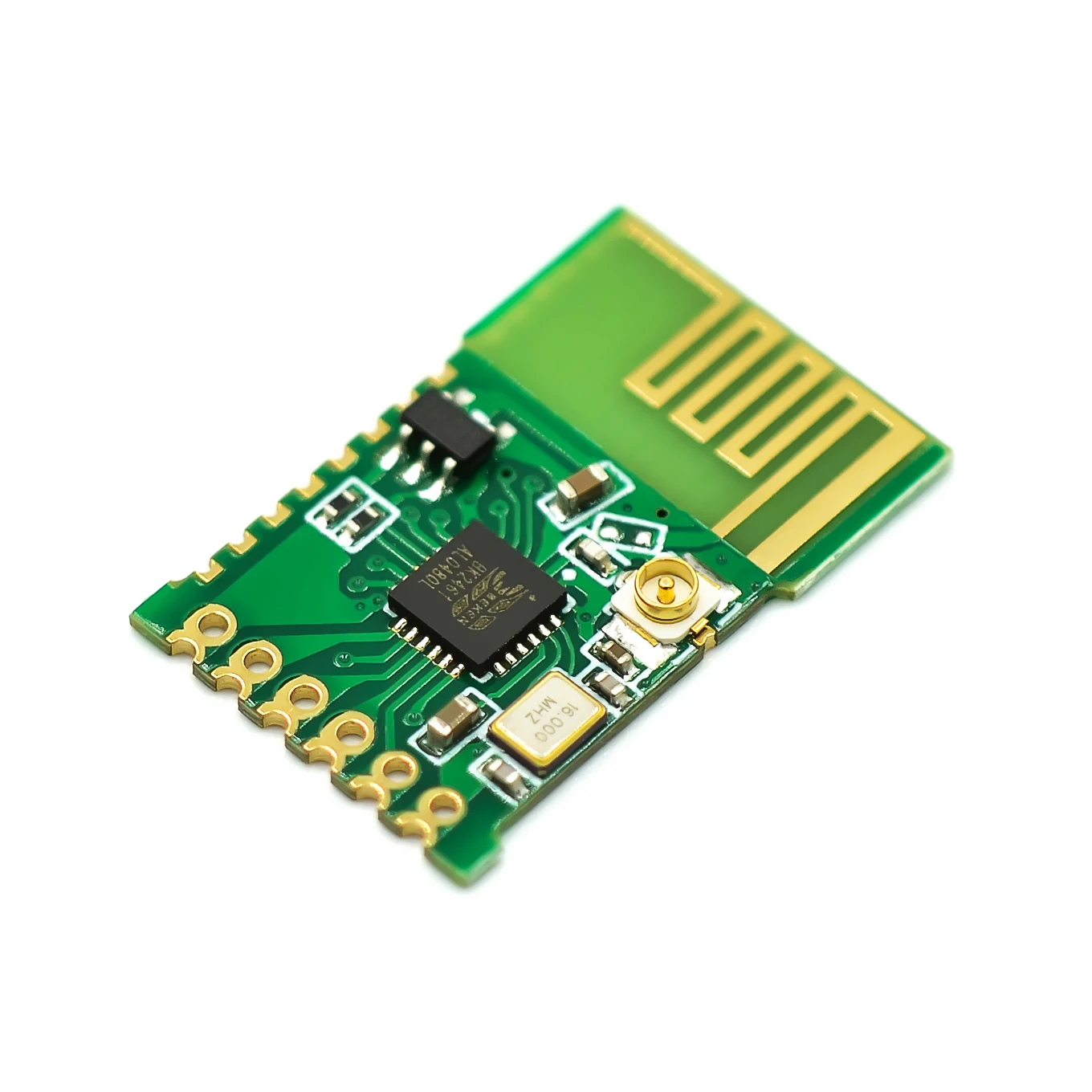

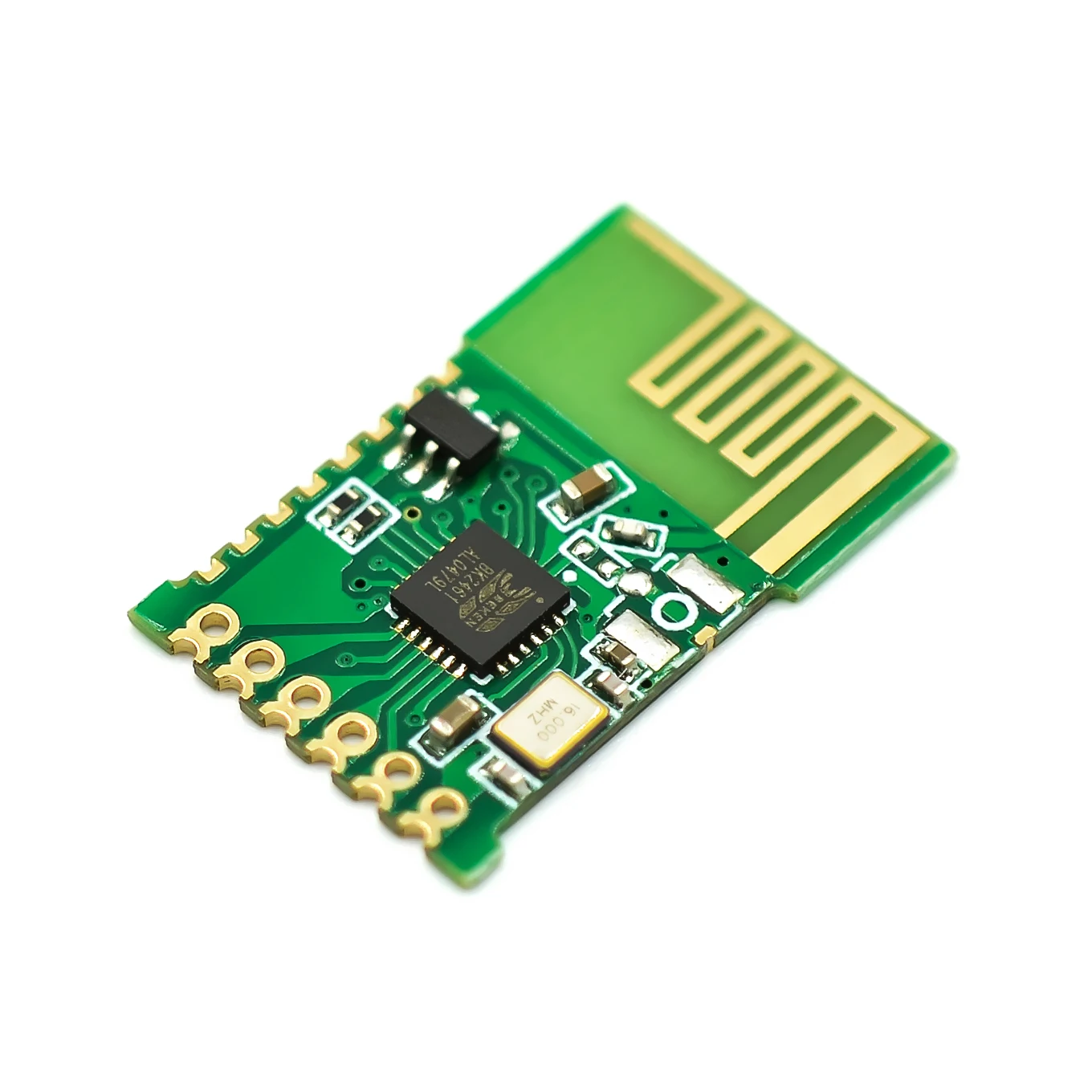

Модуль JDY-41 2,4g, беспроводной модуль последовательного порта 2,4g, пульт дистанционного управления, последовательный порт, Прозрачная передача

Ссылка для загрузки данных:Https://pan.baidu.com/s/1alub7gi9Qa1BJMRDjI4DQQ

И. Описание функций

Jdy-41 принимает технологию 2,4g, визуальное расстояние 160 метров, прозрачную передачу последовательного порта, контроль количества переключения, дистанционное управление с низким энергопотреблением, обучение дистанционному управлению, особенно Совместимость только с посылка кетом печатной платы jDY-41 и JDY-40, протокол связи совершенно другой, JDY-41 Удаленная Прозрачная передача данных, каждый пакет данных имеет проверку, Приемник не получит данные кода, значительно улучшился с точки зрения расстояния связи, расстояние связи измеряется на 160 метров, а не потеря пакета, поддержка приемника последовательного порта для отправки вывода GPIO командного управления высокого и низкого уровня, поддержка прохождения последовательной связи, последовательной связи, Последовательная связь и передача через последовательный порт связи говорят, что нет формата, Последовательная связь для отправки и получения передатчика для отправки, приемник, Отправитель получит все последовательные входные данные, поддержка последовательной связи, инструкция по целевому адресу, указанному устройством перед передачей данных, транзитная связь, поддержка связи с ответами ACK, Отправитель передает данные приемника, передающий терминал сможет узнать, получил ли приемник, обучение дистанционному управлению поддерживает идентификационный код передатчика приемника, после успешного обучения, приемник дистанционного управления поддерживает только указанный пульт дистанционного управления.

Ii. Сценарии применения

2,1: пульт дистанционного управления 2,4g

2,2: 2,4g беспроводной последовательный порт Прозрачная передача

2,3: от Bluetooth до 2,4g или от Wi-Fi до 2,4G Последовательная связь

2,4: контроль количества переключателей ввода-вывода

2,5: 2,4g контроль игрушек

2,6: приложения для умного домашнего управления

Совет: Управление ввода-вывода, переключение, дистанционное управление и другие приложения без внешнего микроконтроллера

Три, технические параметры

Модель

JDY-41

Цвет

Зеленый

Рабочий диапазон частот

2,4 г

Мощность передачи

Большой 12 дБ

Рабочая температура

40 ℃ -- 80 ℃

Чувствительность приема

-96 дБ

Дальность передачи

160 метров

Рабочее напряжение

От 2,2 в до 3,6 В

Ток TX

40 мА

Ток RX

24 мА

Ток сна

10 мкА

Интерфейс связи

Стандартный последовательный порт TTL

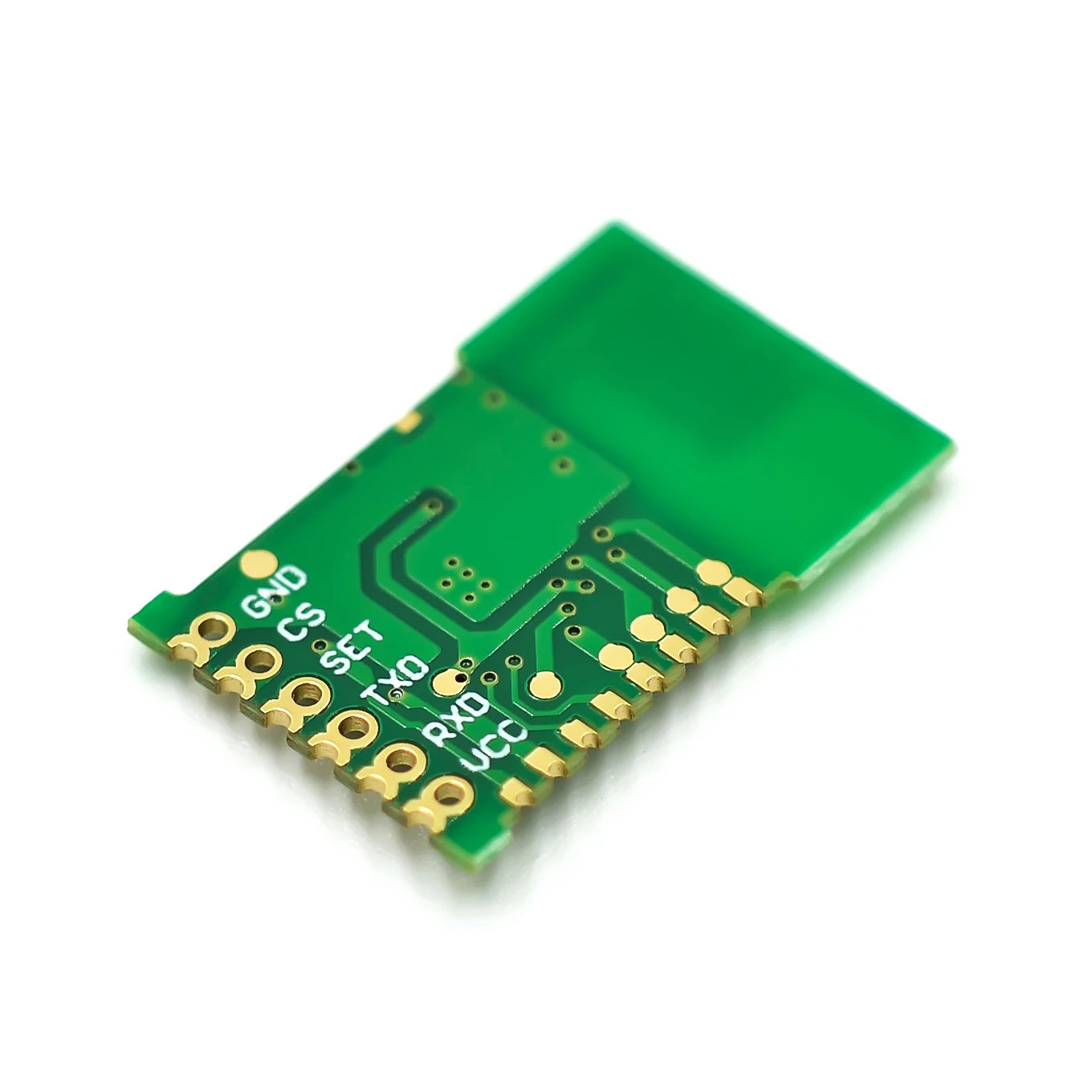

Четыре, определение JDY-40 контактов

Пять, рисунок размера
