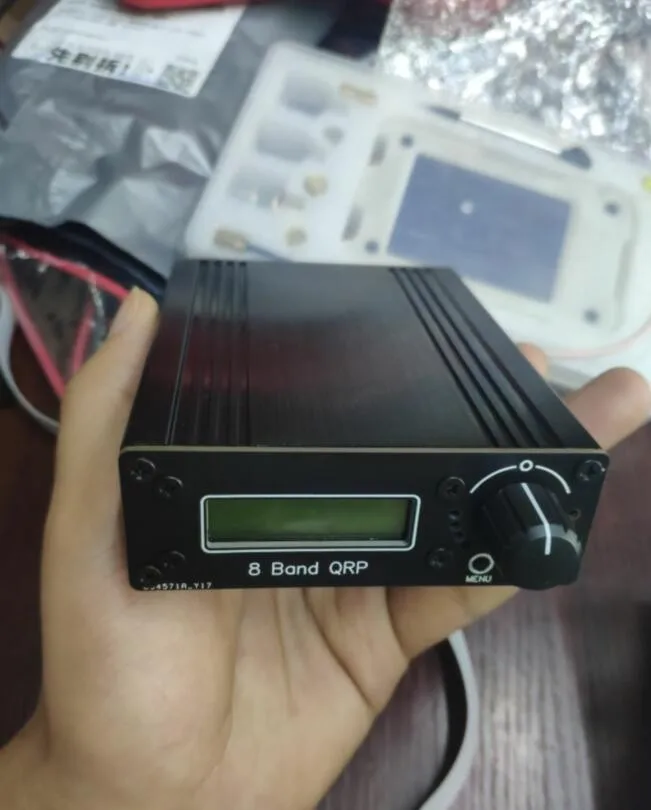

USDX 8 Band 1015172030406080m SDR все режимы HF SSB QRP трансивер + микрофон

Описание:

USDX 8 Band SDR все режим коротковолновым приемником

Посылка:

1 приемопередатчик uSDX

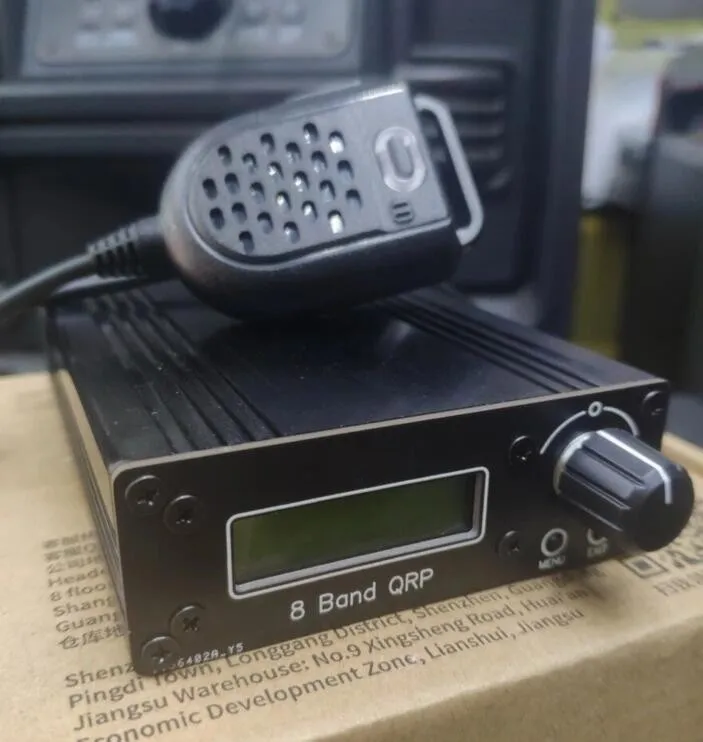

1 Микрофон

Тестовое видео

Https://www.bilibili.com/video/BV1YL411p7Rq/?spm_id_from=autoNext

[Ссылка удалена eBay]

USDX сайт программного обеспечения:

Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Некоторые аппаратные узлы:

Https://dl2man.de/

Https://antrak.org.tr/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/

Https://www.qsl.net/py2ohh/trx/usdx/usdx.html

Группа для обсуждения:

Https://groups.io/g/ucx/topics

USDX оптимизирован от QCX-SSB аппаратных средств с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества аппаратных средств для завершения SW трансивера и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработали для него режим AM/FM, но AM/FM определяется как функция подарка. Не ожидайте, что AM/FM слишком высокий.

Аппаратные средства имеют следующие особенности:

Чехол Размеры: 82,8 мм * 28,8 мм * 110 мм;

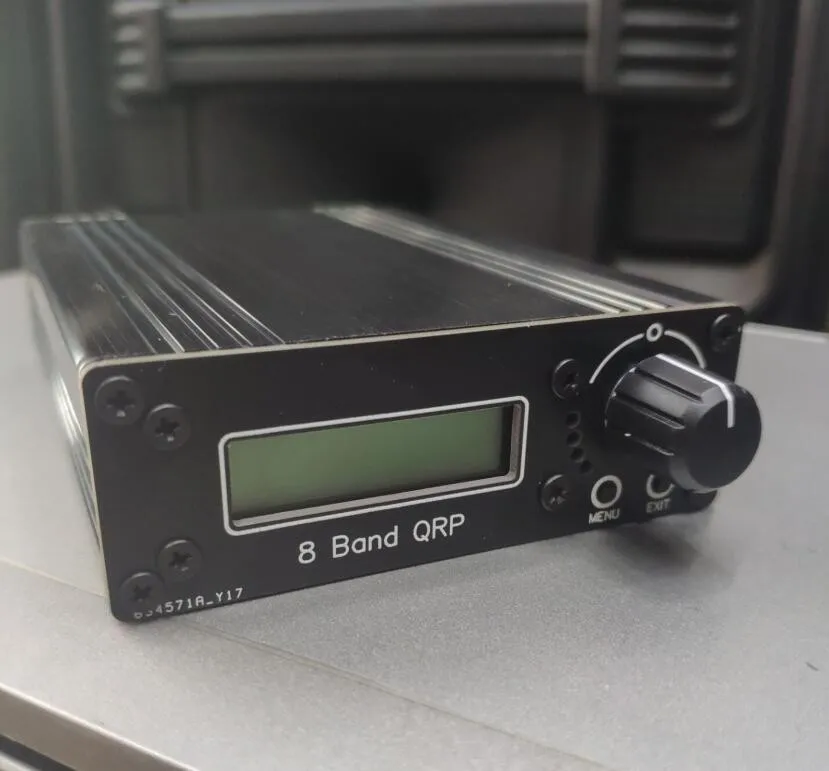

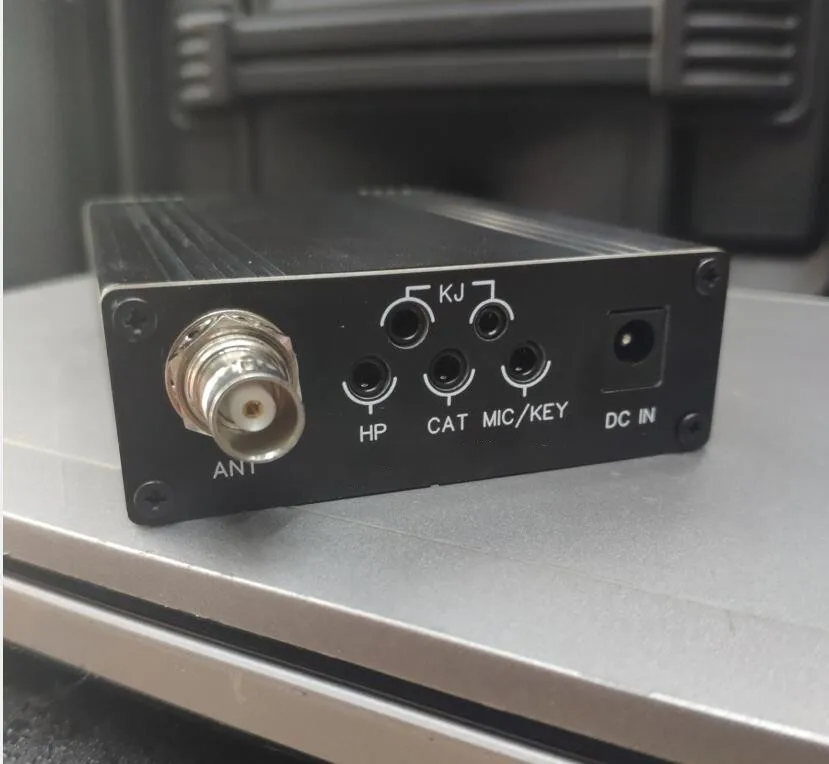

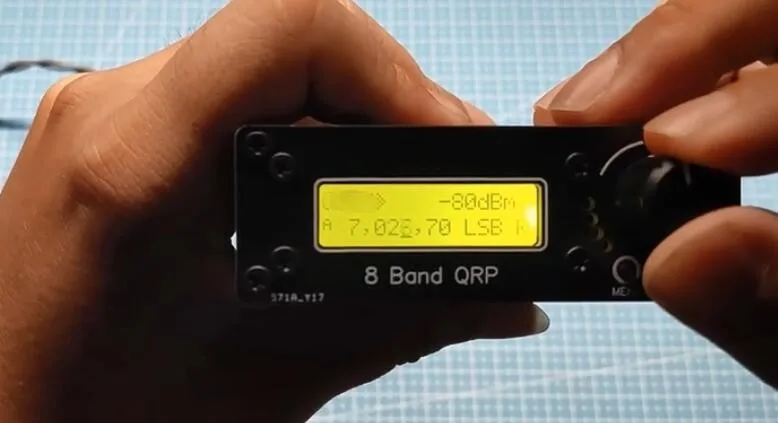

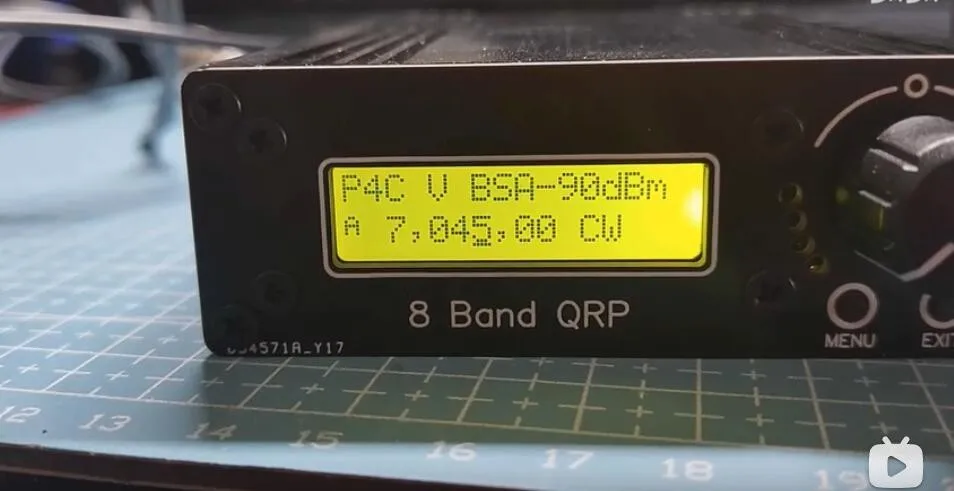

Взаимодействие и дисплей: Поворотный кодировщик; Меню + кнопка выхода; Жидкокристаллический дисплей 1602N; Выходной интерфейс наушников; Интерфейс CAT; Интерфейс PTT_OUT (используется для управления внешним усилителем мощности); Интерфейс микрофона MIC; электрический ключевой интерфейс; K-head микрофон или интерфейс гарнитуры (встроенный 5 проводов); Антенный интерфейс-интерфейс BNC; Мощность интерфейс 5,5*2,0 спецификации. Встроенный динамик с полостью (общий эффект).

Поддержка 8 диапазонов частот:

80-метровый радиус (3,5 МГц);

60-метрового диапазона (5,3 МГц);

40 м (7 МГц);

Водонепроницаемость: 30 метров (10 МГц);

20-метрового диапазона (14 МГц);

17-метрового диапазона (18 МГц);

15-метровый ремешок (21 МГц);

Диапазон 10 м (29 МГц);

Три к-92 инкапсулированные BS170 трубы используются, и Передающая Мощность 3-5 Вт (резерв BS170 и IRF530 pad для DIY обновления).

Рабочее напряжение: 7-13,8 В (до 15 В, но не рекомендуется, мощность передачи уменьшится, если она ниже 13,8 В)

Ток в режиме ожидания: <90 мА (встроенный динамик и громкость 0)/<80 мА (внешние наушники и громкость 0)

Оборудование, проданное на этот раз, является аппаратным средством после 3 итераций, и все известные дефекты были изменены. Тем не менее, я надеюсь, что он поддерживает оригинальный дизайн как можно больше, так что поклонники могут найти больше информации на вышеуказанном веб-сайте, чтобы облегчить позже DIY или мельница. Аппаратные индикаторы, Проданные на этот раз, соответствуют или превышают оригинальный дизайн. Компоненты приобретаются в торговом центре Lichuang. PLL использует 0.5PPM TCXO температурный Компенсированный кристаллический осциллятор. ЛПФ часть использует 100V NP0/C0G конденсаторы, импортированный порошок магнитные кольца, и реле общего назначения. Это магнитное реле блокировки Omron.

Однако оборудование DIY нельзя сравнить с коммерческими машинами. Могут быть один или другие дефекты. Пожалуйста, имейте в виду, что выбор приемлем.

Другие инструкции: чип op amp LM4562-это Подлинная машина для разборки; Реле-это Подлинная машина для разборки от Omron. Пожалуйста, внимательно рассмотрите, если вы заинтересованы. Частота готовой машины будет примерно калибрована (погрешность +-10 Гц) перед отправкой.
