Трансивер SDR, 8 диапазонов, 1015172030406080 м, все режимы, HF SSB QRP

Описание:

8-полосный SDR Универсальный КВ трансивер uSDX

Посылка:

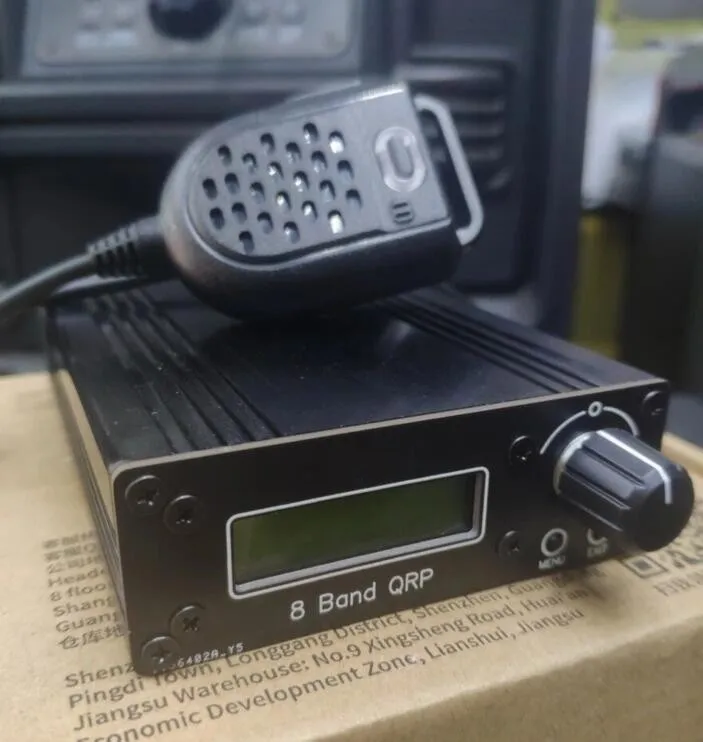

1 приемопередатчик uSDX

1x микрофон

Тестовое видео

Https://www.bilibili.com/video/BV1YL411p7Rq/?spm_id_from=autoNext

[Ссылка удалена на eBay]

САЙТ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ uSDX:

Https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

Некоторые сайты оборудования:

Https://dl2man.de/

Https://antrak.org.tr/blog/projeler/usdx-an-arduino-based-sdr-all-mode-hf-transceiver-pcb-iteration-v1-02/

Https://www.qsl.net/py2ohh/trx/usdx/usdx.html

Дискуссионная группа:

Https://groups.io/g/ucx/topics

USDX оптимизирован из QCX-SSB оборудования с открытым исходным кодом. Мощное программное обеспечение поддерживает использование меньшего количества оборудования для завершения трансивера SW и поддерживает режим SSB (качество приема очень хорошее, качество передачи немного хуже). Кроме того, разработчик также разработал для него режим AM/FM, но AM/FM определяется как подарочная функция. Не ожидайте, что AM/FM слишком высокий.

Аппаратное обеспечение имеет следующие функции:

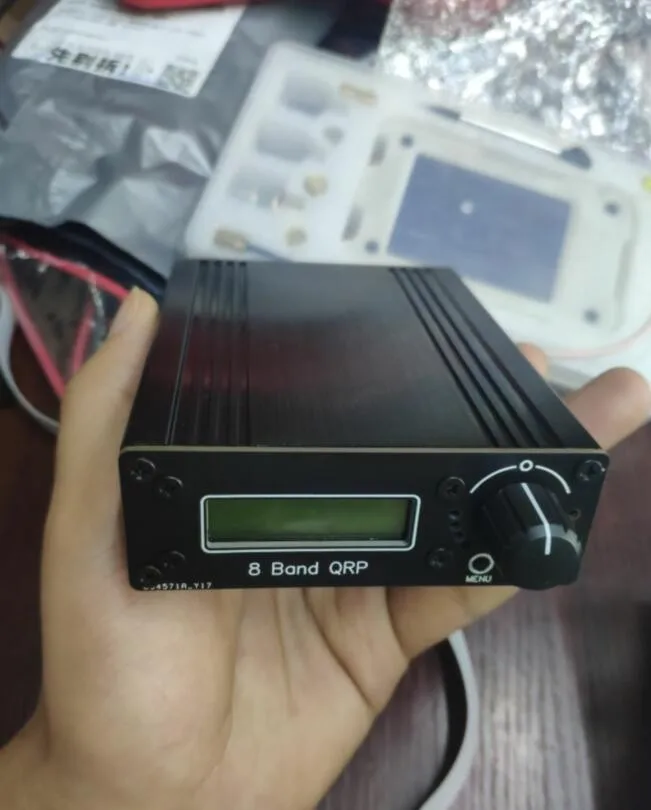

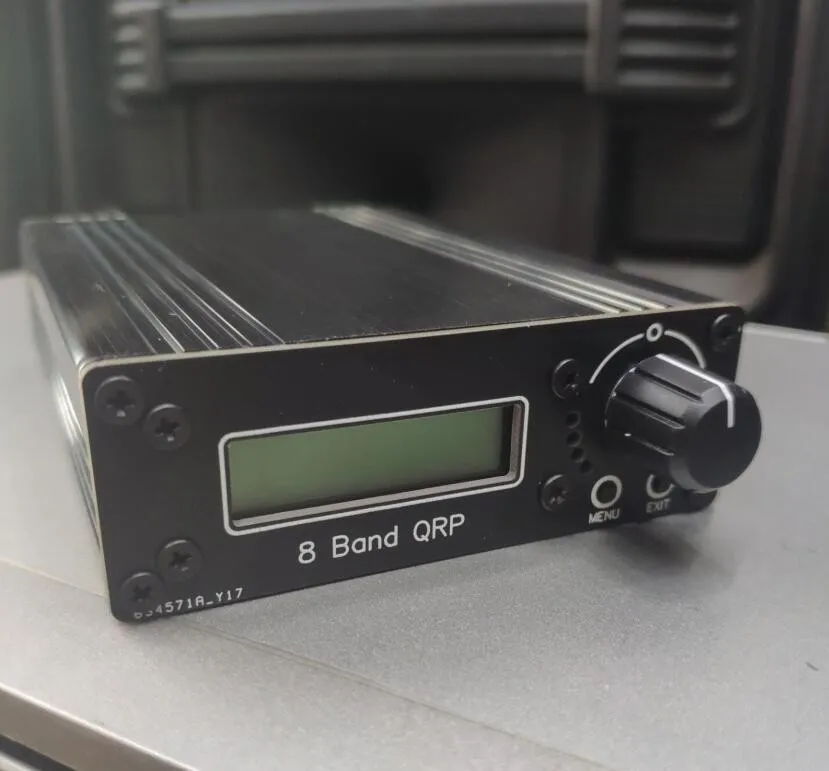

Размер Чехла: 82,8 мм * 28,8 мм * 110 мм;

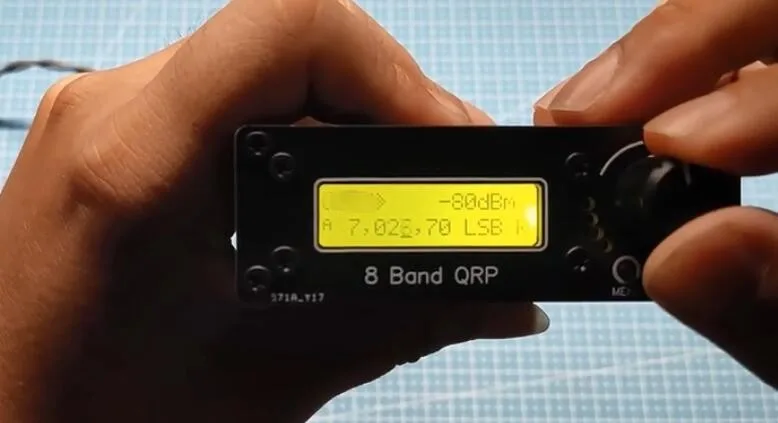

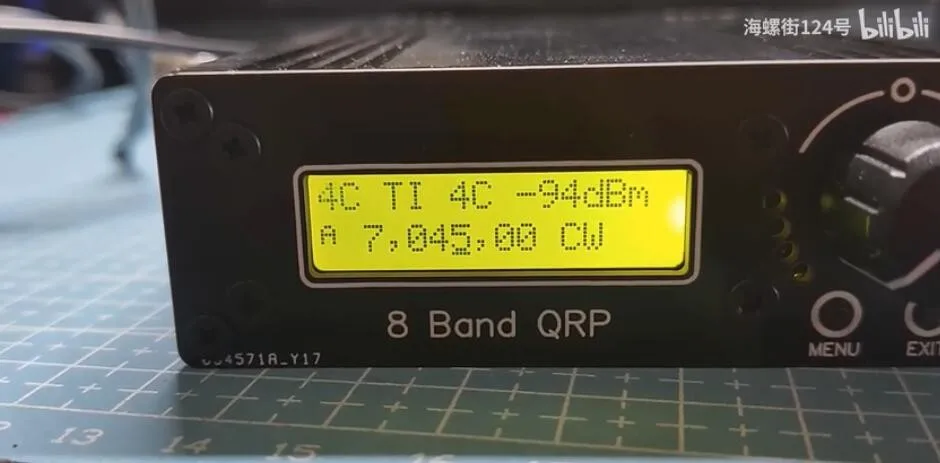

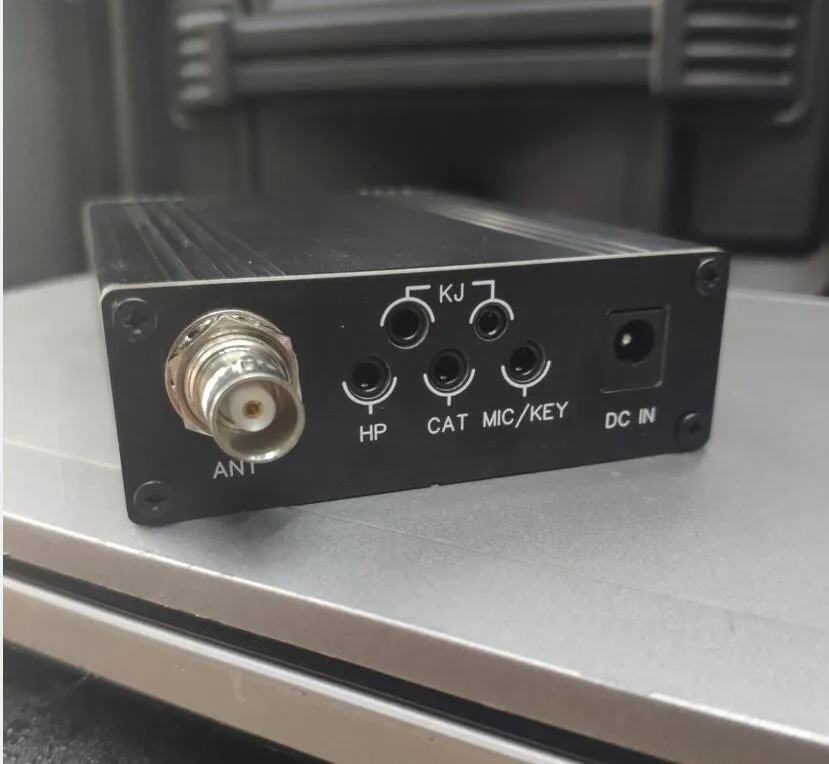

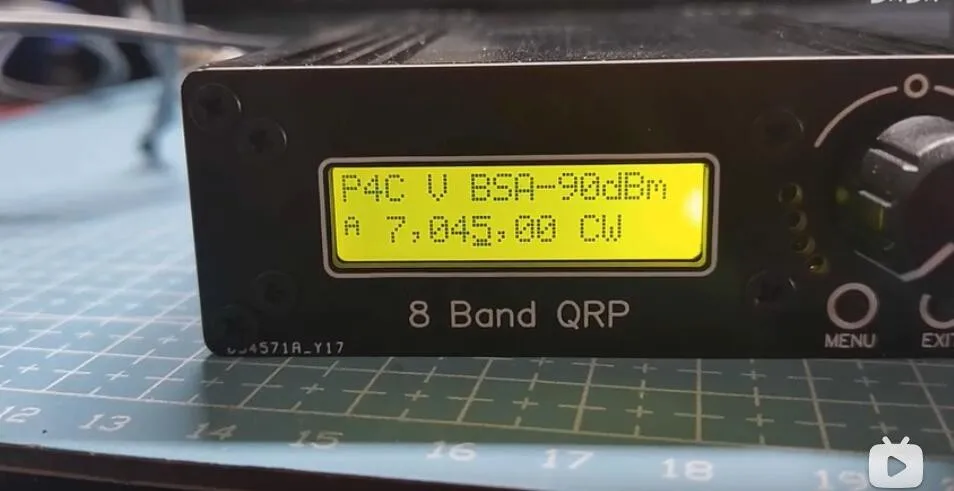

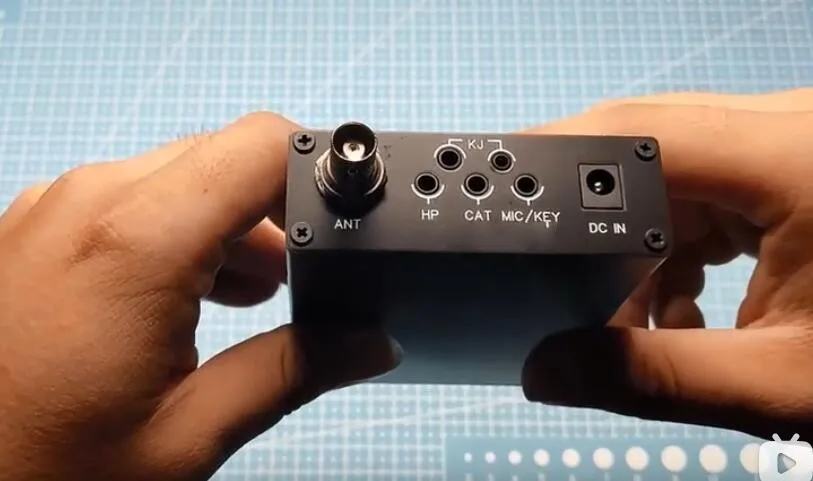

Взаимодействие и отображение: Поворотный энкодер; Меню + кнопка выхода; Жидкокристаллический дисплей 1602N; Выходной интерфейс наушников; Интерфейс CAT; Интерфейс PTT_OUT (используется для управления внешним усилителем мощности); Интерфейс микрофона; интерфейс электрического ключа; Интерфейс K-head или гарнитуры (Встроенная последовательность из 5 проводов); Интерфейс антенны-интерфейс BNC; Интерфейс питания-Спецификация 5,5*2,0. Встроенный динамик с полостью (общий эффект).

Поддержка 8 диапазонов частот:

Диапазон 80 метров (3,5 МГц);

Диапазон 60 метров (5,3 МГц);

40-метровый диапазон (7 МГц);

30-метровый диапазон (10 МГц);

20-метровый диапазон (14 МГц);

17-метровый диапазон (18 МГц);

15-метровый диапазон (21 МГц);

Диапазон 10 м (29 МГц);

Используются инкапсулированные трубки BS170 от 3 до 92, а мощность передачи составляет 3-5 Вт (резервные площадки BS170 и IRF530 для обновления «сделай сам»).

Рабочее напряжение: 7-13,8 В (до 15 В, но не рекомендуется, мощность передачи уменьшится, если она ниже 13,8 В)

Ток в режиме ожидания: <90 мА (встроенный динамик и громкость 0)/<80 мА (внешние наушники и громкость 0)

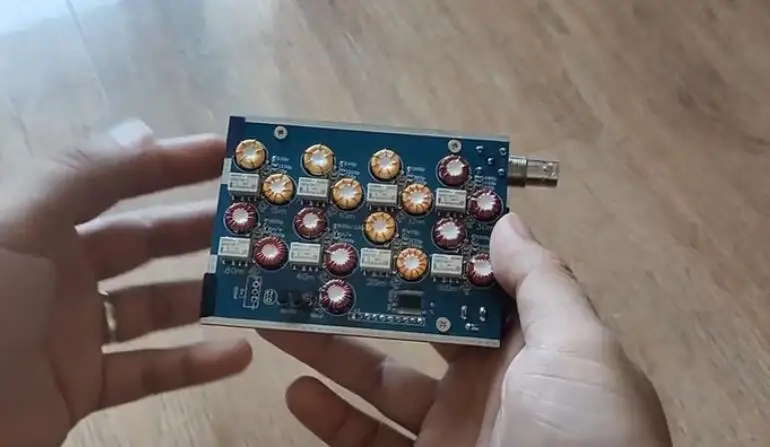

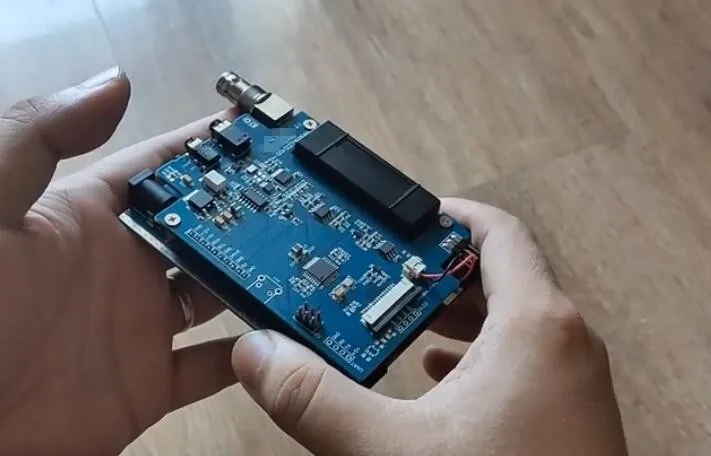

На этот раз оборудование продается после 3 итераций, и все известные дефекты были модифицированы. Тем не менее, я надеюсь, что он сохраняет оригинальный дизайн как можно больше, чтобы фанаты могли найти больше информации на вышеупомянутом сайте, чтобы облегчить позже DIY или Mill. Продаваемые на этот раз аппаратные индикаторы соответствуют оригинальному дизайну или превосходят его. Комплектующие приобретаются в торговом центре Lichuang. PLL использует кварцевый генератор с температурной компенсацией TCXO ppm. В части LPF используются конденсаторы 100 в NP0/C0G, импортные Порошковые магнитные кольца и реле. Это магнитное фиксирующее реле Omron.

Однако оборудование «сделай сам» не может сравниться с коммерческими машинами. Может быть один или другой дефект. Обратите внимание, что выбор принимается.

Другие инструкции: чип операционного усилителя LM4562-это оригинальная машина для разборки; Реле-это оригинальная машина для разборки от Omron. Пожалуйста, внимательно подумайте, если вы заинтересованы. Частота готовой машины будет примерно откалибрована (погрешность +-10 Гц) перед отправкой.
