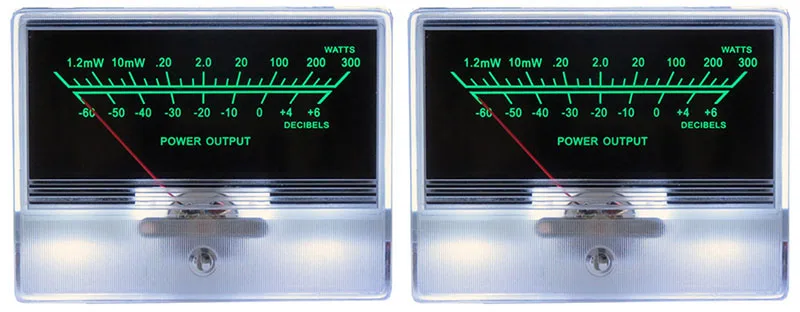

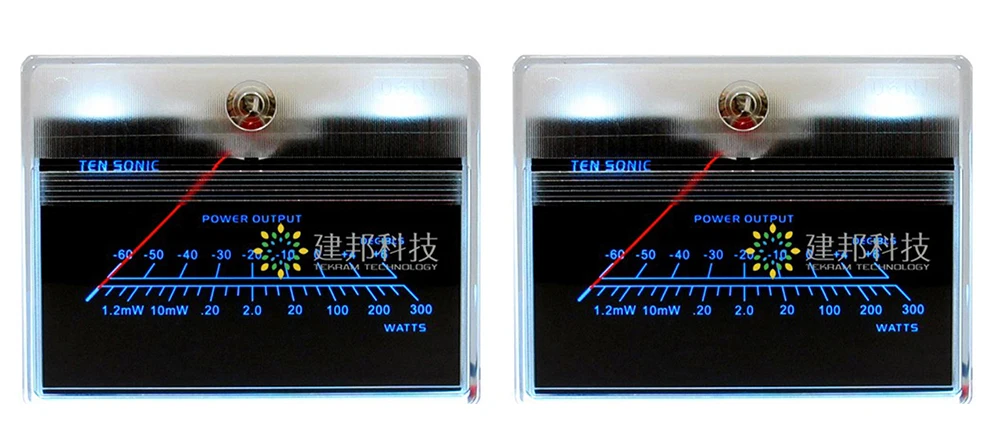

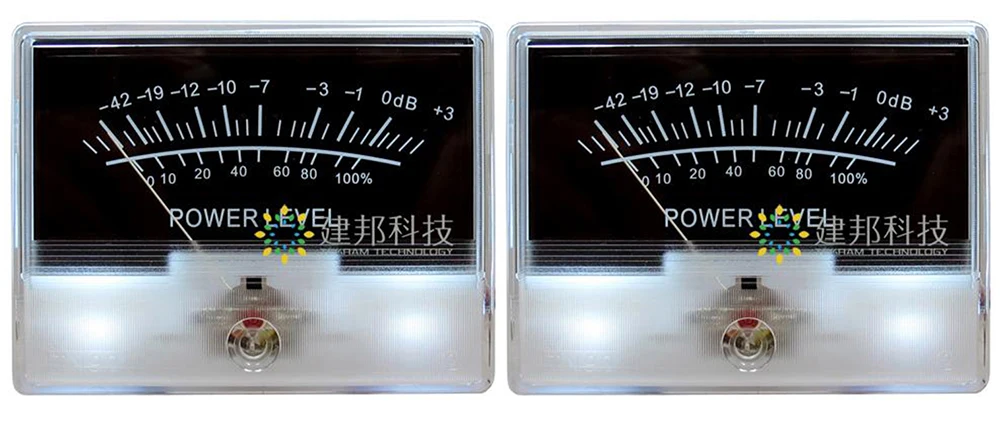

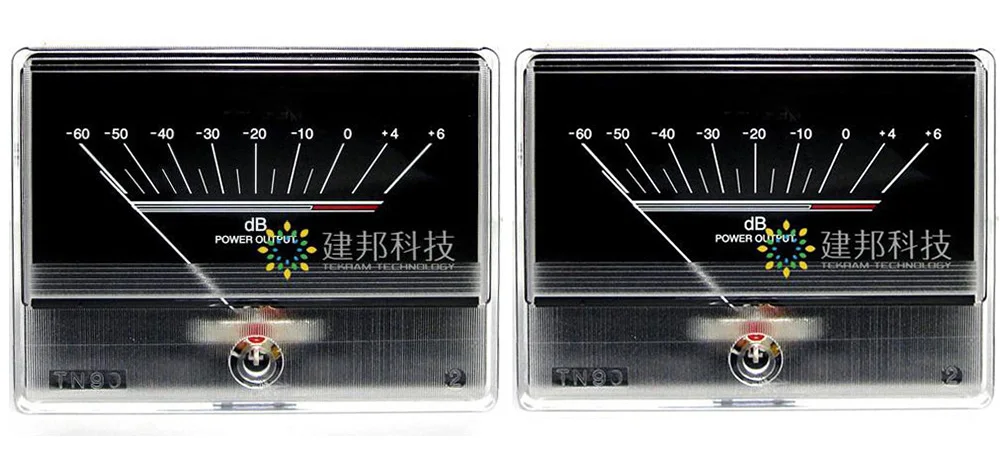

T-90 TN90 TN-90 VU Meters Classic McIntosh Lake Blue DENON DB Таблица уровня звука

T-90 TN90 TN-90 VU Meters Classic McIntosh Lake Blue/DENON DB настольная панель указателей уровня звука

Параметры:● Направление поворота указателя: слева направо● Длина указателя: 44 ± 1 мм от центральной оси до конца иглы● Указатель Ширина: 0,45 ± 0,05 мм● Направление использования электрического счетчика: вертикальное

Электрические характеристики:

● Стандартные условия испытаний: температура 20 ℃, влажность 70%, также может быть протестирована при нормальной температуре и влажности.● Чувствительность к току: указатель находится в нулевой шкале до максимальной шкалы (полномасштабное положение) Чувствительность 960uA ± 8%.● Внутреннее сопротивление: 650 Ом ± 10%.● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса счетчика и электрической цепи Протестировано напряжением постоянного тока 500 В.● Нулевое положение: используется стандартное положение счетчика. Ссылка на место, где передняя часть указателя и центр нулевой шкалы унифицированы. Допуск перекрытия между указателем и нулевой шкалой составляет ± 1 мм.● Баланс: допустимый диапазон погрешности измерителя, когда стандартное положение наклонено на 90 градусов вперед и назад составляет ± 1 мм.● Указка прилипает: когда полномасштабный ток мгновенно утрояет ток и медленно Снижает чувствительность к току при считывании 1/2, указатель вернется к шкале 1/3.● Трение: Когда электрический счетчик добавляется с током и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм.● Торможение: мгновенно добавьте 2/3 от текущего значения пластины шкалы, в течение одной секунды от начала до положения, указанного указателем.

Специальное испытание:

● Проверка перегрузки: Ввод в десять раз полномасштабного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз, когда есть 0,5 секунд, и тест остается в норме.● Вибрационных испытаний: после упаковки, может иметь разный метраж, будет вибрировать, 1000 раз вверх и вниз 4 мм в минуту на вибрационная платформа в течение 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными.● Испытание на удар: после упаковки электрического счетчика Он опускается с высоты 30 см на деревянную доску толщиной 3 см. Тест на три направления X.Y.Z. является нормальным.● Тест надежности "после 100000 раз коррекции точка постоянный ток Входное, тока предел чувствительности все еще не превышает стандарт● Испытание на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого теста 7-14 предметов остаются нормальными.● Испытание на натяжение Клеммы: клемма должна выдерживать 1 кг тяги в течение 60 секунд, не подвергая воздействию.

Остальные:

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH от 35 до 85%● Ограничение температуры хранения: от-20 ℃ до + 60 ℃ RH от 35 до 85%● Не помещайте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик.● Пайки: Поставьте терминал около 3 мм в Луженая листовая сталь при температуре 230 ℃ в течение 3,5 секунд, и для проведения испытания остаются в норме● Припоя температура: температура пайки пистолет-350 ℃, терминал обратиться за 3,5 секунд, и передний конец терминала составляет около 3 мм в контакте с паяльный пистолет. Тест остается нормальным после этого теста.● Антистатическая: сухая нейлоновая ткань тестируется три раза в одном направлении на поверхности прозрачного покрытия.

Посылка включает:

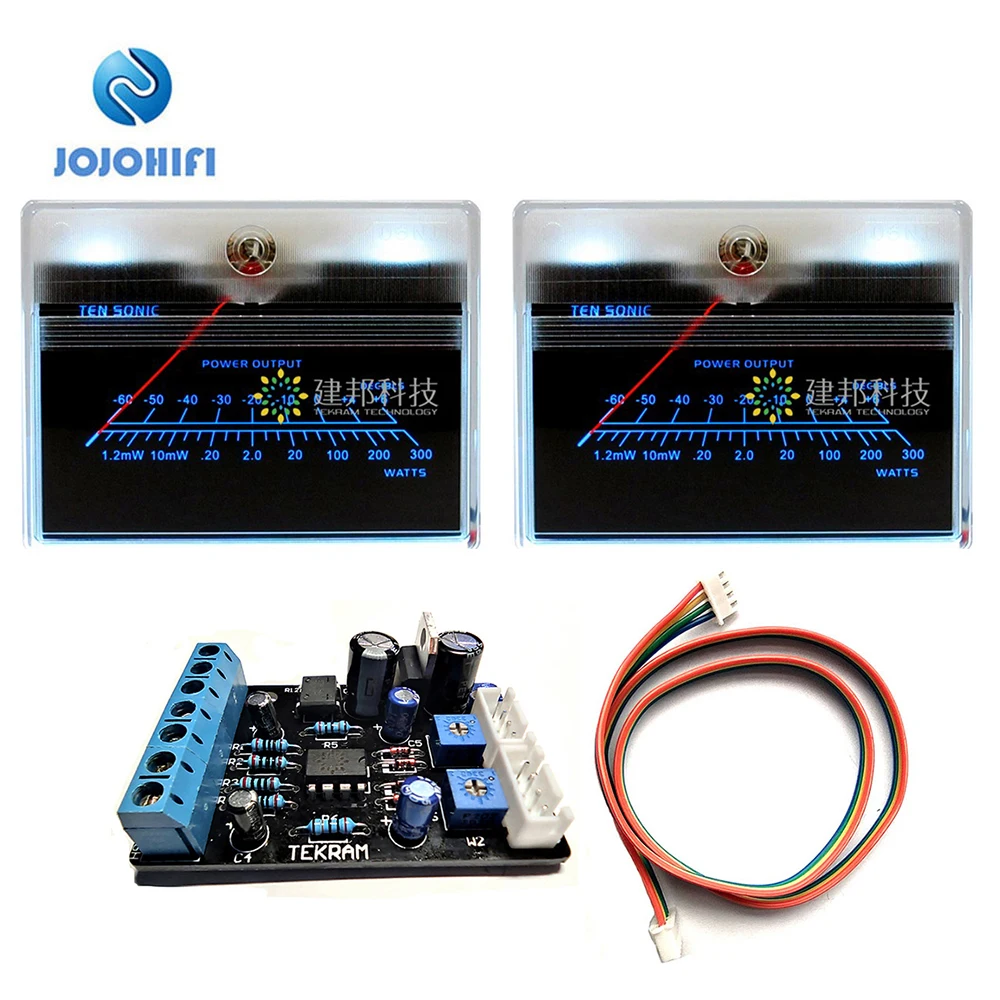

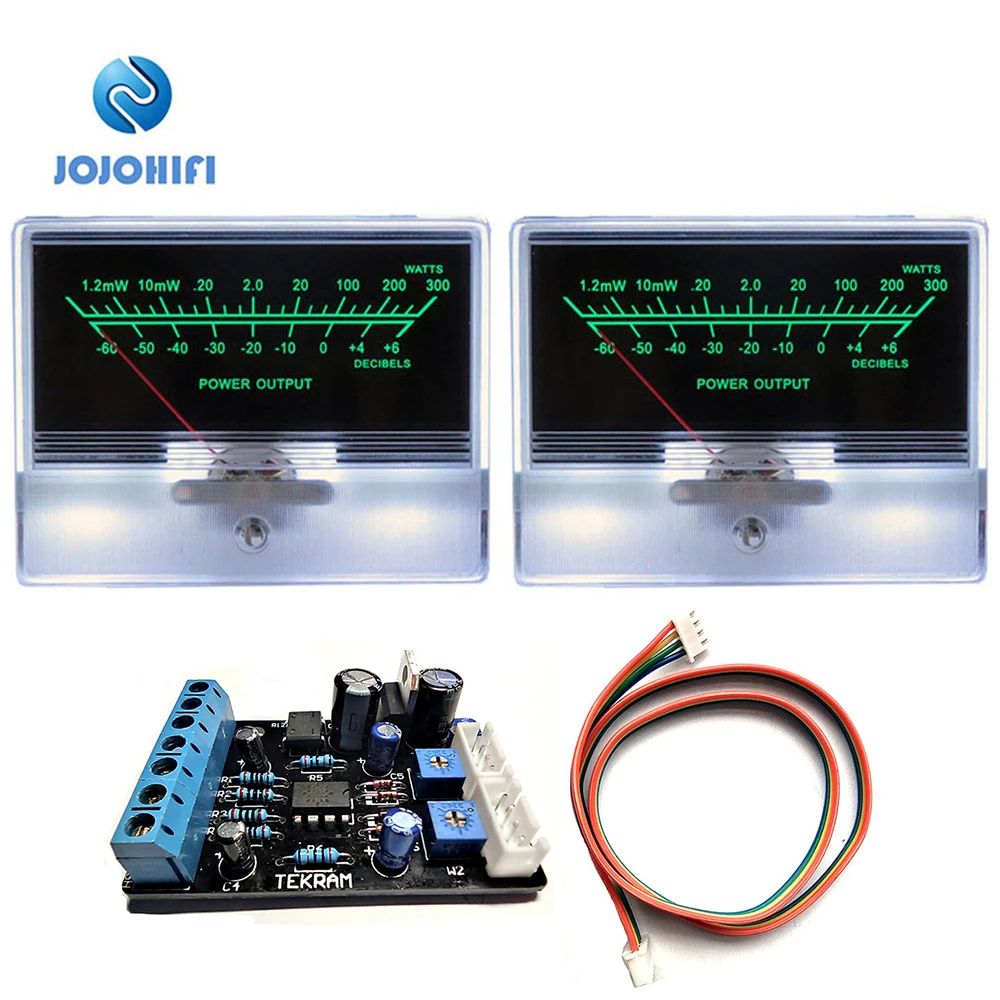

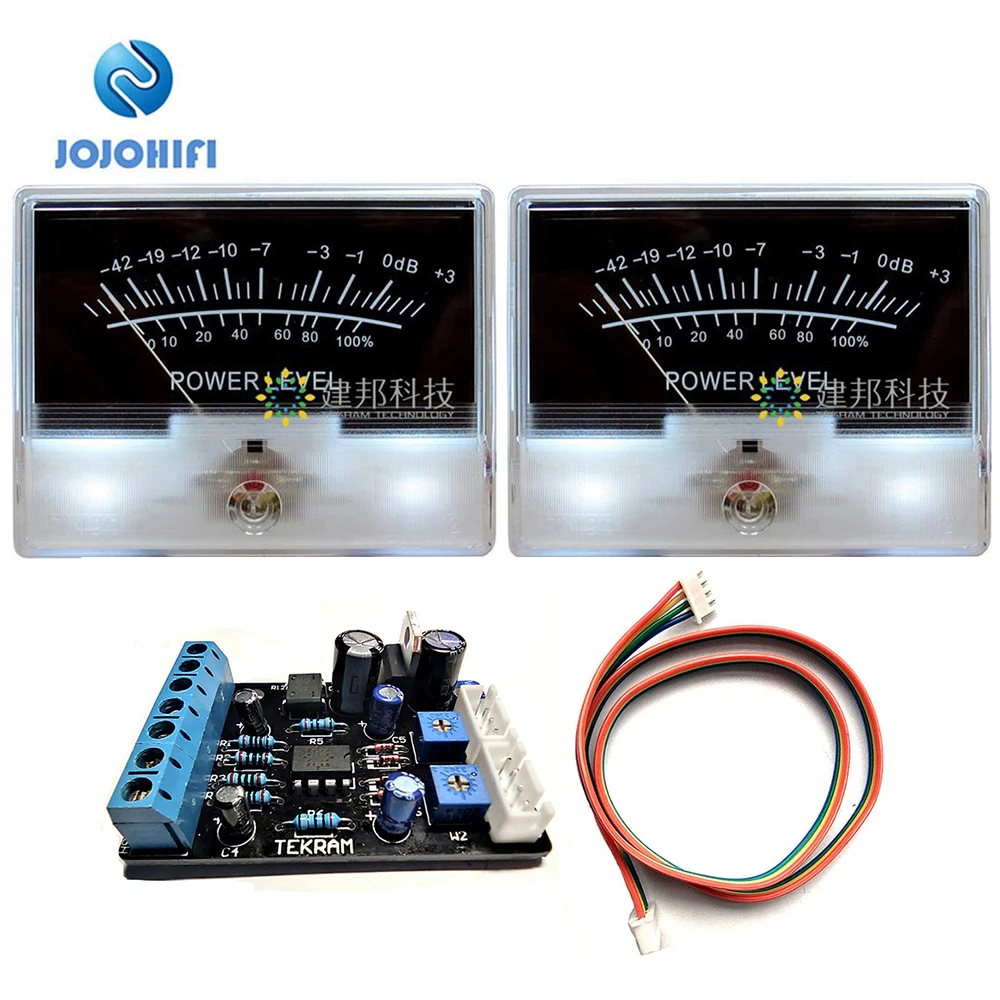

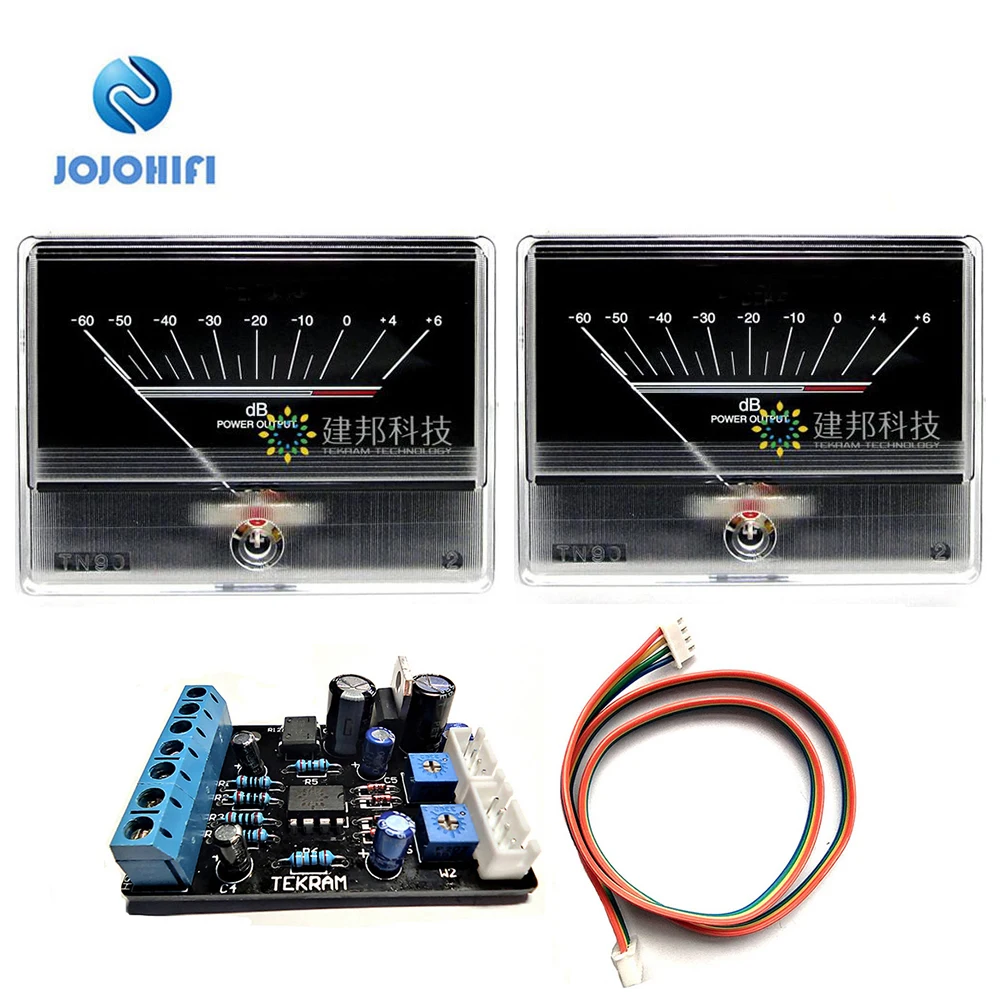

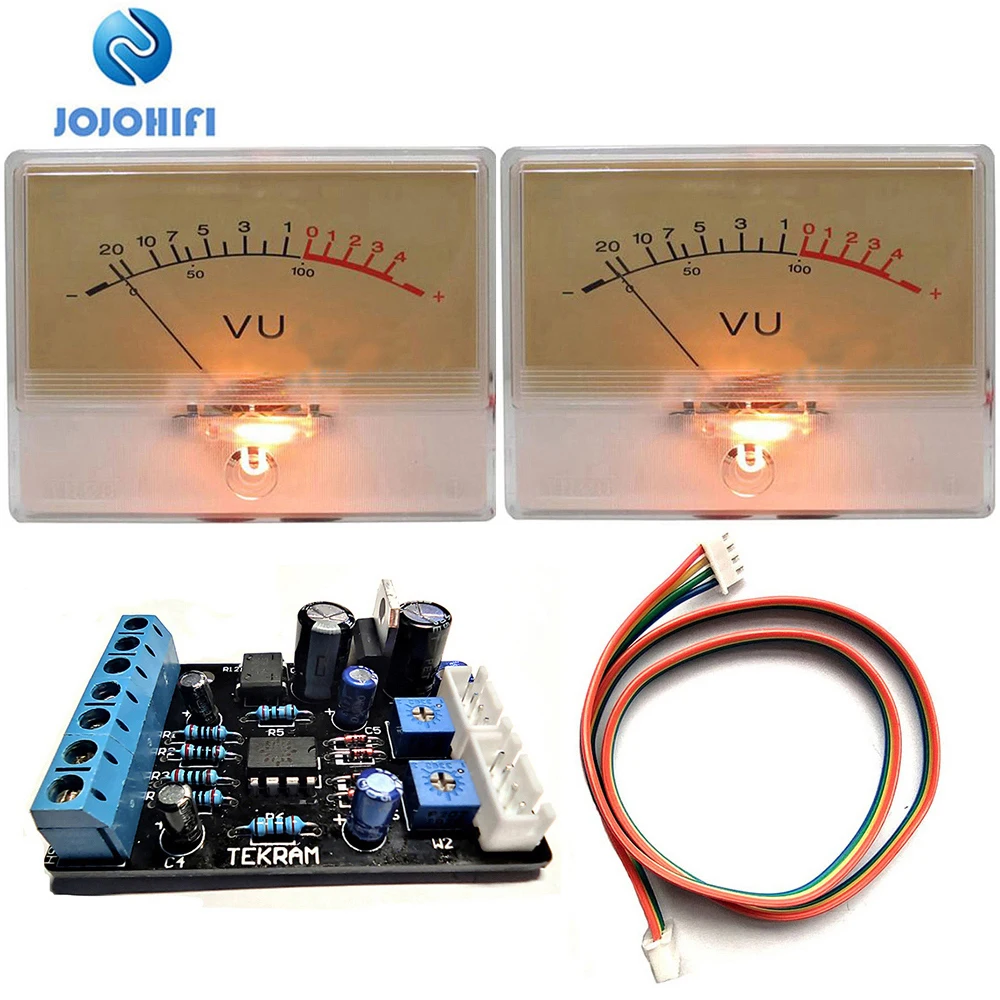

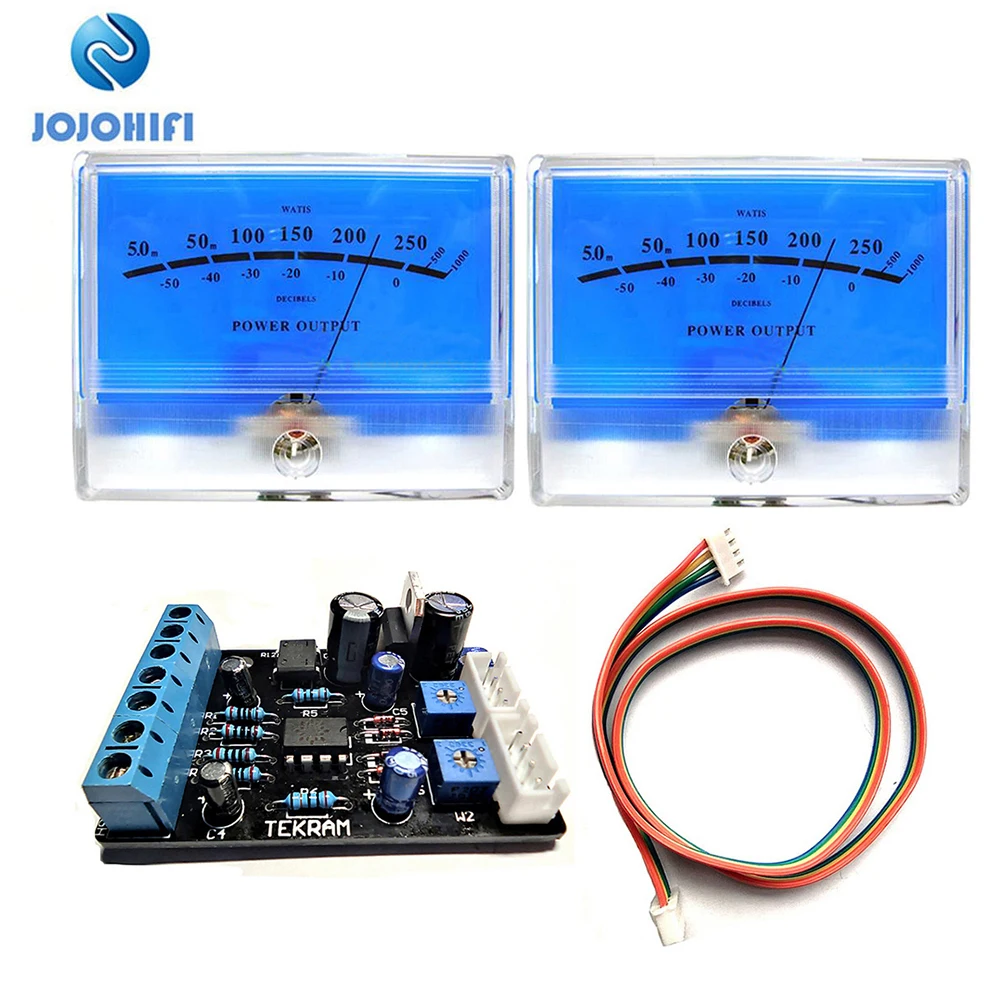

● Плата драйвера 1 шт. для VU Meter
