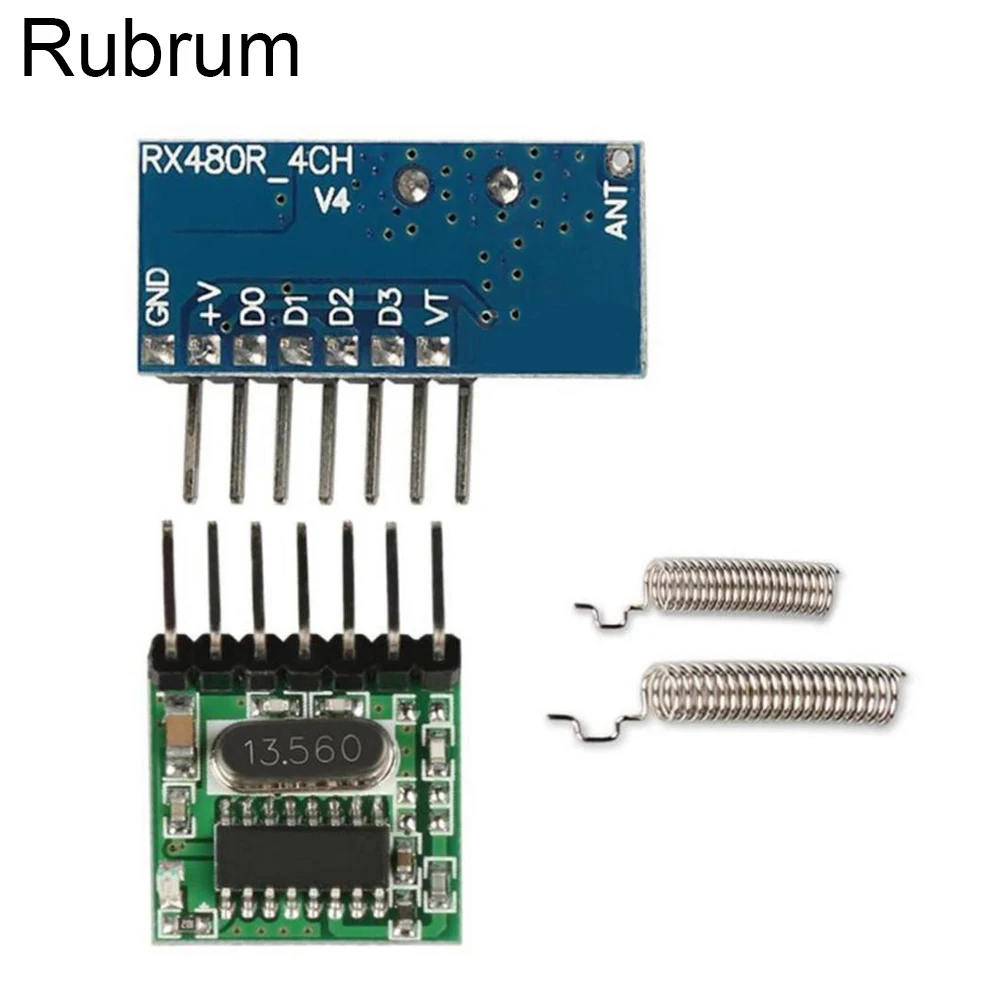

Rubrum 433 МГц беспроводной 4-канальный фотовыходной модуль + Широкий передатчик кодирования напряжения для пультов дистанционного управления 433 МГц

Инструкция:

Проверьте видео-инструкцию через компьютер.

1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.

2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).

Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.

Светодиодный индикатор мигает три раза: обучение успешно завершено.

3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.

Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.

Возможна смесь различных режимов.

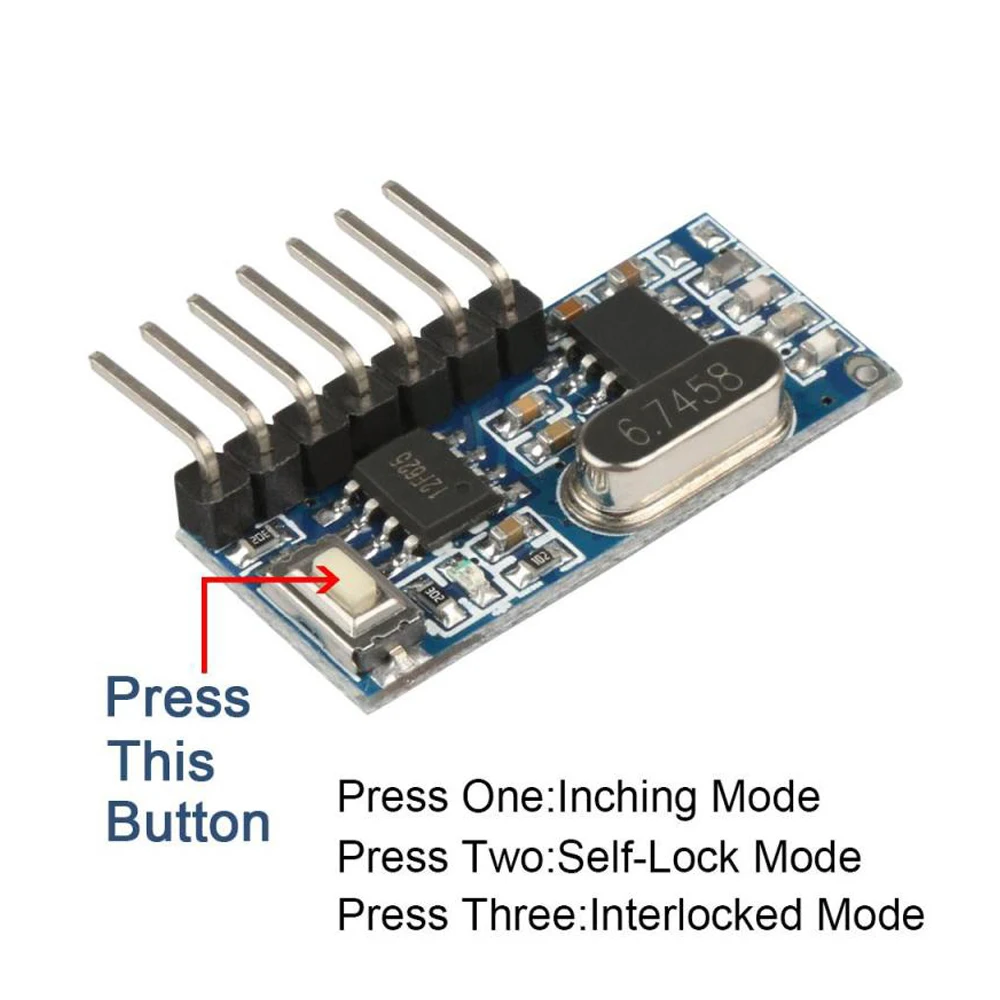

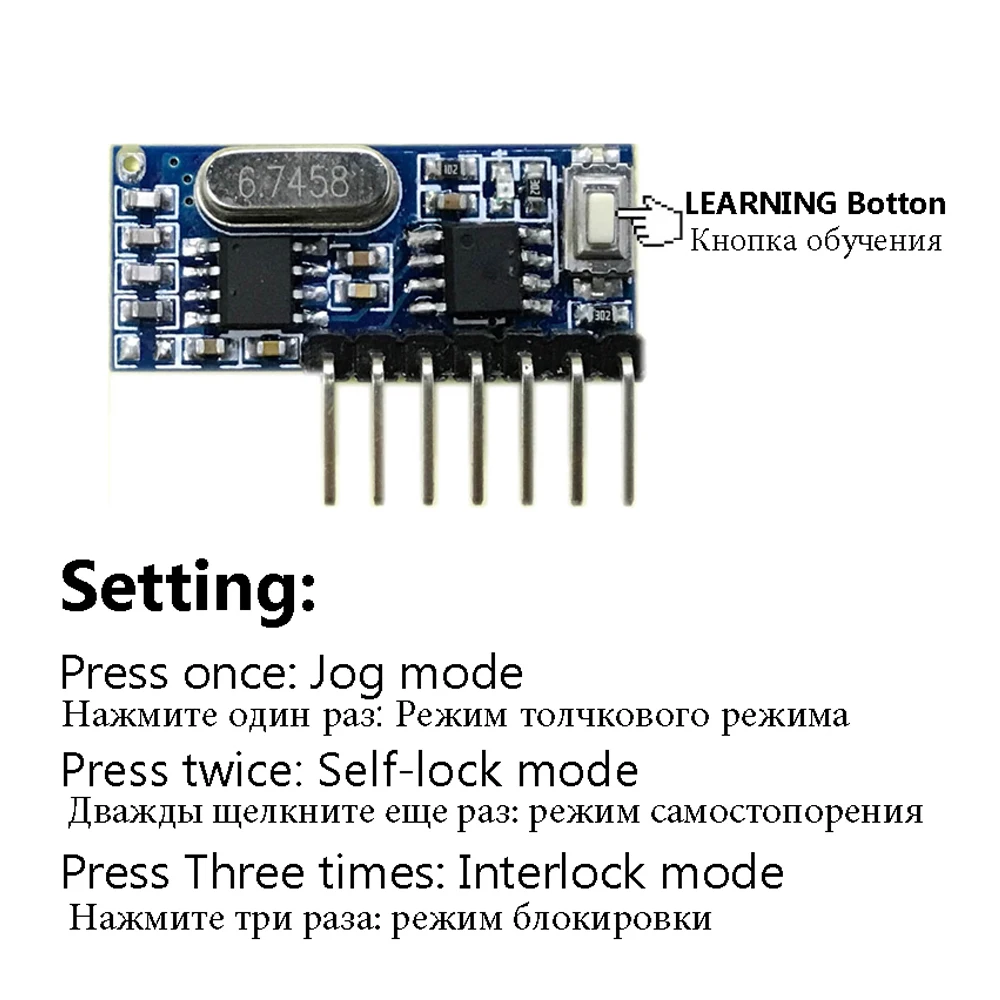

Использование кнопок (устанавливает режим и запускает процесс сопряжения):

Нажмите один раз: режим инчинга (мгновенный режим)

Нажмите дважды: режим самоблокировки (переключение 4 каналов)

Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)

Среда применения:

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

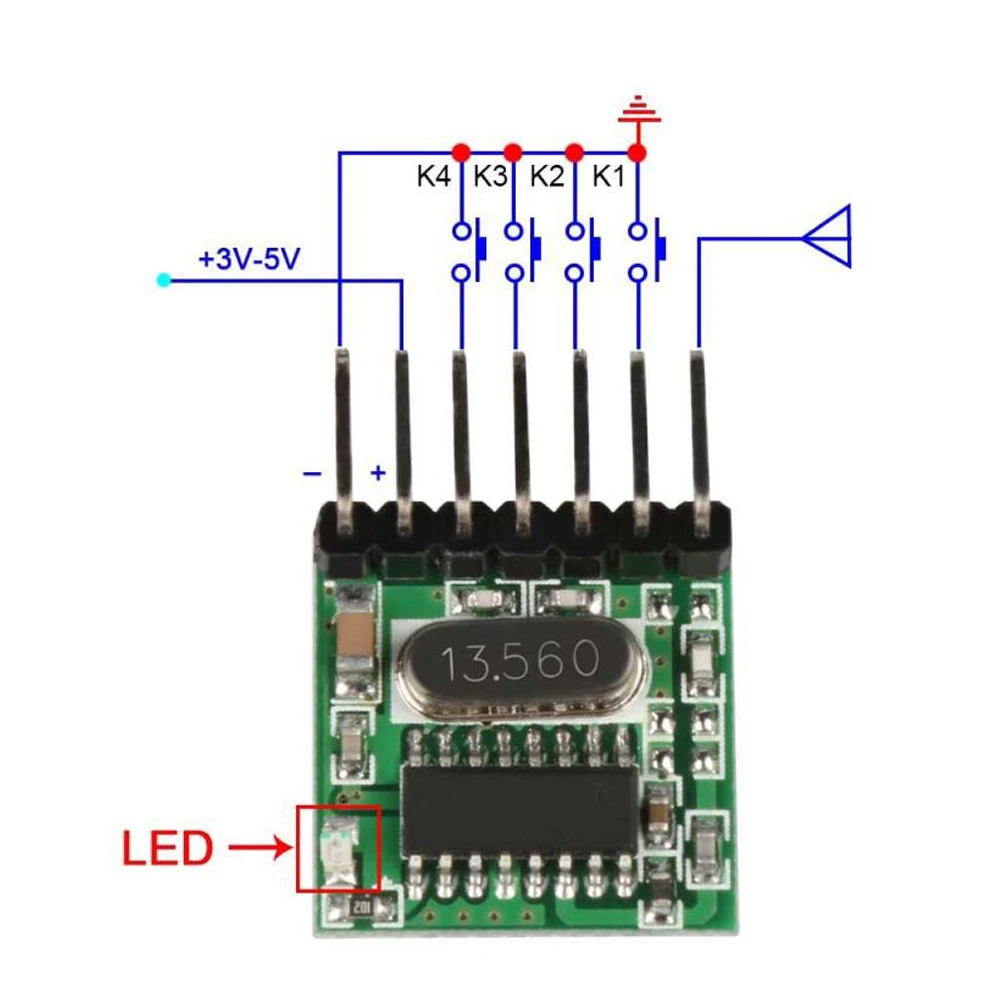

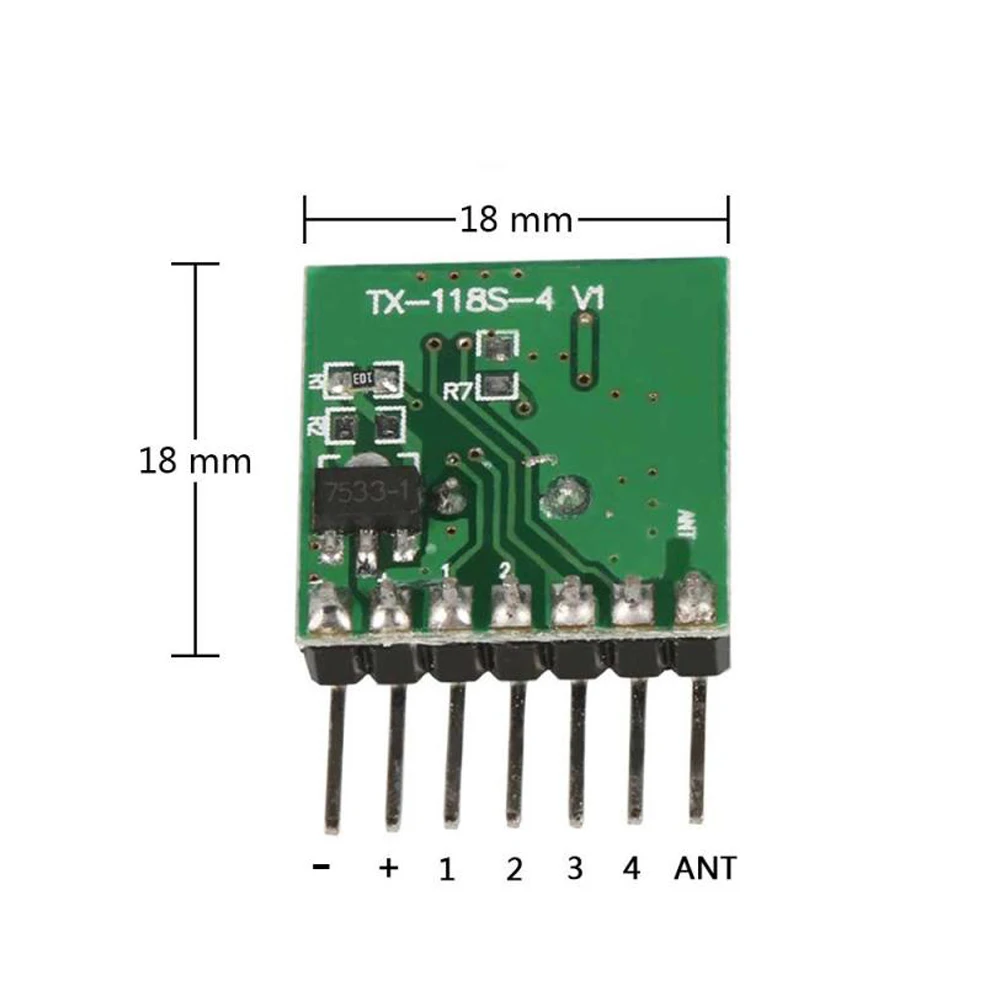

Описание передающего модуля:

Мощность передачи: 11dbm

Расстояние: 25 метров выше

Ток излучения: 10 мА

Скорость Огня: максимум 10 КБ/с

Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение

Модуляция: ASK

Рабочее напряжение: 3 В постоянного тока-24 В

Кодирование: Обучающий код EV1527

Каждый модуль имеет уникальный идентификационный адрес.

Все модули K1-K4 четырехклавишным кодом одинаковые.

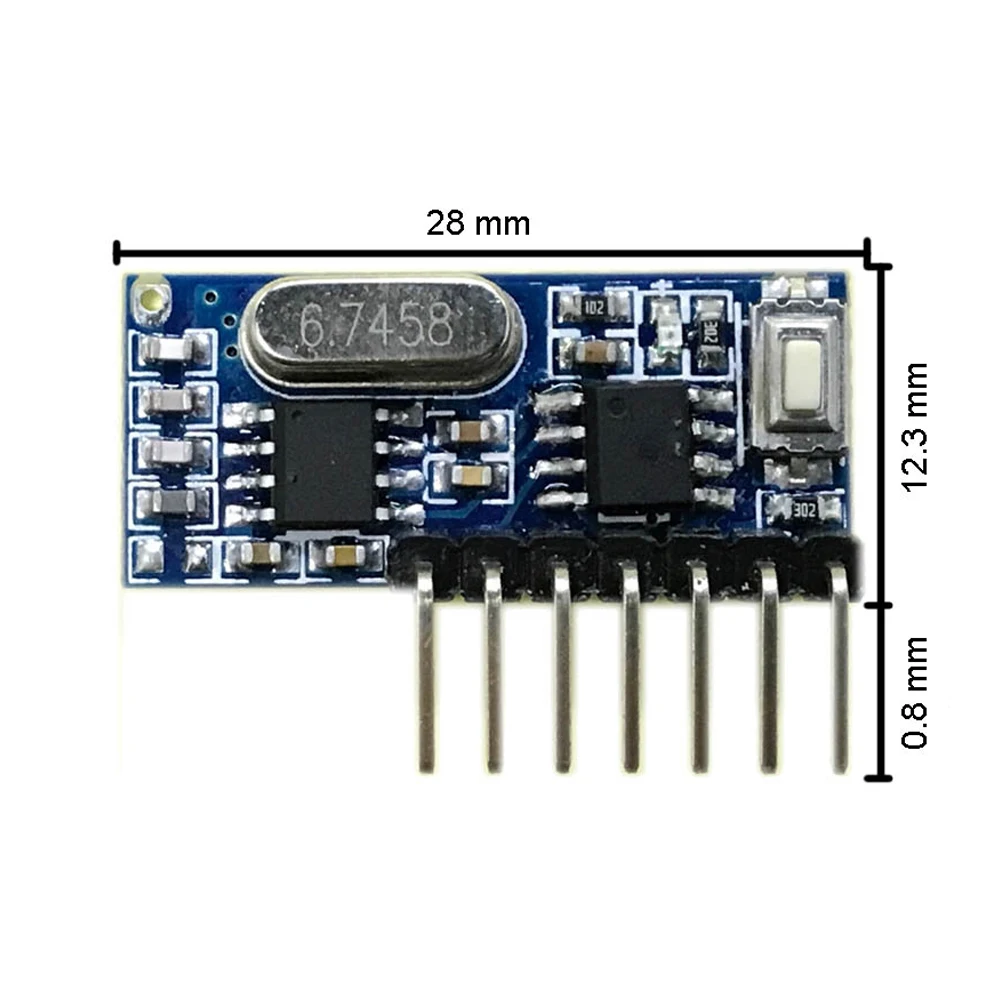

Описание приемного модуля

Описание модуля приемника:

Рабочее напряжение: DC3.3 ~ 5 В

Ток покоя: ≤ 5 мА

Выходной ток: 10 мА

Рабочая частота: 433 МГц (другие могут быть настроены)

Чувствительность приема:-108дб

Расстояние получения: 15 метров выше

Диапазон частот: ± 0,2 МГц

Рабочая температура: -25 ~ 75

Режим работы: инчинг, самоблокировка, блокировка
