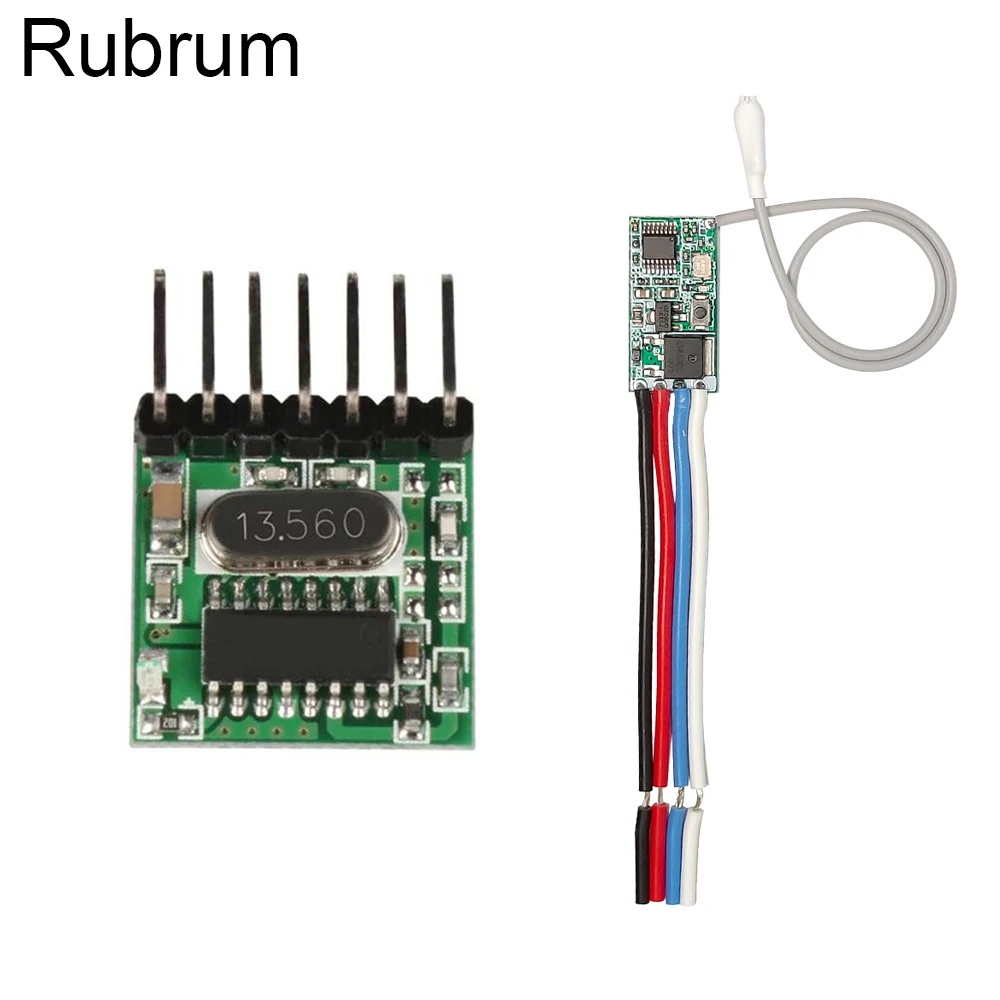

Беспроводной пульт дистанционного управления Rubrum RF 433 МГц 1527 с программируемым кодом, модуль передатчика и 433 МГц 12 В 24 В постоянного тока, мини-приемник, комплект сделай сам

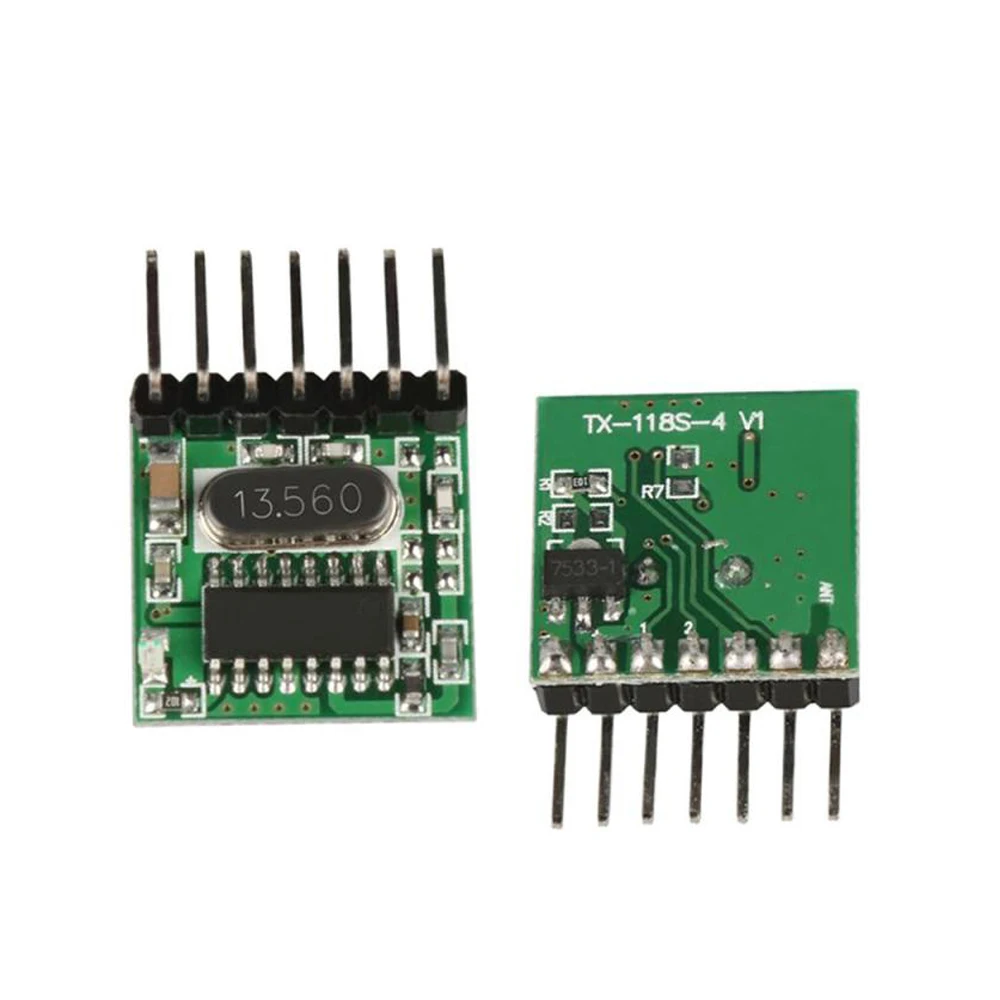

Спецификация передающего модуля:

Мощность передачи: 11dbm

Расстояние: 25 метров выше

Ток излучения: 10 мА

Скорость Огня: максимум 10 КБ/с

Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение

Модуляция: ASK

Рабочее напряжение: 3 В постоянного тока-24 В

Кодирование: Обучающий код EV1527

Каждый модуль имеет уникальный идентификационный адрес.

Все модули K1-K4 четырехклавишным кодом одинаковые.

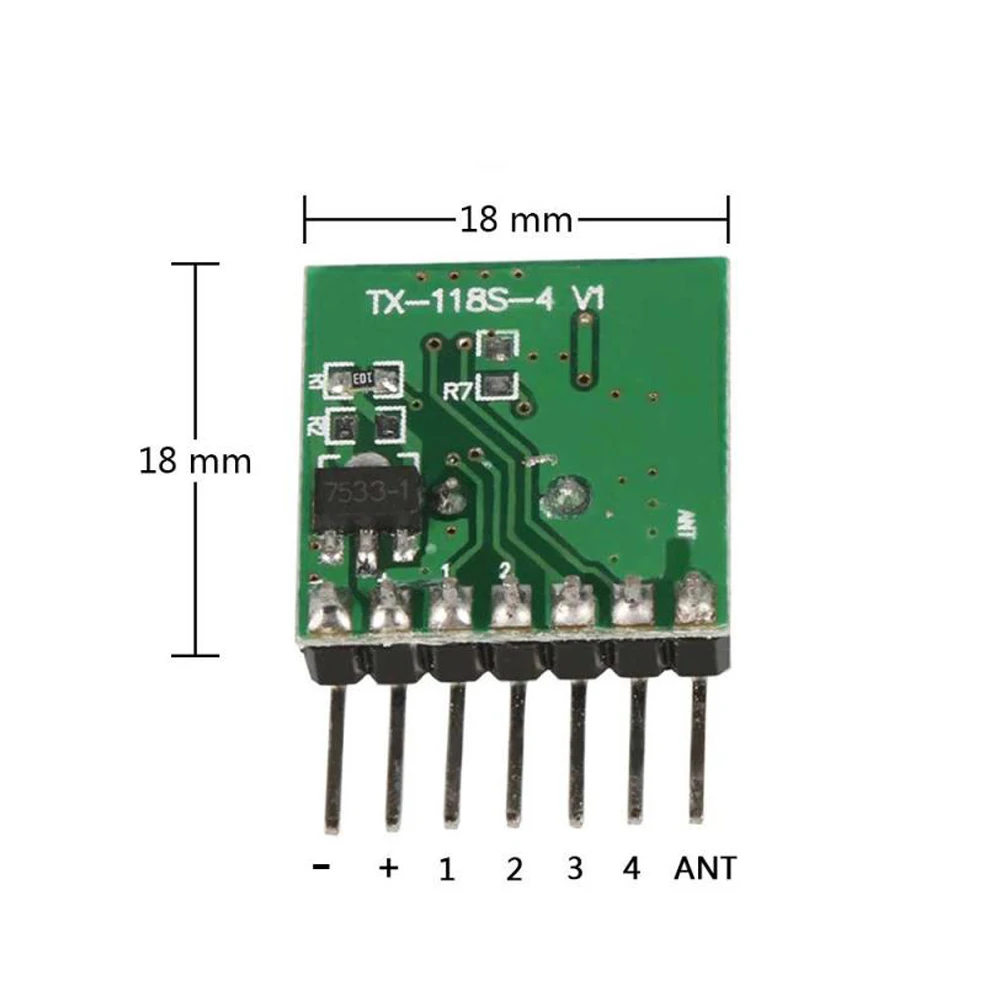

Описание штифта:

-: Отрицательный источник питания

+: Положительный источник питания, постоянный ток 3-24 В

K1: Pin 1 короткий до отрицательного начала передачи данных, аналогичный кнопке A на пульте дистанционного управления.

K2: Pin 2, короткий и отрицательный Запуск передачи данных, аналогичный кнопке B на пульте дистанционного управления.

K3: Pin 3 короткий до отрицательного начала передачи данных, аналогичный кнопке C на пульте дистанционного управления.

K4: Pin 4 короткий до отрицательного начала передачи данных, аналогичный кнопке D на пульте дистанционного управления.

ANT: передающая антенна

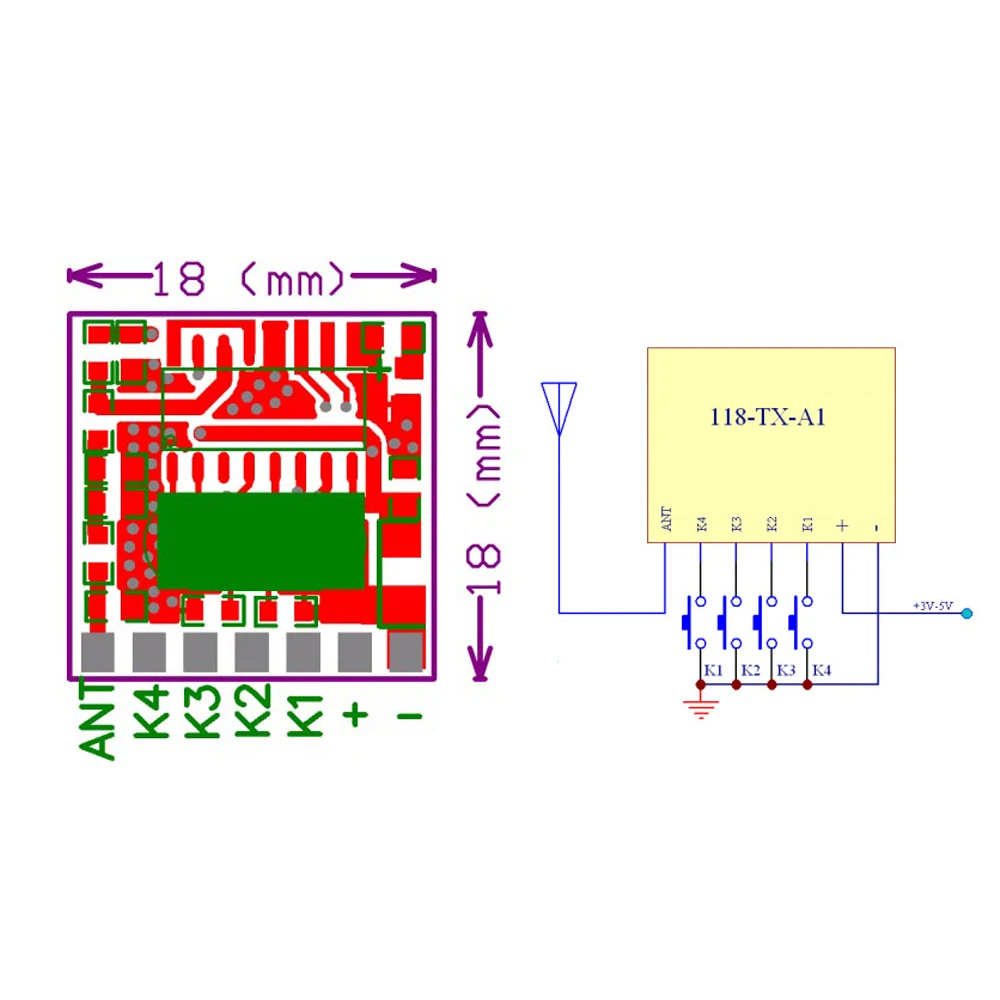

Типичная Схема применения показана ниже

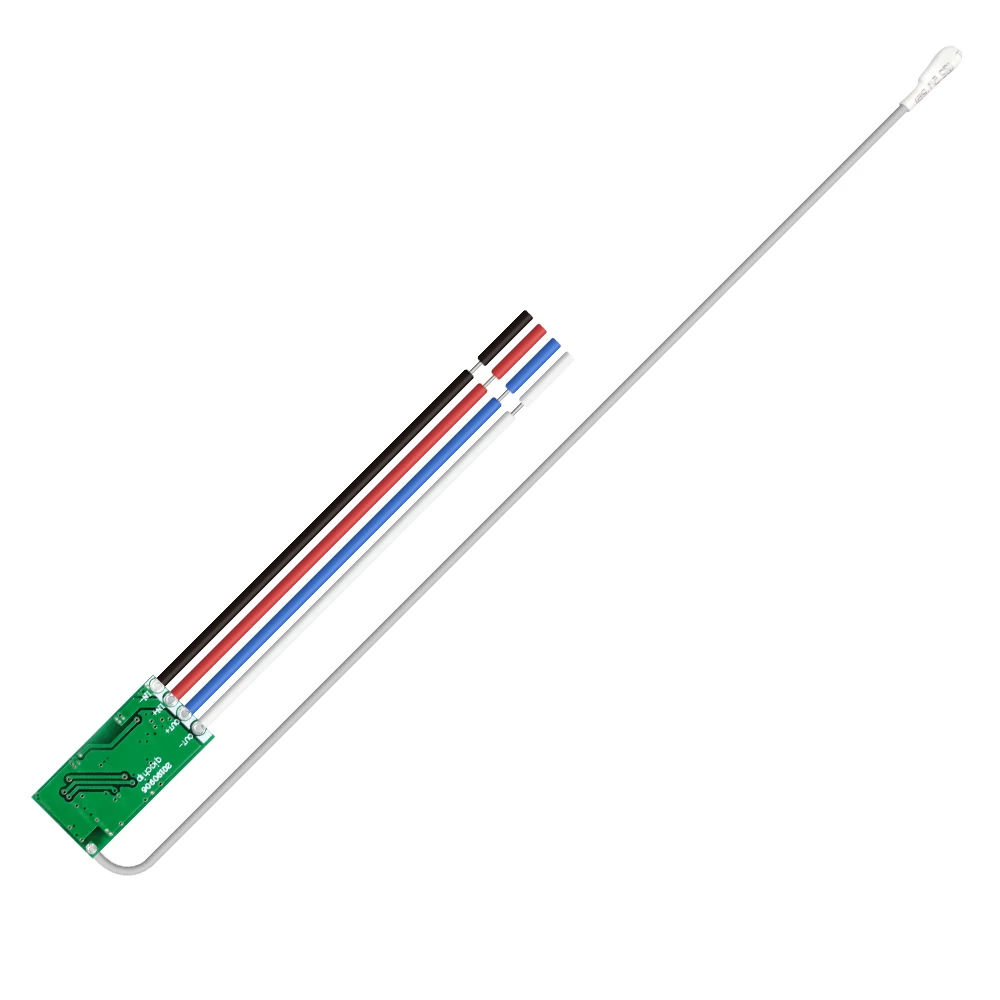

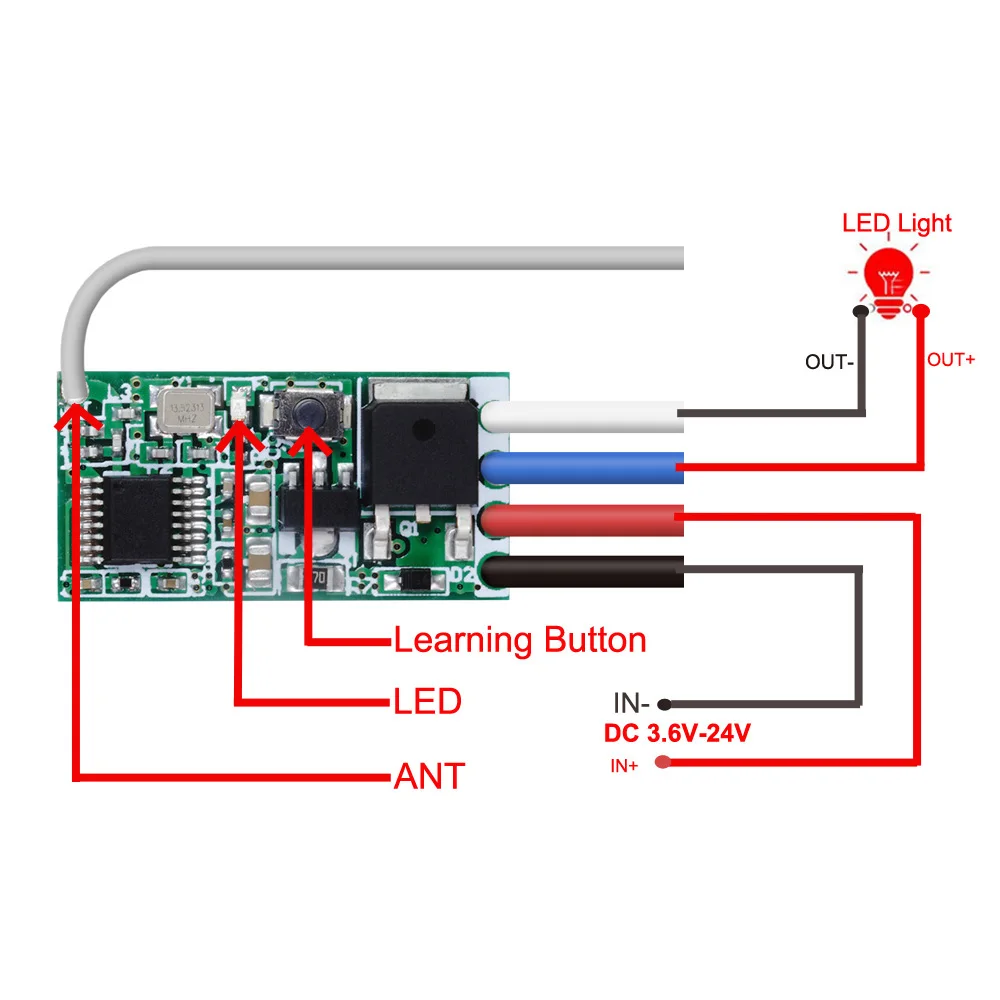

Характеристики приемника:

Рабочая Напряжение AC/DC 3,6 V ~ 24V.

Максимальная нагрузка: 2А.

Статический ток: 3,6 мА ~ 5.5mA.

Рабочая частота: 433 МГц.

Чувствительность приема: ≥ -107dBm.

Режим модуляции: ASK (Супергетеродинный).

Количество хранимых пультов дистанционного управления: ≤ 10.

Режим работы: Мгновенный, переключаемый, режим фиксации.

Стиль обучения: кнопка обучения.

Рабочая температура: -20 градусов 80 градусов.

Размер внешнего вида: 26 мм x 13 мм x 1 мм (длина × ширина × высота).

Примечание:

Различные варианты включают различные упаковки.

Чистый код:

Нажмите кнопку обучения на модуле 8 раз непрерывно, и светильник мигает семь раз, а затем выходит.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.

Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.

Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

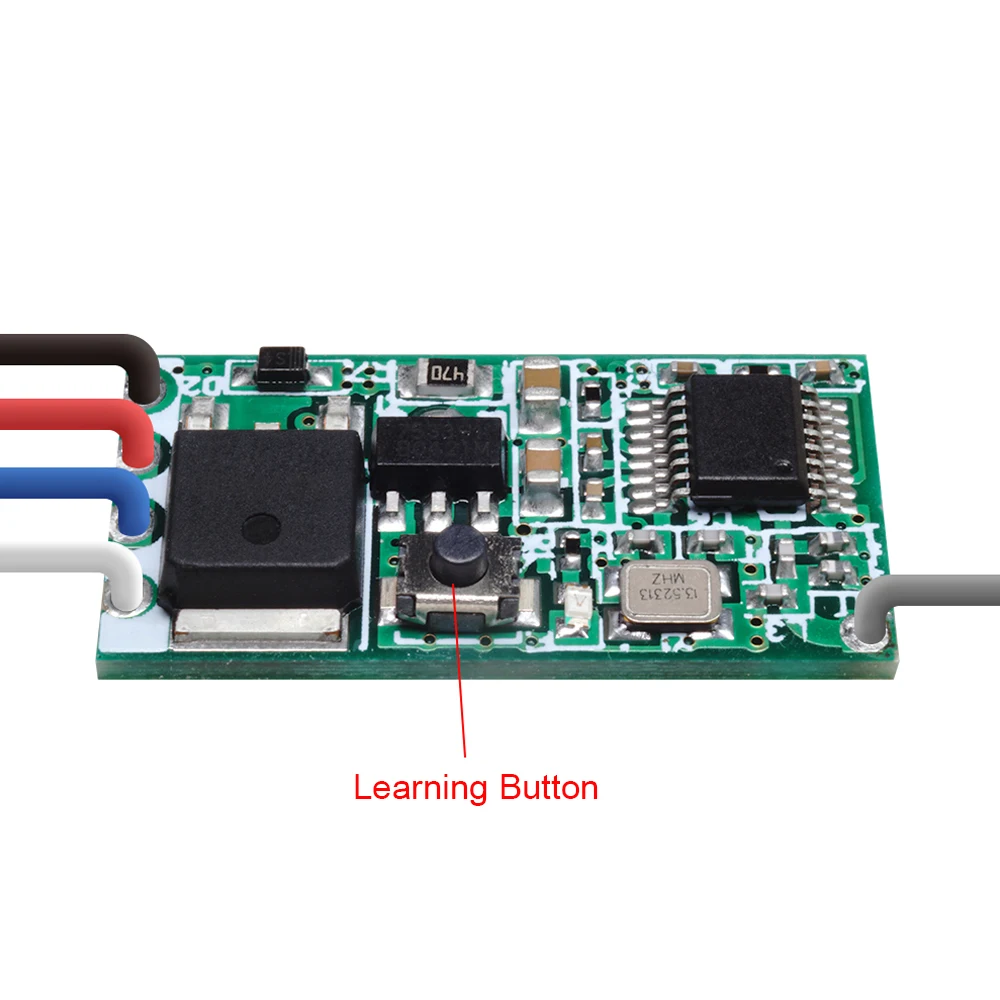

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.

Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.

Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.

Например: Кнопка A = ON, кнопка B = OFF

Нажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.

Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.

Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.

Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 раз

Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

A = ON, B = OFF.

Примечание:

1. Система может хранить 15 шт. пультов, если пульт ДУ получит более 15 шт., первоначальный пульт дистанционного управления будет потерян.

2. Когда вы получаете наши продукты, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт был протестирован, прежде чем он может быть аранжирован для отправки. Поэтому, пожалуйста, удалите имеющиеся данные для первого использования.

3. После удаления данных все пульты дистанционного управления больше не могут работать.
