Новый ЖК-дисплей OWON XSA805 9 кГц-500 МГц 9 дюймов TFT анализатор спектра с поддержкой USB LAN HDMI интерфейса связи

Новый OWON XSA805 9 кГц-500 МГц 9 дюймов TFT ЖК-дисплей анализатор спектра поддержка USB LAN HDMI интерфейс связи измеритель спектра

Особенности:

-- -160 дБм отображается средний уровень шума (DANL)-Фазовый шум-80 дбк/Гц @ 1 ГГц и смещение на 10 кГц-Общая амплитуда точность <0,7 дБ-Полоса пропускания с минимальным разрешением 1 Гц (RBW)-EMI комплект предварительного тестирования соответствия, опциональное программное обеспечение для тестирования EMC-Дополнительный генератор отслеживания (стандартный генератор отслеживанияОборудование, может быть удаленно модернизировано в соответствии с потребностями)-Графика водопада, анализ качества модуляционного сигнала,Аудио демодуляции, и т. Д. Несколько общих и расширенныхФункции тестирования.-Стандартный пройти/сбой на месте тестирования и функции оповещения-Внедрена полностью цифровая технология промежуточной частоты-Несколько интерфейсов: хост USB, usb-устройство, LAN,Интерфейс наушников, HDMI-9-дюймовый ЖК-дисплей, высокое разрешение 1280 × 800 пикселей

Частота

Частотный диапазон

XSA805(TG)

От 9 кГц до 500 МГц

XSA810(TG)

От 9 кГц до 1 ГГц

XSA815(TG)

9 кГц до 1,5 ГГц

Разрешение частоты

1 Гц

Эталонная частота старения

<1 ppm/год

Частотный диапазон

Диапазон пролета

0 Гц, 100 Гц до максимальной частоты инструмента

Погрешность пролета

± Span/(точки развертки-1)

Фазный шум SSB (20 ℃ до 30 ℃, fc = 500 МГц)

Смещение перевозчика

10 кГц

< -80 дбк/Гц

100 кГц

< -100 дбк/Гц

1 МГц

< -115 дбк/Гц

Полоса пропускания

Полоса пропускания разрешения (-3 дБ)

От 1 Гц до 1 МГц, в последовательности 1-3-5-10

Полоса пропускания разрешения (-6 дБ) (EMI)

200 Гц, 9 кГц, 120 кГц, 1 МГц

Точность RBW

<5% типичный

Коэффициент формы фильтра разрешения (60 дБ: 3 дБ)

<5 типичных

ВидеоПолоса пропускания (-3 дБ)

10 Гц до 1 МГц, в 1-3-5-10 последовательности

Амплитуда и уровень

Диапазон измерения амплитуды

DANL до + 10 дБм, от 100 кГц до 10 МГц, предамперDANL до + 20 дБм, fc ≥ 10 МГц, преамп

Контрольный уровень

-80 дБм до + 30 дБм, 0,01 дБ шаг за шагом

Преампер

20 дБ, Номинальная мощность, 100 кГц до 1,5 ГГц

Входной аттенюатор

XSA805(TG)XSA810(TG)XSA815(TG)

От 0 до 40 дБ, 1 дБ за шагом

Отображение среднего уровня шума (затухание на входе = 0 дБ, RBW = VBW = 100 Гц, детектор образцов, среднее значение отслеживания ≥ 50, 20 ℃ до 30 ℃, входное сопротивление = 50 Ω)

Предохранительное выключение

От 9 кГц до 1 МГц

-95 дБм (Типичный), <-88 дБм

От 1 МГц до 500 МГц

-140 дБм (Типичный), <-130 ДБм

XSA810(TG)

От 500 МГц до 1 ГГц

XSA815(TG)

500 МГц до 1,5 ГГц

-138 дБм (Типичный), <-128 дБм

Преампер на

От 100 кГц до 1 МГц

-135 ДБм (Типичный), <-128 дБм

От 1 МГц до 500 МГц

-160 дБм (Типичный), <-150 дБм

XSA810(TG)

От 500 МГц до 1 ГГц

XSA815(TG)

500 МГц до 1,5 ГГц

-158 дБм (Типичный), <-148 дБм

Дисплей уровня

Детекторы трассировки

Положительный-пиковый, отрицательный-пиковый, нормальный, образец, RMS, среднее напряжение, квазипиковый

Функции отслеживания

Четкая запись, Максимальное удержание, минимальное удержание, среднее, вид, пустая, математика трассировки

Единицы оси уровня

DBm, dBμW, dBpW, dBmV, dBμV, W, V

Частотная характеристика(Fc ≥ 100 кГц, 20 ℃ до 30 ℃,30% до 70% относительной влажности, затухание на входе = 10 дБ, справочная частота = 50 МГц)

Предохранительное выключение

<0,7 дБ

Преампер на

<1,0 дБ

Разница и точность

Неуверенность

Fc = 50 МГц, пиковый детектор, предусилитель выключен, затухание = 10 дБ, Уровень входного сигнала = -10 дБм, 20 ℃ до 30 ℃

<0,4 дБ

Погрешность измерения уровня

Погрешность измерения уровня

Уровень доверия 95%, S/N > 20 дБ, RBW = VBW = 1 кГц, предусилитель выключен, затухание = 10 дБ, -50 дБм <входной уровень ≤ 0 дБм, fc > 10 МГц, 20 ℃ до 30 ℃

<0,7 дБ

Генератор отслеживания (опционально)

Частотный диапазон

XSA805(TG)

От 100 кГц до 500 МГц

XSA810(TG)

От 100 кГц до 1 ГГц

XSA815(TG)

100 кГц до 1,5 ГГц

Выходная мощностьДиапазон уровня

-40 дБм до 0 дБм

Разрешение выходного уровня

1 дБ

Выходная плоскость

Относительно 50 МГц

± 3 дБ

Генератор слежения spurious

Гармонический пористый

-30 дбк (выходная мощность отслеживающего генератора-10 дБм)

Отсутствие гармоник

-40 дбк (выходная мощность отслеживающего генератора-10 дБм)

Генератор отслеживания для изоляции входного терминала

-60 дБ (отслеживающая выходная мощность генератора 0 дБм)

Интерфейс

USB хост, USB устройство, LAN, интерфейс наушников, HDMI

Дисплей

9-дюймовый TFT ЖК-дисплей, 1280x800 пикселей

Внешний вид

Размеры

375 мм (Ш) × 185 мм (В) × 120 мм (D)

Вес

Прибл. 3,7 кг (Главное устройство)

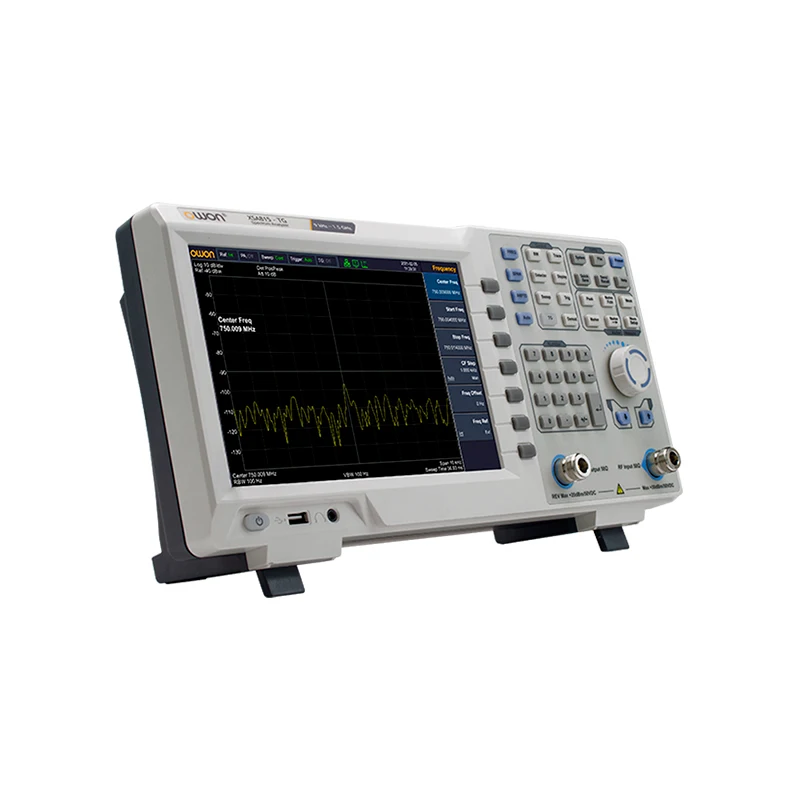

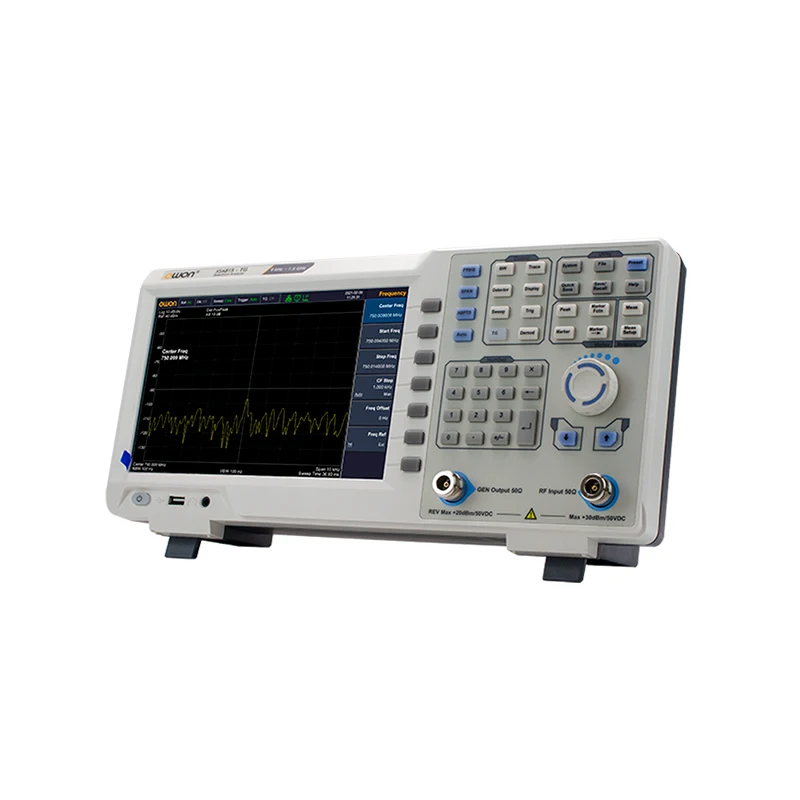

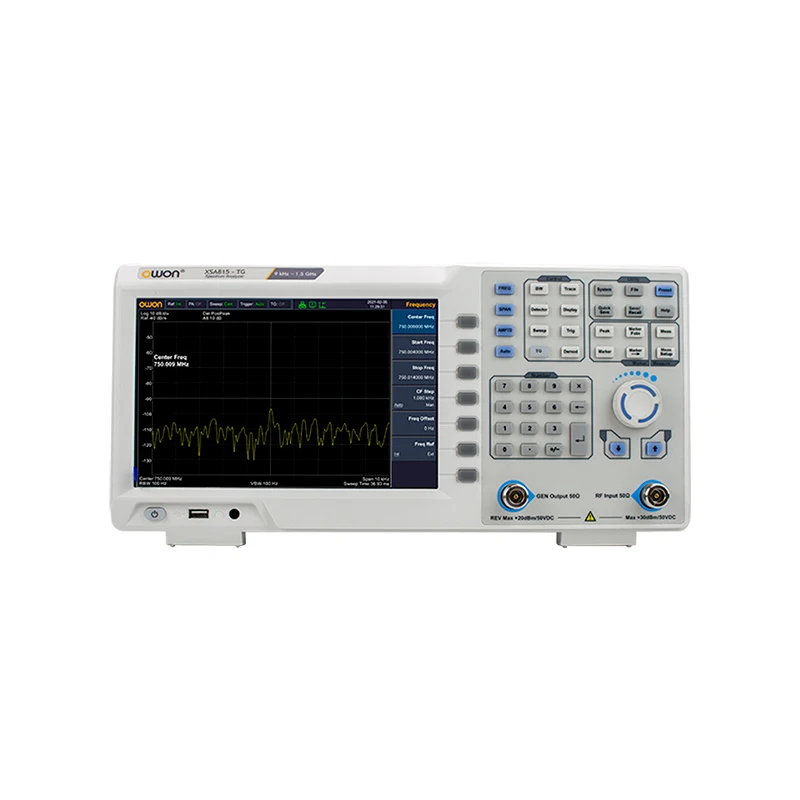

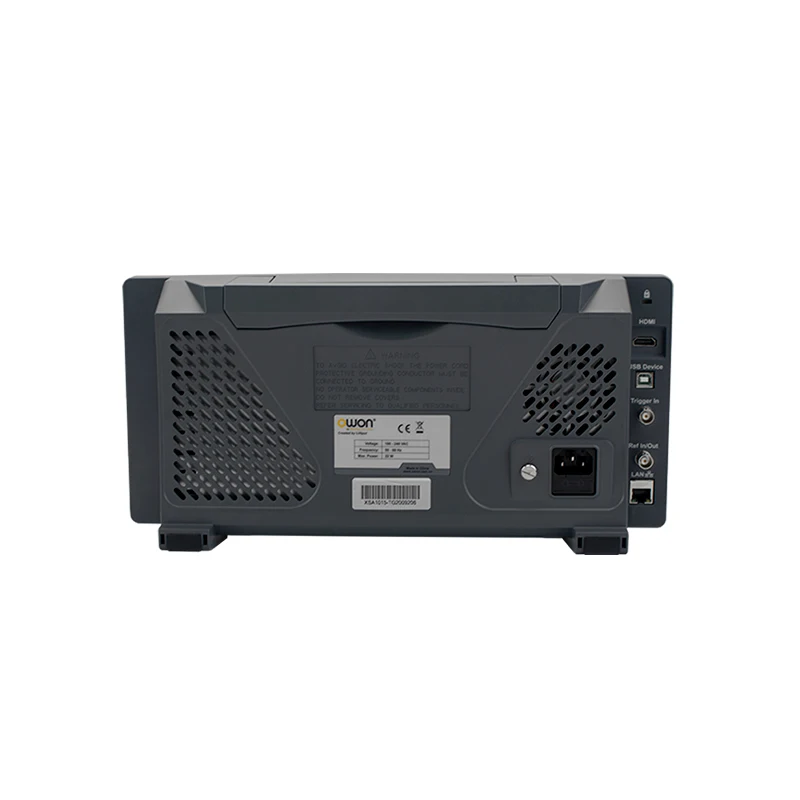

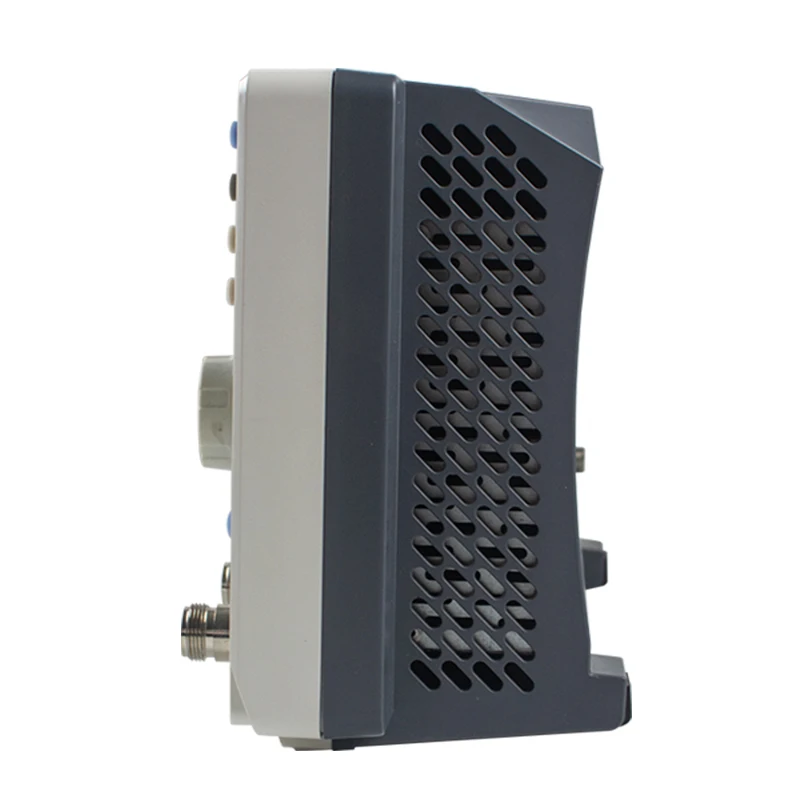

Дисплеи продукта:
