Анализатор спектра OWON XSA810-TG, 9 кгц-1 ГГц, 9-дюймовый TFT ЖК-дисплей, поддержка интерфейса связи USB LAN HDMI

Профессиональный анализатор спектра OWON XSA810-TG 9 кГц-1 ГГц 9 дюймов TFT ЖК-дисплей поддержка интерфейса связи USB LAN HDMI

Особенности:

--Отображается средний уровень шума (DANL) 160 дБм-Фазовый шум-80 дбк/Гц @ 1 ГГц и смещение на 10 кГц-Общая точность амплитуды <0,7 дБ-Минимальное разрешение полосы пропускания 1 Гц (RBW)-Комплект тестирования предварительной проверки EMI, дополнительное тестовое программное обеспечение EMC-Дополнительный генератор слежения (стандартный генератор слеженияОборудование может быть удаленно Обновлено в соответствии с потребностями)-Графический графический сюжет водопада, анализ качества сигнала модуляции,Аудио Демодуляция и т. Д. Несколько общих и расширенныхТестовые функции.-Стандартный тест прохождения/отказа на месте и функция оповещения-Принять полностью цифровую технологию промежуточной частоты-Несколько интерфейсов: USB-хост, USB-устройство, LAN,Интерфейс наушников, HDMI-9-дюймовый ЖК-дисплей, высокое разрешение 1280 × 800 пикселей

Частота

Диапазон частот

XSA805(TG)

От 9 кГц до 500 МГц

XSA810(TG)

От 9 кГц до 1 ГГц

XSA815(TG)

От 9 кГц до 1,5 ГГц

Разрешение частоты

1 Гц

Эталонная частота старения

<1 ppm/год

Диапазон частот

Диапазон пролета

0 Гц, 100 Гц до максимальной частоты инструмента

Неопределенность диапазона

± Пролет/(точки развертки-1)

Фазовый шум SSB (от 20 ℃ до 30 ℃, fc = 500 MHz)

Смещение несущей

10 кГц

< -80 dBc/Гц

100 кГц

< -100 dBc/Гц

1 МГц

< -115 dBc/Гц

Полоса пропускания

Разрешение полосы пропускания (-3 дБ)

От 1 Гц до 1 МГц, в последовательности 1-3-5-10

Разрешение полосы пропускания (-6 дБ) (EMI)

200 Гц, 9 кГц, 120 кГц, 1 МГц

Точность RBW

<5% типичный

Коэффициент формы фильтра разрешения (60 дБ: 3 дБ)

<5 типичный

ВидеоПолоса пропускания (-3 дБ)

От 10 Гц до 1 МГц, в последовательности 1-3-5-10

Амплитуда и уровень

Диапазон измерения амплитуды

DANL до + 10 дБм, 100 кГц до 10 МГц, предусилительDANL до + 20 дБм, fc ≥ 10 МГц, предусилитель выключен

Эталонный уровень

-80 дБм до + 30 дБм, 0,01 дБ за шагом

Предусилитель

20 дБ, номинальный, 100 кГц до 1,5 ГГц

Входной аттенюатор

XSA805(TG)XSA810(TG)XSA815(TG)

От 0 до 40 дБ, 1 дБ за шагом

Отображение среднего уровня шума (затухание на входе = 0 дБ, RBW = VBW = 100 Гц, детектор образцов, среднее Трассировка ≥ 50, 20 ℃ до 30 ℃, входное сопротивление = 50 Ω)

Предусилитель

От 9 кГц до 1 МГц

-95 дБм (стандартный), <-88 дБм

От 1 МГц до 500 МГц

-140 дБм (стандартный), <-дБм

XSA810(TG)

От 500 МГц до 1 ГГц

XSA815(TG)

От 500 МГц до 1,5 ГГц

-138 дБм (стандартный), <-128 дБм

Предусилитель

От 100 кГц до 1 МГц

-135 ДБм (стандартный), <-128 дБм

От 1 МГц до 500 МГц

-160 дБм (стандартный), <-150 дБм

XSA810(TG)

От 500 МГц до 1 ГГц

XSA815(TG)

От 500 МГц до 1,5 ГГц

-158 дБм (стандартный), <-148 дБм

Отображение уровня

Детекторы следов

Положительный-пик, отрицательный-пик, нормальный, образец, RMS, среднее напряжение, квазипик

Функции трассировки

Четкое запись, Макс удержание, мин удержание, среднее, просмотр, пустой, трассировка математика

Единицы оси уровня

DBm, dBμW, dBpW, dBmV, dBμV, W, V

Частотный диапазон(Fc ≥ 100 кГц, 20 ℃ до 30 ℃, относительная влажность от 30% до 70%, затухание на входе = 10 дБ, опорная частота = 50 МГц)

Предусилитель

<0,7 дБ

Предусилитель

<1,0 дБ

Разница и точность

Неопределенность

Fc = 50 МГц, пиковый детектор, предусилитель выключен, затухание = 10 дБ, Уровень входного сигнала = -10 дБм, 20 ℃ до 30 ℃

<0,4 дБ

Неопределенность измерения уровня

Неопределенность измерения уровня

95% уровень уверенности, S/N > 20 дБ, RBW = VBW = 1 кГц, предусилитель выключен, затухание = 10 дБ, -50 дБм <входной уровень ≤ 0 дБм, fc > 10 МГц, 20 ℃ до 30 ℃

<0,7 дБ

Генератор слежения (опционально)

Диапазон частот

XSA805(TG)

От 100 кГц до 500 МГц

XSA810(TG)

От 100 кГц до 1 ГГц

XSA815(TG)

От 100 кГц до 1,5 ГГц

Выходная мощностьДиапазон уровня

От-40 дБм до 0 дБм

Разрешение выходного уровня

1 дБ

Выходная плоскость

Относительно 50 МГц

± 3 дБ

Отслеживающий генератор

Гармонические паразитные

-30 дбк (Выходная мощность генератора слежения-10 дБм)

Негармонические паразитные

-40 dBc (Выходная мощность генератора слежения-10 дБм)

Отслеживающий генератор для изоляции входной клеммы

-60 дБ (Выходная мощность генератора слежения 0 дБм)

Интерфейс

USB хост, USB устройство, LAN, интерфейс для наушников, HDMI

Дисплей

9-дюймовый TFT LCD, 1280x800 пикселей

Внешний вид

Размеры

375 мм (Ш) × 185 мм (В) × 120 мм (Д)

Вес

Прибл. 3,7 кг (основное устройство)

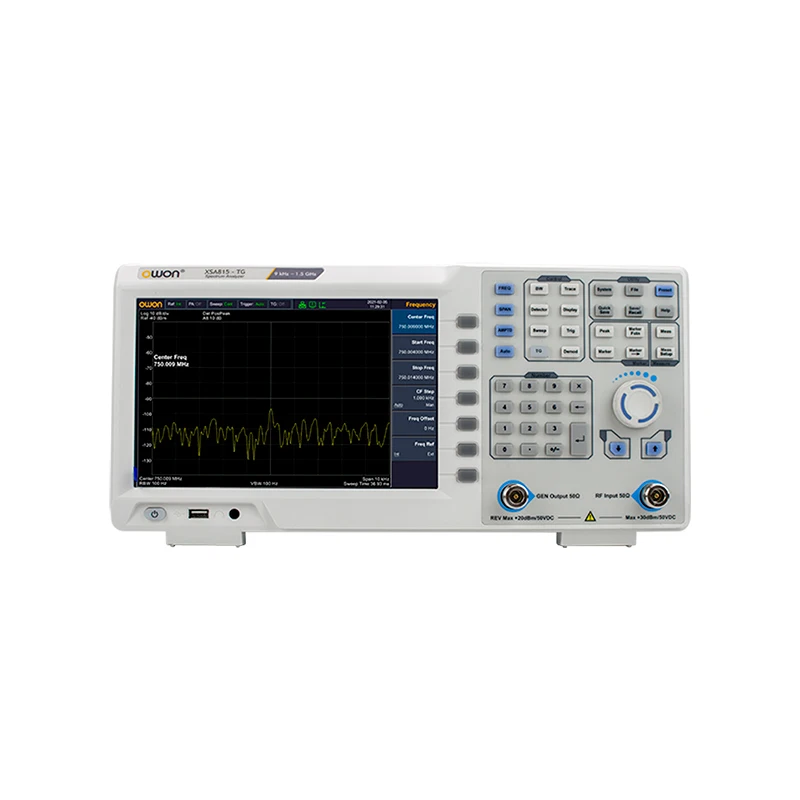

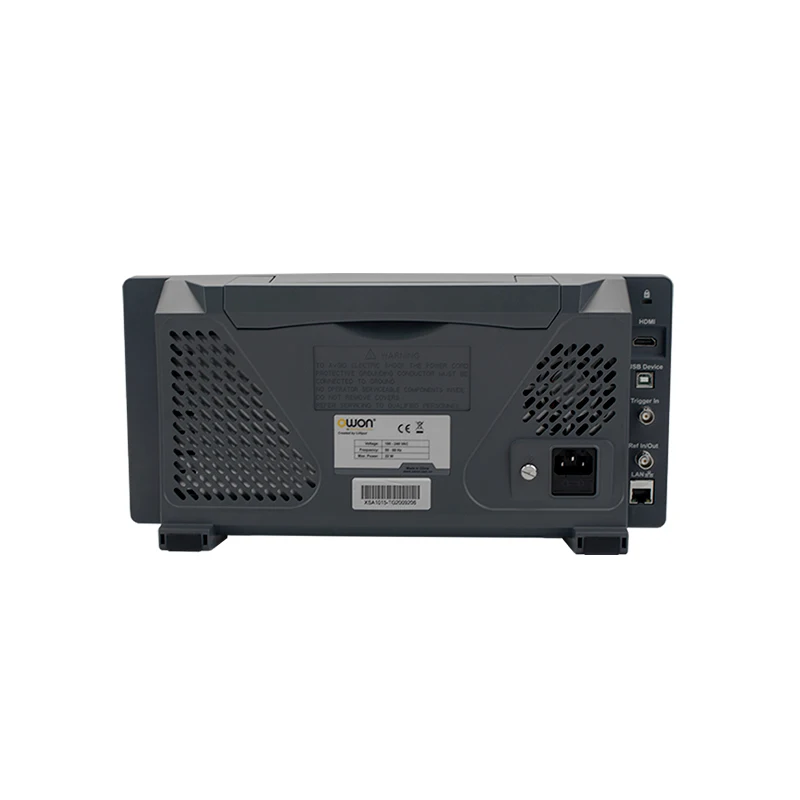

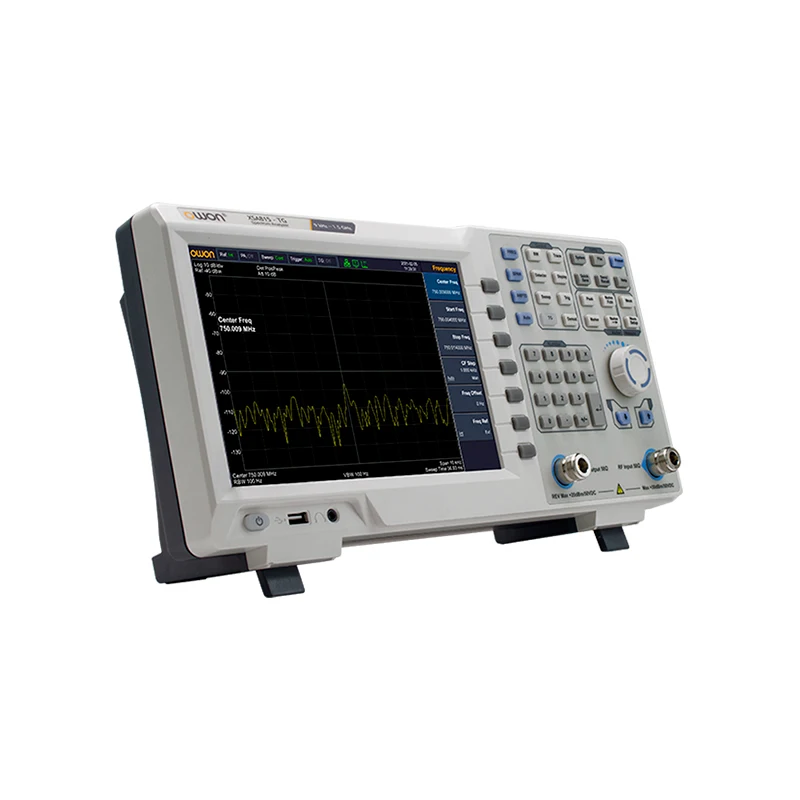

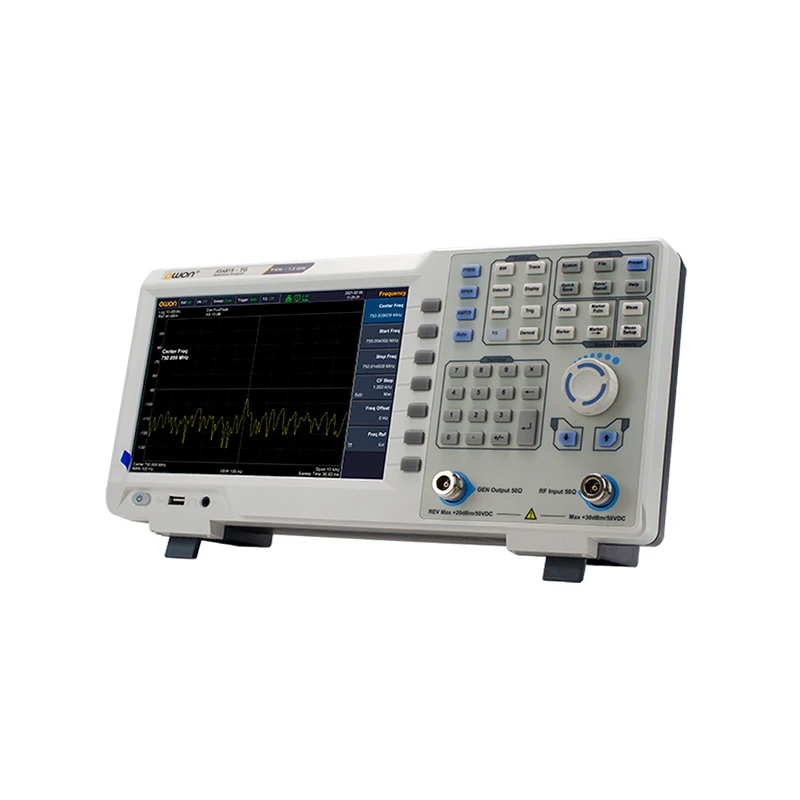

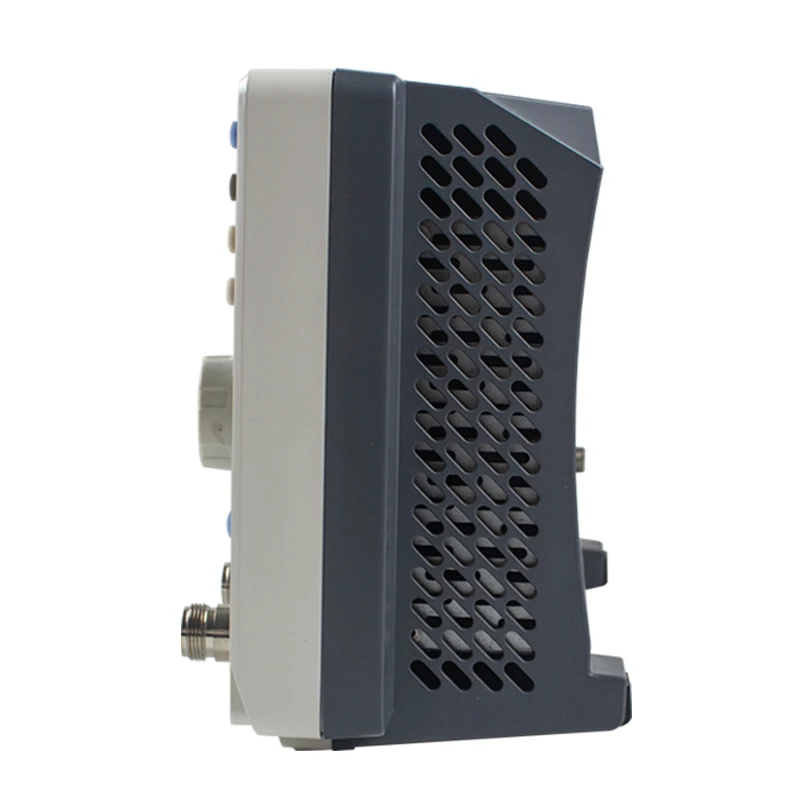

Дисплеи продукта:
