Модель
R502-F
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
200
Зондирующий массив
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Типичные сенсорный дежурное напряжение: 3,3 V, средний ток: 2uA
Внешний размер модуля отпечатков пальцев
Диаметр 21,5 (мм)
Внутренний размер модуля отпечатков пальцев
Диаметр 19,4 (мм)
Высота модуля отпечатков пальцев
9 (мм) (за исключением разъема)
Эффективная область сбора
Диаметр 15,5 (мм)
Соединитель
MX1.0-6pin
Светодиодный контроль
Да
Светодиодный цвет
Фиолетовый, синий и красный
Скорость сканирования
<0,2 во-вторых
Скорость проверки
<0,3 во-вторых
Метод соответствия
1:1; 1:N
FRR
≤ 1%
Дальний
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps, где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)

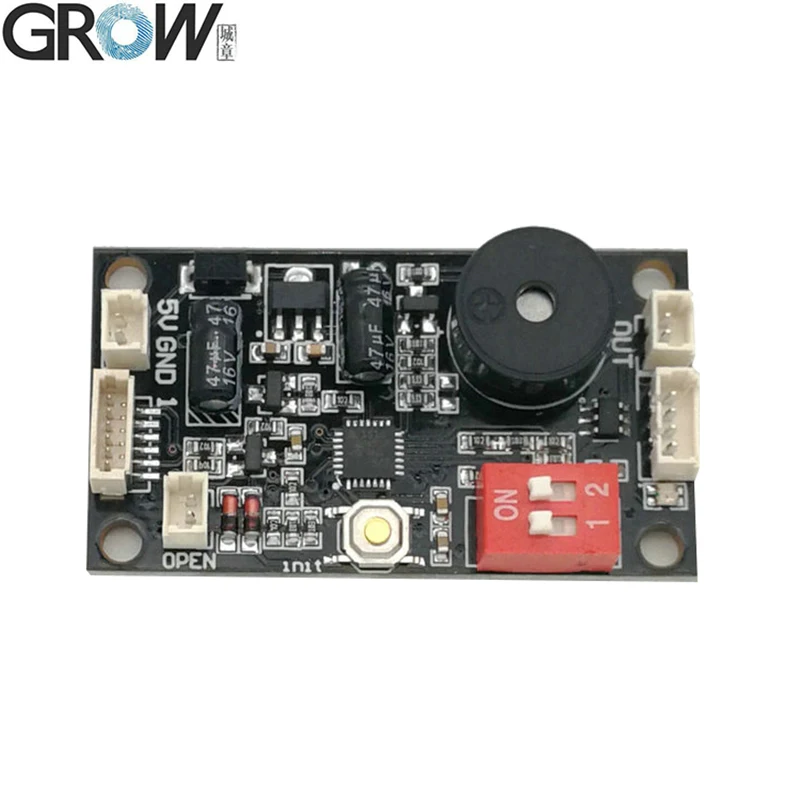

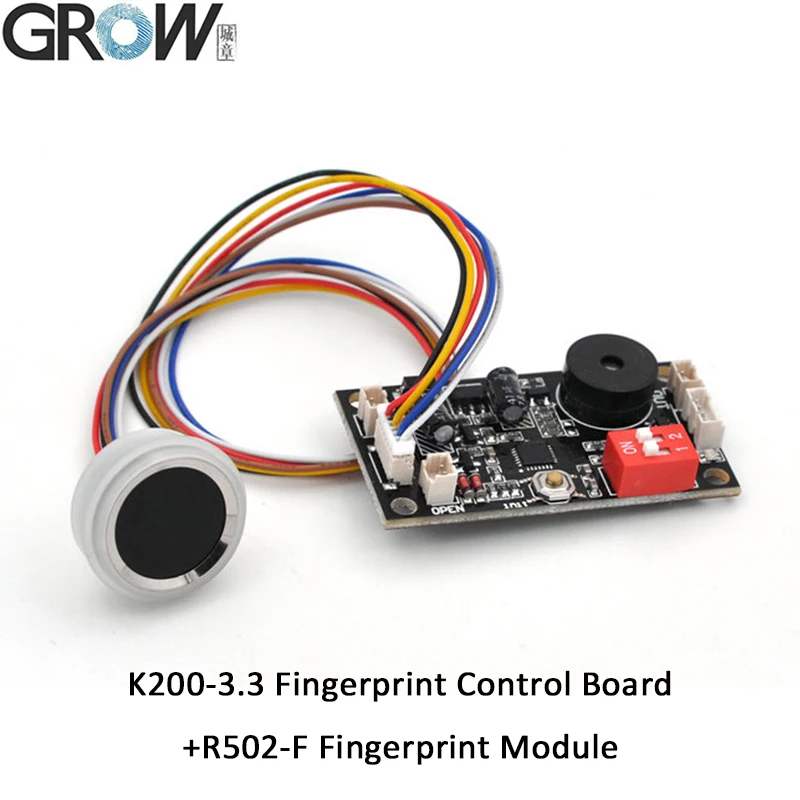

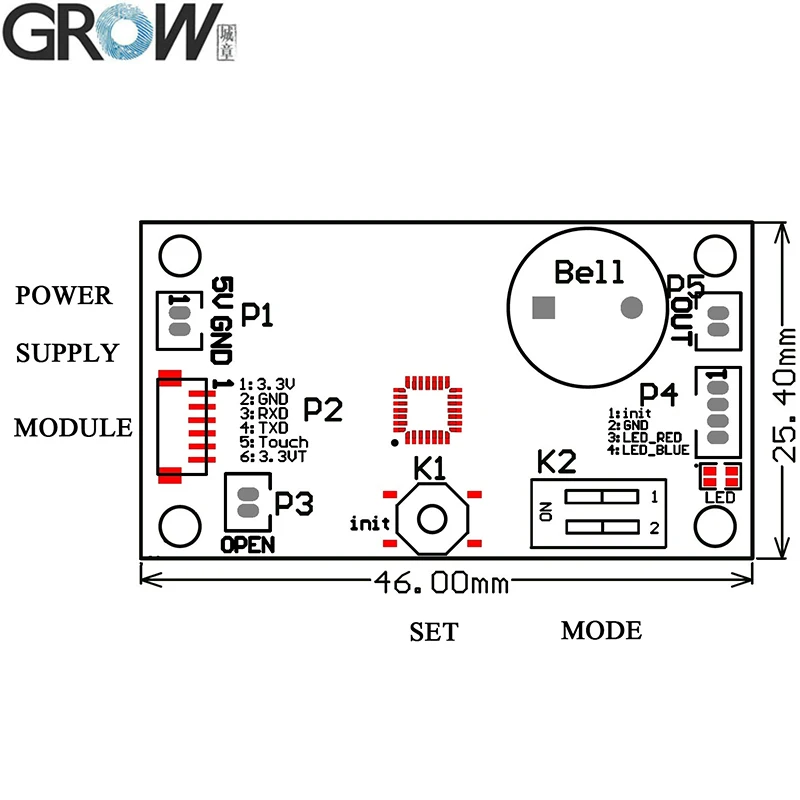

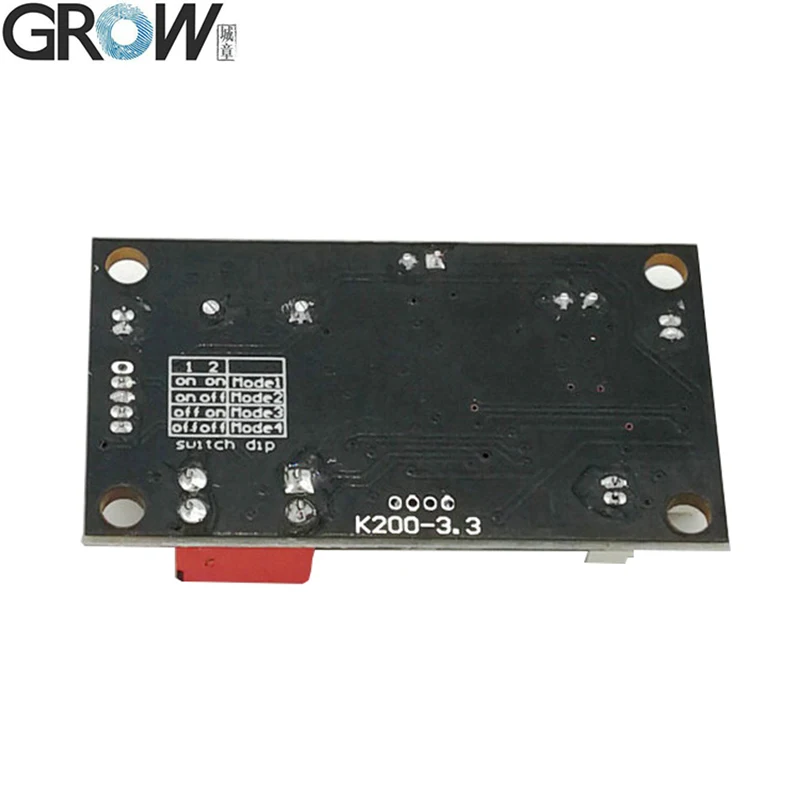

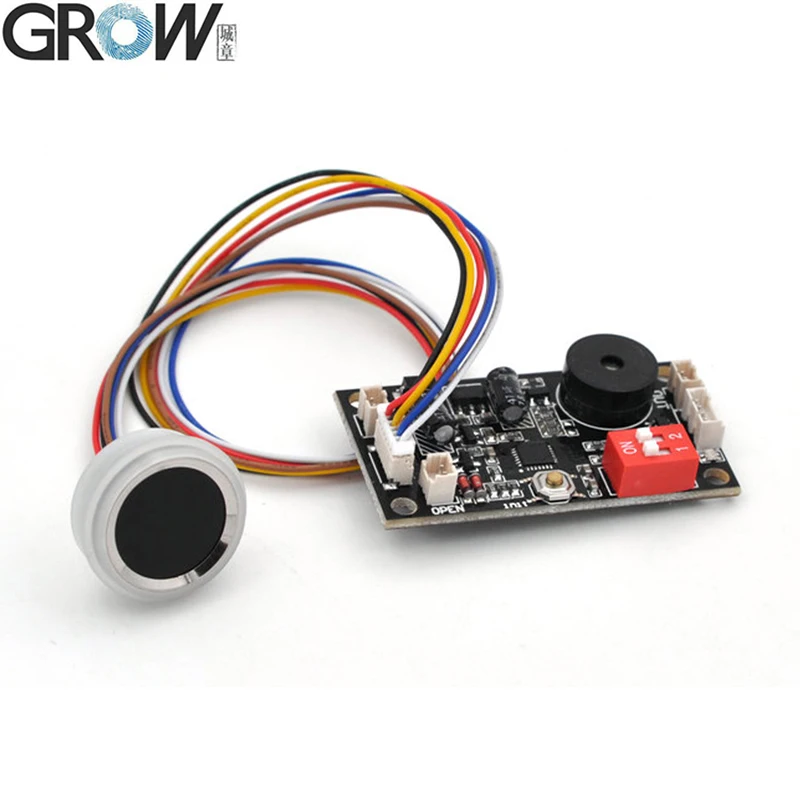

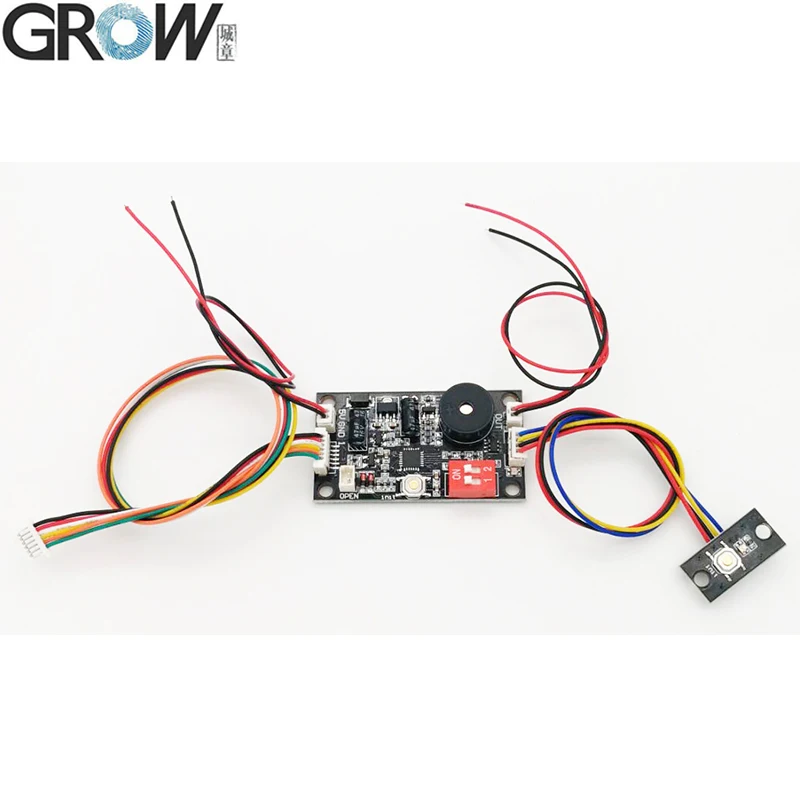

K200-3.3 схема печатной платы

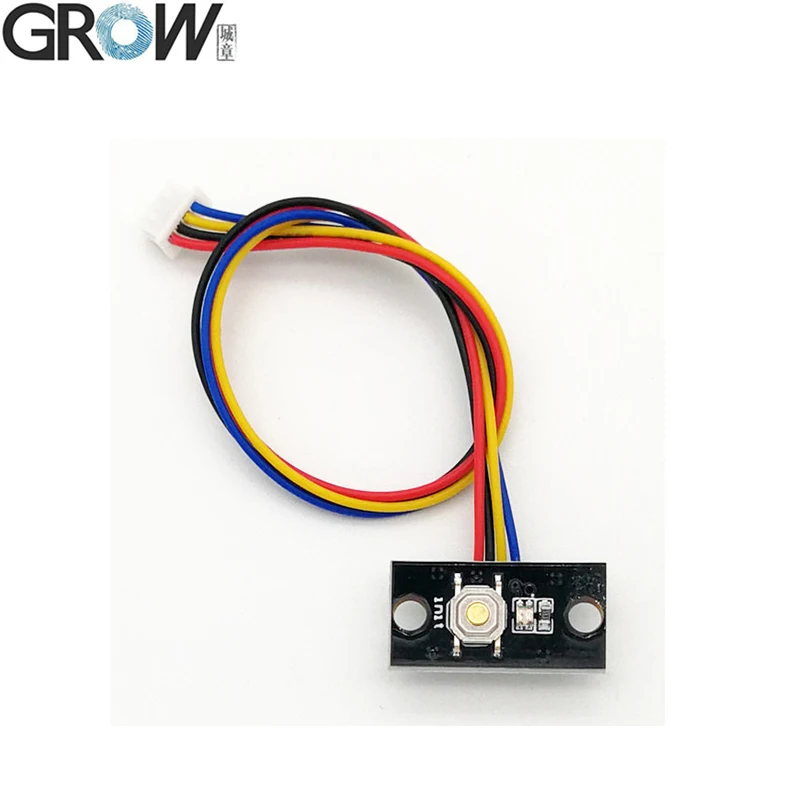

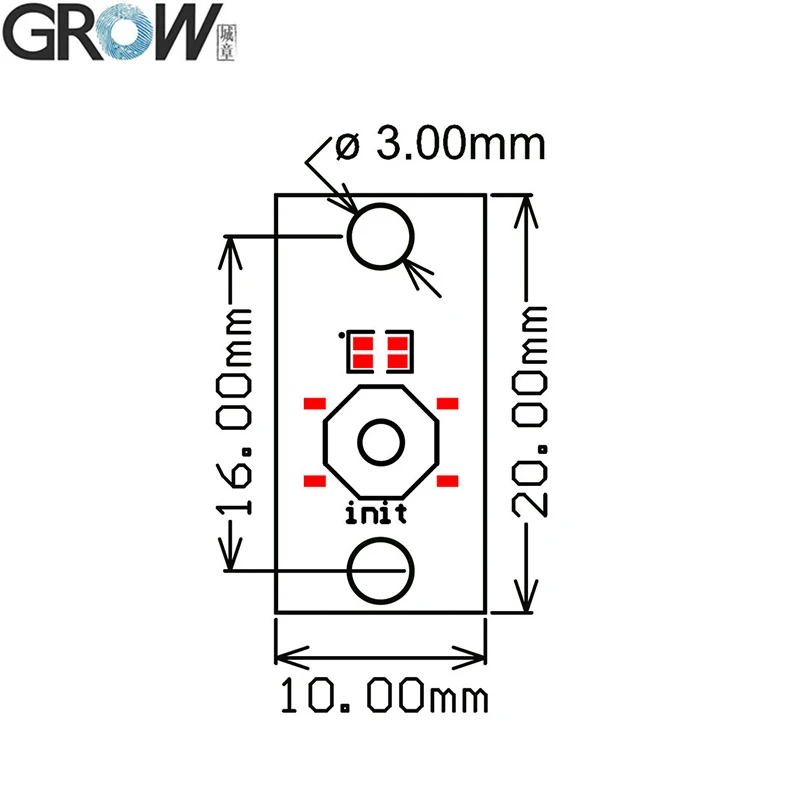

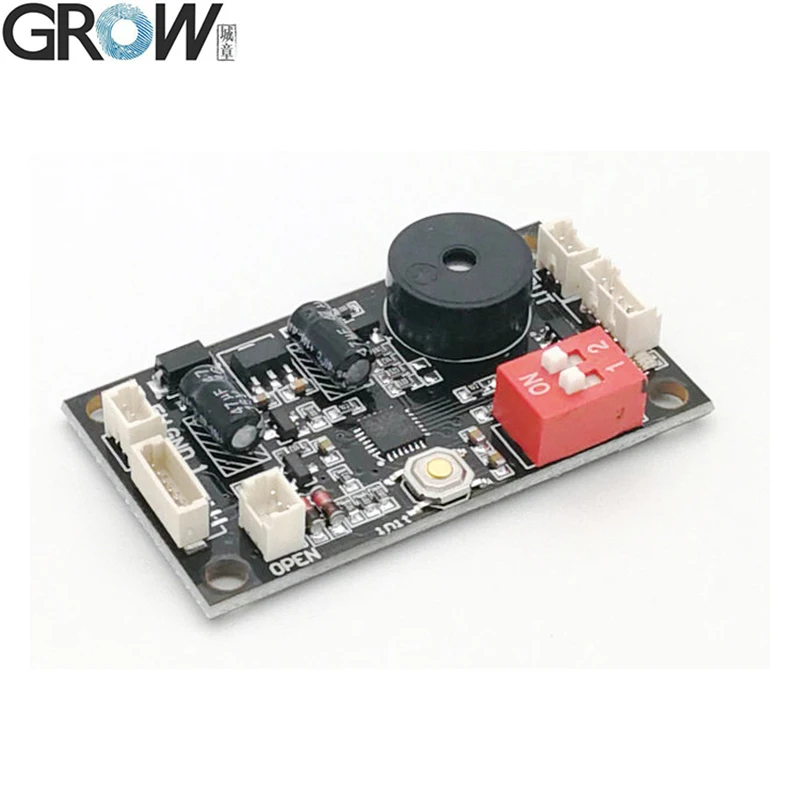

P4: удлинитель для кнопки и светодиодный. Схема печатной платы:

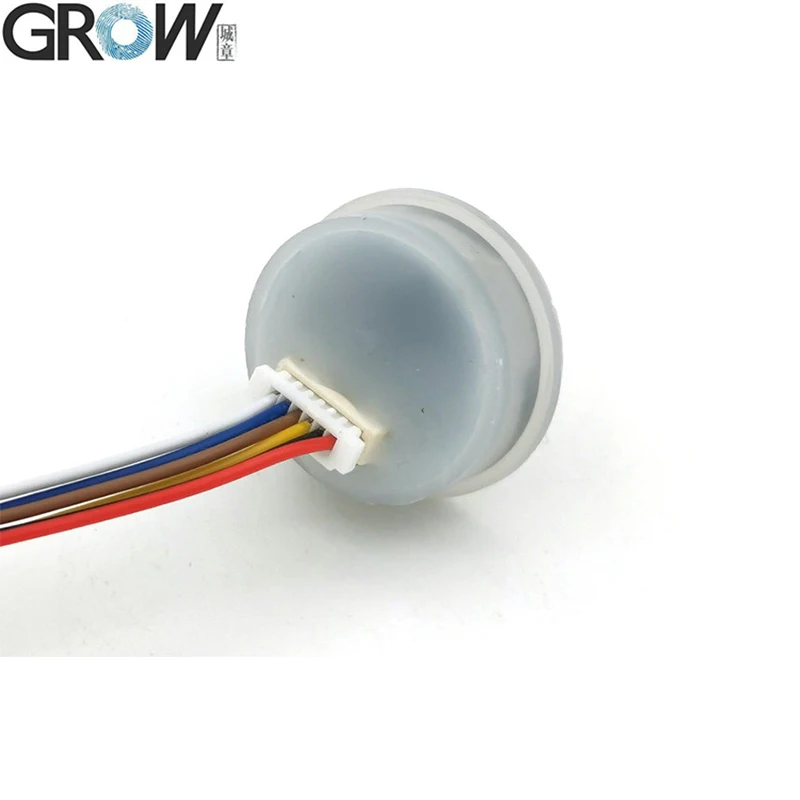

R502-F модуль отпечатков пальцев

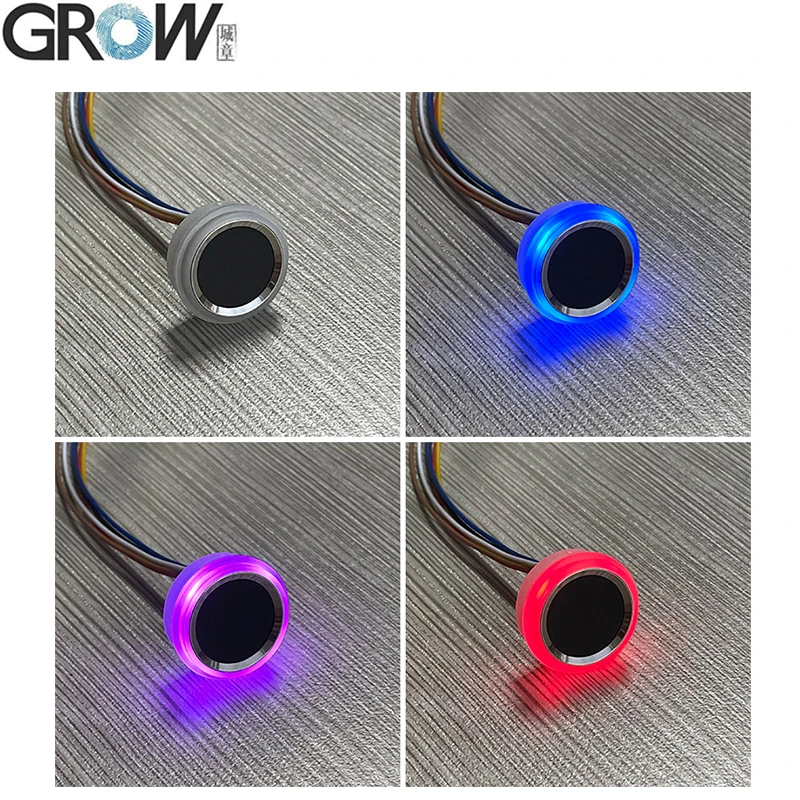

Светодиодный эффект

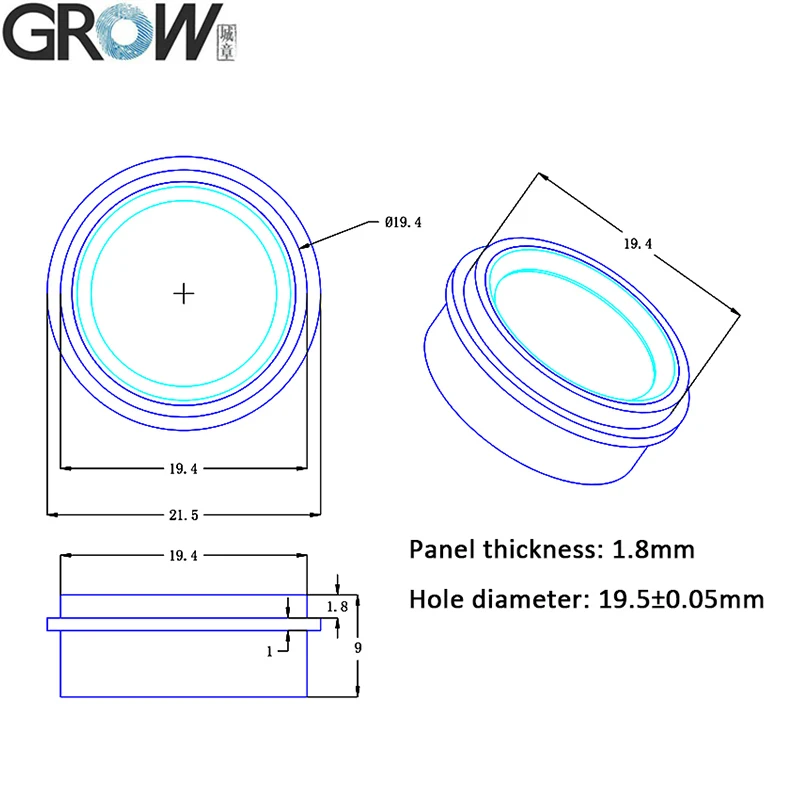

Размеры
