1. Интегрированный сбор изображений и чип алгоритма вместе, все в одном
2. Гибкость адаптации к условиям заключалась в том, что пальцы сухие, влажные пальцы, пальцы с легкой текстурой отпечатков пальцев и старые пальцы имеют высокую степень распознавания
3. Основные области применения: может быть встроен в различные конечные продукты, такие как: контроль доступа, посещаемость, Сейф

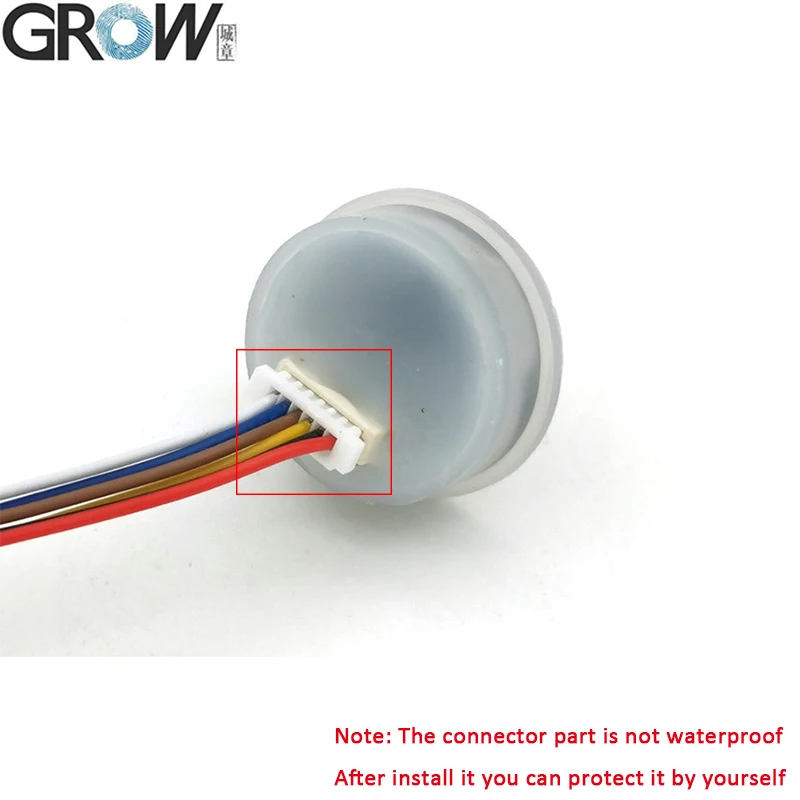

* R502-F-это водонепроницаемая конструкция. (за исключением части разъема, после установки R502-F вы можете защитить его самостоятельно)
* Уровень водонепроницаемости: IP65
* Когда температура окружающей среды в использовании сильно колеблется, это может повлиять на клей, что влияет на водонепроницаемость.
* R502-F может подключаться к плате управления отпечатком пальца K200-3.3,K202,K215-V1.3,K216,K219-A,K220,K236-A.
*** Разница между R502-F и R502-A:
R502-F-водонепроницаемая конструкция. R502-A нет.
Размер немного отличается.
*** Разница между R502-F и R503:
R503 имеет корпус из цинкового сплава, который легко устанавливается. Вы можете сделать отверстие M25 и установить его напрямую.
R502-F не имеет корпуса, но он меньше и водонепроницаем.
*** Разница между R502-F и R502:
Светодисветодиодный R502 находится в верхней части модуля, размер очень тонкий.
R502-F-круглый светодиодный, толще, чем R502, но водонепроницаемый.

Модель
R502-F
Тип
Емкостный модуль отпечатков пальцев
Интерфейс
UART(TTL)
Разрешение
508 DPI
Напряжение
DC 3,3 V
Емкость отпечатка пальца
200
Чувствительная матрица
192*192 пикселей
Рабочий ток
20 мА
Ток в режиме ожидания
Стандартное Сенсорное напряжение в режиме ожидания: 3,3 В, средний ток: 2 мА
Внешний размер модуля отпечатка пальца
Диаметр 21,5 (мм)
Внутренний размер модуля отпечатка пальца
Диаметр 19,4 (мм)
Высота модуля отпечатка пальца
9 (мм) (кроме разъема)
Эффективная зона сбора
Диаметр 15,5 (мм)

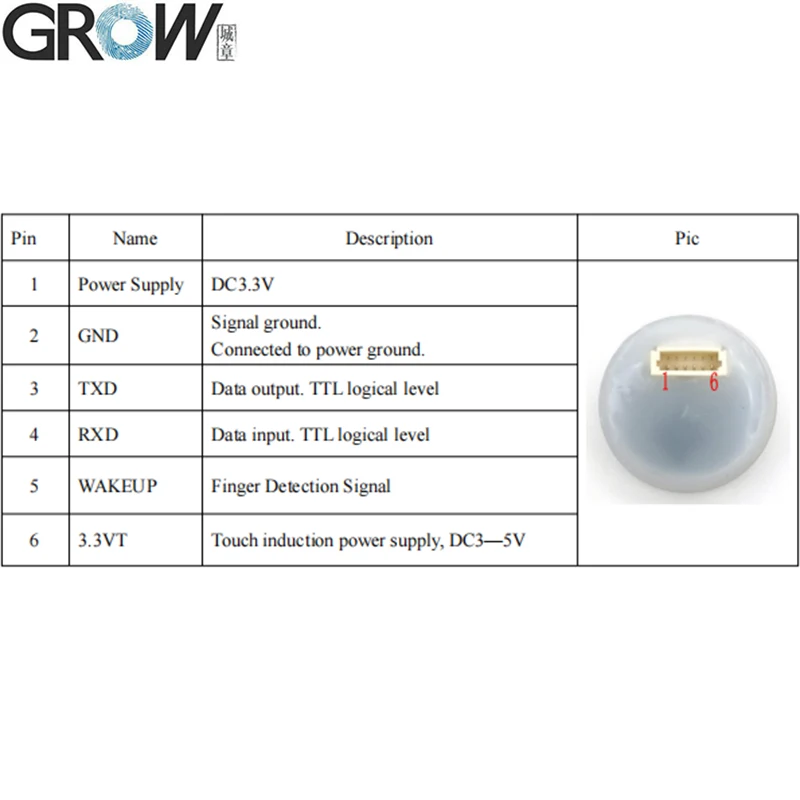

Разъем
MX1.0-6Pin
Светодиодный контроль
Да
Цвет светодиодный
Фиолетовый, синий и красный
Скорость сканирования
<0,2 секунды
Скорость проверки
<0,3 секунды
Метод подбора
1:1; 1:n
FRR
≤ 1%
FAR
≤ 0.001%
Рабочая среда
-20C --- 60C
Рабочая влажность
10-85%
Антистатическая Емкость
15 кВ
Интенсивность абразивного сопротивления
1 миллион раз
Скорость передачи данных (UART):
(9600 × N) bps где N = 1 ~ 12 (по умолчанию N = 6, ie 57600bps)

Предоставьте Бесплатные справочные SDK файлы для Arduino, Android,.Net,Windows и так далее.· Предоставьте Руководство пользователя
Вы можете скачать руководство пользователя R502-F по этой ссылке на сайт:
Https://www.dropbox.com/sh/epucei8lmoz7xpp/AAAmon04b1DiSOeh1q4nAhzAa?dl=0
R502-F операция отображения видео на Youtube:Https://youtu.be/sVrZ7S1slDw
Если вам нужны файлы SDK, пожалуйста, свяжитесь с нами.

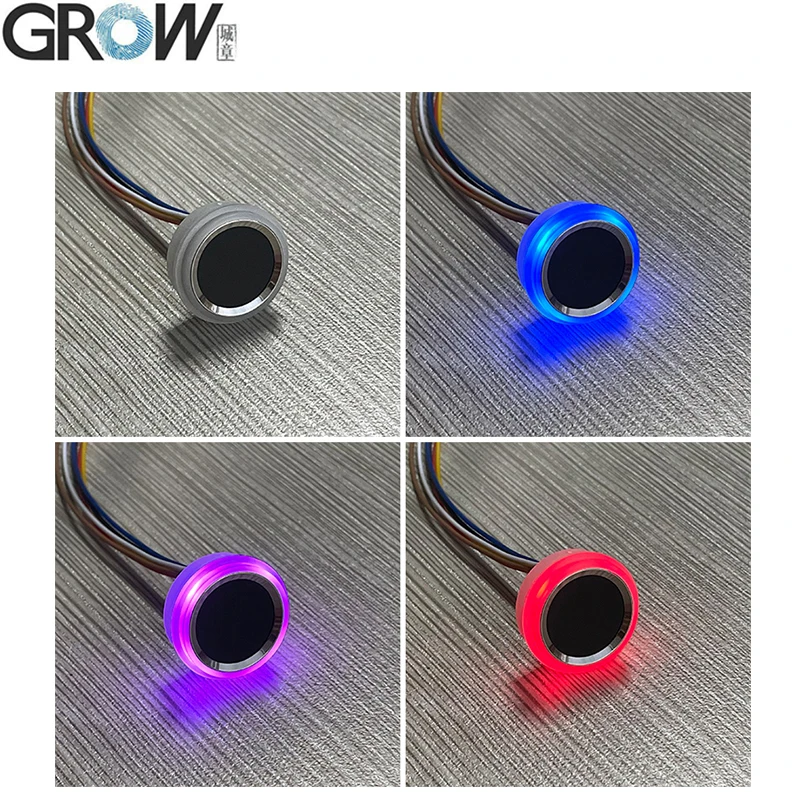

Светодиодный эффект

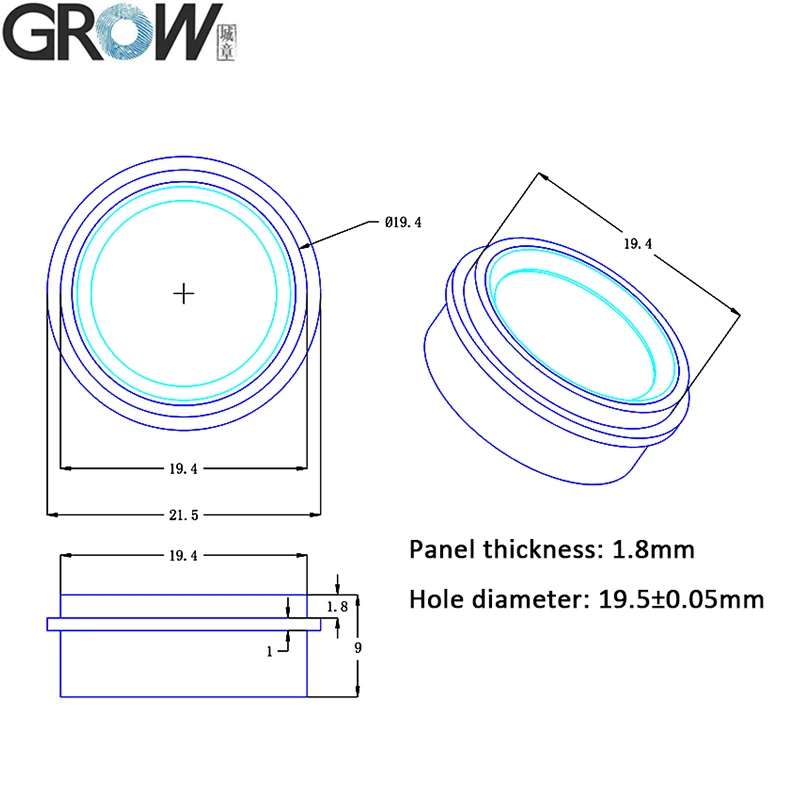

Размеры
