DIY наборы Бегемот коротковолновый PLL приемник комплект SSB/CW однодиапазонный приемник

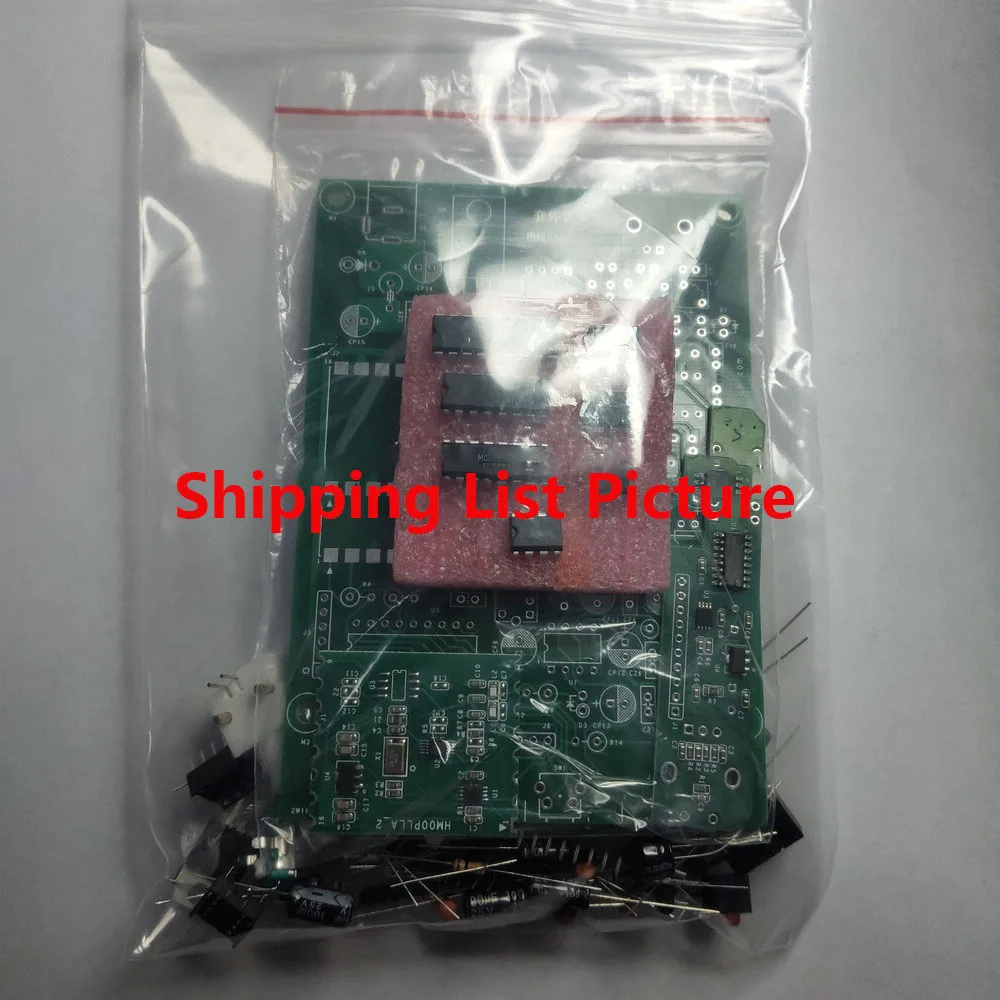

Это набор DIY, вам нужно припаять, когда вы его получите!
Набор первоначально разработан нашим магазином для начинающих, чтобы начать работу с энтузиастами коротковолновой волны. Он имеет следующие особенности:

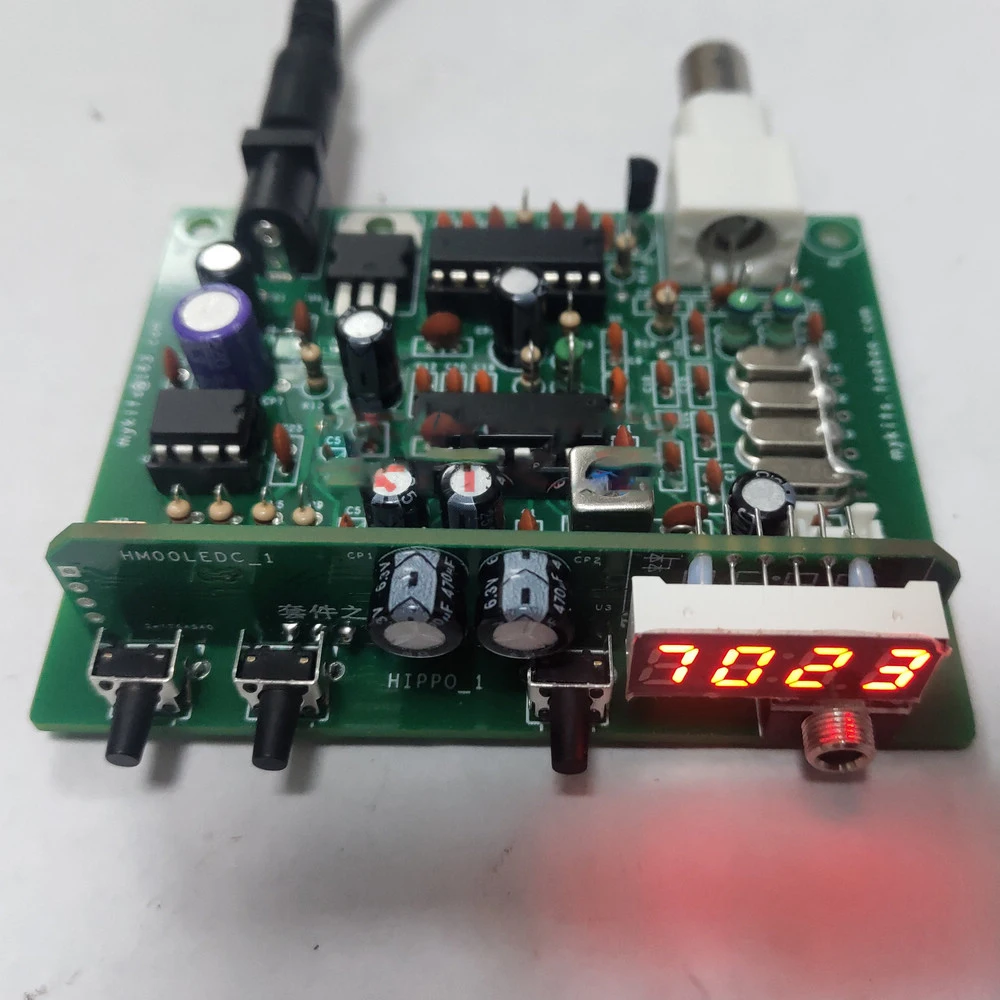

1. Используйте микрокомпьютер STC15W408AS с одним чипом в качестве главного управления, встроенный локальный осциллятор PLL и Встроенный канал индикации частоты (с помощью семиссегментной светодиодный цифровой трубки, дисплей-1 кГц, на фото есть разница в цвете, фактический цвет красный), рабочая частота охватывает 7,000-7,100 МГц, поддерживает CW, USB и LSB три режима, 1 кГц шаг.
2. Приемник использует TA2003 для получения и смешивания. После того, как выходной сигнал 10,7 МГц фильтруется кристаллическим фильтром, он подключается к TA7613 для частоты ударов, поддерживая демодуляцию сигнала SSB/CW, и решение является зрелым и надежным.
3. Оригинальный код этого магазина, встроенный цифровой регулятор громкости потенциометра, поддержка автоматической экономии конфигурации, поддержка калибровки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 100 Гц ~ 900 Гц).

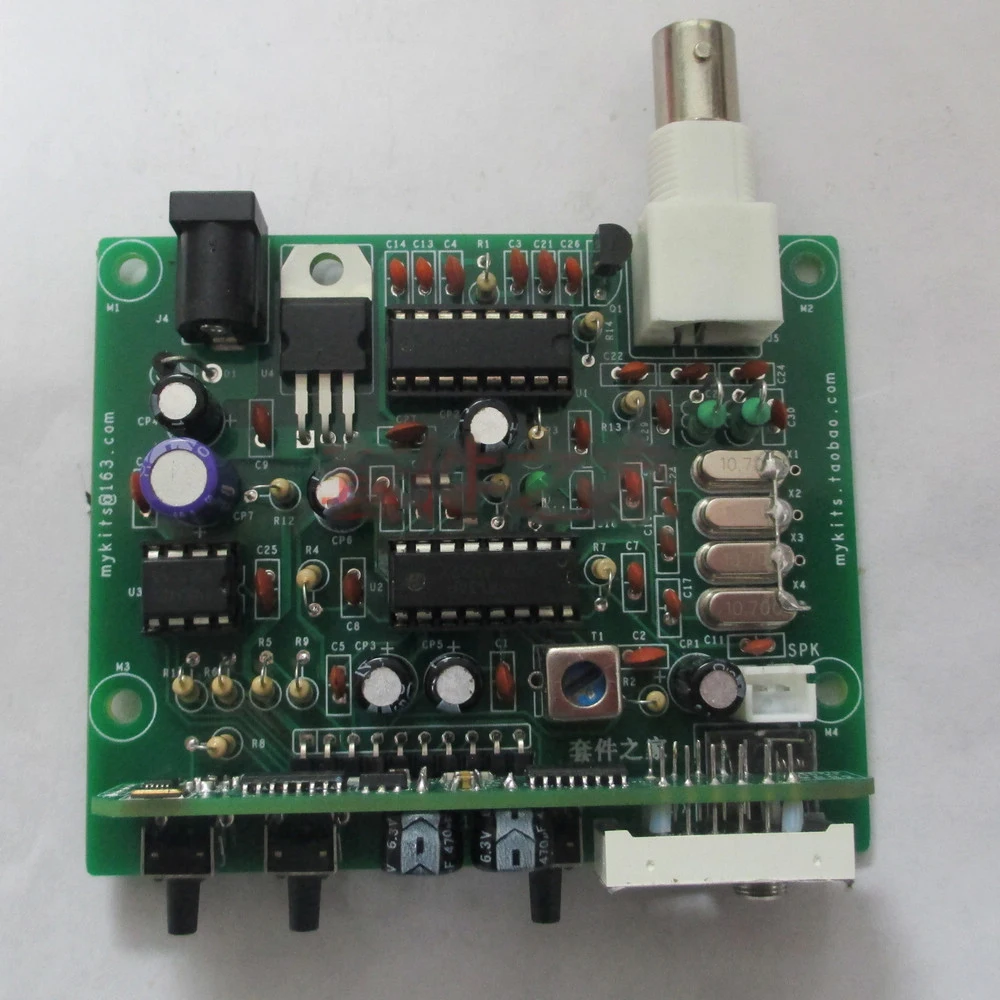

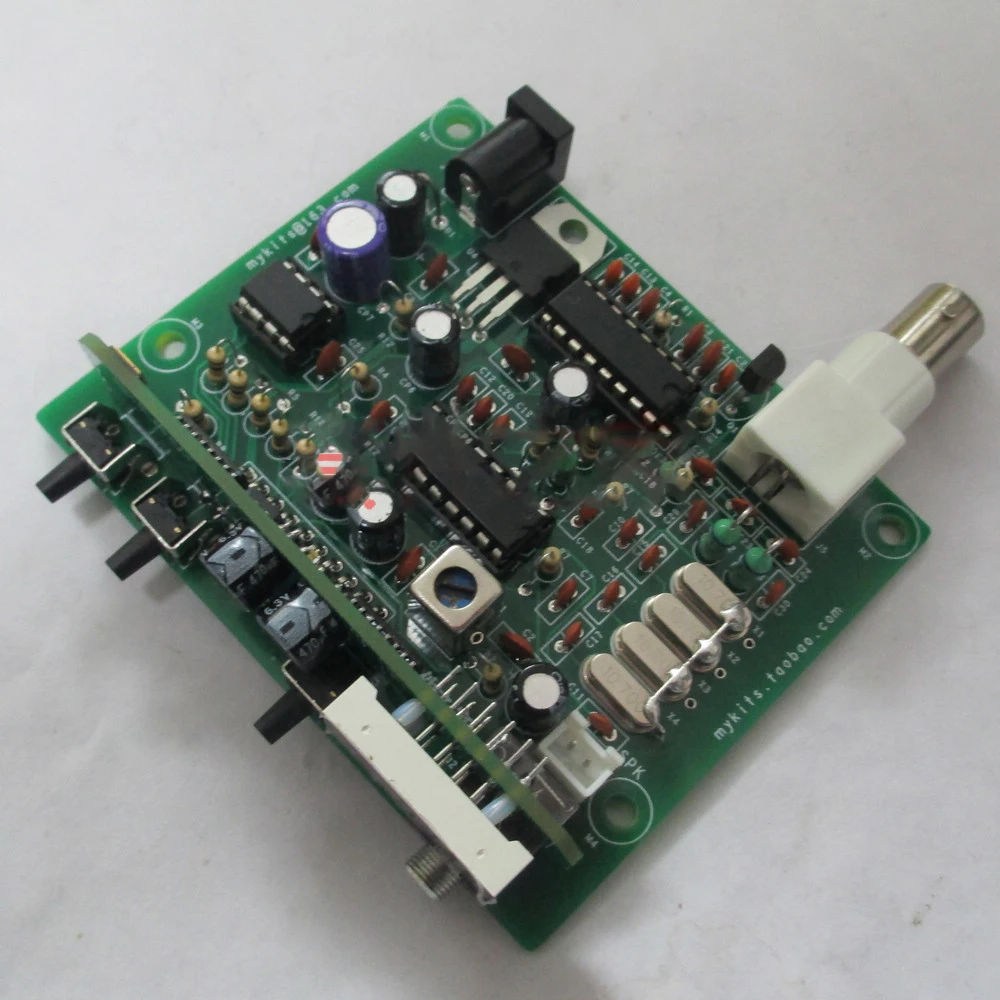

4. Источник питания 12 В, размер платы PCB составляет 84*70 мм, который можно удобно поместить в алюминиевый чехол 88*30*70 мм.
Основные индикаторы
Источник питания: 12 В
Получайте Ток покоя: 100 мА @ 12 В
Частотный диапазон: 7,000-7,100 МГц, 1 кГц шаг
Режим работы: CW, USB, LSB
