Наборы сделай сам, набор приемников для коротковолнового бегемота SSBCW, один узкополосный приемник

Бегемот коротковолновый PLL приемник комплект SSB/CW однодиапазонный приемопередатчик

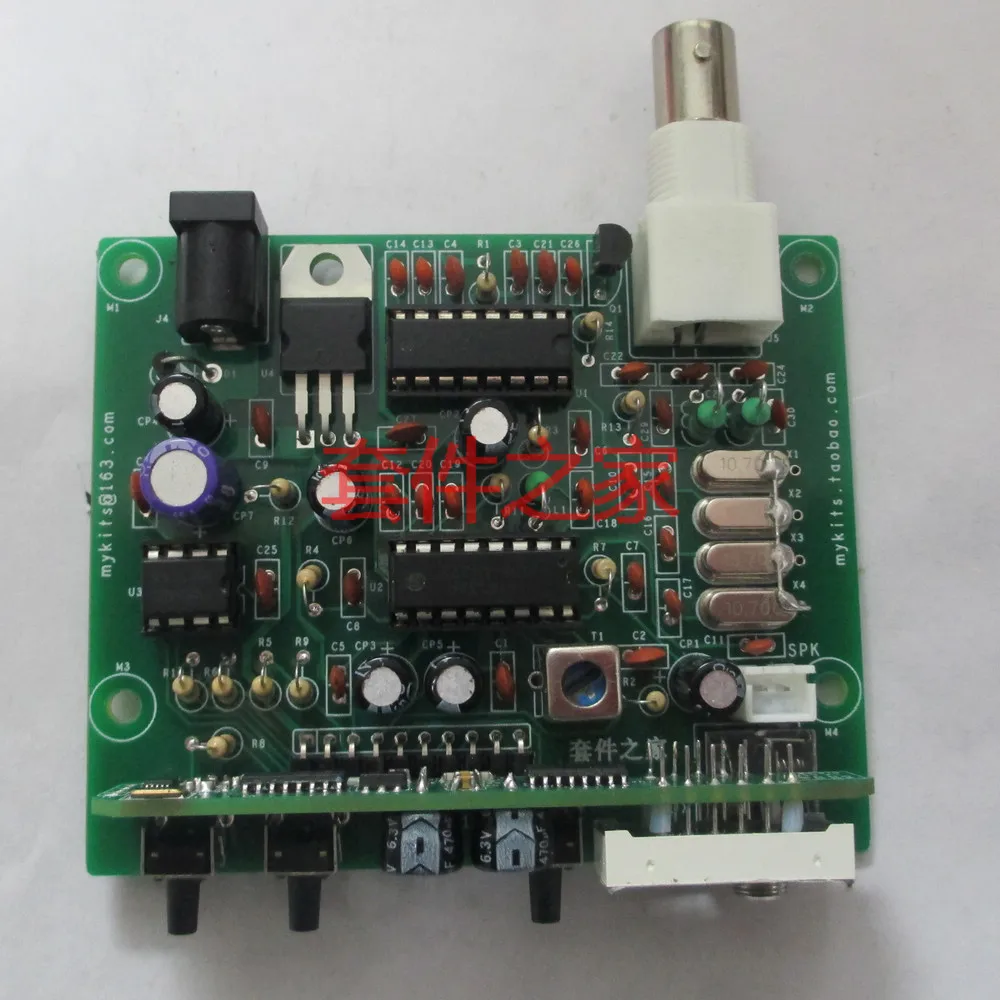

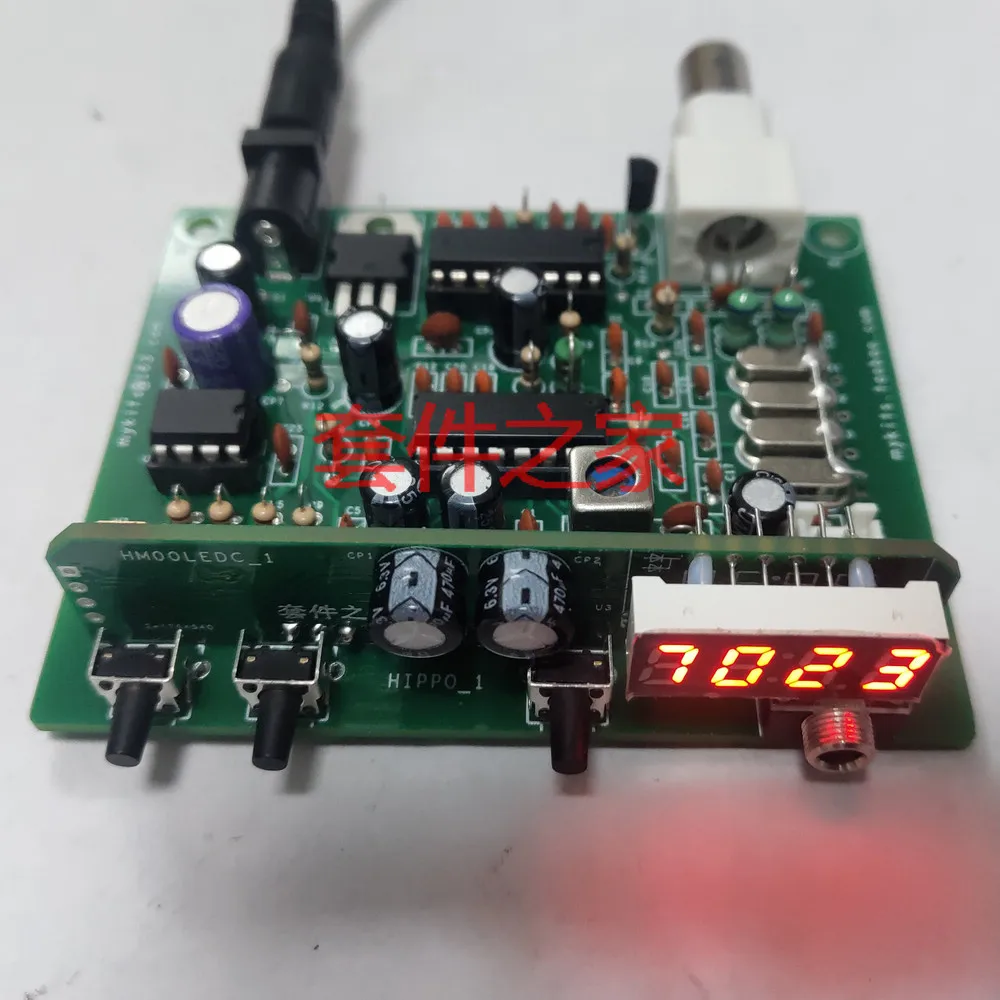

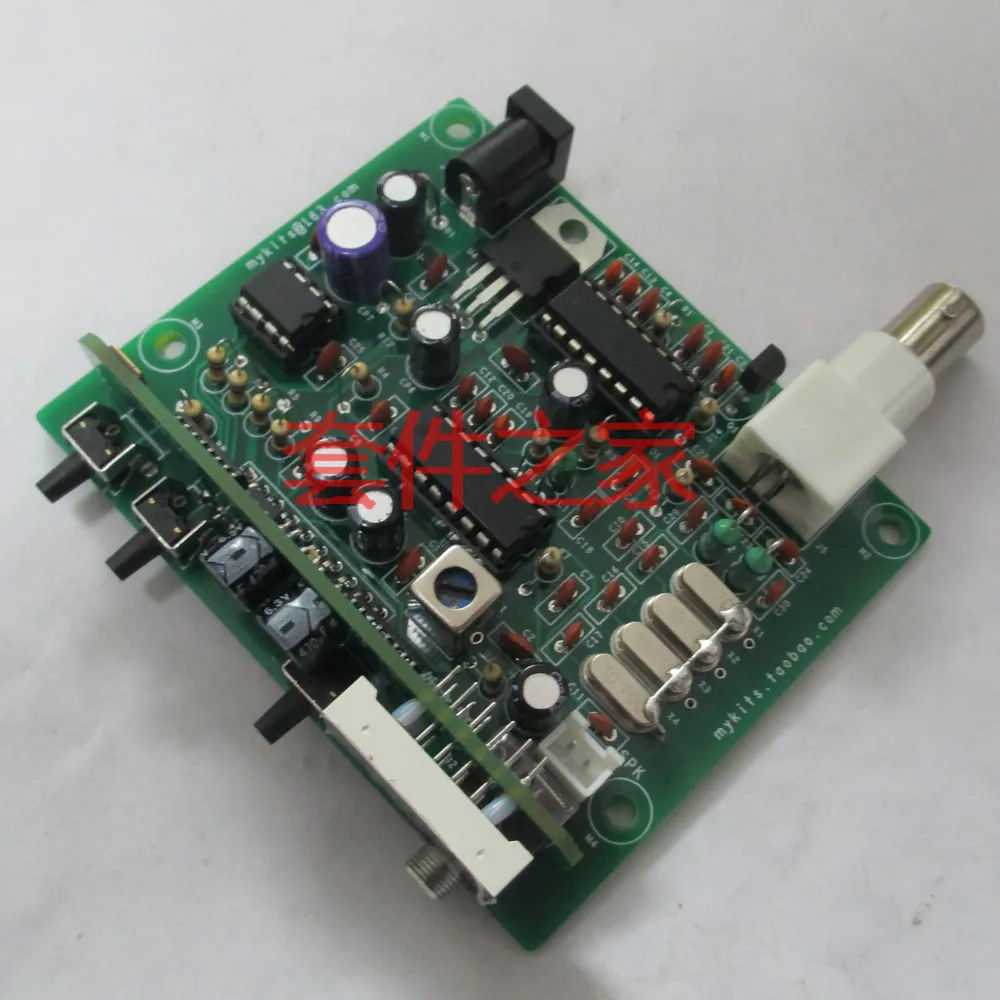

Набор первоначально разработан нашим магазином для начинающих, чтобы начать работу с энтузиастами коротковолновой волны. Он имеет следующие особенности:1. Принять STC15W408AS однокристальный микрокомпьютер в качестве главного управления, встроенный PLL локальный осциллятор, автономный Частотный индикатор (с помощью семиссегментной светодиодный цифровой трубки, дисплей блока 1 кГц, на фото есть разница в цвете, фактический цвет красный), рабочая частота охватывает 7,000-7,100 МГц, поддерживает CW, USB и LSB три режима, 1 кГц шаг.2. Приемник использует TA2003 для получения и смешивания. После того, как выходной сигнал 10,7 МГц фильтруется кристаллическим фильтром, он подключается к TA7613 для частоты удара и поддерживает демодуляцию сигнала SSB/CW. Решение является зрелым и надежным.3. Оригинальный код этого магазина, встроенный цифровой регулятор громкости, поддержка автоматической настройки сохранения, поддержка калибровки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 100 Гц ~ 900 Гц).4. Источник питания 12 В, размер платы PCB составляет 84*70 мм, который можно удобно поместить в алюминиевый чехол 88*30*70 мм.Основные индикаторыИсточник питания: 12 ВПолучайте Ток покоя: 100 мА @ 12 ВЧастотный диапазон: 7,000-7,100 МГц, 1 кГц шагРежим работы: CW, USB, LSB
