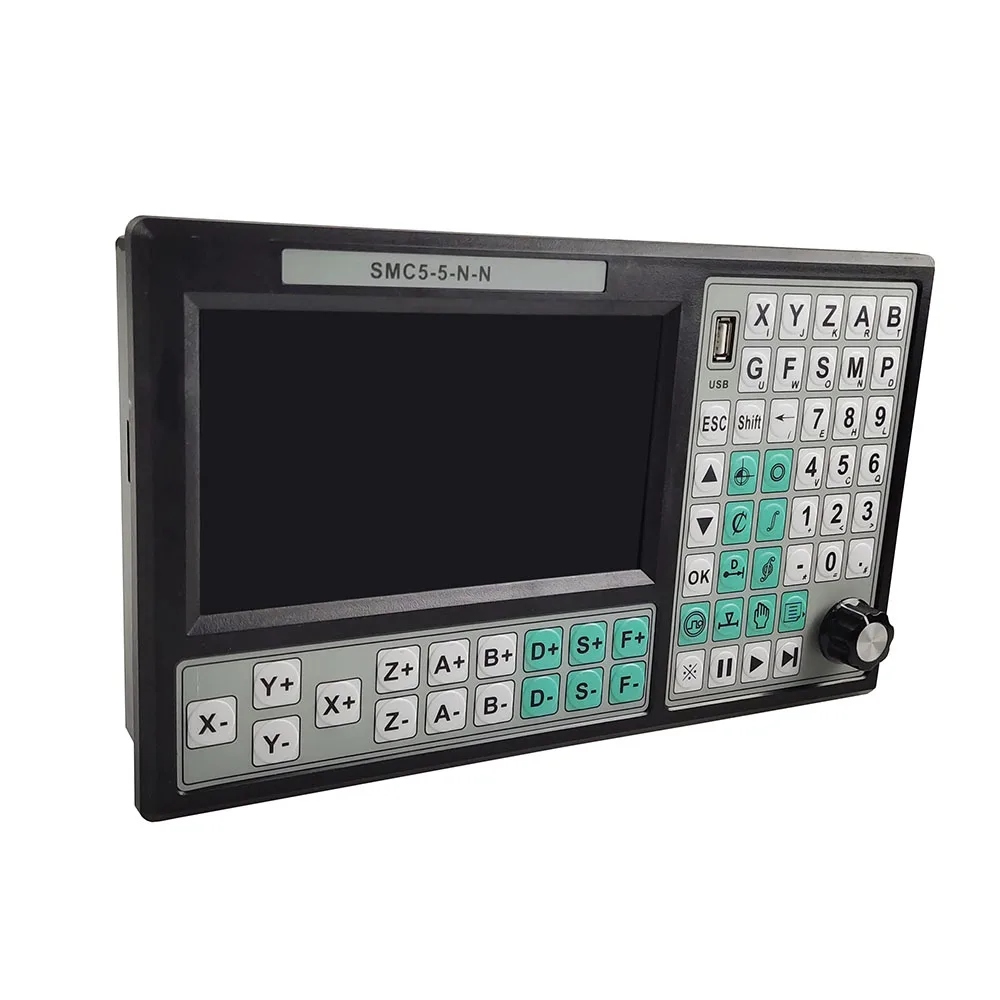

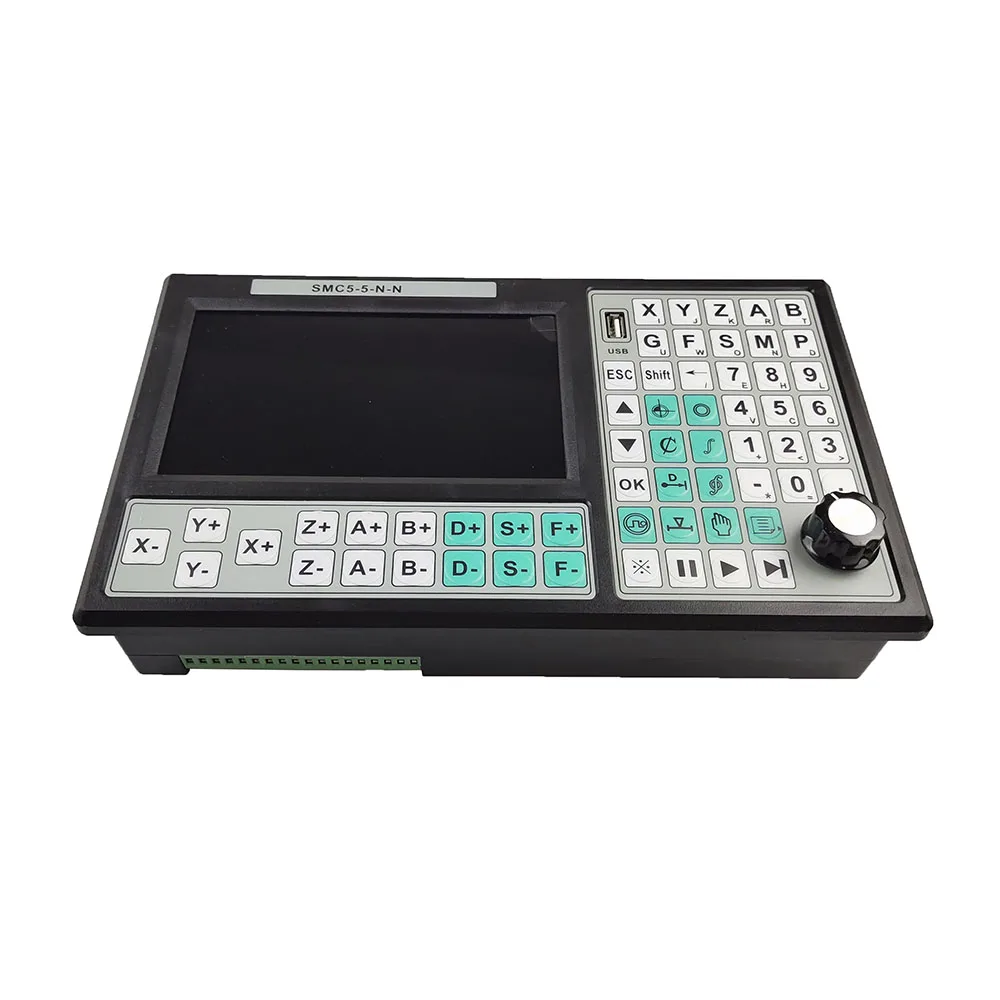

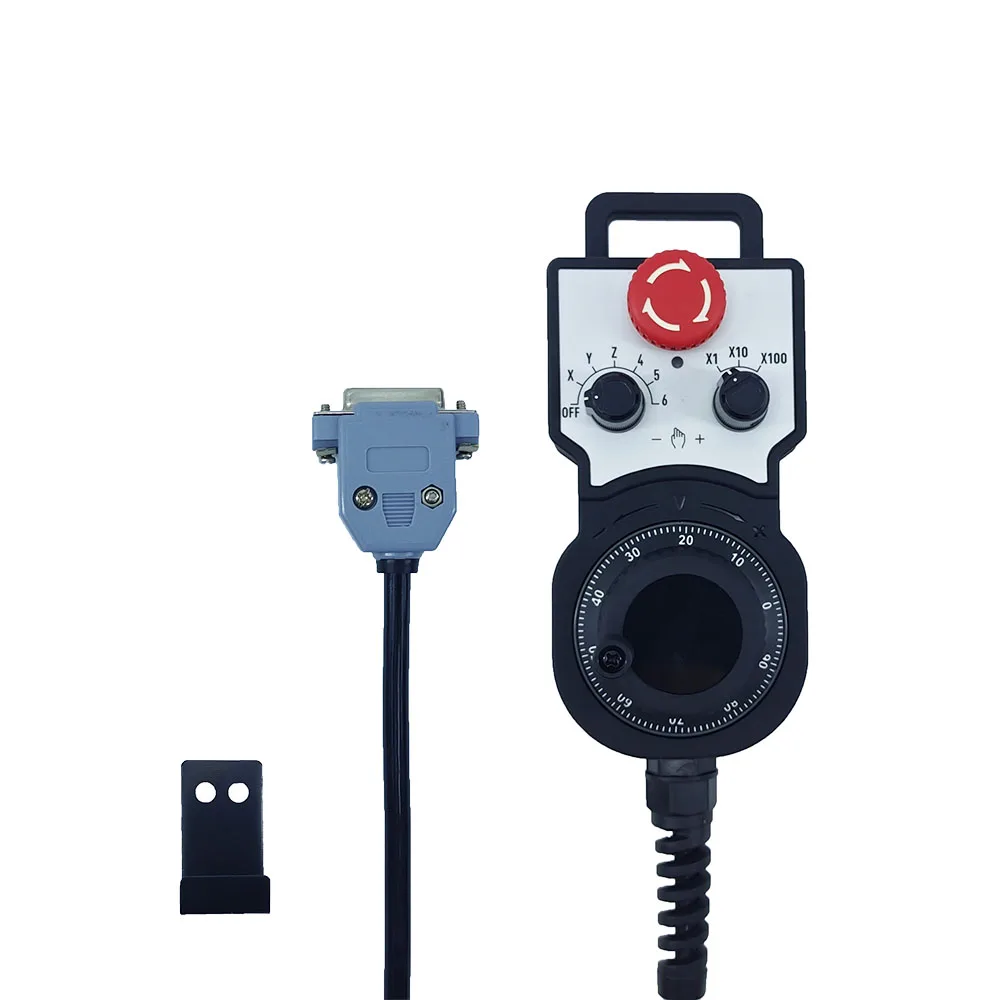

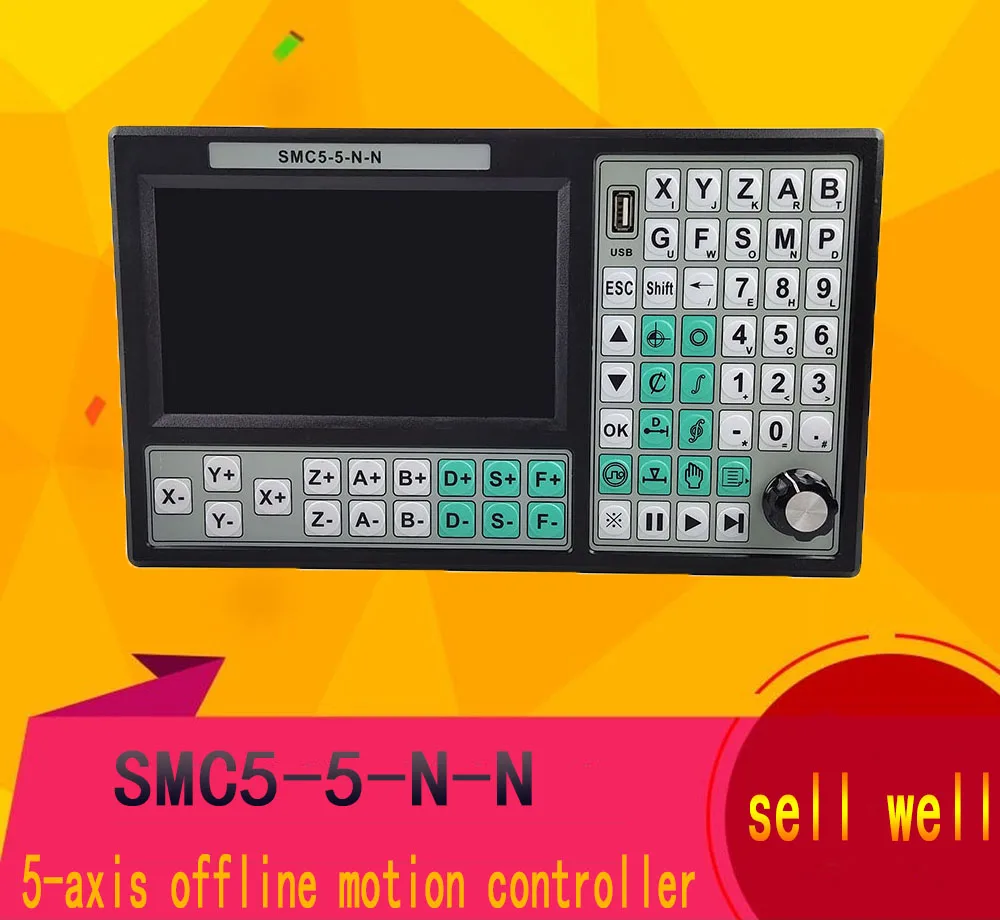

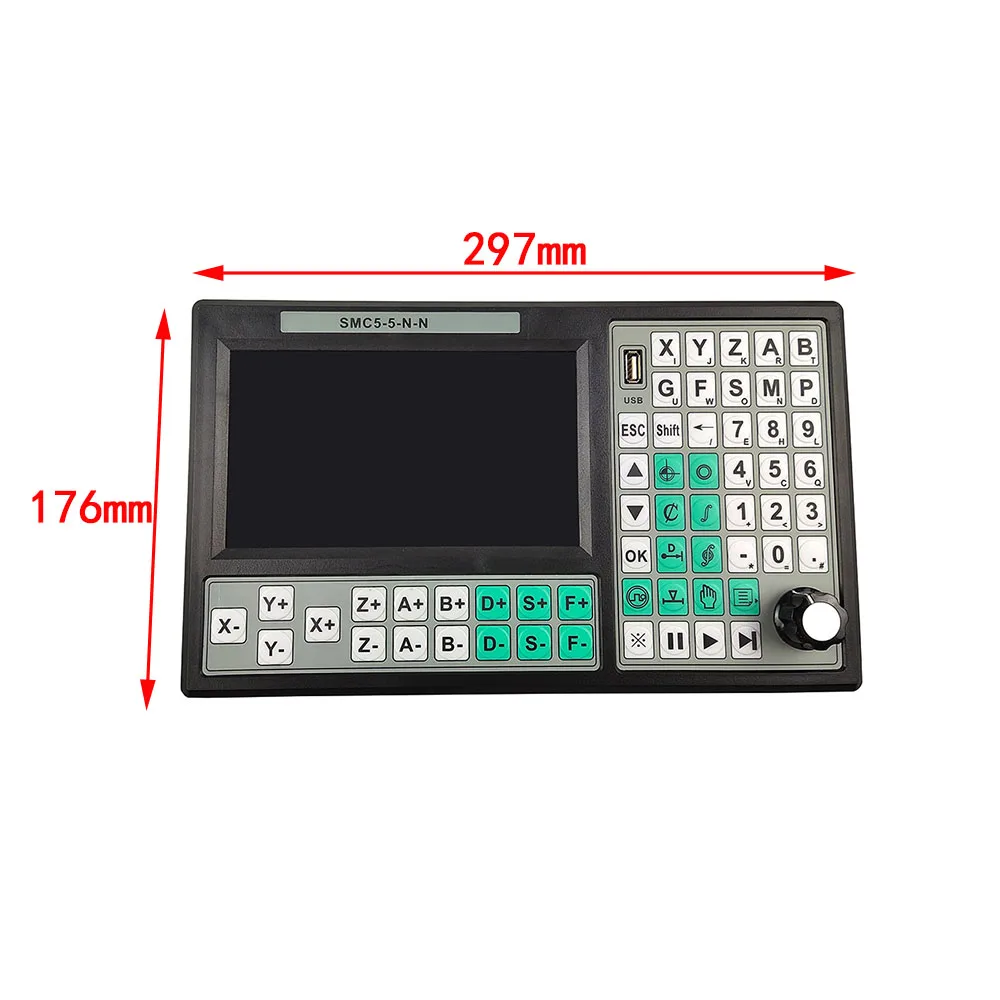

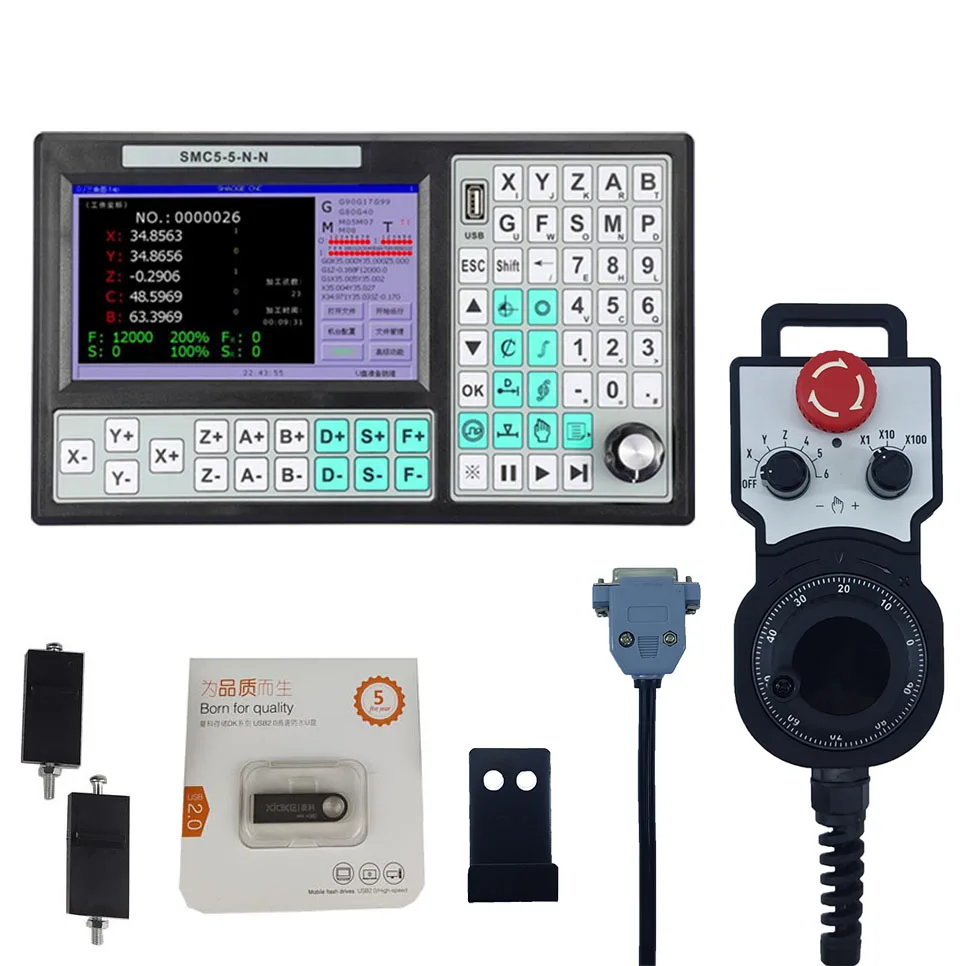

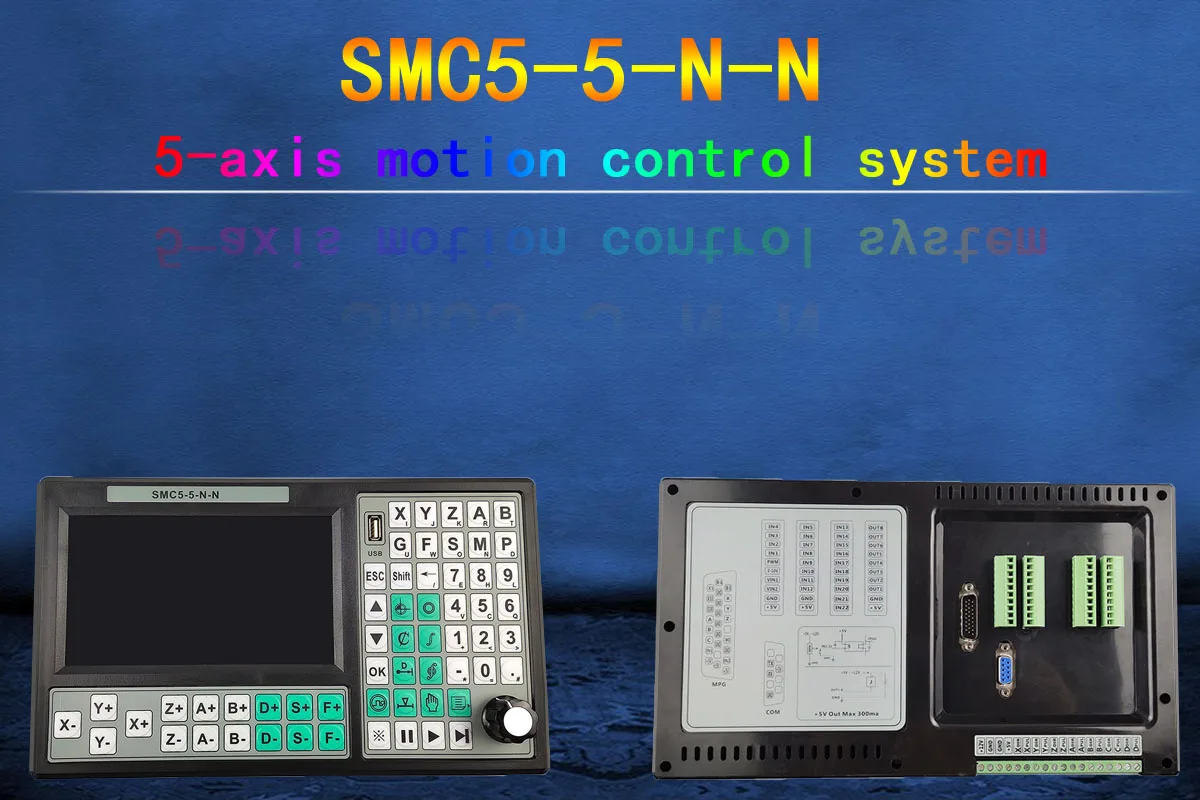

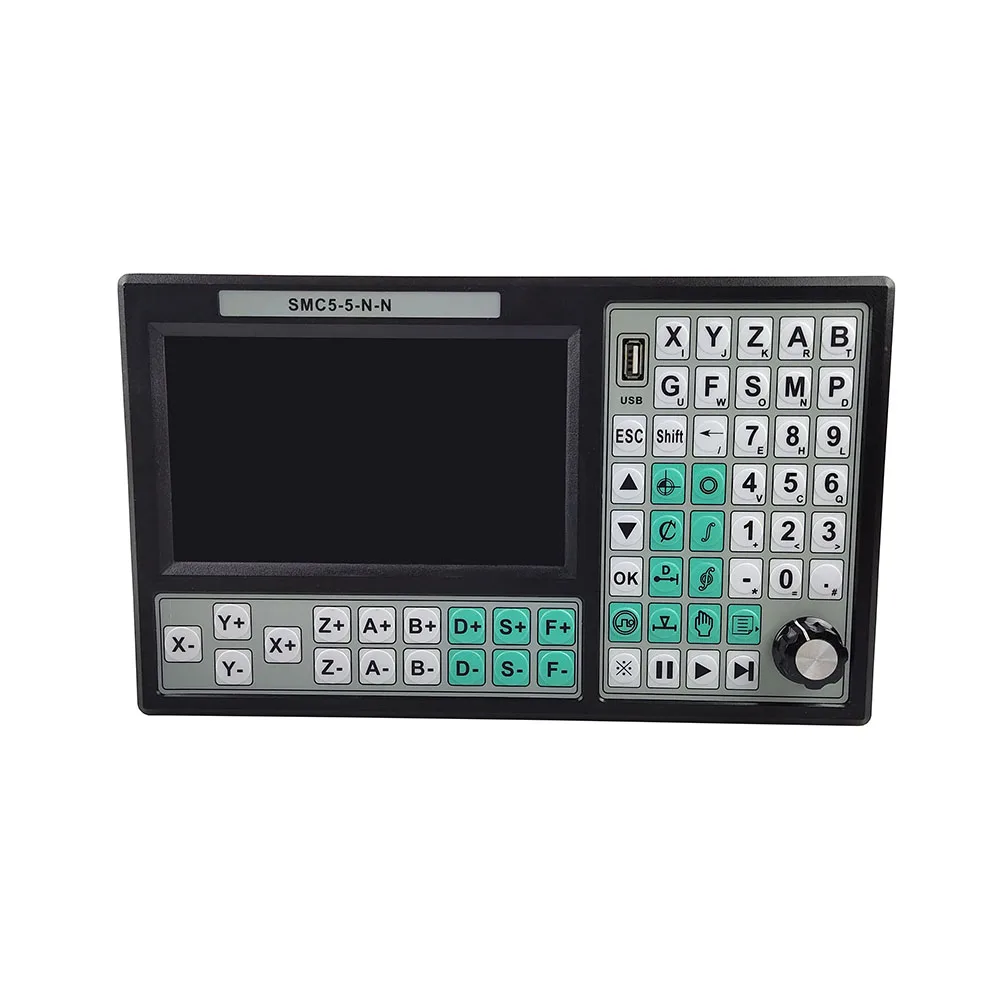

Набор 5-осевых автономных контроллеров с ЧПУ, система управления движением SMC5-5-N-N 500 кГц, 7-дюймовый экран, 6-осевой маховик аварийной остановки

Введение:

Система управления представляет собой недавно разработанный «контроллер движения» с использованием высокопроизводительного 32-битного ЦП и высокопроизводительного ПЗУ, оснащенного семидюймовым ЖК-дисплеем, удобный интерфейс «человек-машина» окна, память с внешним USB-портом и встроенной TF-картой (пользователь на выбор), большое пространство для хранения, рабочее напряжение 12-24 вольт, Сверхширокий вход, сенсорная клавиатура.Система обладает характеристиками высокой надежности, высокой точности, низкого уровня шума и удобства в эксплуатации. Простые и четкие параметры сделают вашу работу простой и быстрой. Функция настройки ввода/вывода удобна для использования и обслуживания.

Особенности:

Пятиосевая связьМногомикро многострочный сегментный алгоритм прямого управленияПятиосевая линейная интерполяция и пятиосевая многомикро многолинейная непрерывная интерполяцияПоврежденная линия продолжает контролироватьФункция координат сохранения при отключении питанияПоддержка интерфейса управления маховиком.

Основная функция:

Настройка параметров: может устанавливать различные параметры управления, связанные с обработкой и эксплуатацией, для достижения наилучшего результата обработки.Ручное управление: может осуществлять ручную, пробежку, возврат к нулю программы, возврат к механическому нулю, координатную очистку и другие операции.Управление программами: новое, удаление, изменение, чтение, сохранение, копирование и вставка, автоматическая обработка, непрерывная, пауза и другие функции могут выполняться в программе.Внешнее Руководство: для простоты использования можно определить множество внешних ручных функцийВнешний контроллер маховика: вы можете установить размер шага каждого шага, поддерживая как режимы положения, так и режимы скорости.Функция обучения: можно определить внешний вход или вход управления панелью.Свободный выбор функции ввода: возможность ограниченного количества входных портов для удовлетворения различных потребностей пользователя

Состав оборудования:

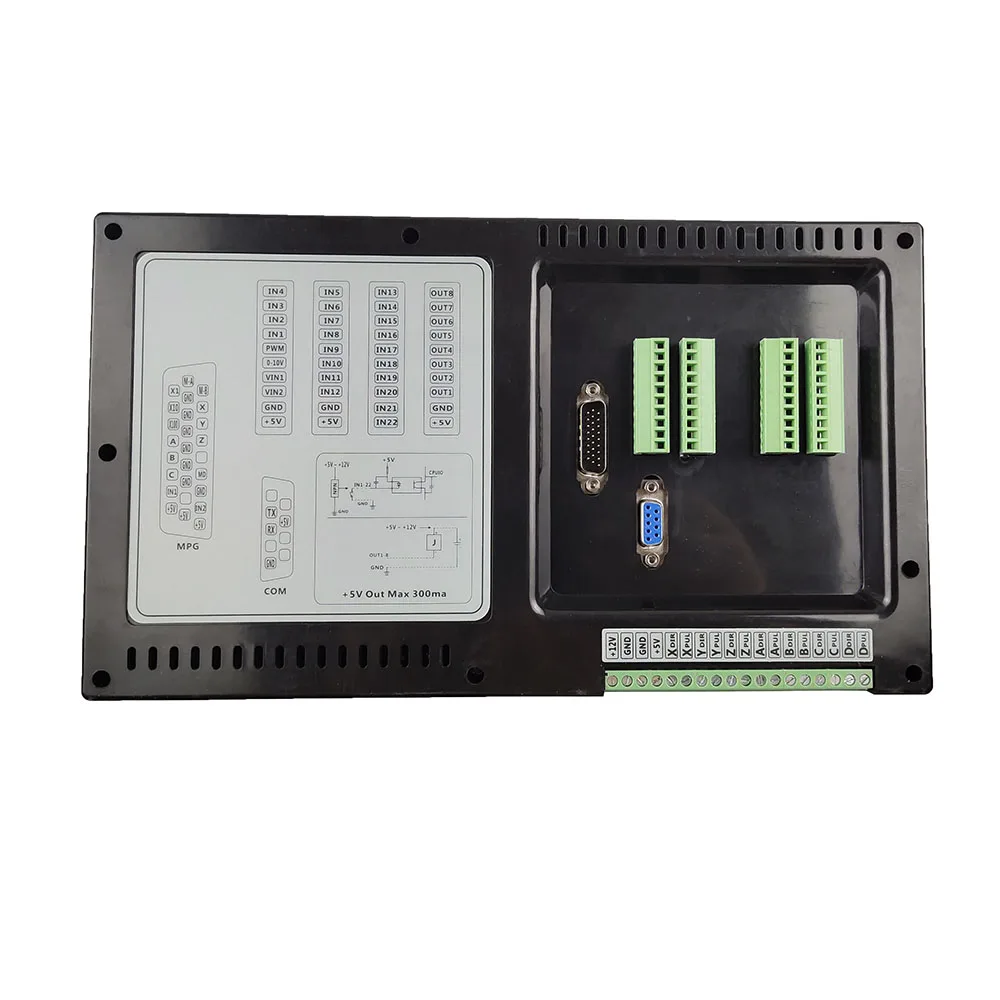

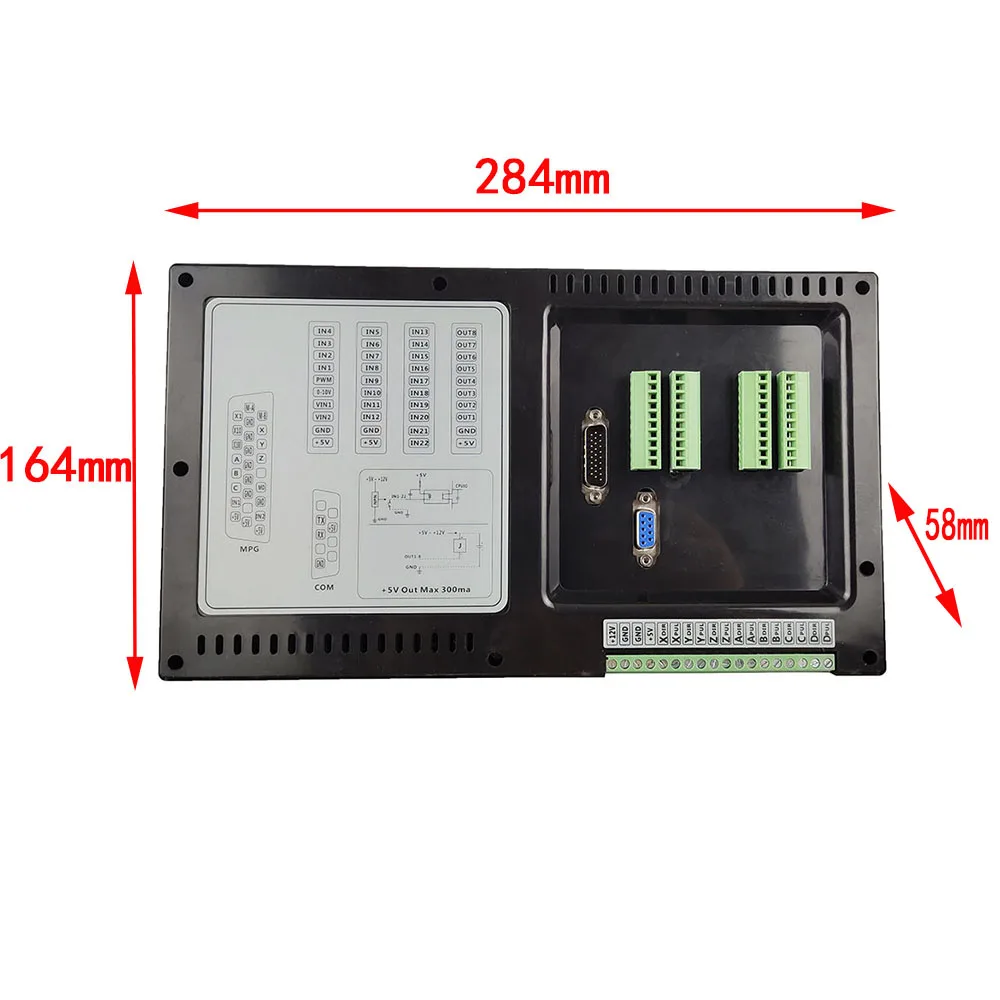

Высокая производительность, Высокоскоростной 32-битный процессор ARM, высокая производительность FPGAЖК-дисплей (разрешение: 800 × 480)Вход/выход (2 канала оптической изоляции, вход 10 мА, 8 каналов оптической изоляции, поток вниз бака, выход 500 мА)

Технические индикаторы:

1 Минимальный блок данных дисплея: 0,001 мм2. Нормальная точность: ± 2 ПП3 Непрерывная точность прямых углов: в нормальном состоянии она составляет 1/4 от высоты углового Лука (можно определить как любое значение)4 Максимальный размер данных ± 99999,999 мм5 Максимальная выходная частота импульса составляет 500 кГц (все Пять осей могут быть 500 кГц одновременно)6 количество осей управления 5 осей (X, Y, Z, 4, 5)7. Количество осей связи 5-осевая связь и 5-осевое многомикро многолинейное сегментное перспективное управление интерполяцией8 Поддержка входа управления маховиком опциональный режим скорости или режим положения9. Интеллектуальный программный лимит заранее прогнозирует точку замедления, реверс будет автоматически выпущен, что делает управление более удобным10. Поддержка U-диска, встроенная память может быть расширена до 32 Гб
