D52-2066 6 в 1 Din-рейка монитор переменного тока Напряжение Ток коэффициент мощности активный кВтч 110 В 220 В 380 В 100А Электрический измеритель частоты Вольт Ампер

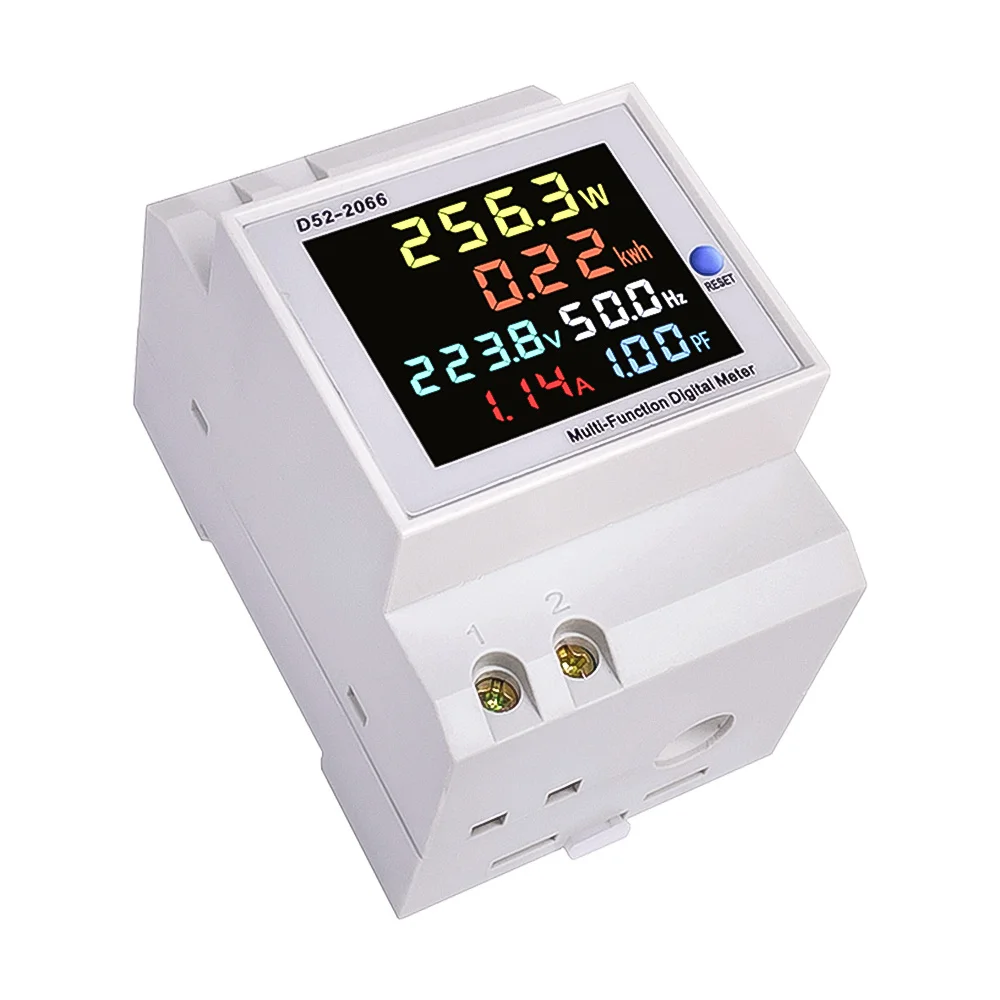

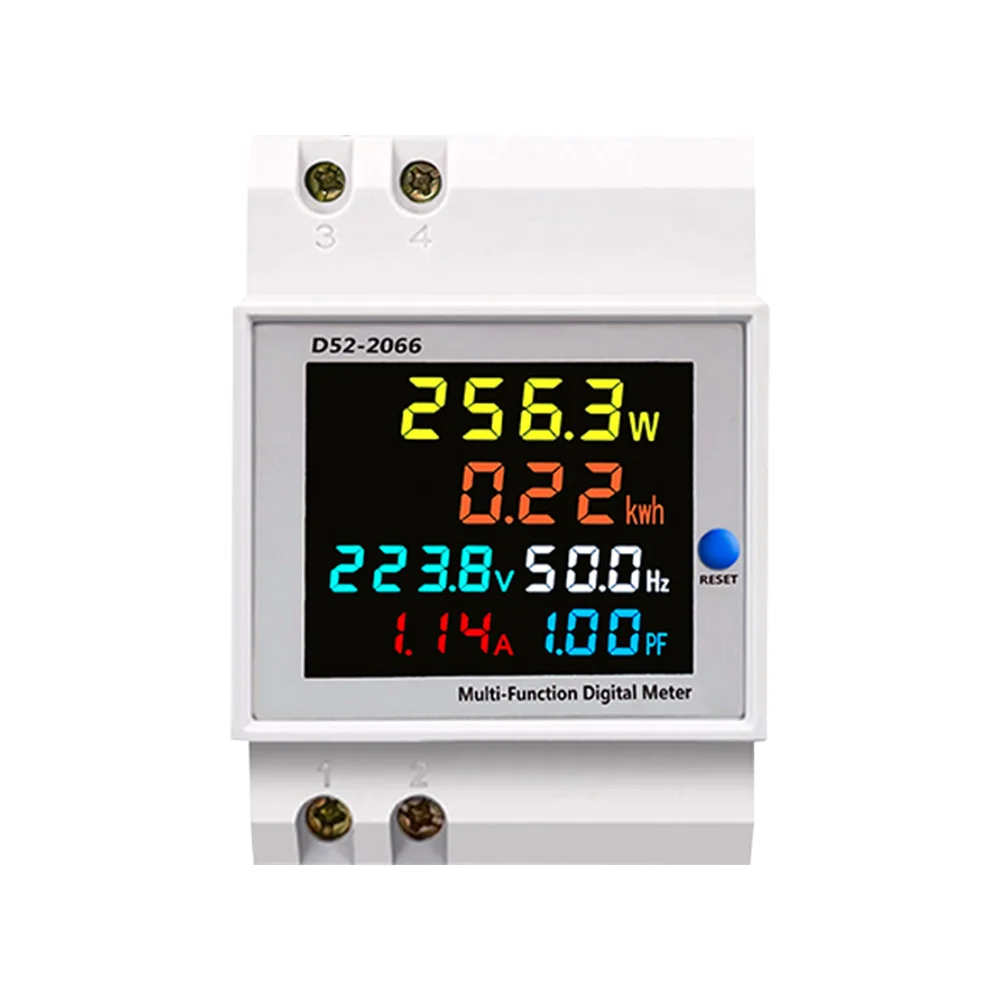

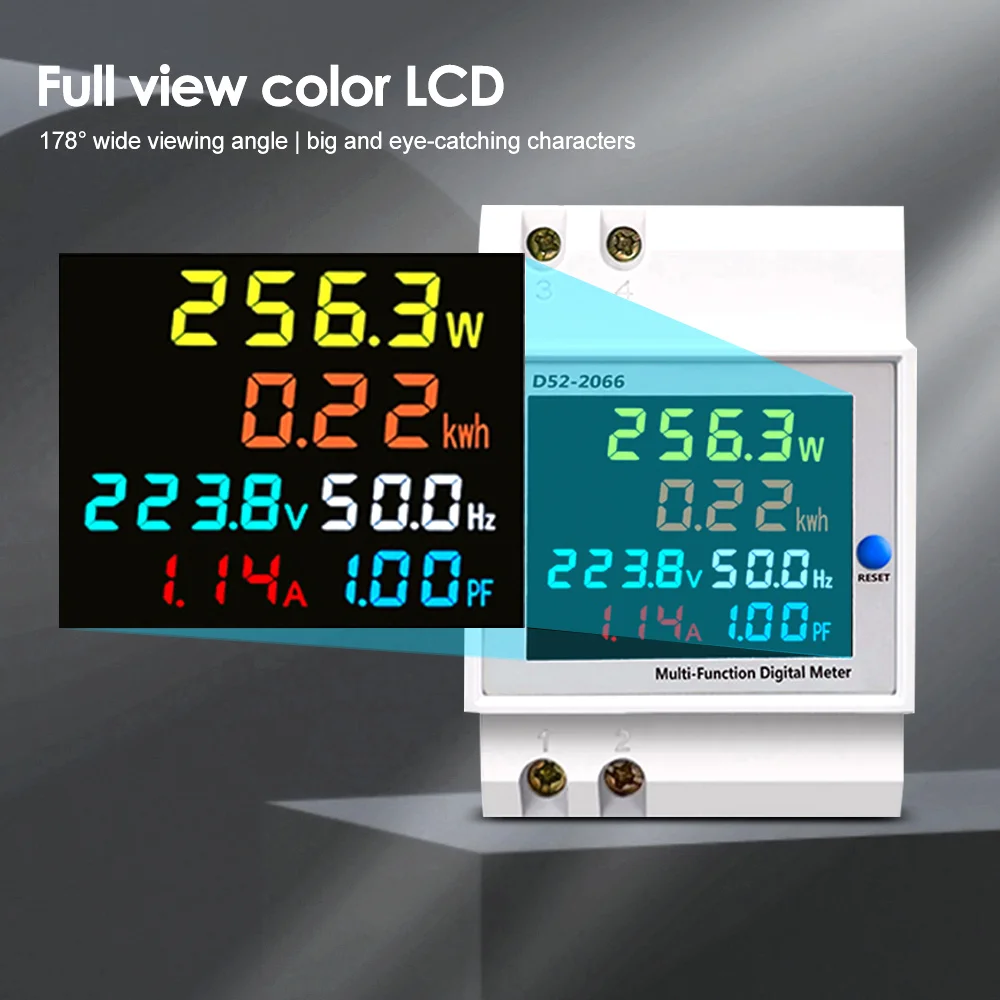

Руководство пользователяМногофункциональный цифровой измеритель на DIN-рейке D52-2066 может измерять напряжение переменного тока, переменный ток, активную мощность, коэффициент мощности, частоту и электрическую энергию и одновременно. Измеритель имеет красочный полноэкранный ЖК-дисплей высокой четкости для отображения параметров измерения.

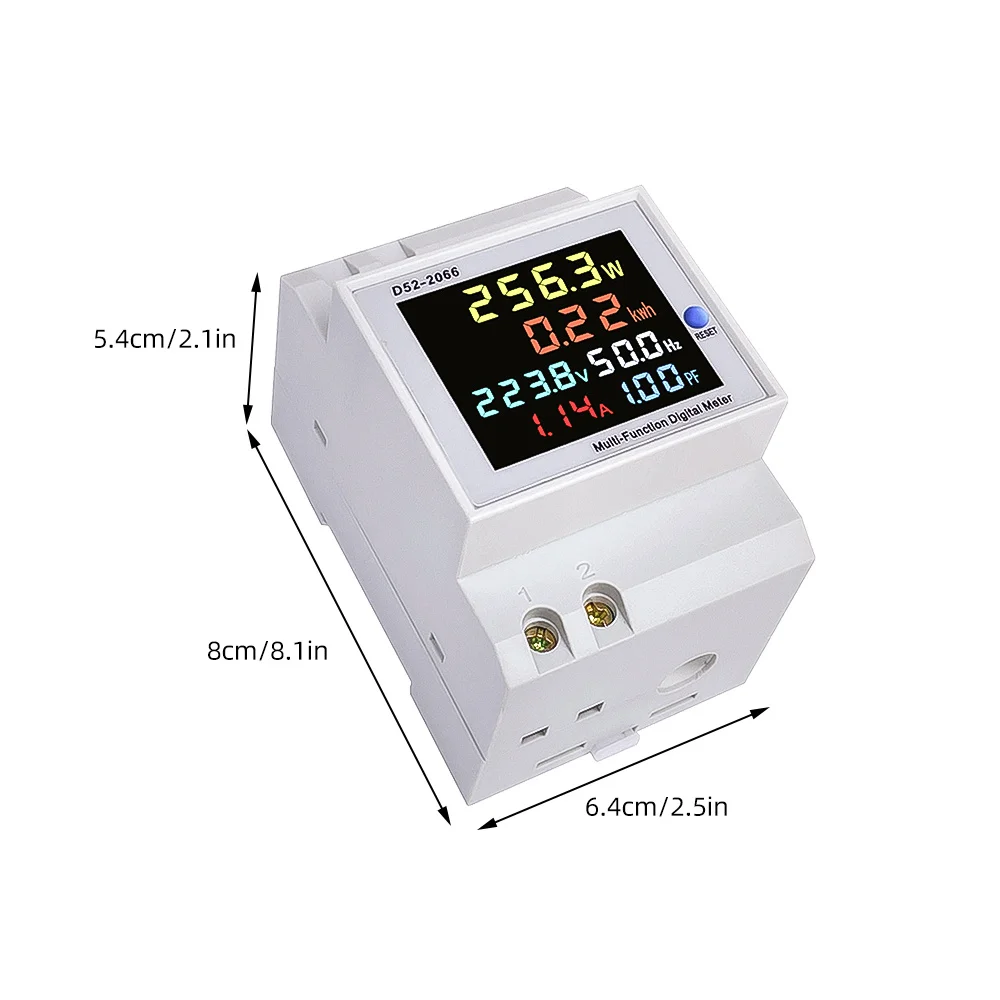

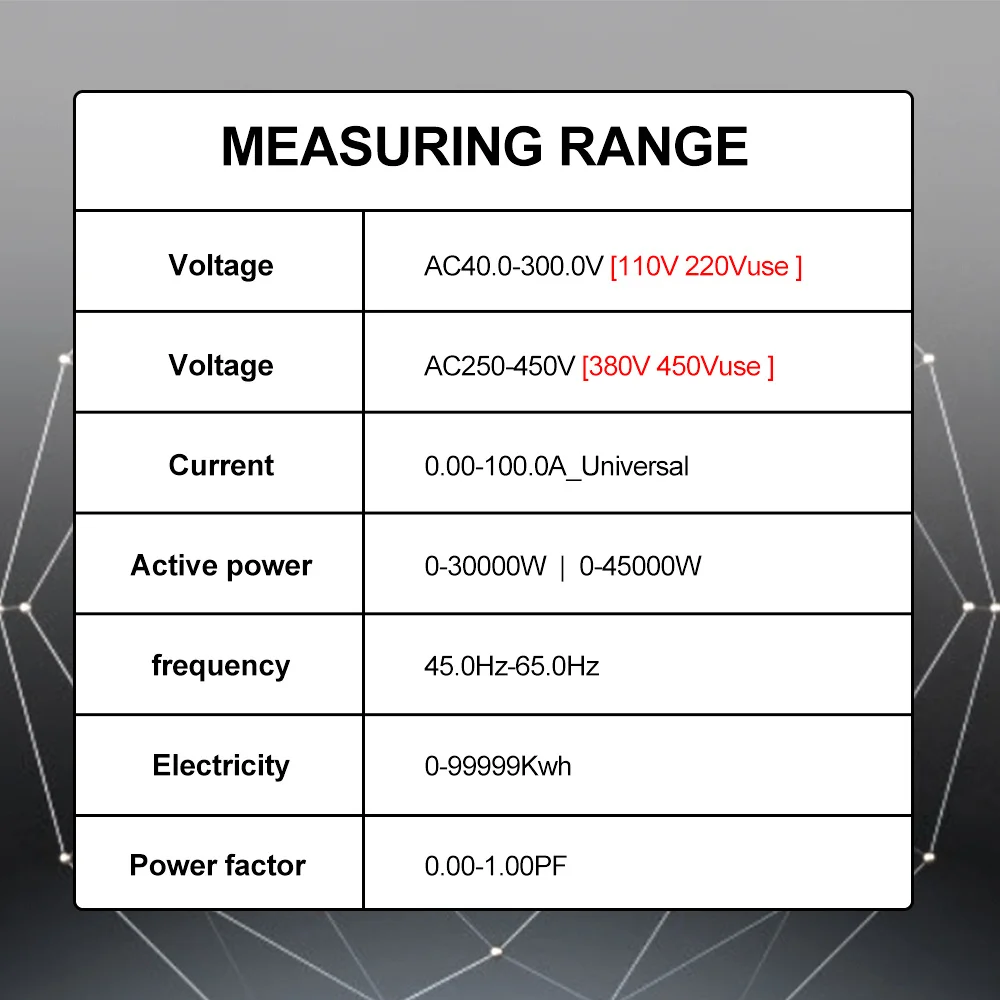

Технические индикаторы1. Точность: 1% ± 2 слова2. Диапазон:Напряжение переменного тока: 80,0-300,0 В переменного тока или 200,0-450,0 В переменного тока (вы должны выбрать один тип измерителя в вашем заказе)Переменный ток: переменный ток 0-а, разрешение тока составляет А.Частота: 45,0 Гц-65,0 ГцКоэффициент мощности: 0,00-1.00PFЭлектрическая мощность: 0-450000 Вт, разрешение электрической мощности составляет 0,1 Вт при измерении электрической мощности в диапазоне 0-9999,9 Вт, в противном случае разрешение электрической мощности составляет 1 Вт.Электрическая Энергия: 0-99999 кВтч, отображение разрешения электроэнергии составляет 0,01 кВтч при измерении электрической мощности в диапазоне от 0-999,99 кВтч, отображение разрешения электроэнергии составляет 1000,0 кВтч при измерении электроэнергии в диапазоне от до кВтч, а разрешение электроэнергии на дисплее составляет 1 кВтч при измерении электроэнергии более кВтч3. Скорость: 2 раза в секунду4. Размер: 54 × 80 × 645. Установка: Din-рейка

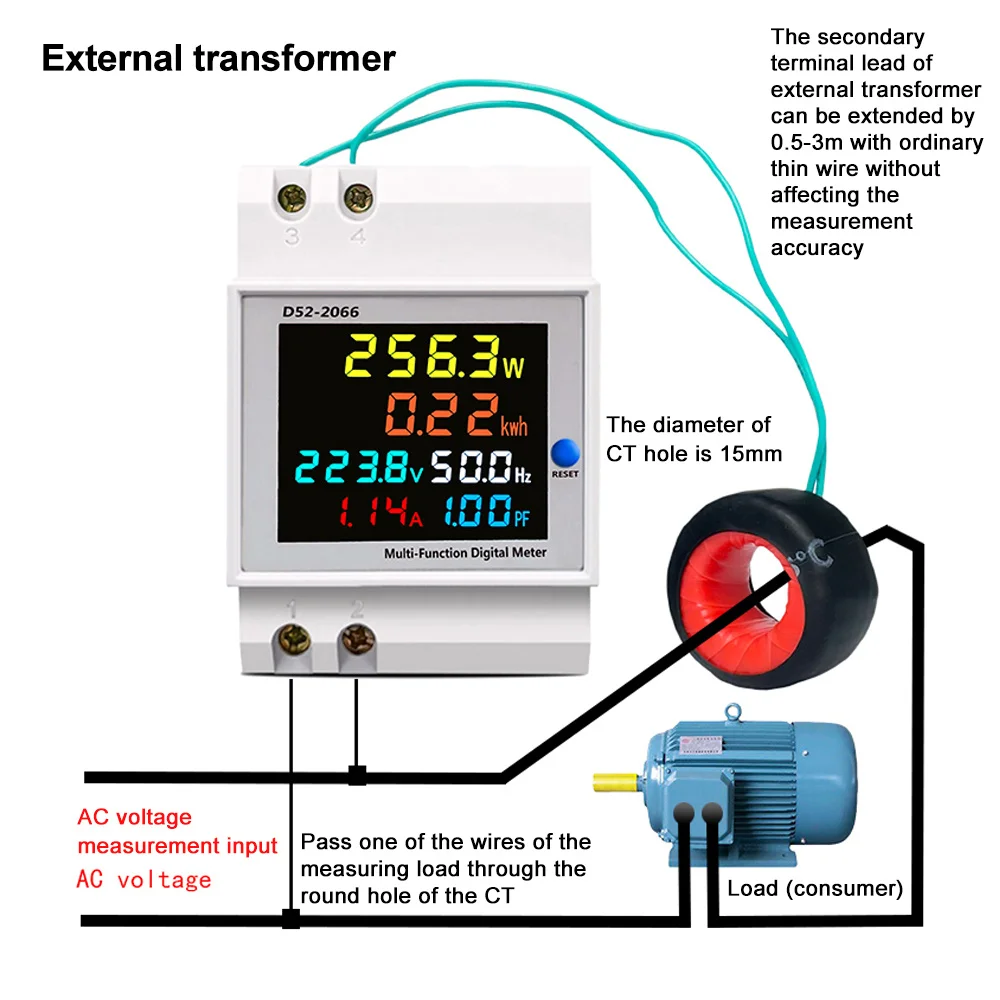

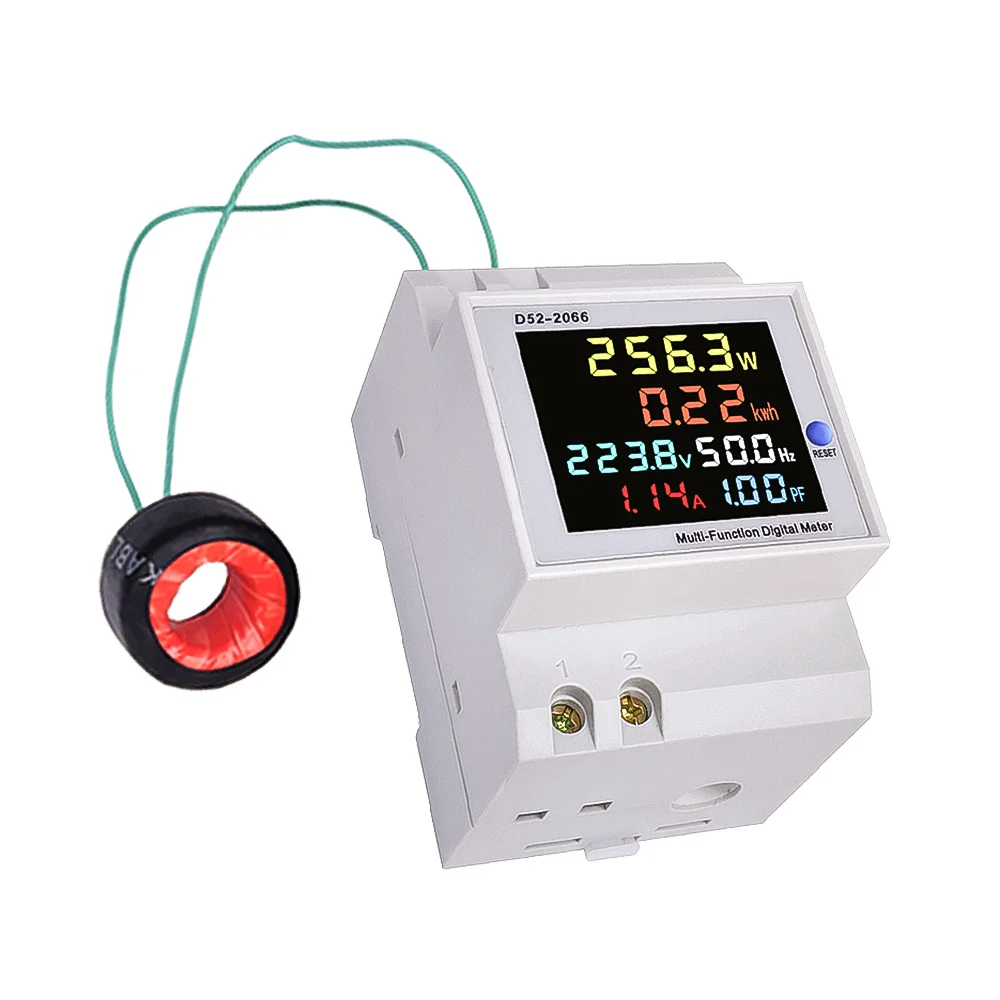

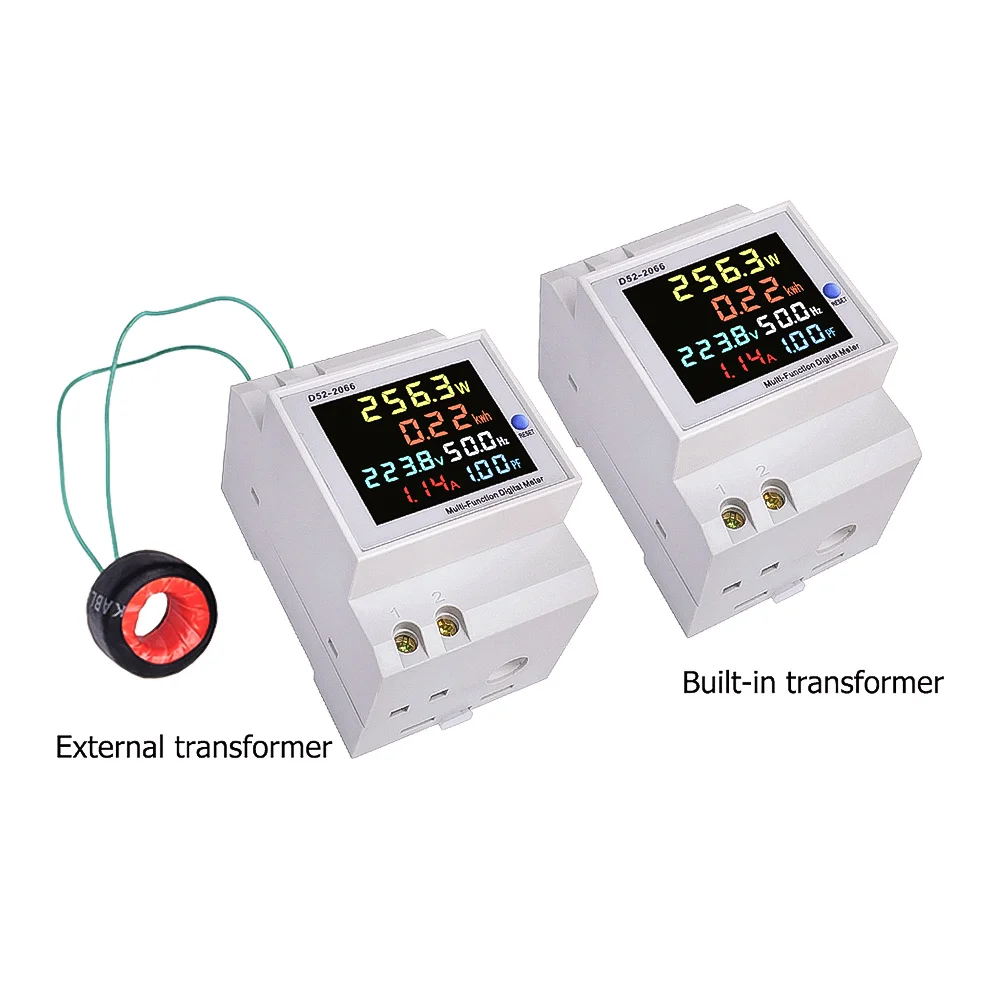

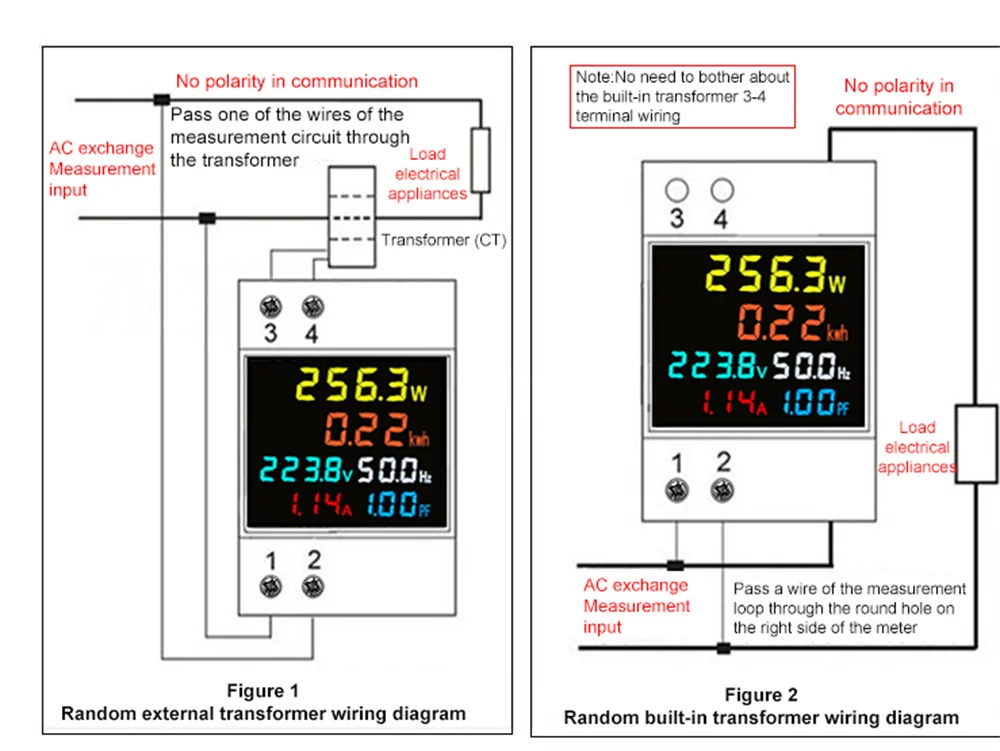

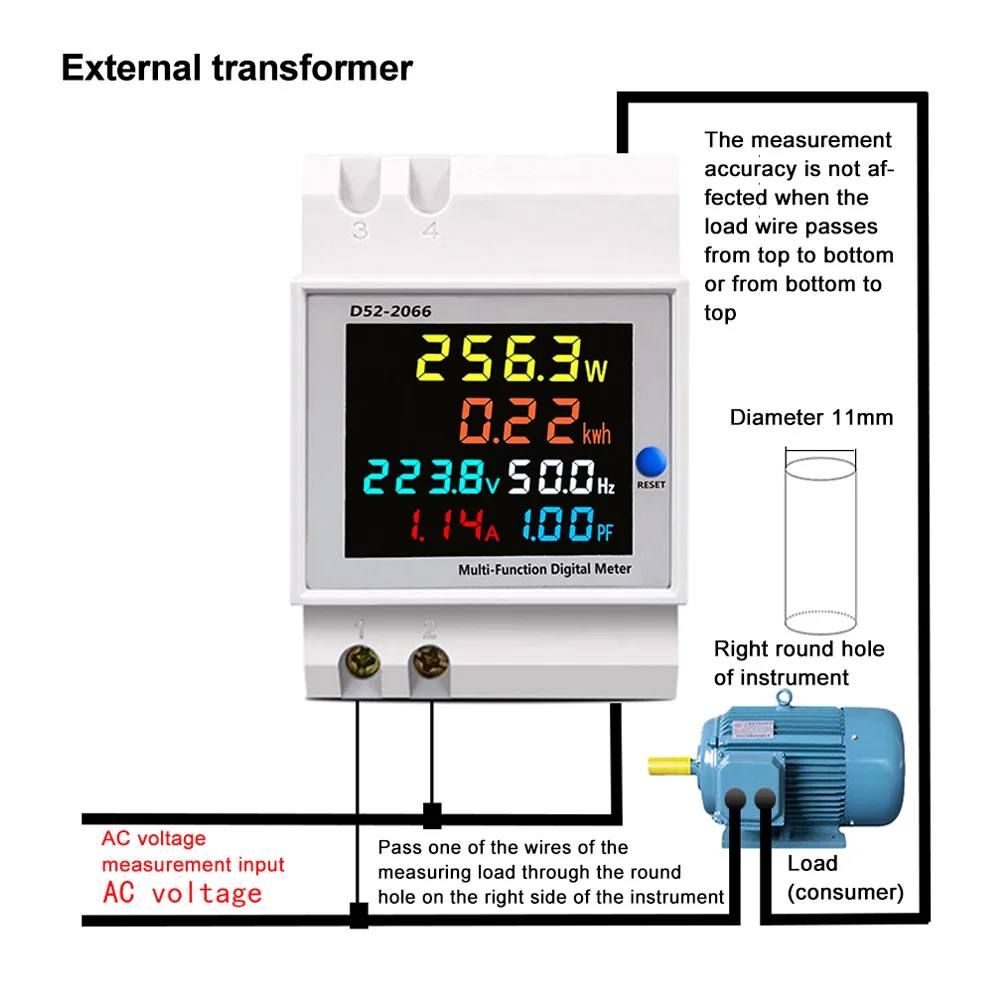

Способ применения1. Подключите измеряемое напряжение к клеммам 1 и 2.2. Соединения измерителя с внутренним трансформатором тока как диаграмма 1. Проделайте провод через отверстие в счетчике и направление выбрано произвольно.3. Соединение измерителя с внешним трансформатором тока как на графике 2. Проденьте провод через отверстие в счетчике и Подключите два провода вторичного трансформатора к клемме 3 и 4.4. При включении питания счетчик отображает параметры измерения.5. При включении питания вы можете нажать кнопку SAM CK в течение 5 секунд, после чего электрическая энергия будет равна нулю и начнет накапливаться при отпускании кнопки. И когда отключение питания, счетчик может сэкономить значение электрической энергии и перейти на накопление данных, когда счетчик включен снова.Измеритель можно использовать только для измерения городского электричества 45-65 Гц переменного тока
