Монитор 6 в 1 для Din-рейки, 110 В, 220 В, 380 А

Монитор переменного тока на Din-рейке, 6 в 1, 110 В, 220 В, 380 А, фактор напряжения и мощности, активный кВтч, измеритель частоты электрической энергии, Вольт Ампер

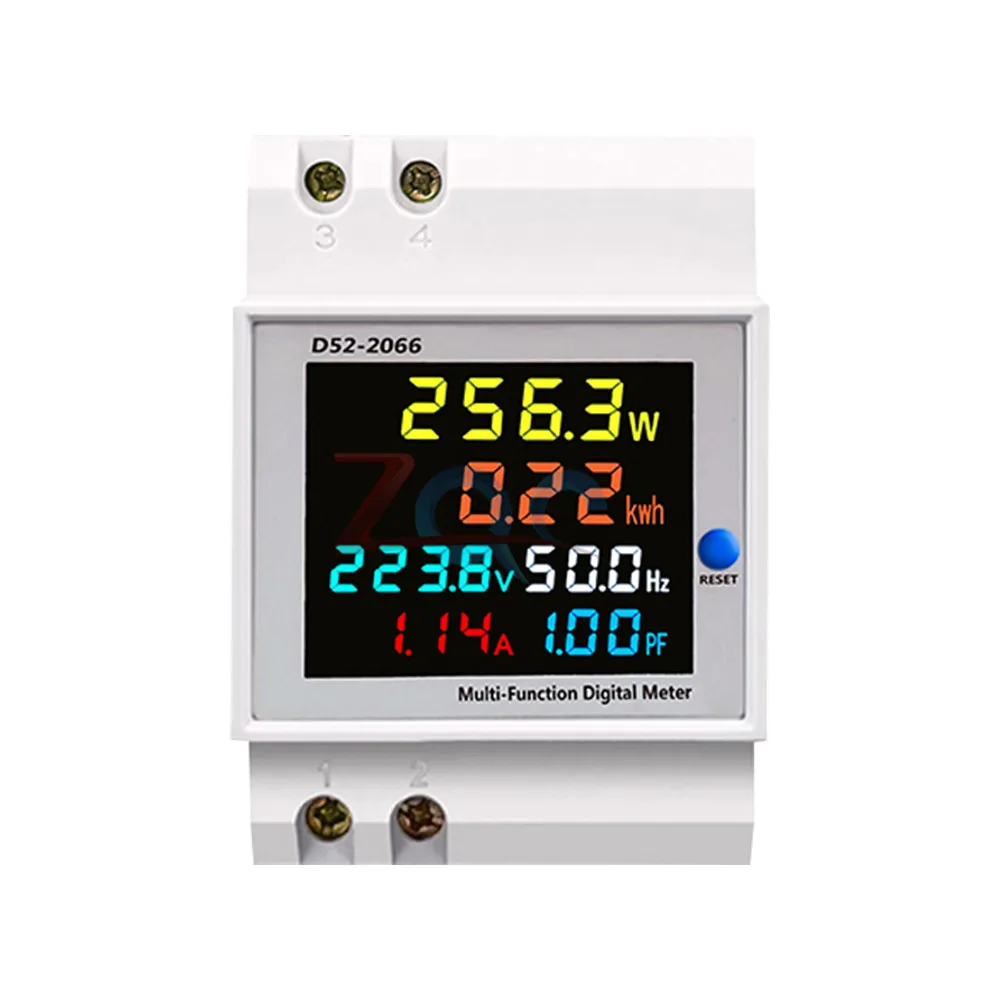

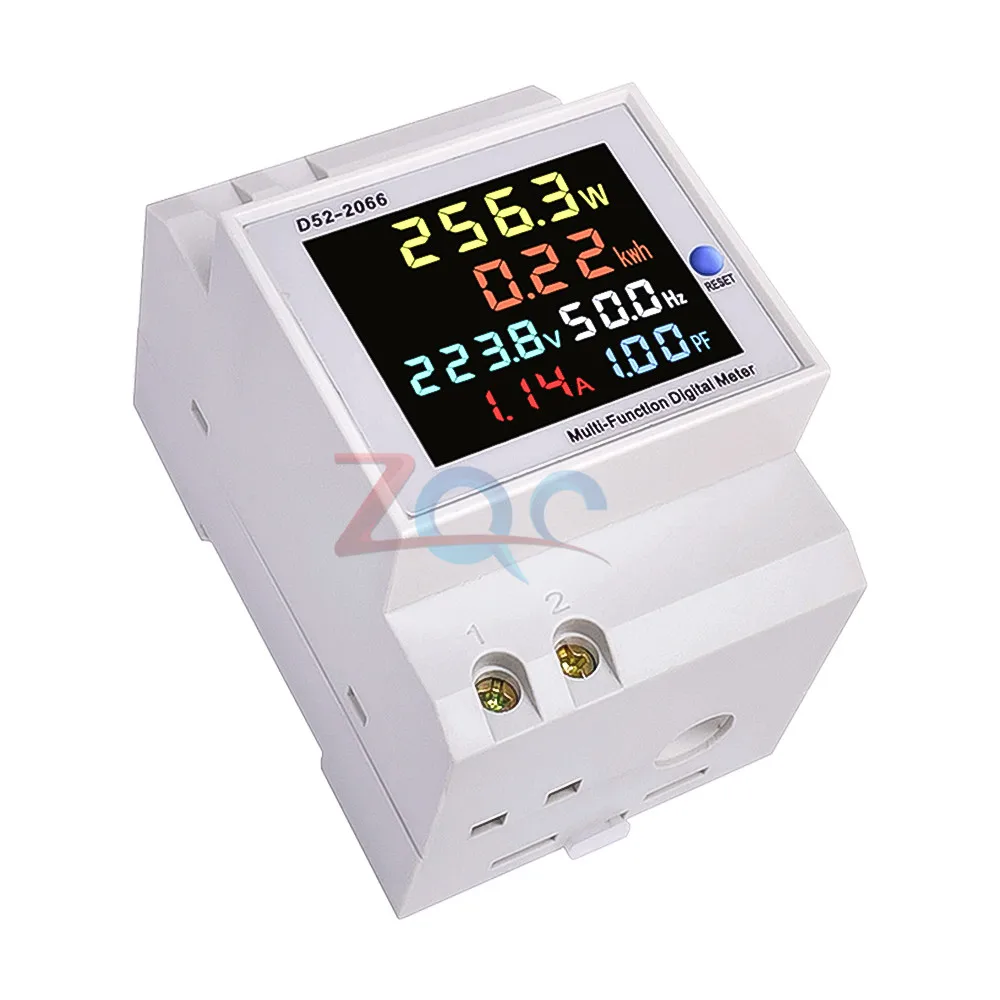

Многофункциональный цифровой измеритель DIN-Rail D52-2066

Руководство пользователя

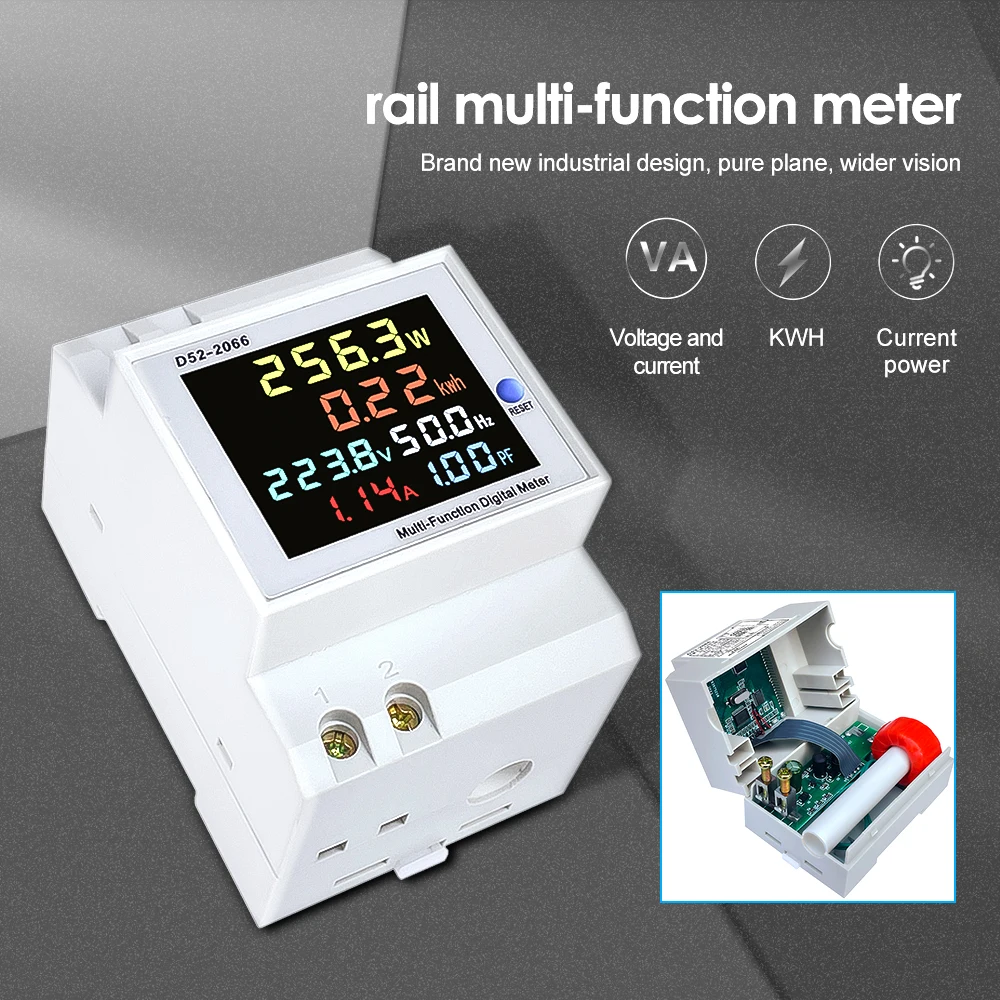

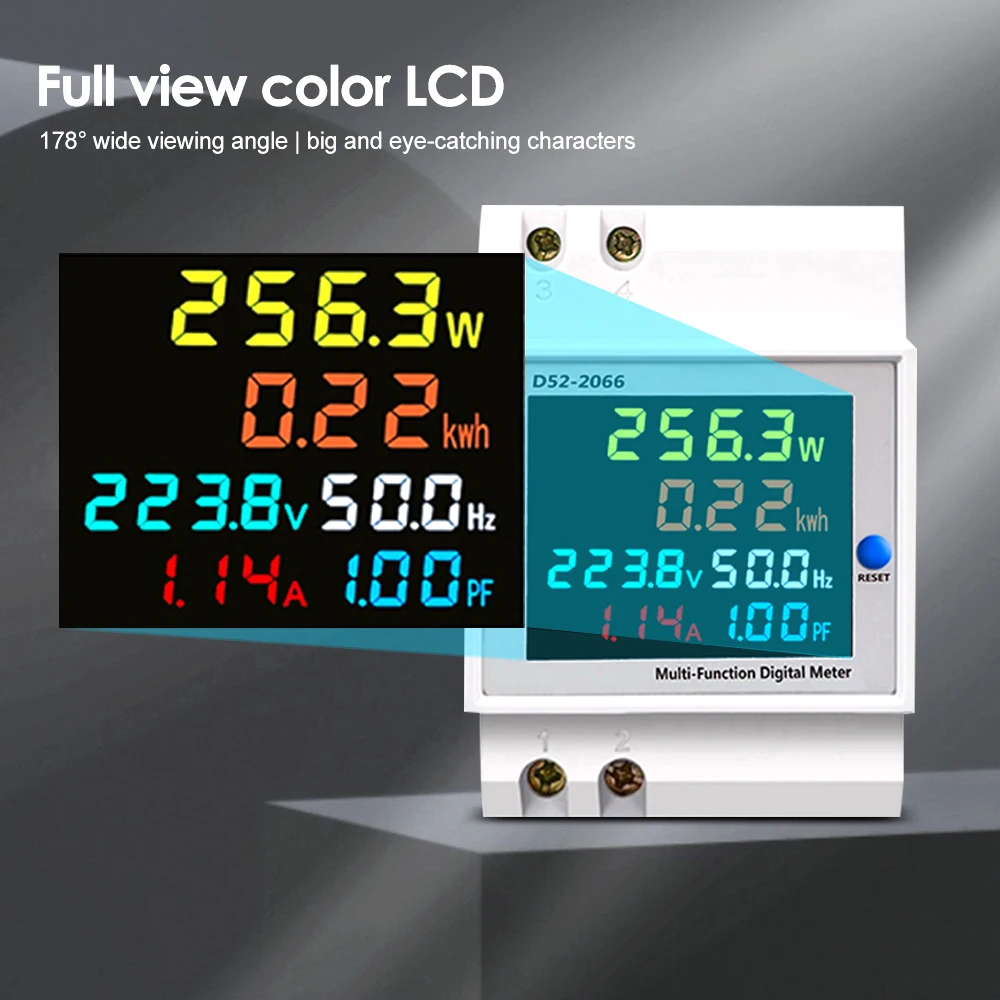

Многофункциональный цифровой измеритель на DIN-рейке D52-2066 может измерять напряжение переменного тока, переменный ток, активную мощность, коэффициент мощности, частоту и электрическую энергию и одновременно. Измеритель имеет красочный полноэкранный ЖК-дисплей высокой четкости для отображения параметров измерения.

Технические индикаторы

1. Точность: 1% ± 2 слова

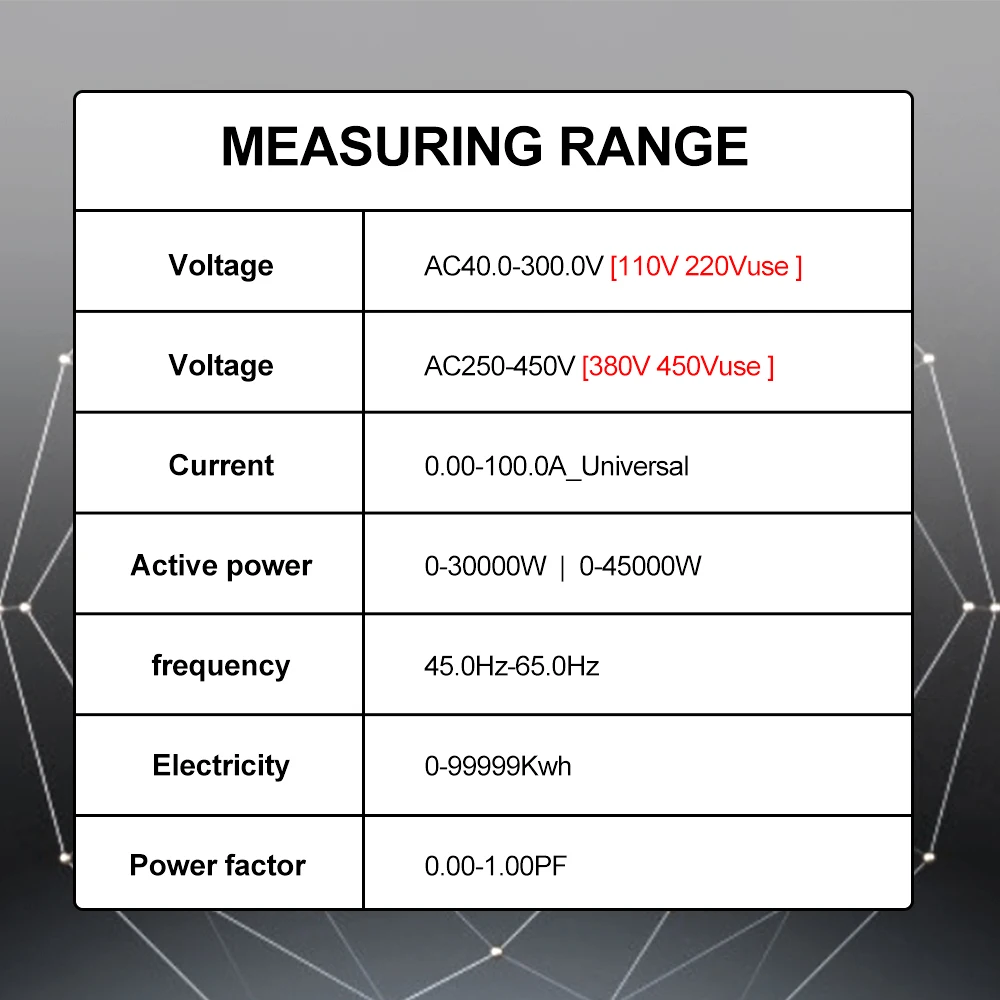

2. Диапазон:

Напряжение переменного тока: 80,0-300,0 В переменного тока или 200,0-450,0 В переменного тока (вы должны выбрать один тип измерителя в вашем заказе)

Переменный ток: переменный ток 0-а, разрешение тока составляет А.

Частота: 45,0 Гц-65,0 Гц

Коэффициент мощности: 0,00-1.00PF

Электрическая мощность: 0-450000 Вт, разрешение электрической мощности составляет 0,1 Вт при измерении электрической мощности в диапазоне 0-9999,9 Вт, в противном случае разрешение электрической мощности составляет 1 Вт.

Электрическая Энергия: 0-99999 кВтч, отображение разрешения электроэнергии составляет 0,01 кВтч при измерении электрической мощности в диапазоне от 0-999,99 кВтч, отображение разрешения электроэнергии составляет 1000,0 кВтч при измерении электроэнергии в диапазоне от до кВтч, а разрешение электроэнергии на дисплее составляет 1 кВтч при измерении электроэнергии более кВтч

3. Скорость: 2 раза в секунду

4. Размер: 54 × 80 × 64

5. Установка: Din-рейка

Способ применения

1. Подключите измеряемое напряжение к клеммам 1 и 2.

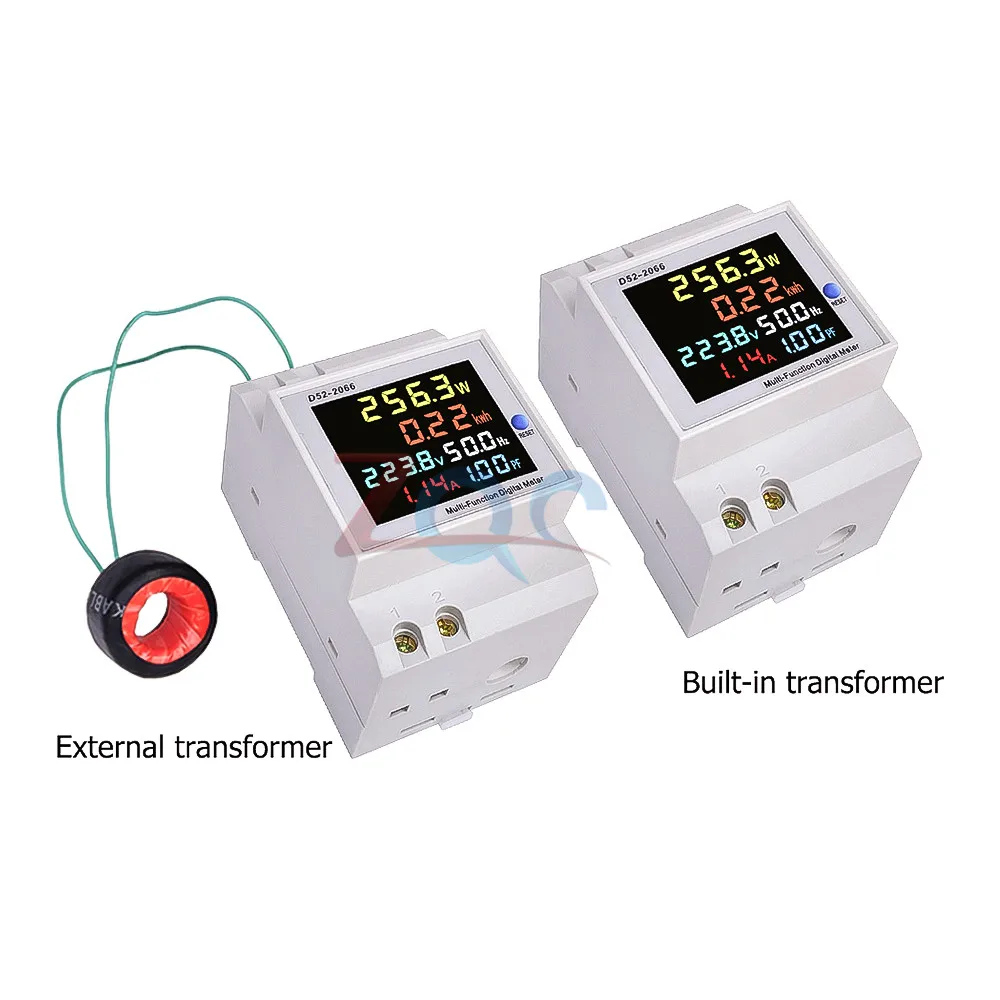

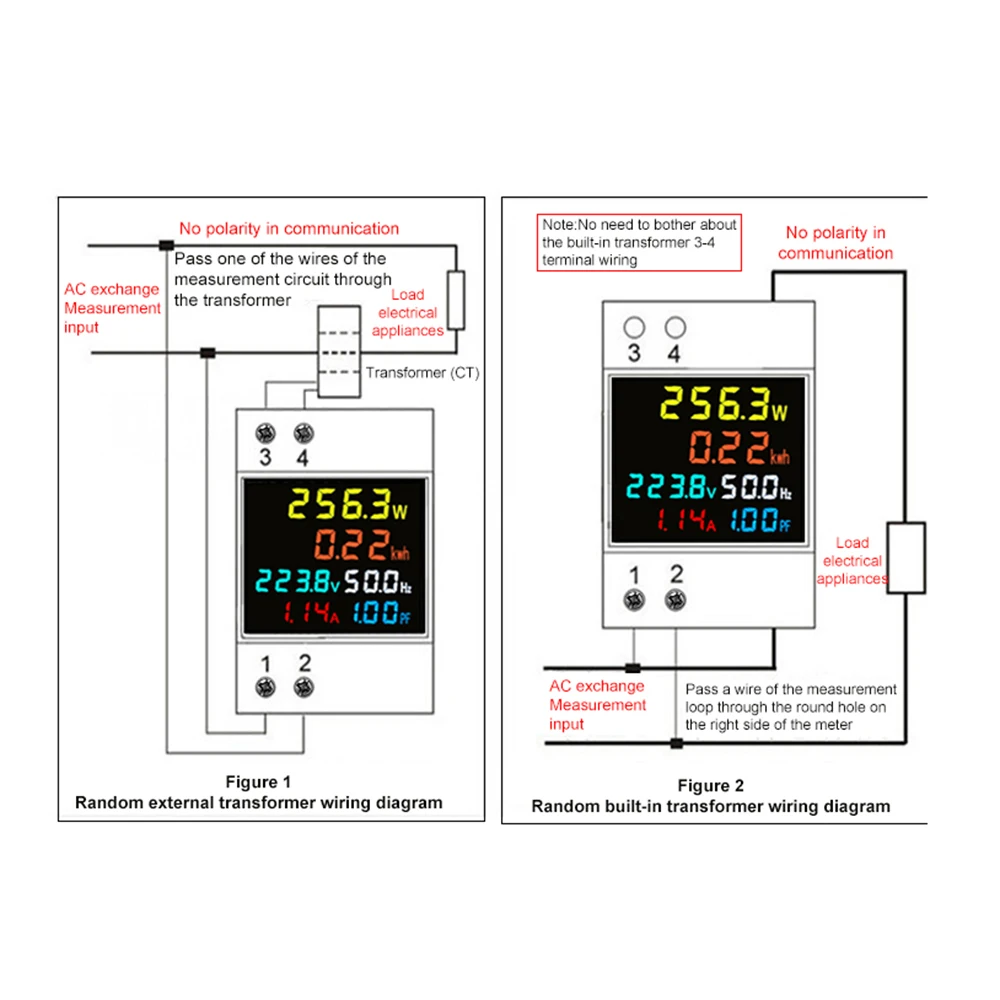

2. Соединения измерителя с внутренним трансформатором тока как диаграмма 1. Проделайте провод через отверстие в счетчике и направление выбрано произвольно.

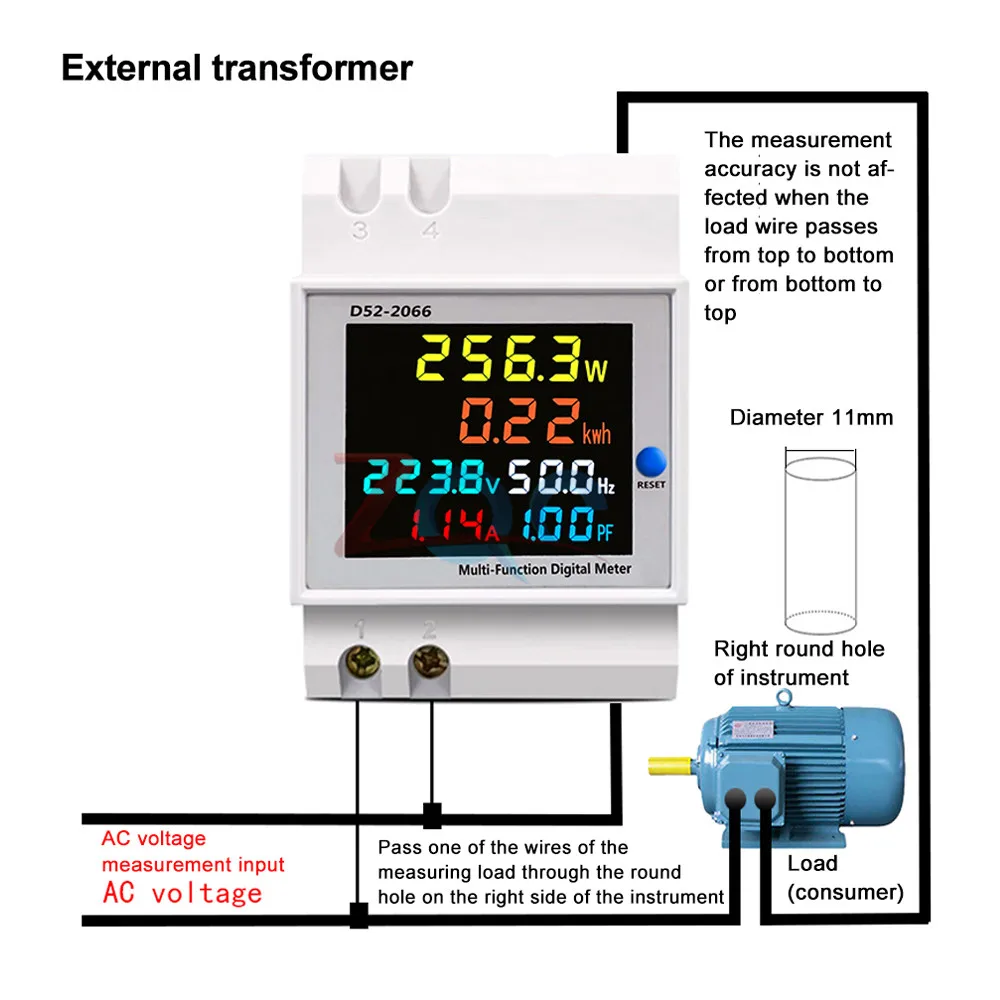

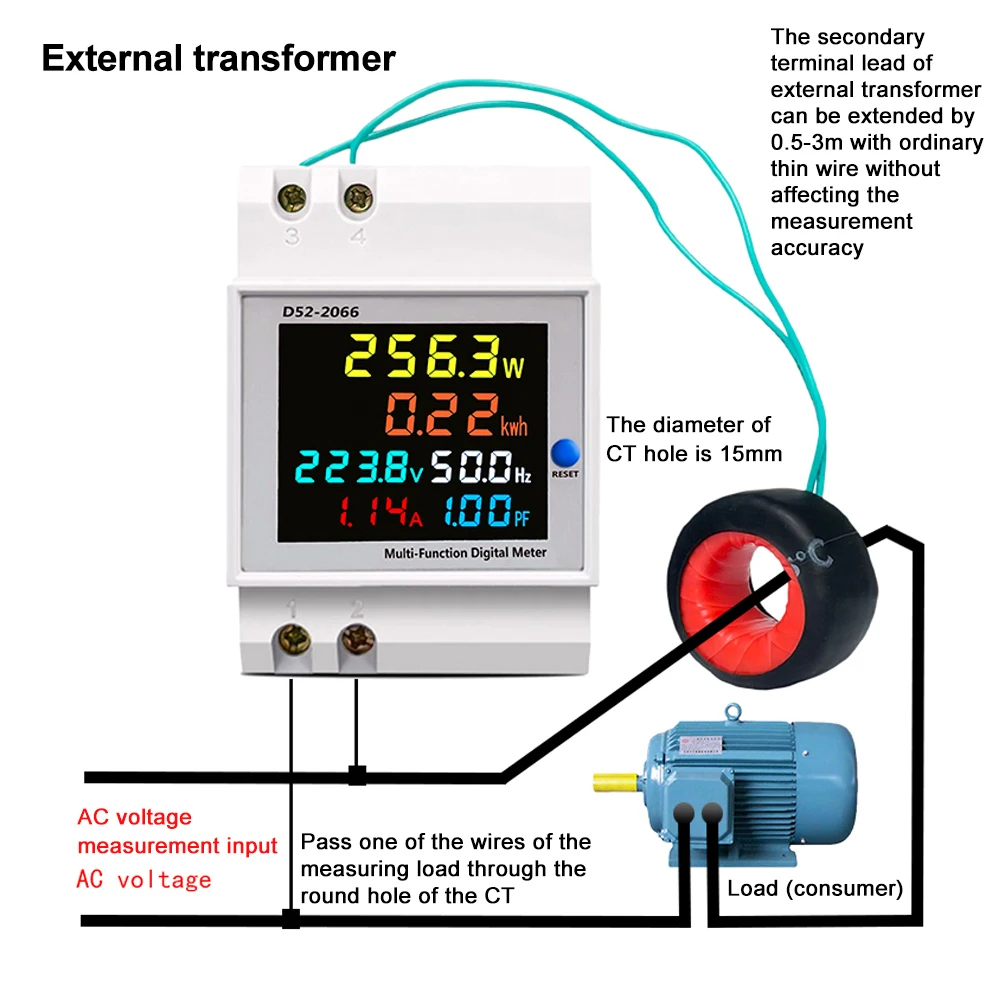

3. Соединение измерителя с внешним трансформатором тока как на графике 2. Проденьте провод через отверстие в счетчике и Подключите два провода вторичного трансформатора к клемме 3 и 4.

4. При включении питания счетчик отображает параметры измерения.

5. При включении питания вы можете нажать кнопку SAM CK в течение 5 секунд, после чего электрическая энергия будет равна нулю и начнет накапливаться при отпускании кнопки. И когда отключение питания, счетчик может сэкономить значение электрической энергии и перейти на накопление данных, когда счетчик включен снова.

Измеритель может использоваться только для измерения городского электричества переменного тока 45-65 Гц.
