Руководство по заказу:
Набор «сделай сам»: включает в себя все компоненты двух каналов, вам нужно припаять и тестировать самостоятельно;Готовая доска: сварка и тестирование были завершены, и только нужно быть подключенным к трансформатору для работы.

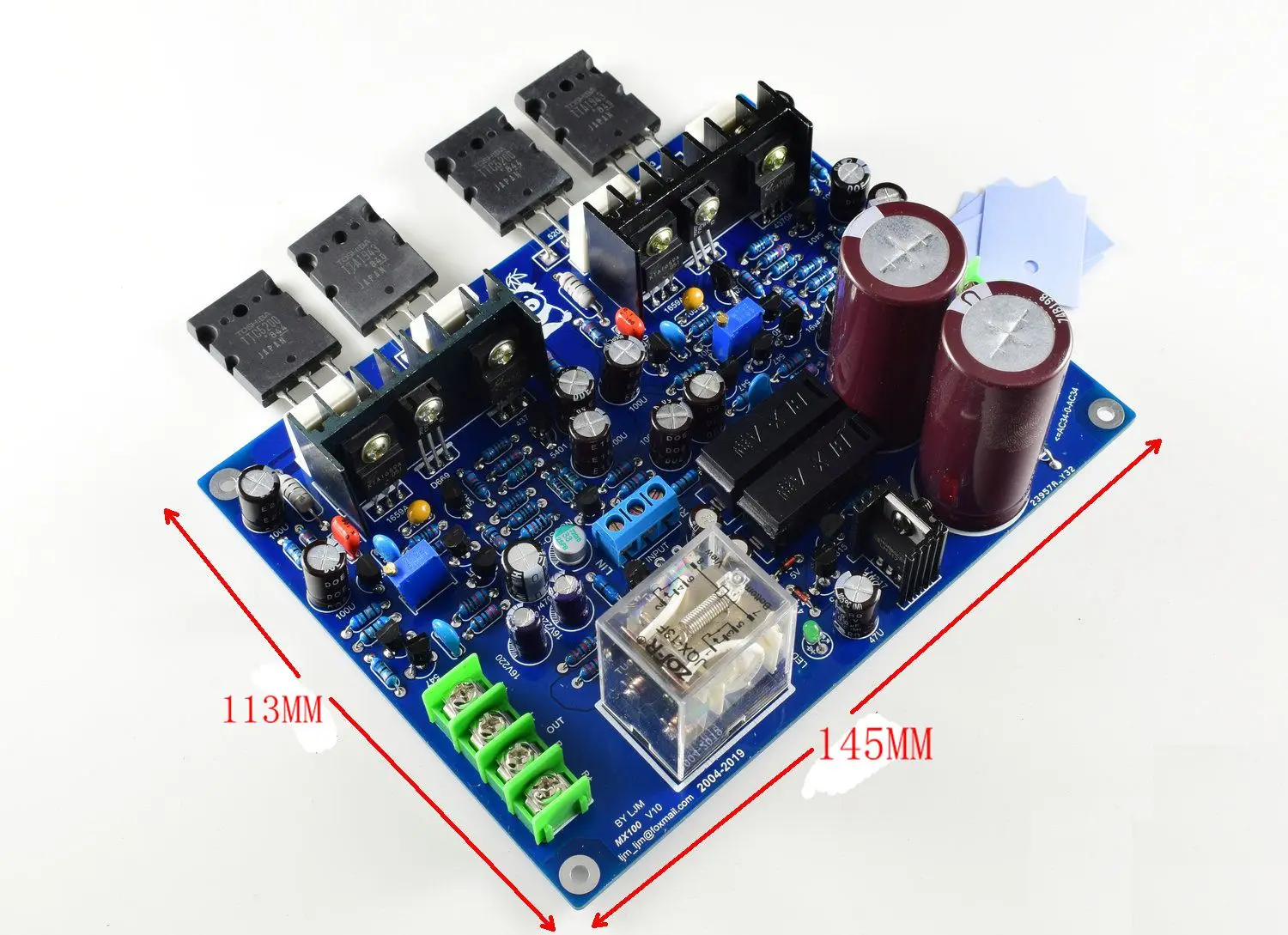

MX100 двухканальный интегрированный комплект разработан LJM. Новая версия.

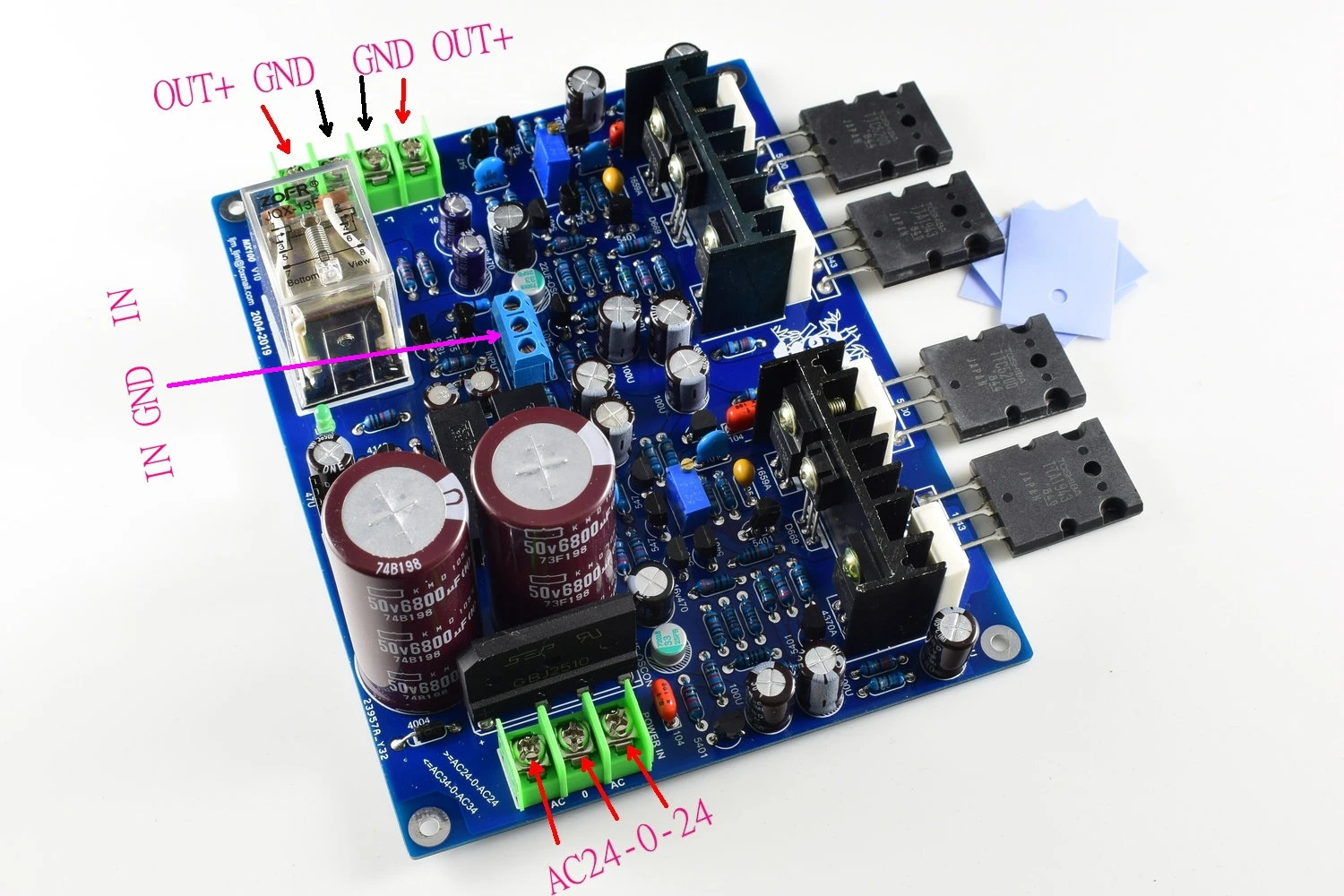

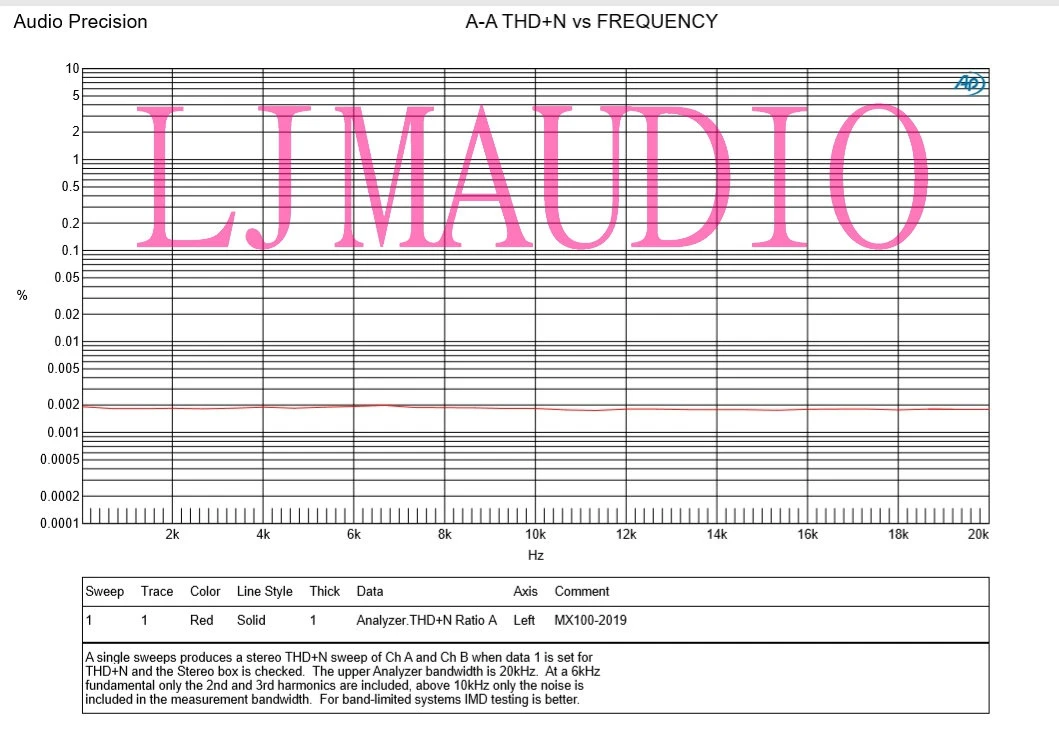

Один дифференциальный, одностороннее усиление, дополнительные отзывы на выходную стадию.Поставляется с защитой динамика, фильтром выпрямителя питания и страховкой перегрузки по току.Параметры усилителя мощности:THD <0,008 50 Вт 1K ГцМощность = AC dual 30 в 100 Вт 8 Ом, 200 Вт 4 Ом, эффективность 70%Коэффициент демпфирования = 1500 8 ОмЧастотная характеристика = 10 Гц-100 K Гц +-3 дБСигнальная трубка принимает лампу усилителя низкого шума PHILIPS BC556 546Высокомощная трубка принимает оригинальную Toshiba 150W power audio tubeTTA1943 TTC5200Стандартный рубиновый NIPPON-CHEMI CON японский химический Оригинал 50V6800 UF большой конденсатор, 25A выпрямительный мост.Рекомендуется использовать трансформатор с мощностью более 200 Вт и двумя 24 В переменного тока.Диапазон напряжения питания AC20-0-20 в переменный ток 34-0-34Рекомендуемое напряжение переменного тока 24-0-24Выходная мощность выход = AC 24-0-24 50W 8 R.AC 32-0-32 100W 8RTHD + N <0.002% 10 Вт 8R AP SYS два теста
После установки набора MX100 напряжение между двумя концами цементного резистора необходимо отрегулировать между 1-5 мВГотовая плата была Отлажена, поэтому нет необходимости отлаживать ее снова.

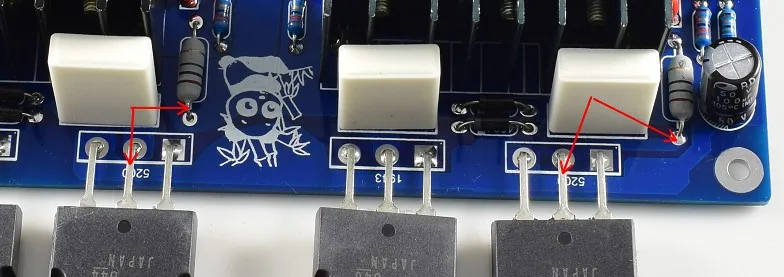

Регулировка тока. Отрегулируйте напряжение двух точек на картинке, чтобы быть между DC1-5 мВ.
Рекомендуемый трансформатор переменного тока dual 24-28 в, 200 Вт и более.Все транзисторы являются аутентичными лицензированными ONSEMI TOSHIBA, гарантия качества.

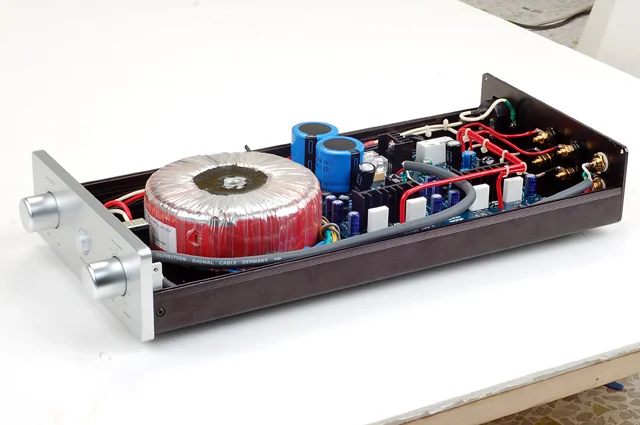

Рендеринг установки только для справки, и не имеет ничего общего с ценой продажи:
