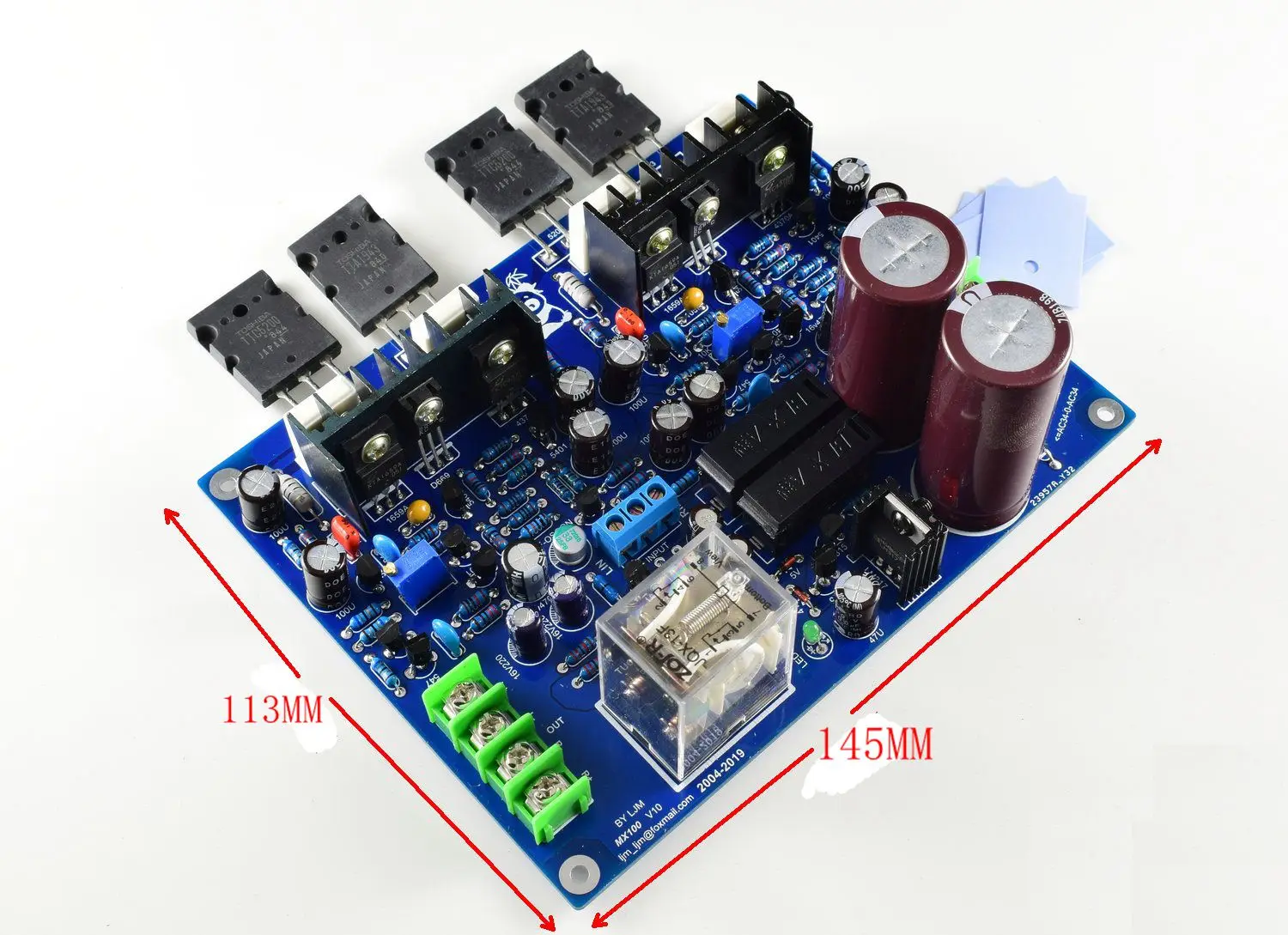

Усилитель мощности MX100 Stereo ttaeas TTC5200 с защитой динамика, набор сделай самготовая плата

Руководство по заказу:

Набор «сделай сам»: включает в себя все компоненты двух каналов, вам нужно припаять и тестировать самостоятельно;Готовая доска: сварка и тестирование были завершены, и только нужно быть подключенным к трансформатору для работы.

Примечание:

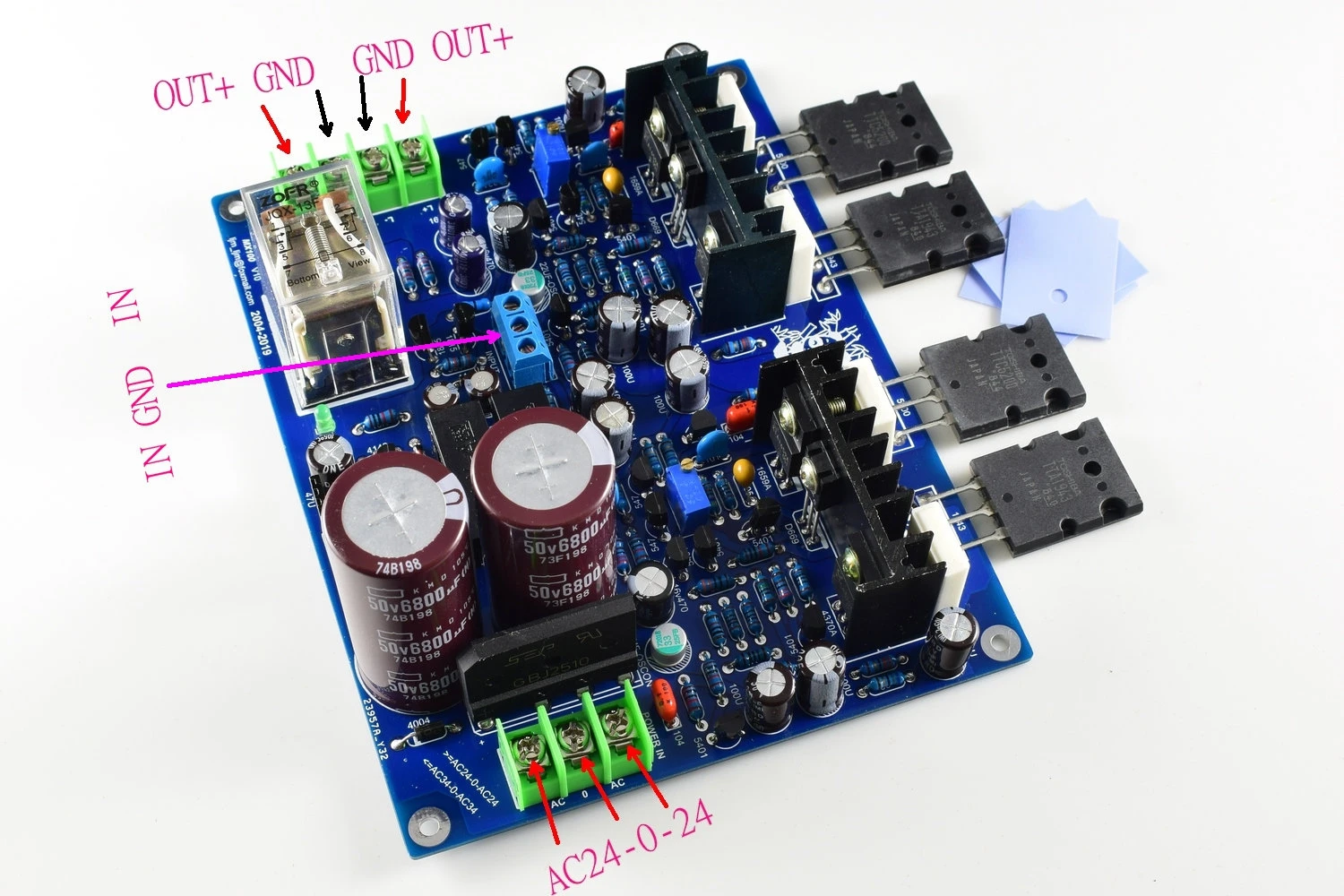

Рекомендуется использовать трансформатор мощностью 200 Вт или более и двойной 24 В переменного тока (AC dual 24-28 в).

Особенности:

1. Один дифференциальный, одностороннее усиление, дополнительные отзывы на выходную стадию.2. Автономная защита динамика, выпрямленный и фильтрованный источник питания, страхование перегрузки по току.3. Сигнальная трубка принимает импортные оригинальные BC556 546 малошумный усилитель трубки4. Высокомощная трубка с оригинальной мощностью 150 Вт, аудио трубка TTA1943 TTC52005. Стандартный Рубин оригинал с алюминиевой крышкой, 50В 6800 мкФ большой конденсатор с алюминиевой крышкой, 25A выпрямительный мост.

Параметры:

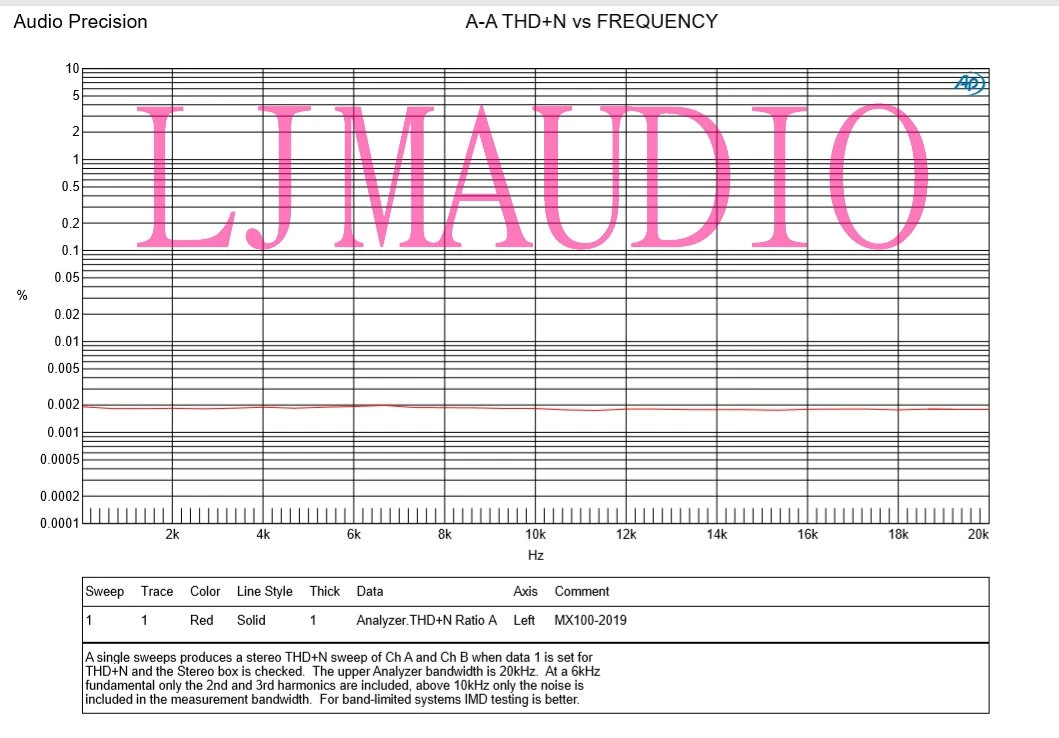

Параметры усилителя: THD <0,008 50 Вт 1K ГцМощность = Двойной 30 в 100 Вт 8 Ом, 200 Вт 4 Ом эффективность 70%Коэффициент демпфирования = 1500 8 ОмЧастотная характеристика = 10 Гц-100 K Гц + - 3 дБ
