Последнее обновление: 19.03.2022



1,1 назначение

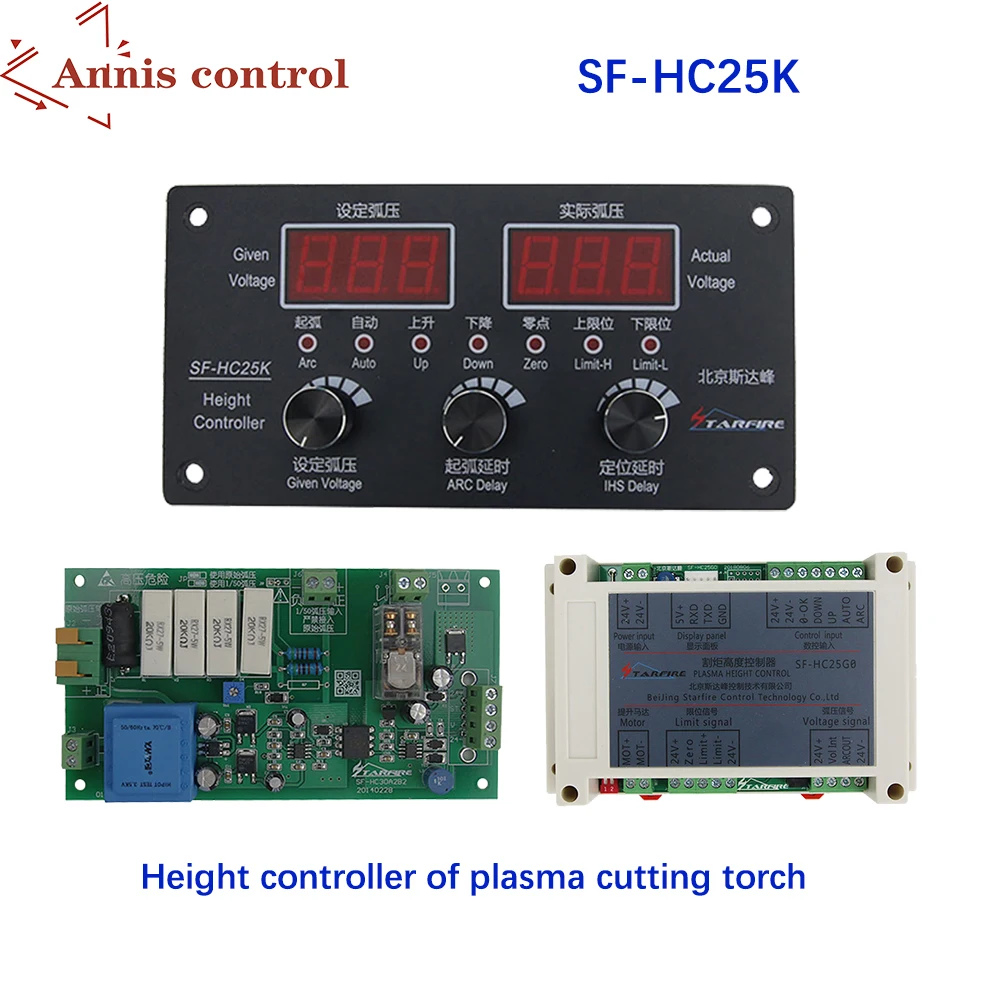

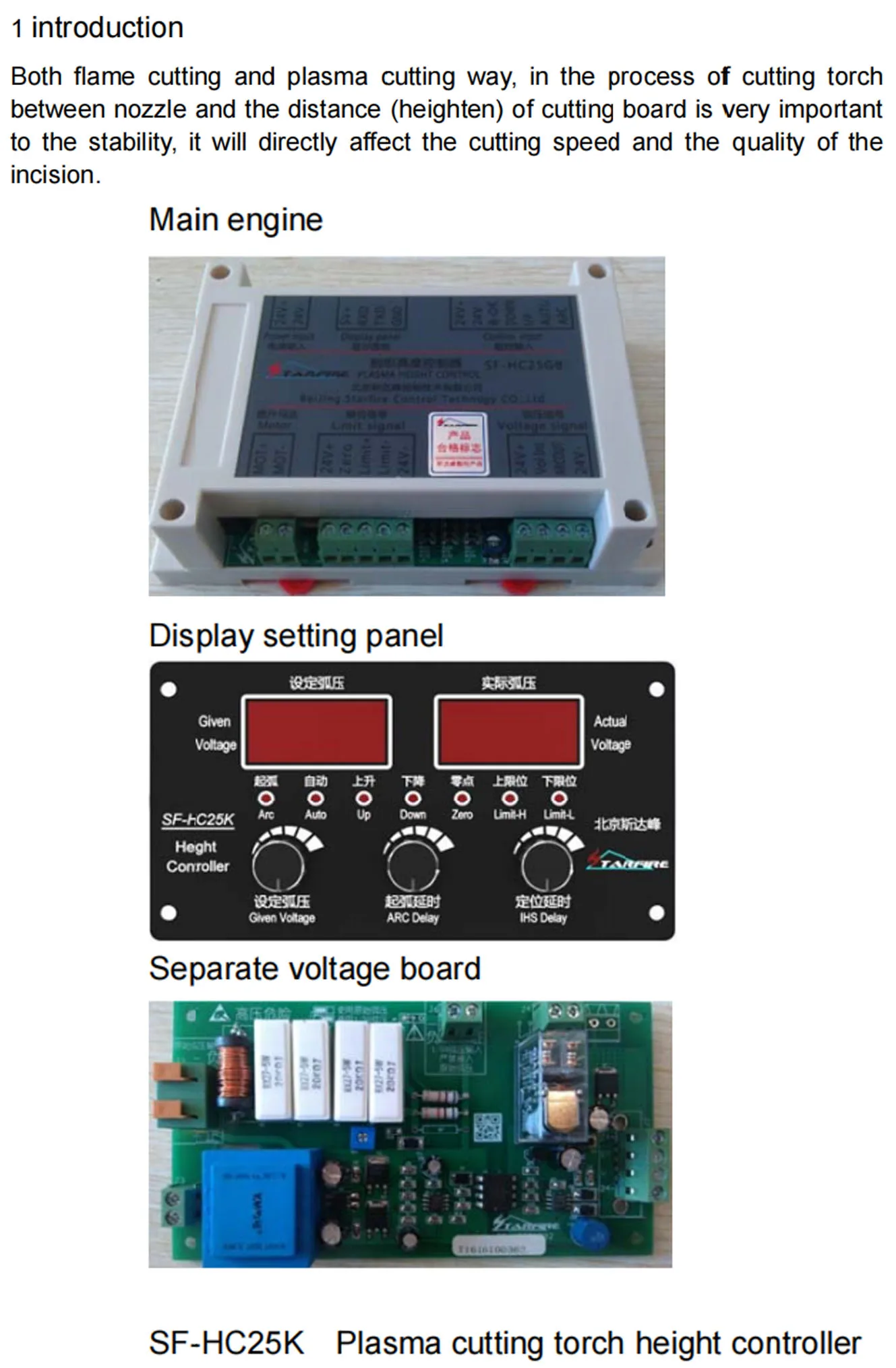

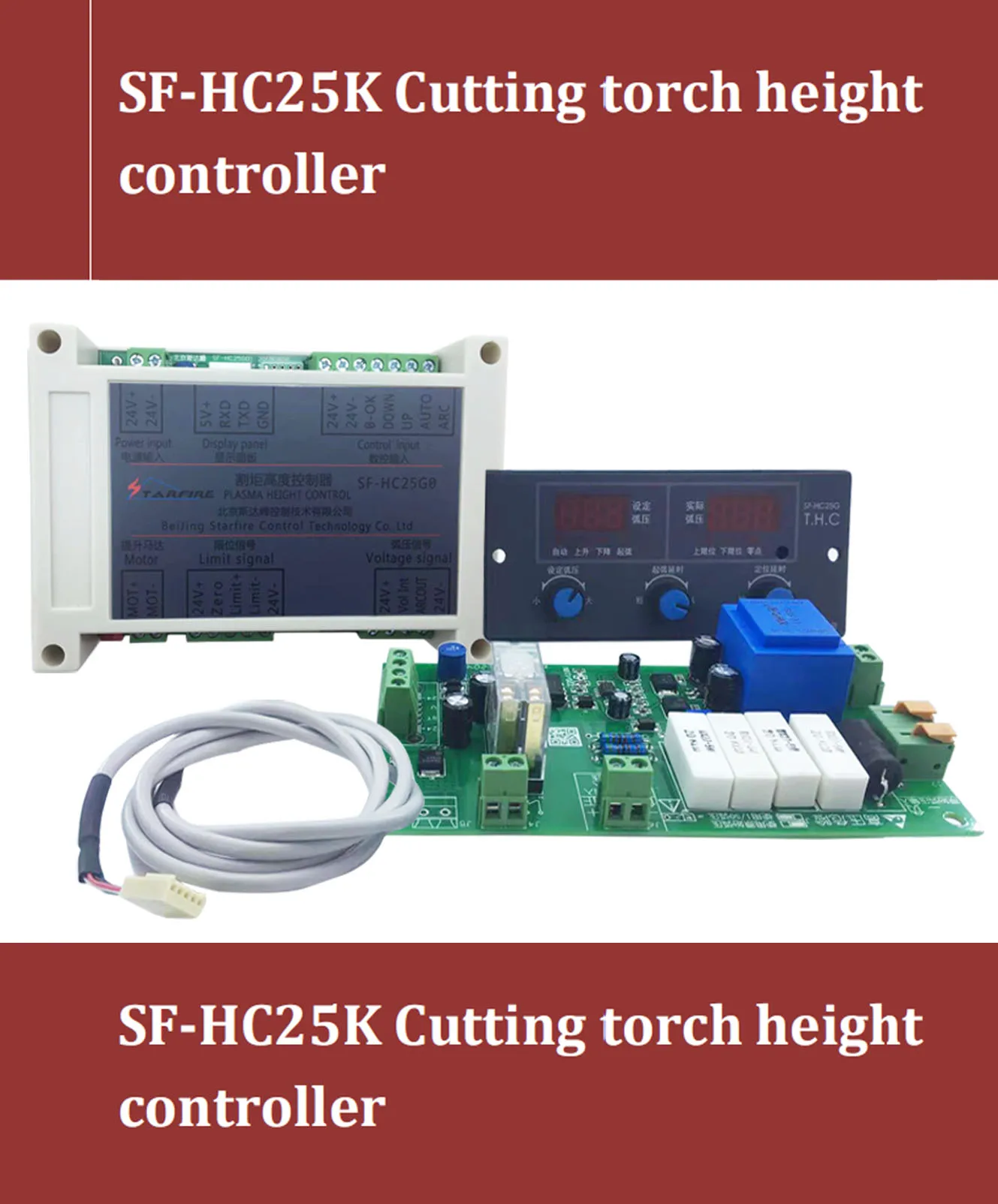

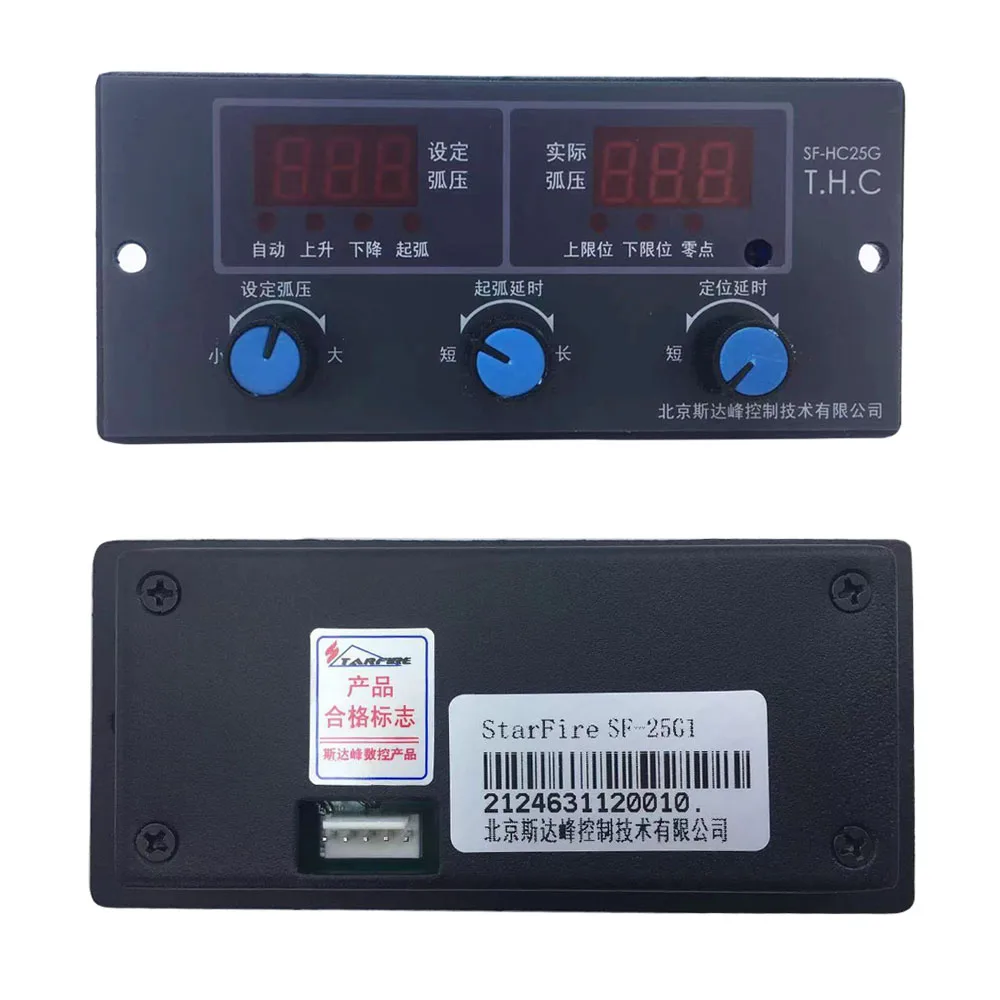

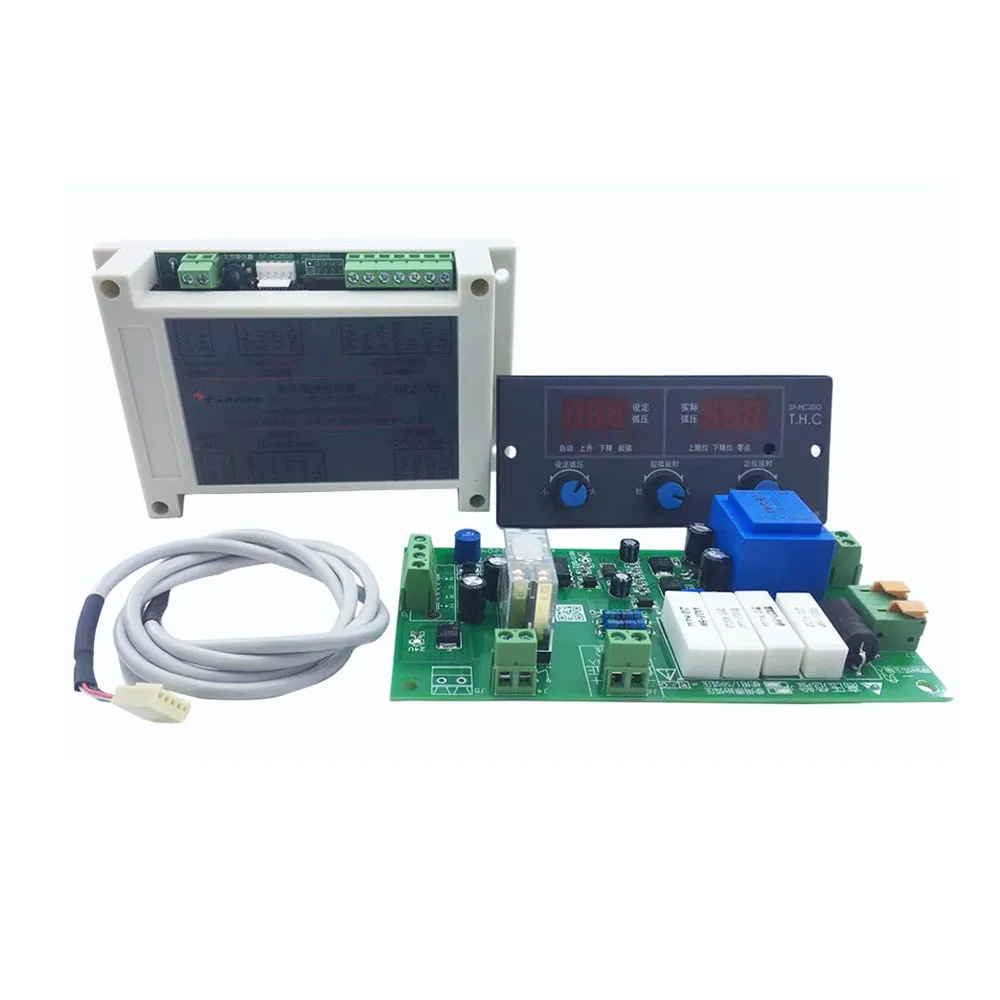

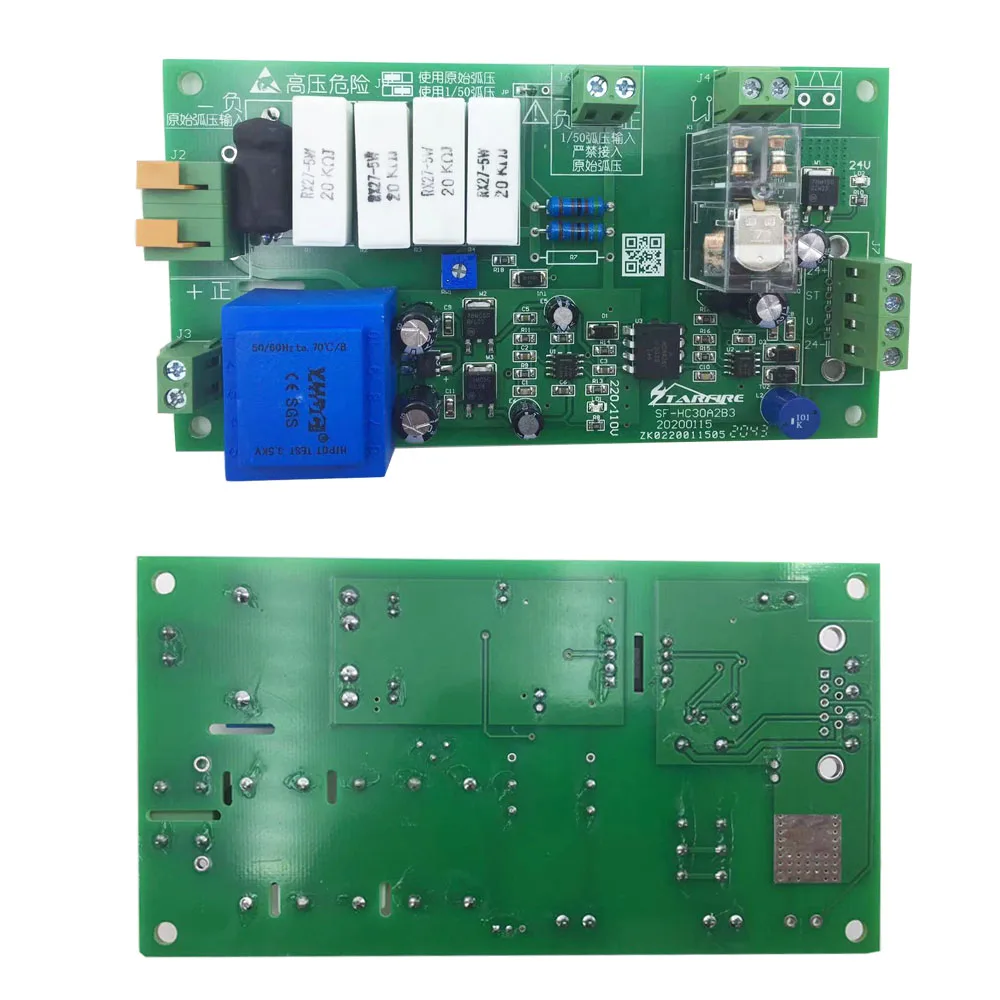

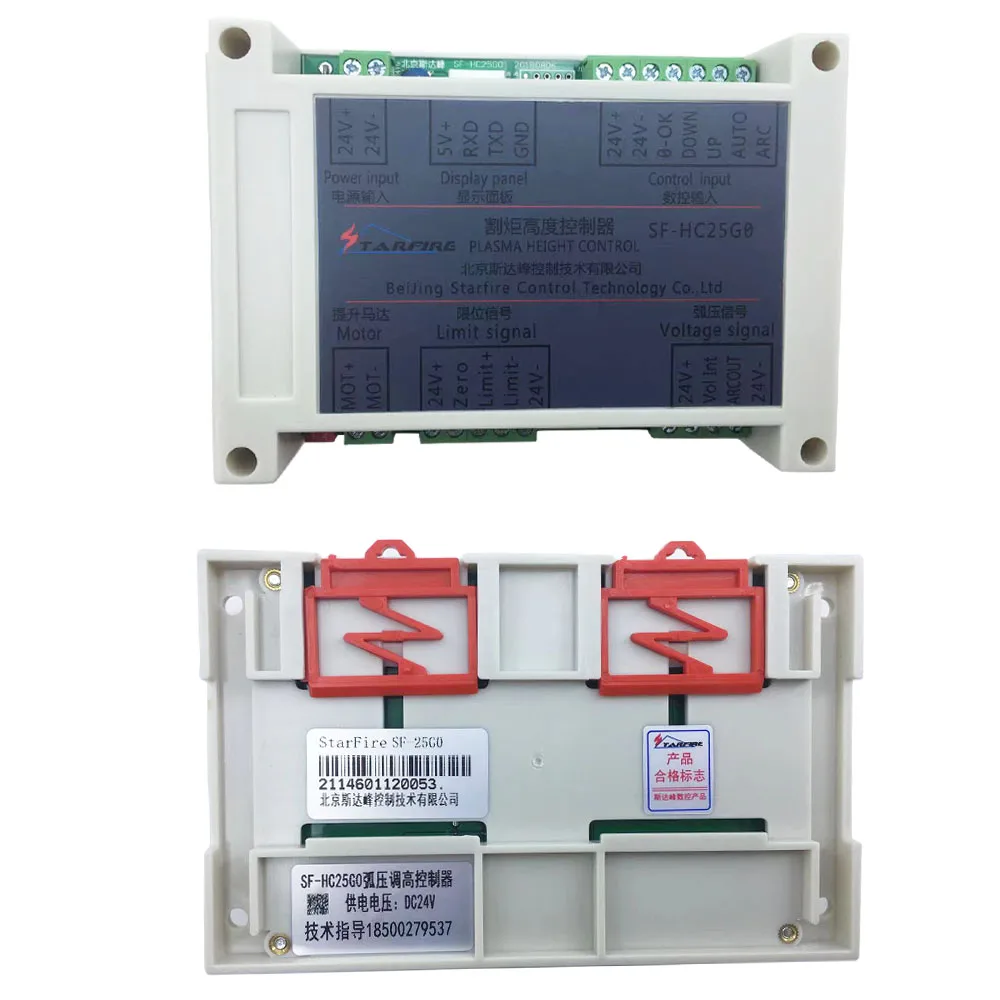

Sf-hc25k плазменной резки факел Высота контроллер специально разработан дляПортативный плазменный режущий фонарь с автоматическим управлением по высотеМодуль.SF-HC25K плазменная резка факел контроллер высоты, простая работа, удобныйОтладка, доступная цена, принимает цифровое управление, надежная производительность. ЭтоИдеальный продукт формы полный набор производителей сварочного оборудования.Принимает хост и панель Сплит Тип структуры, особенно подходит дляПортативный режущий станок.1,2 важное заявлениеSF-HC25K плазменной резки факел контроллер высоты и содержаниеРуководство может иметь некоторые различия, пожалуйста, имейте в виду. После этогоПродукт или его аксессуары имеют любые изменения, без предварительного уведомления. НужноСм. Информацию об обновлении.Пожалуйста, обязательно прочитайте предупреждения и меры предосторожности, чтобы избежатьНеправильное использование приводит к опасным авариям.Перед установкой и использованием этого продукта, должны строго осуществляться в соответствииС подробной информацией о ручной эксплуатации системы продукта, для обеспеченияПравильное использование продукта.О SF-HC25K плазменной резки факела высота контроллера и содержимоеЭто руководство, осуществляется, если какое-либо Конкретное незаконное использование, не представляет собойПозиции компании, и отказывается признавать свою юридическую ответственность,Последствия должны нести пользователи.Предупреждение о безопасности используется для предотвращения повреждения человеческого тела и собственности.При использовании SF-HC25K фонарь для резки контроллер высоты, если есть какое-либо качествоПроблемы, потребители могут связаться с нашим сервисным центром или уполномоченным офисом,Дилеры, агенты, чтобы получить соответствующие продукты и услуги.Без прямого письменного разрешения на использование любой из этих данных не можетБудут скопированы, воспроизведены или содержаться, нарушители будут нести полную ответственность за ущерб.1.3 ПредупреждениеДля безопасной эксплуатации этого продукта и достижения дизайна контроля продуктаТочность, чтобы избежать повреждения, внимательно прочитайте соответствующее предупреждение и строгоСоблюдайте это.Лицо по установке должно быть связано с промышленностью или соответствующим опытом техническогоПерсонала.Перед установкой необходимо внимательно прочитать это руководство.Чтобы подтвердить, что выбранный источник питания соответствует его требованиюСпецификация.Вы строго запрещены в условиях установки электроэнергии илиПодключите или отключите.Место установки должно быть максимально Удалено от источника тепла.Корпус контроллера должен быть хорошим заземлением или влиять на контроллер вРабота.Стальная пластина должна быть в хорошем заземлении и хорошо держатьСоединение с корпусом контроллера для обеспечения точности управления по высоте.Пожалуйста, будьте внимательны и не допускайте сильного столкновения, вибрации, вЧтобы избежать повреждения продукта.Пожалуйста, не делайте ничего без разрешения, чтобы открыть фонарь для резки по высотеКонтроллер или изменить его внутреннюю структуру, чтобы предотвратить аварии или сбой.

2. Обзор
2,1 Технические характеристикиSf-hc25k плазменной резки факела высота контроллера после многих летПрактика и несколько поколений сопутствующих продуктов в игре.Этот продукт принимает 32-битный arm в качестве ядра, две группы по три цифровая трубкаДисплей, принимает цифровой режим управления. Не содержит устройства линейной регулировкиВнутренний, значительно улучшая стабильность.Параметры скорости могут быть изменены в соответствии с подъемным механизмом сИсточник питания и любые изменения.Схема принимает технологию патч. Нет внутренней регулировкиУстройство, полностью цифровая технология управления, чтобы гарантировать, что продукт имеет высокуюНадежность.Операция простая, две группы цифрового дисплея трубки Настройка дугового напряжения иДуговое давление соответственно, лаконичное и простое. Параметры настройкиРаботает в общей сложности три ручки.Интерфейс просто и удобно управлять, он подходит для всех плазменной резкиСистема числового управления, также может использоваться отдельно.Используется метод начального выравнивания переключателя приближения.PWM выход, скорость регулируется уровня 255, контроль скорости двигателя точный,Несколько настроек тока, защита от короткого замыкания.Резка с функцией столкновения. При обрезании губ коснитесь стальной пластины,Контроллер может быстро сократить расстояние, эффективная защитаСопло.Все входы и выходы принимают фотоэлектрическую изоляцию, Отзывы плазменного напряженияИспользование линейной фотоэлектрической изоляции, независимый источник питания, может очень хорошоСовместимость с частичным давлением различных брендов импортной плазмыИсточника питания.Это интегрированная пусковая дуговая успешная функция суждения, и дуговая успешнаяФункция отзывы.2,2 основные технические индикаторыТребования к электропитанию: DC24V + / - 10% 3AПодходящий Двигатель: 24 В с двигателем постоянного токаРежим привода: ШИМВыходной ток: <входной ток мощностиМетод начального выравнивания: Бесконтактный переключатель (нормально открытый нормально закрытыйЧерез комплект джемперов)Высокая точность: + / - 1 вРазмер корпуса коробки: хост: 145 x90x42Панель: 120x55x40Температура рабочей среды: - 10 ~ 60 ℃Вес: 0,6 кгСистема обнаружения: изоляция электродуговой плиты (тип B2)







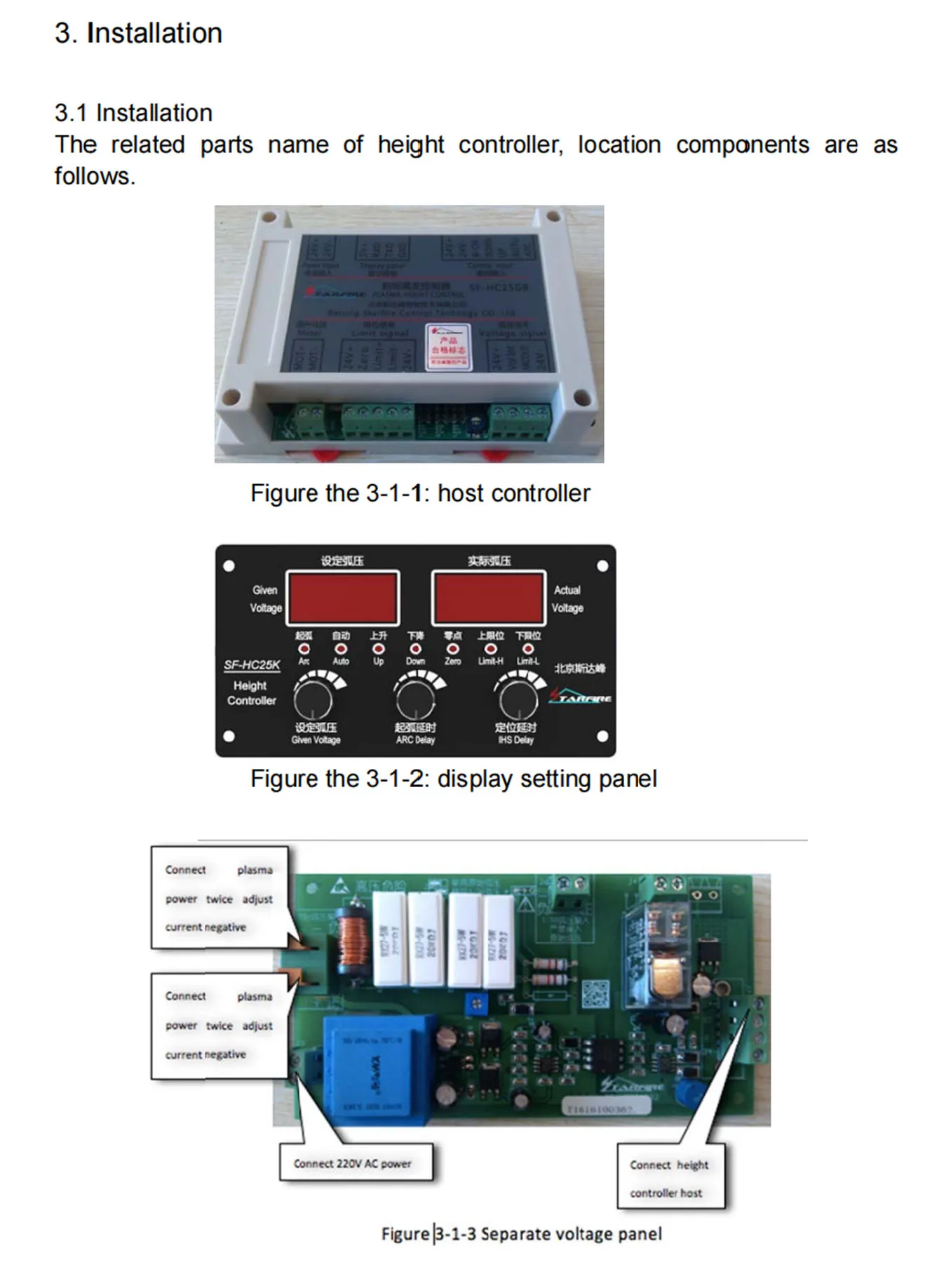

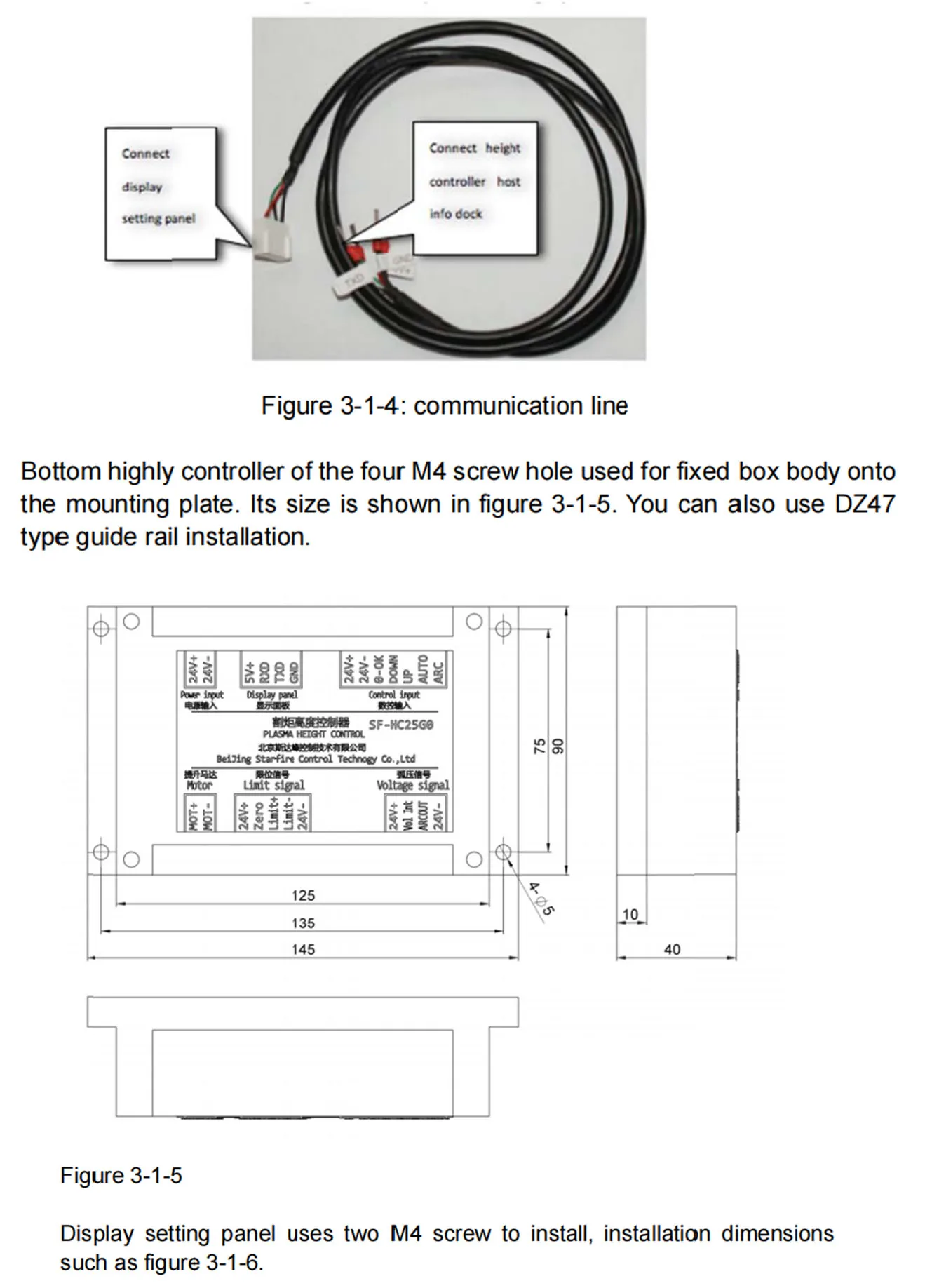

4. Параметры показаны

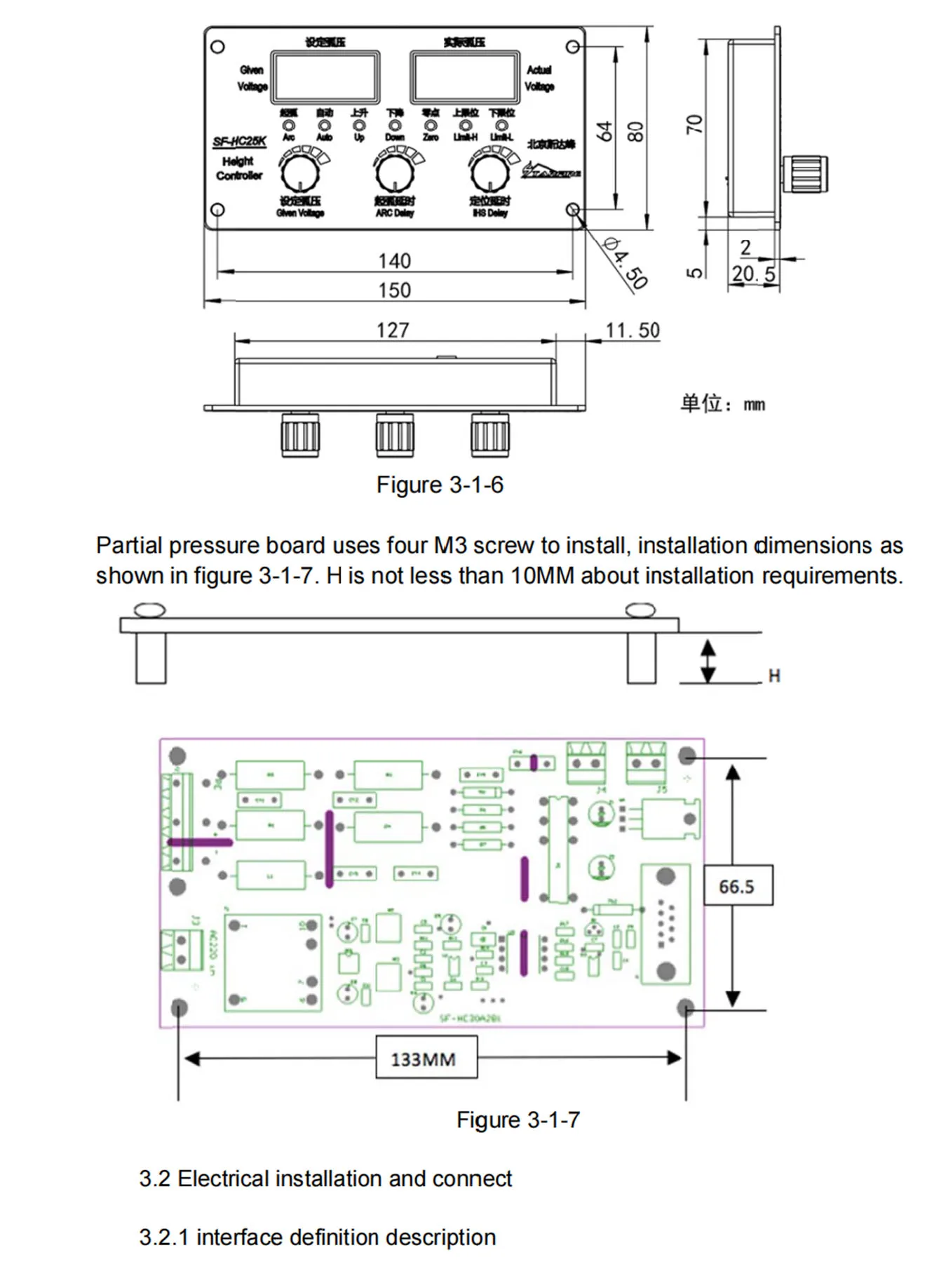

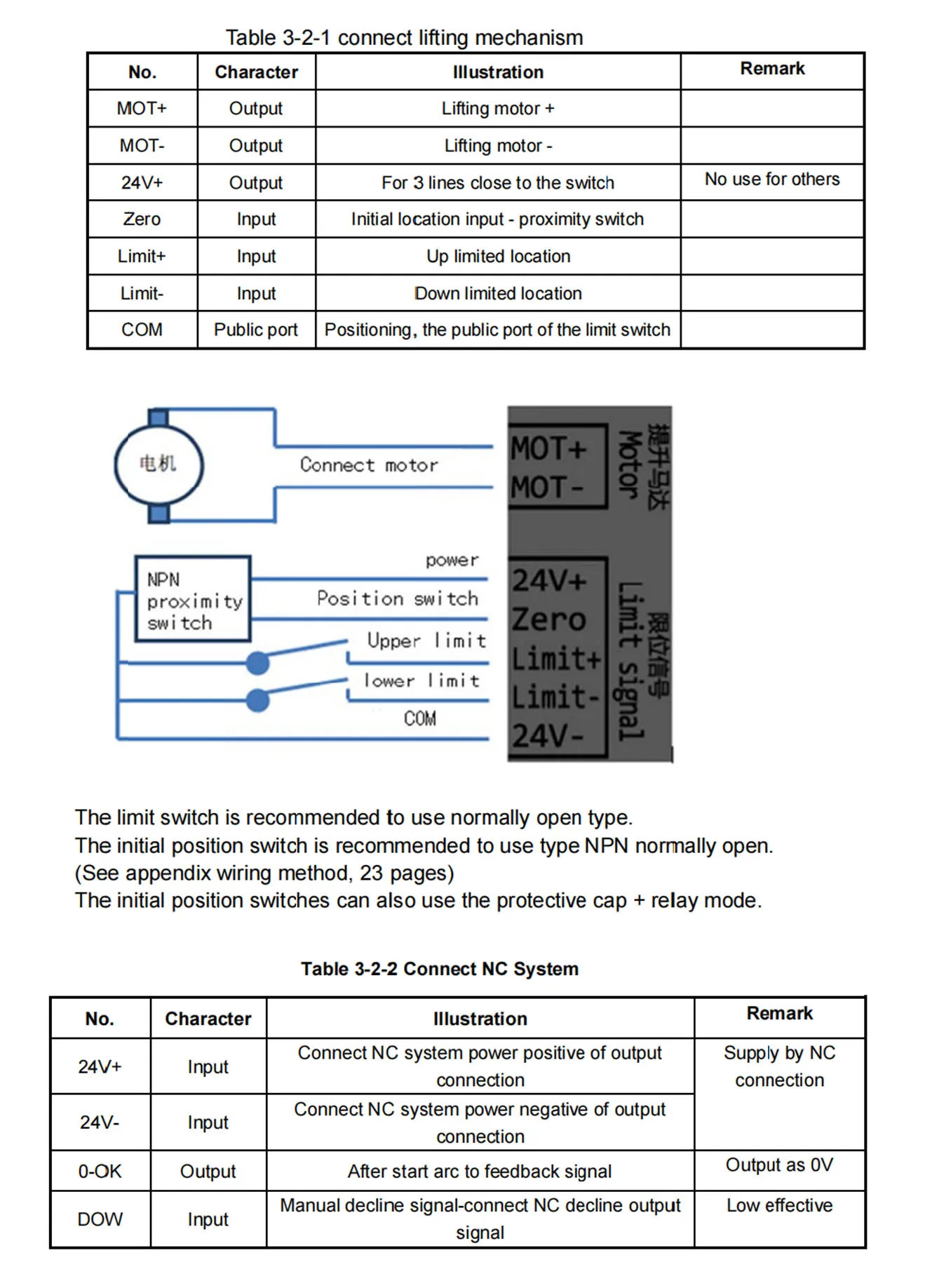

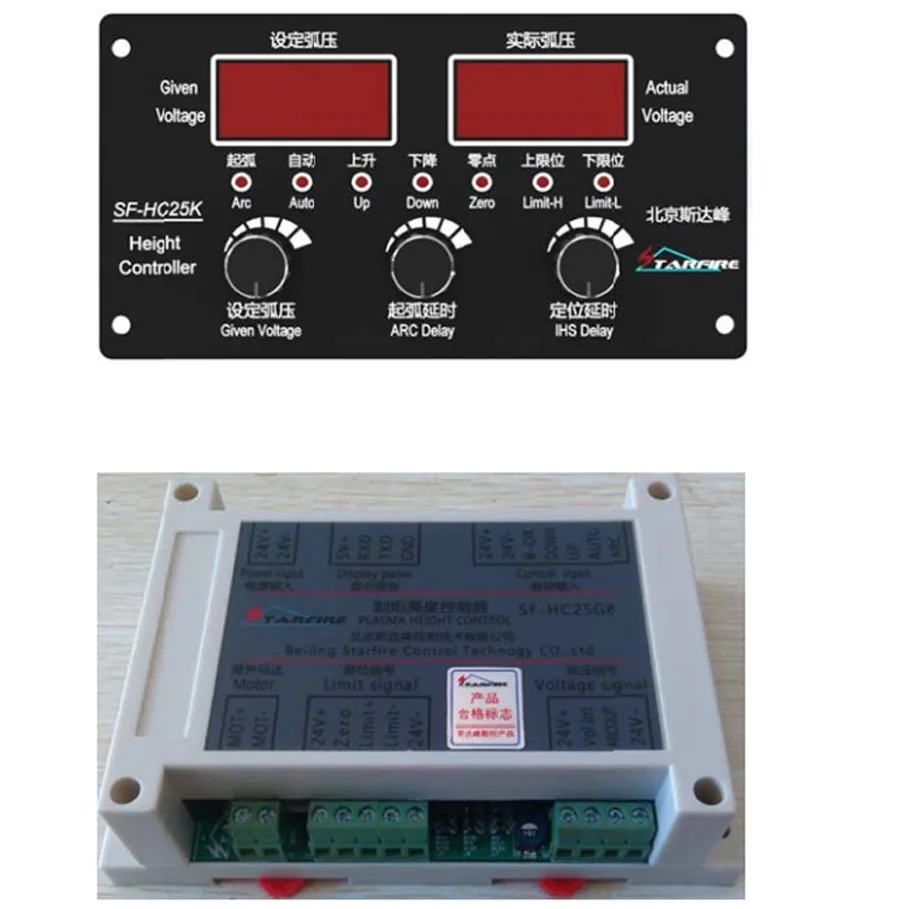

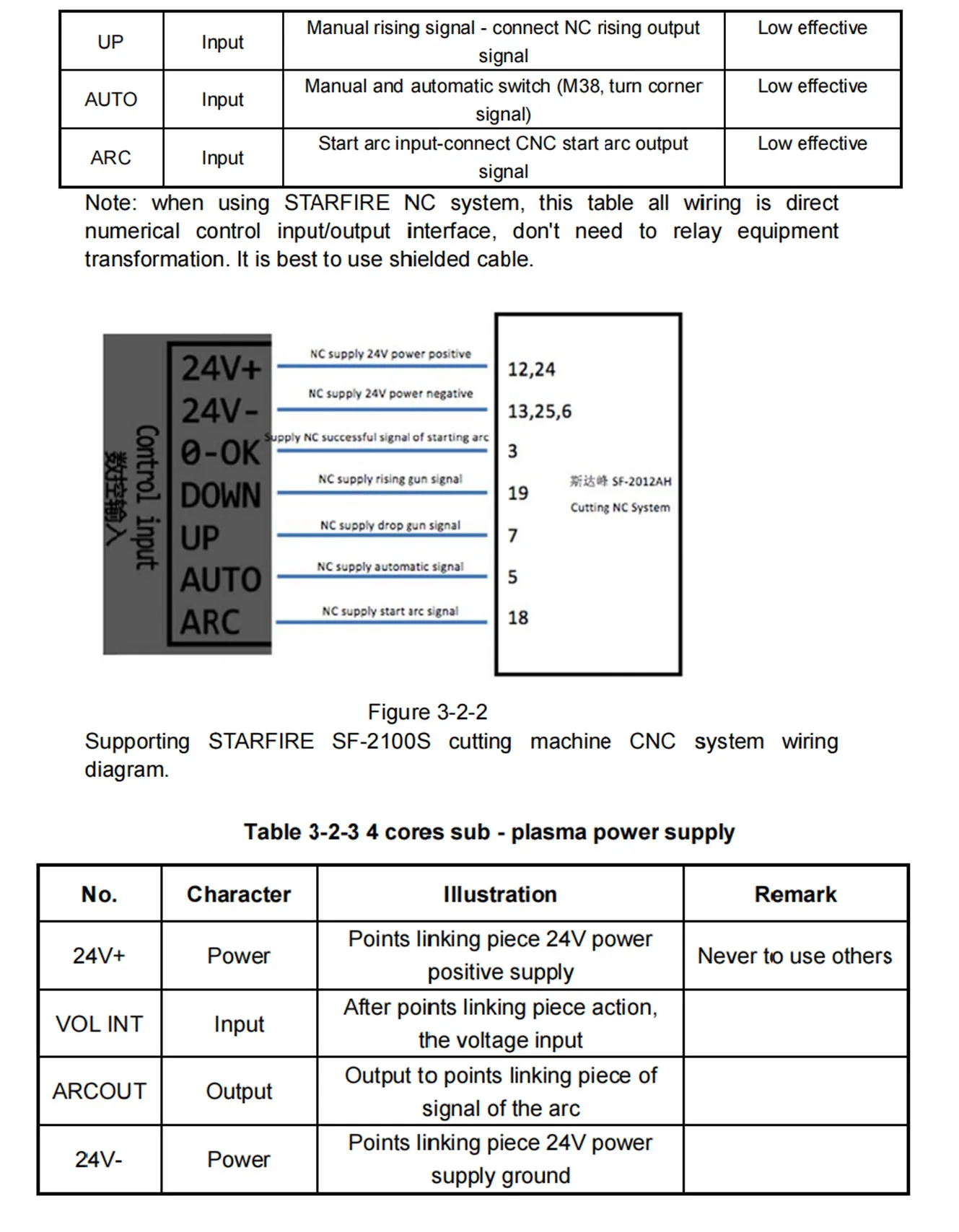

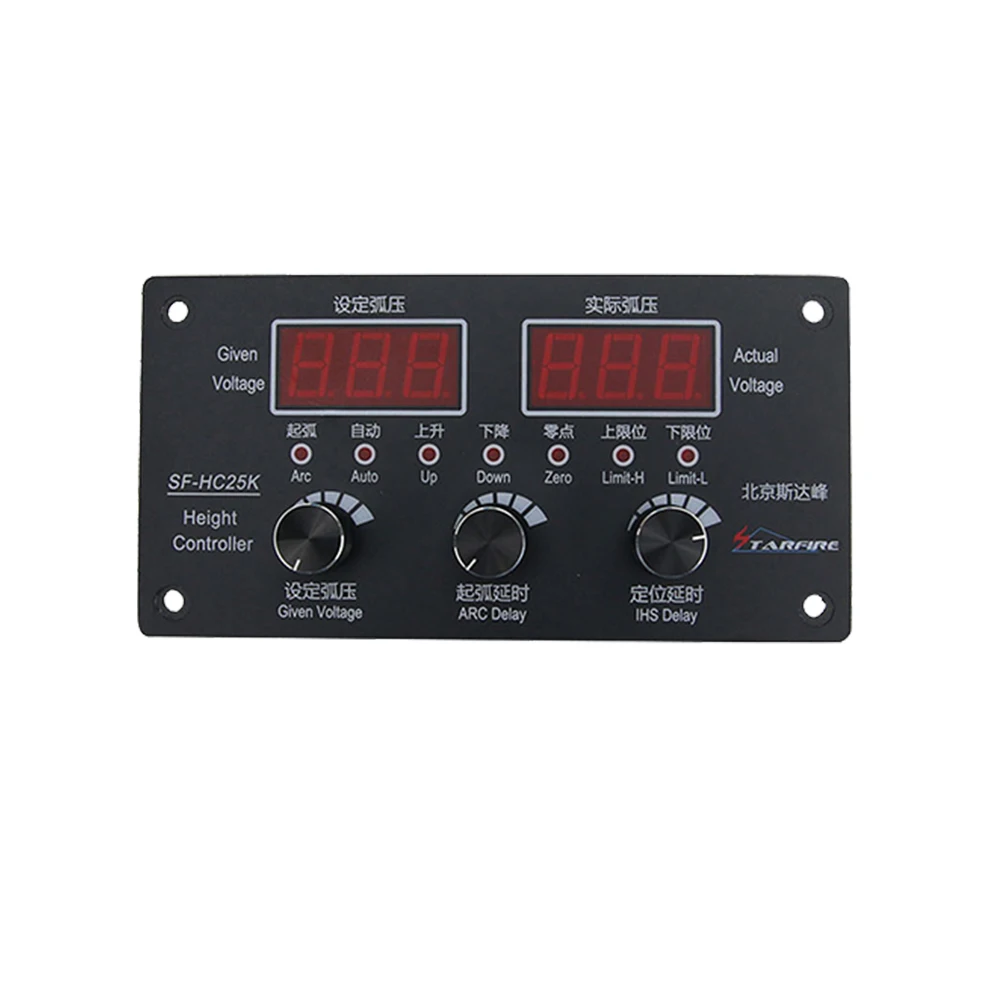

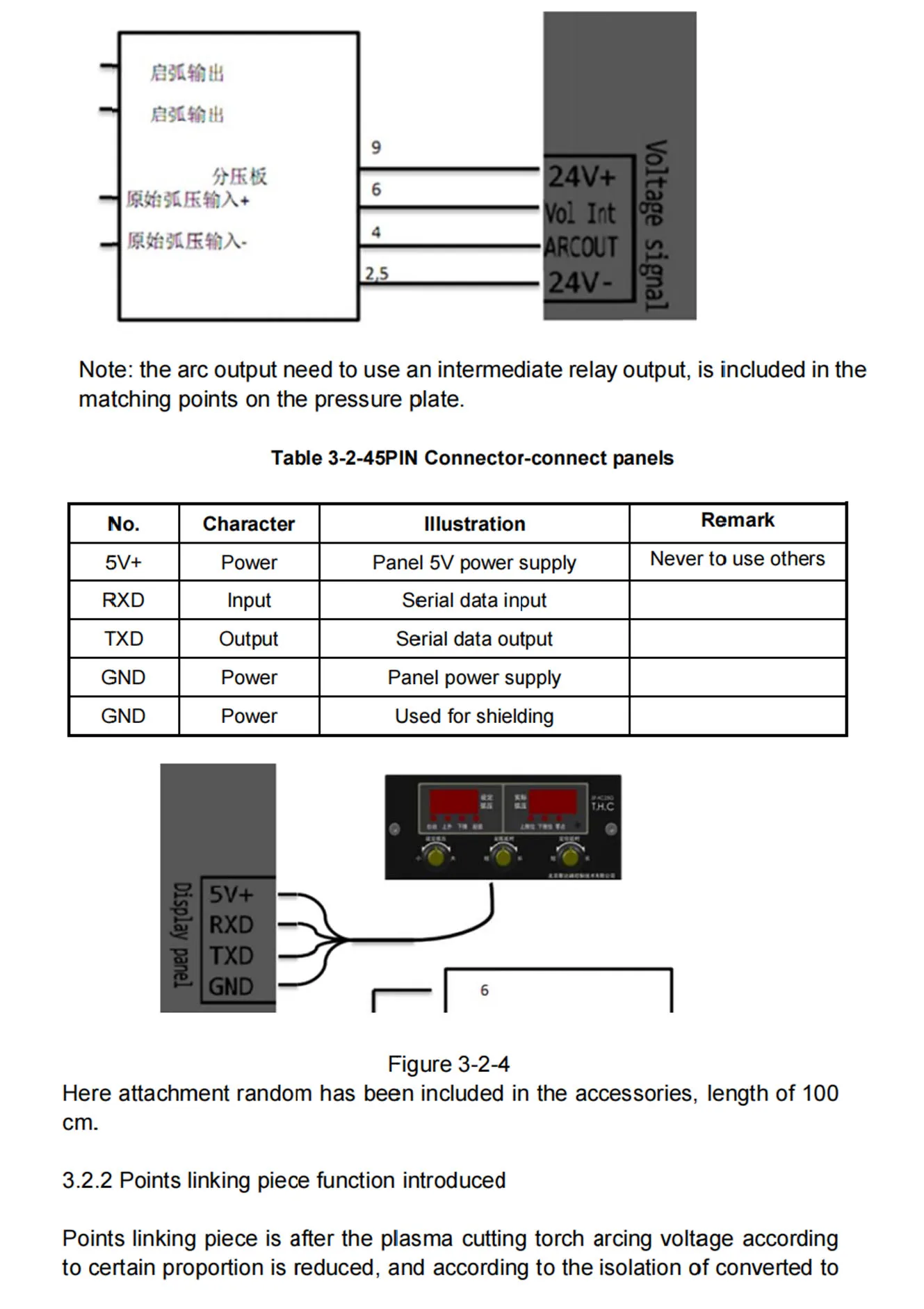

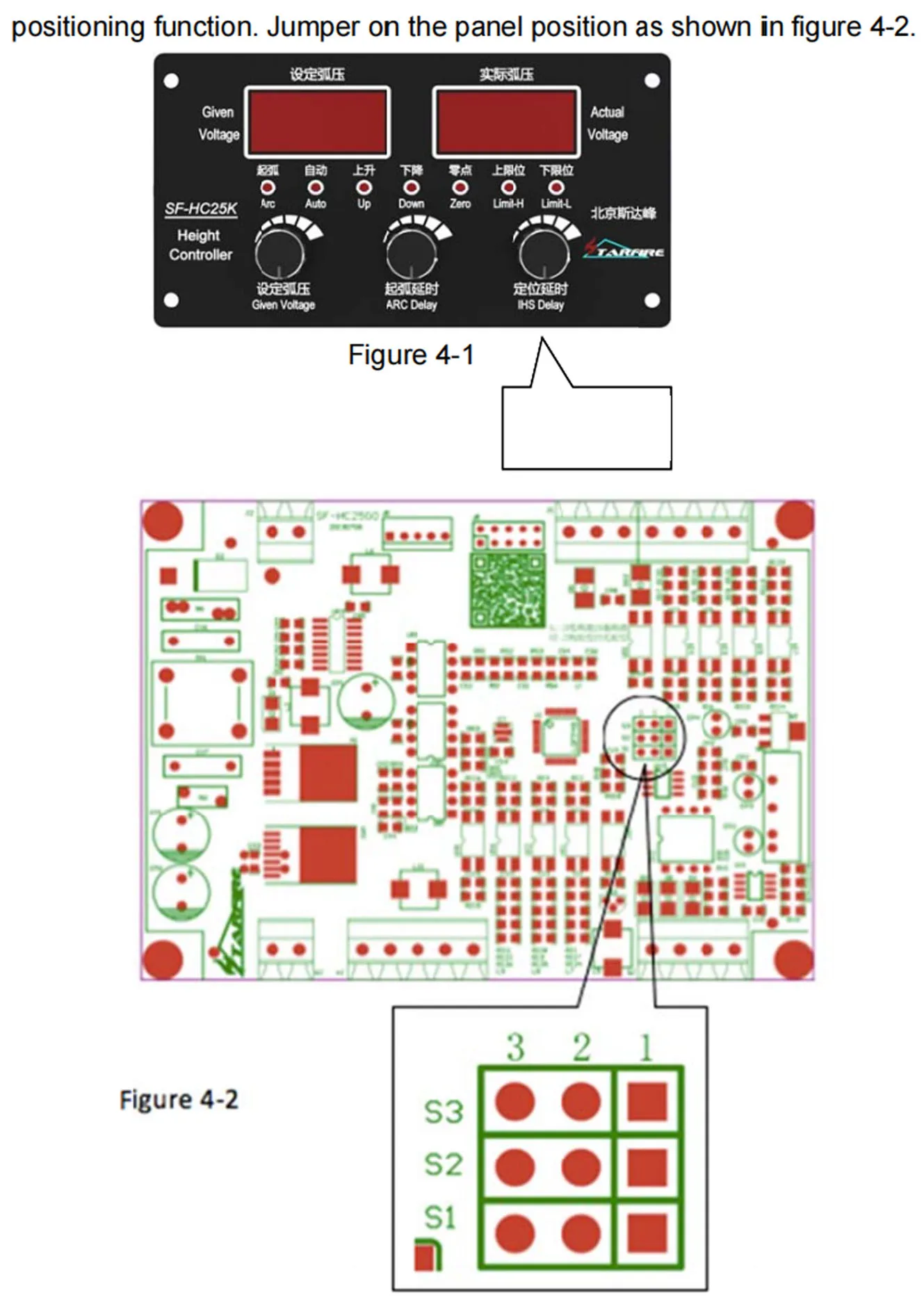

Существует три часто используемых параметра и две отладки: 1. НаборНапряжение. 2. Задержка запуска дуги. 3. Определение задержки. Эти параметры могут бытьНепосредственно установите соответствующую ручку на панели для регулировки.1. Установите напряжение, это может в любое время с помощью ручки для регулировки "высоты", наЛевая сторона цифрового набора значений напряжения дисплея трубки, блок: (V), по часовой стрелкеДля увеличения напряжения, против часовой стрелки, чтобы уменьшить напряжение. АвтоматическийРезка в соответствии с параметрами контроллера регулирует расстояниеМежду соплом и стальной пластиной, напряжение дуги всегдаБлиже к установке напряжения. Этот параметр может быть непосредственно как набор высоко.Конкретный номер в соответствии с выбранными производителями электропитанияПредоставление технических параметров.2. Задержка начала дуги, время перфорации должно использоваться в соответствии с фактическимПерфорированные настройки времени, различная толщина стальной пластины и различныеТок, когда время также отличается. По часовой стрелке, чтобы продлить периодRev arc, против часовой стрелки, чтобы уменьшить время дуги. Диапазон от 0 до 203. Задержка позиционирования, время первоначального позиционирования-это начальное позиционирование, сокращениеДля прикосновения со стальной пластиной, после восхода К времени, требуемому для установкиВысота. Время, необходимое для различных подъемных механизмов для продвиженияОпределенное расстояние тоже отличается. Он должен быть установлен в соответствии с фактическимСитуации. Вращение по часовой стрелке для более высокой высоты положения, против часовой стрелкиУменьшите высоту позиционирования. Диапазон от 0 до 1004. Параметры скорости/чувствительности, которые являются параметрами отладки, могут бытьРегулировка при нажатии кнопки задержки позиционирования, увеличение по часовой стрелкеИ уменьшение против часовой стрелки. Настройка этого параметра повлияет наСкорость двигателя и общее время реакции. Диапазон от 0 до 20.5. Установка логического концевого переключателя положения, перемычка S1 вставляется между 1 и 2 дляНизкая эффективность, подходит для использования, как правило, закрытый Бесконтактный переключатель. ВставляетсяМежду 2 и 3 для высокой эффективности подходит для открытого бесконтактного переключателя.Заводской по умолчанию для низкой эффективности. Перемычка на положении панели какПоказано на рис. 4-2.Примечание: изменение логического уровня изменяется с позиционированием и ограничением. ЕслиИзменен на высокоэффективный, ограничительный переключатель также должен быть изменен наНормально закрытый контакт. Если нет концевого выключателя, ограничительная Входная точкаНеобходимо подключить к 24G.6. С или без установки функции позиционирования, S2 jumper cap вставляется вМежду 1 и 2 без функции позиционирования. Вставляется между 2 и 3 для

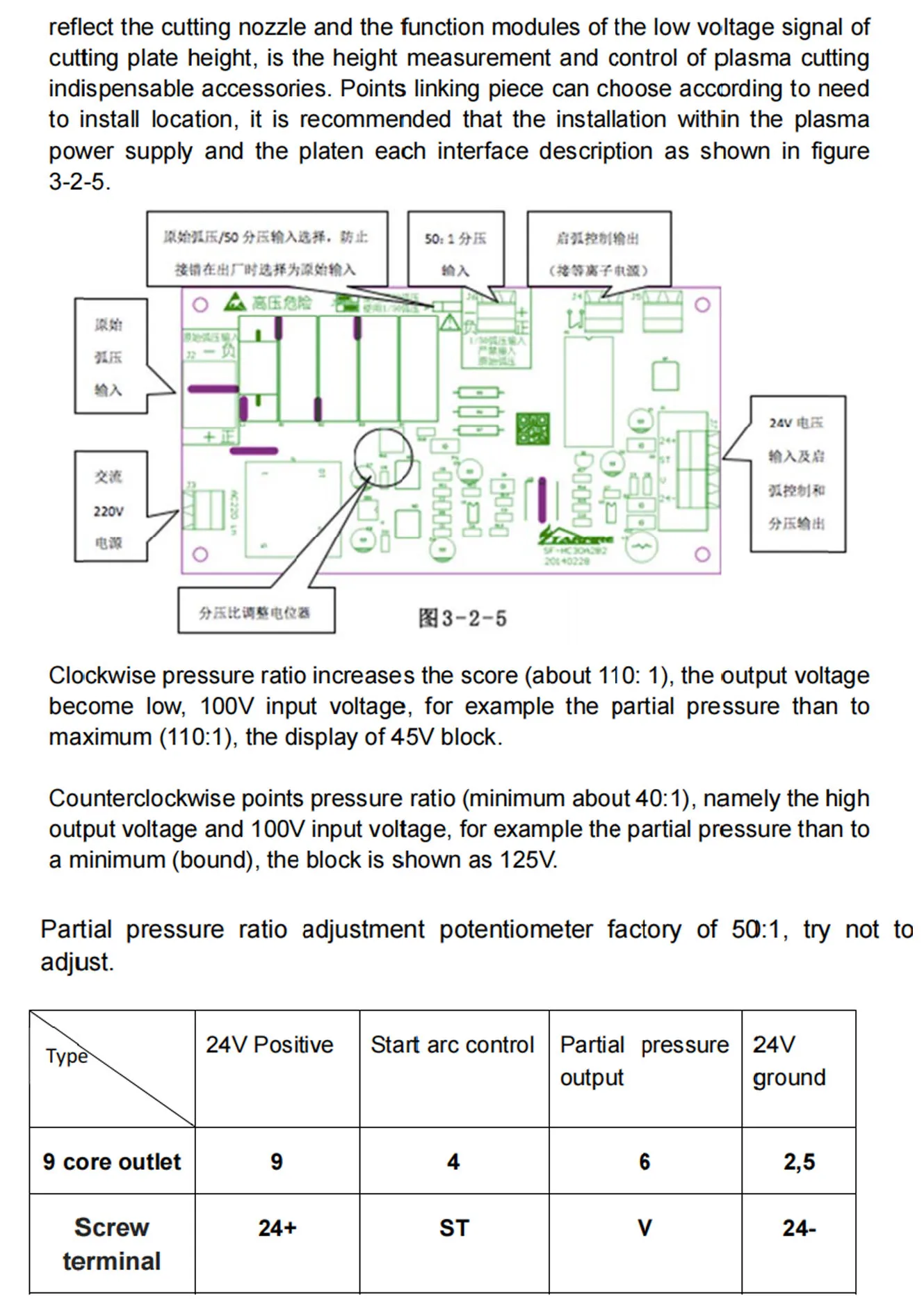

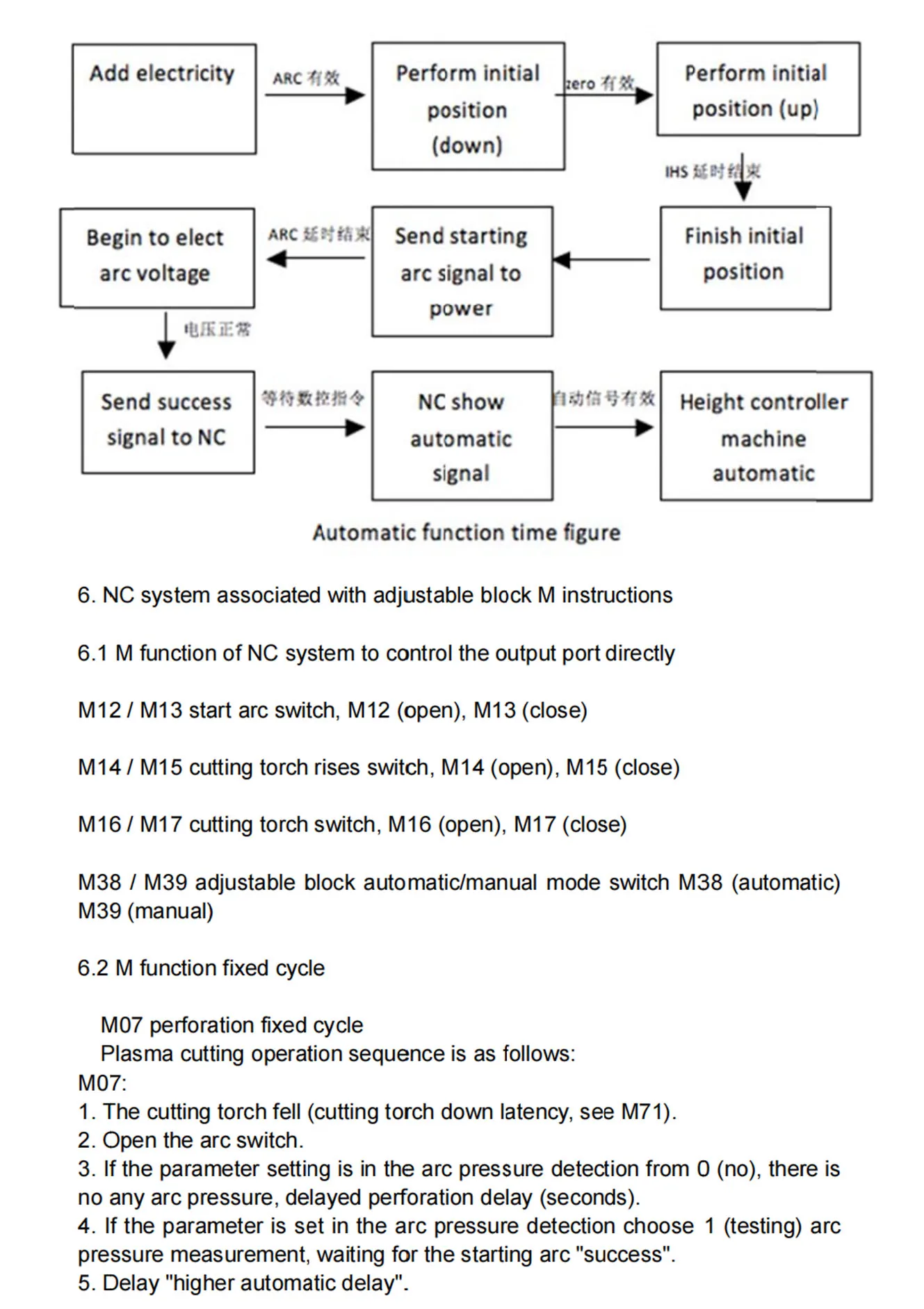

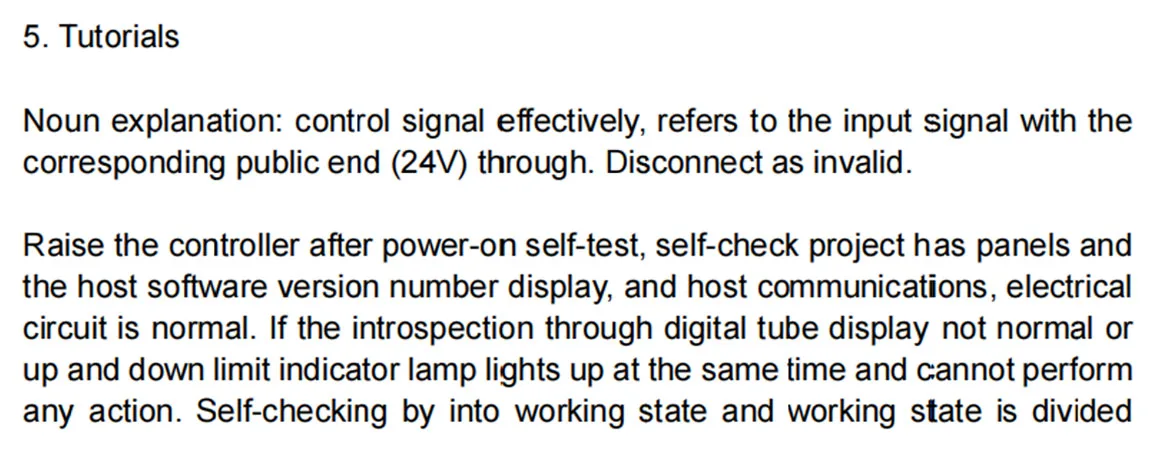

Два вида: ручное и автоматическое состояние.5,1 ручная работаРучной восходящий сигнал (вверх): когда это эффективно, фонарь для резки поднимается.Ручной сигнал вниз (DOW): когда это эффективно, фонарь вниз.Сигнал падения вручную (DOW): долгое время эффективно выполняется при позиционированииДвижения.Сигнал стартовой дуги (дуга): если это эффективно, то сначала действующее позиционирование, а затемУправление и дуговая плазменная мощность.5,2 автоматическая работаАвтоматически регулируемое требование:1. Сигнал Start arc (ARC) эффективно.2. Автоматический (автоматический) сигнал эффективно.3. Соответствующее напряжение плазменной резки (набор напряжения-50) ~ (набор напряжения + 60).Начальное позиционирование: блок после получения пусковой дуги (дуги)Механизм подъема вниз, сигнал нулевой точки (ноль) действителен, указанное режущее устройствоВстретила стальную пластину, тона для подъема блока приводного подъемного механизма, время подъема для"Время IHS", "время IHS" для завершения начального выравнивания завершено.Пусковая дуга: после завершения начального позиционирования и дугиСигнал к плазменной мощности, такой как ожидание времени после приобретения arcНапряжение.Успешные отзывы Start arc: напряжение arc в течение определенного количества времениСохранение в пределах нормального диапазона является rev arc (перфорированный) успешно,Успех сигнала блока (0-ОК) в системе числового управления.Автоматическое отслеживание: в успехе (0-ОК) был дан сигнал и числовойСистема управления, которая запускает дугу, может быть вырезана, чтобы успешно ходить, в это время, какДо тех пор, пока числовое Управление к блочному сигналу автоматически (Авто) к блоку,Блок войдет в состояние автоматического отслеживания.
