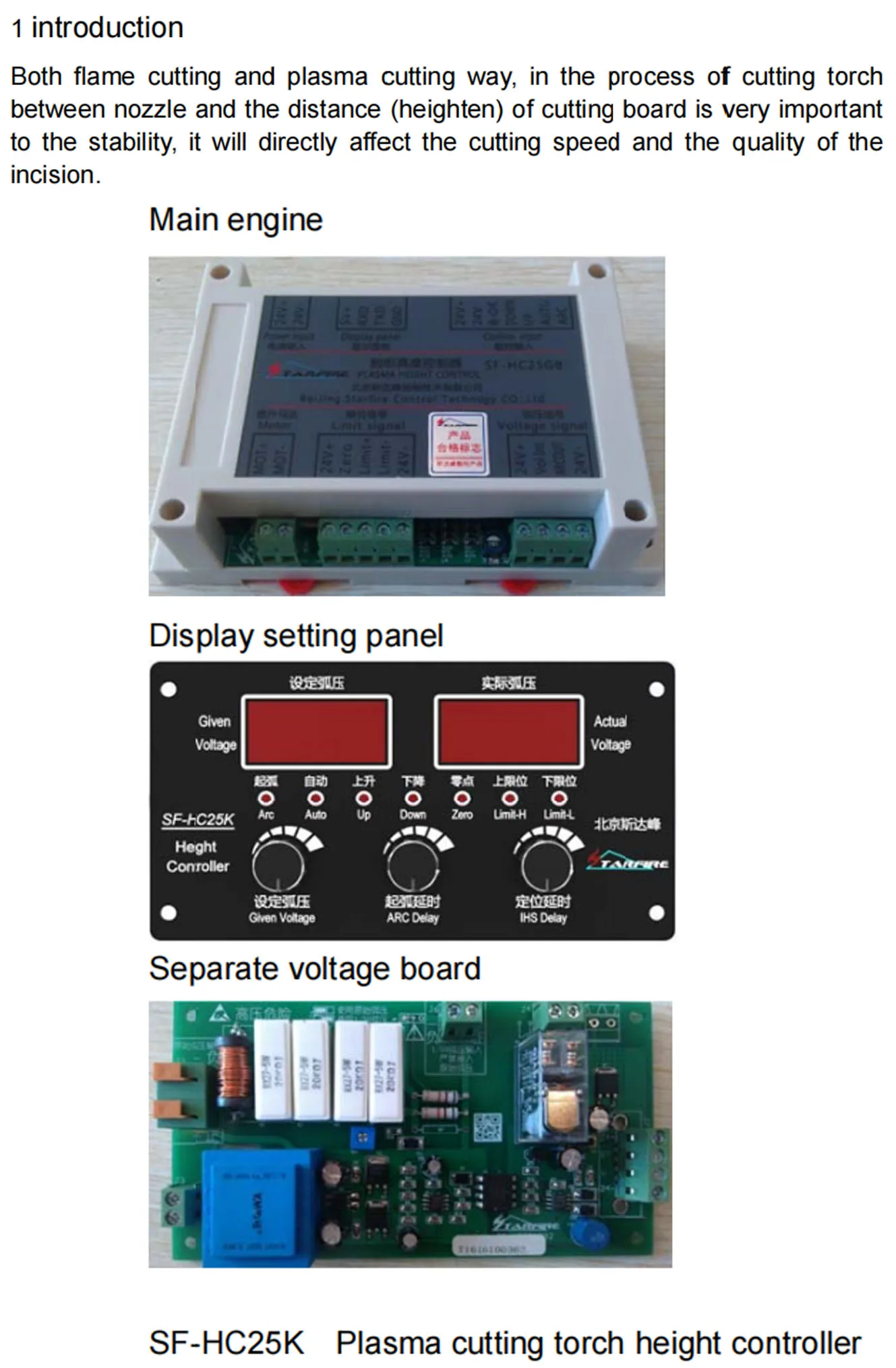

1 Введение как пламенной резки, так и плазменной резки, в процессе резки горелки между соплом и расстоянием (Увеличение) разделочной доски очень важно для стабильности, это непосредственно повлияет на скорость резания и качество разреза.

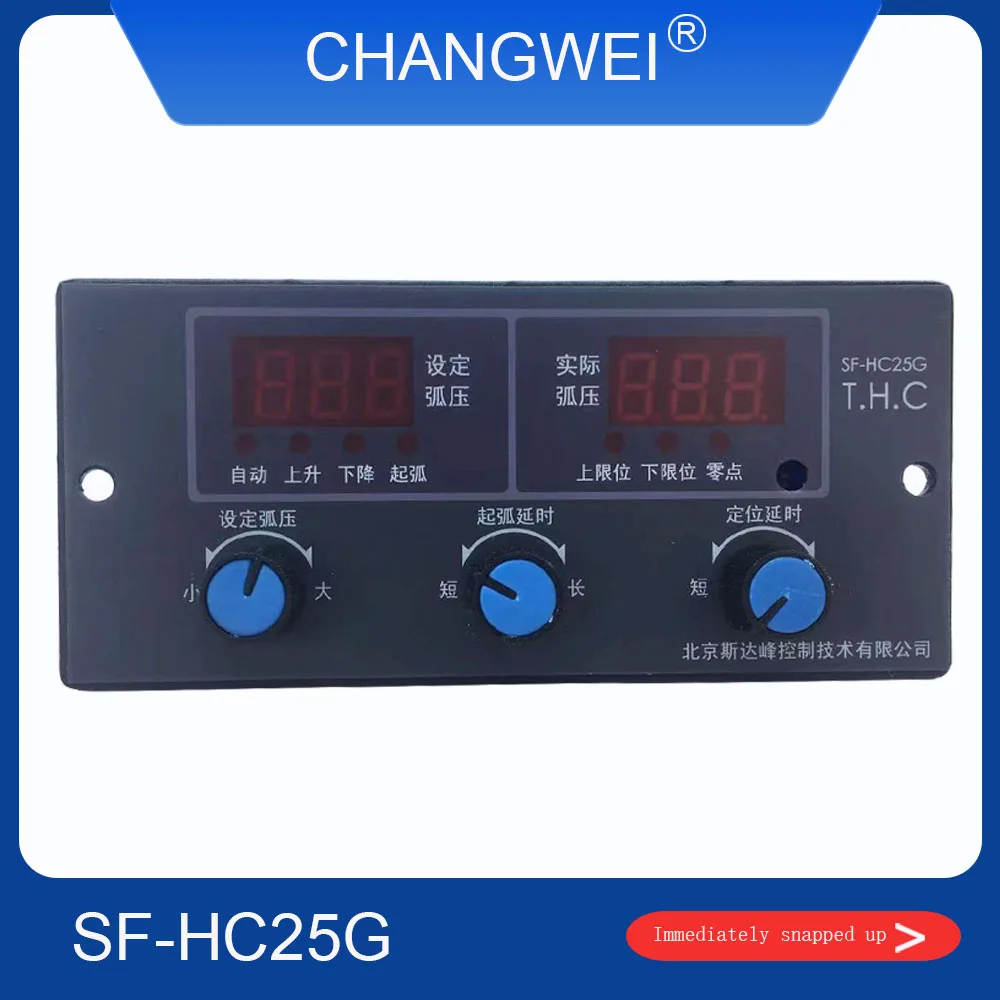

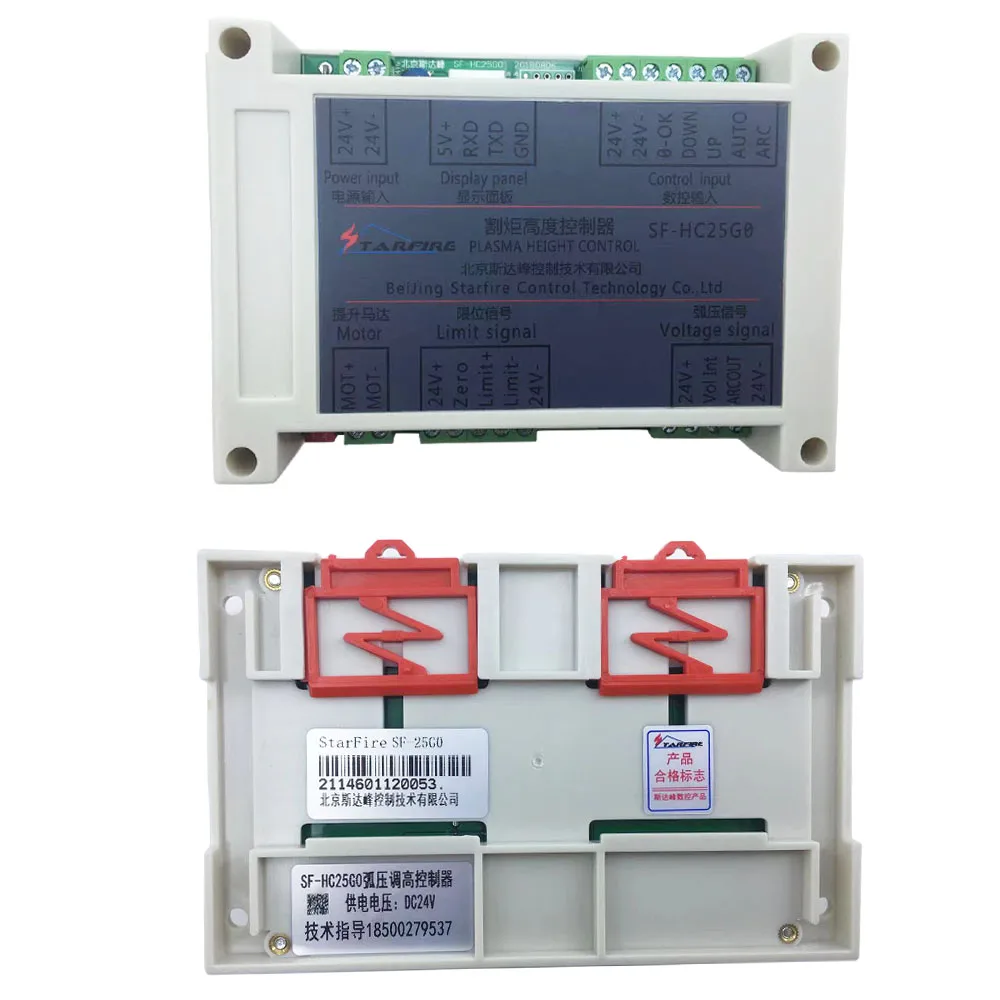

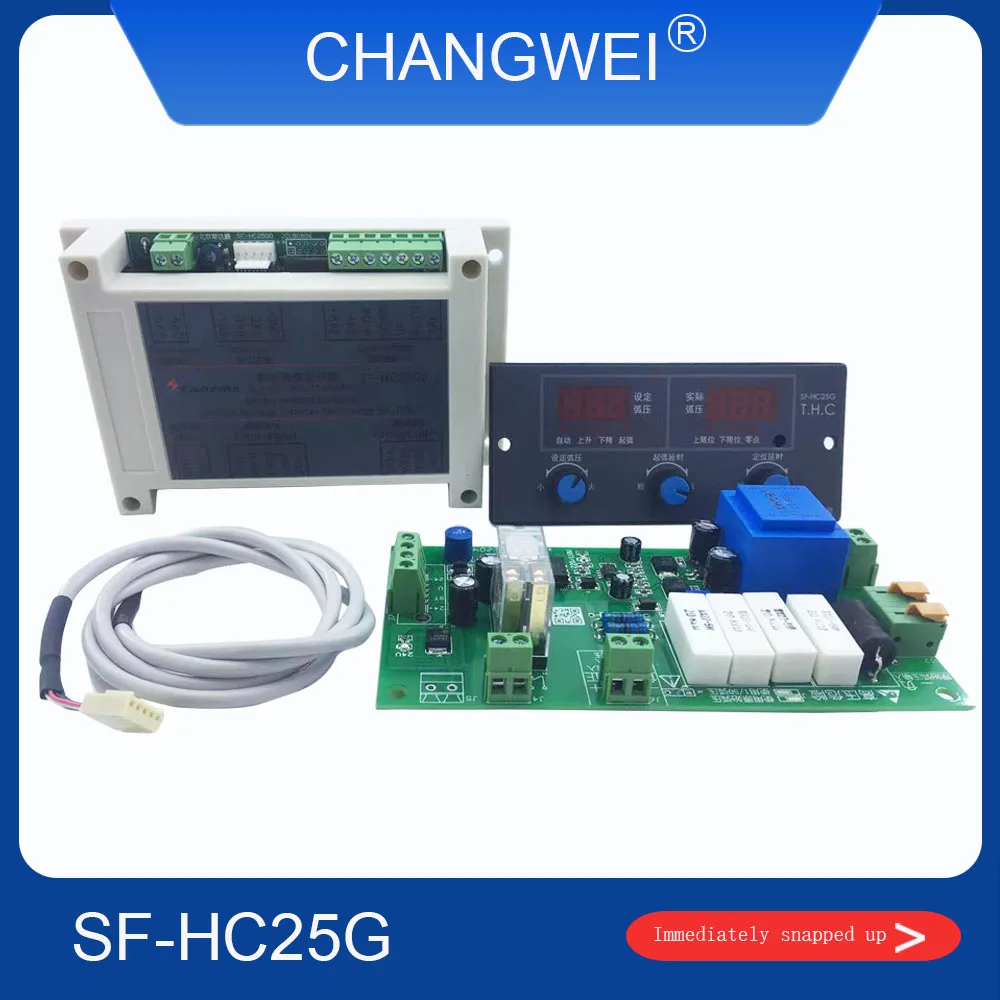

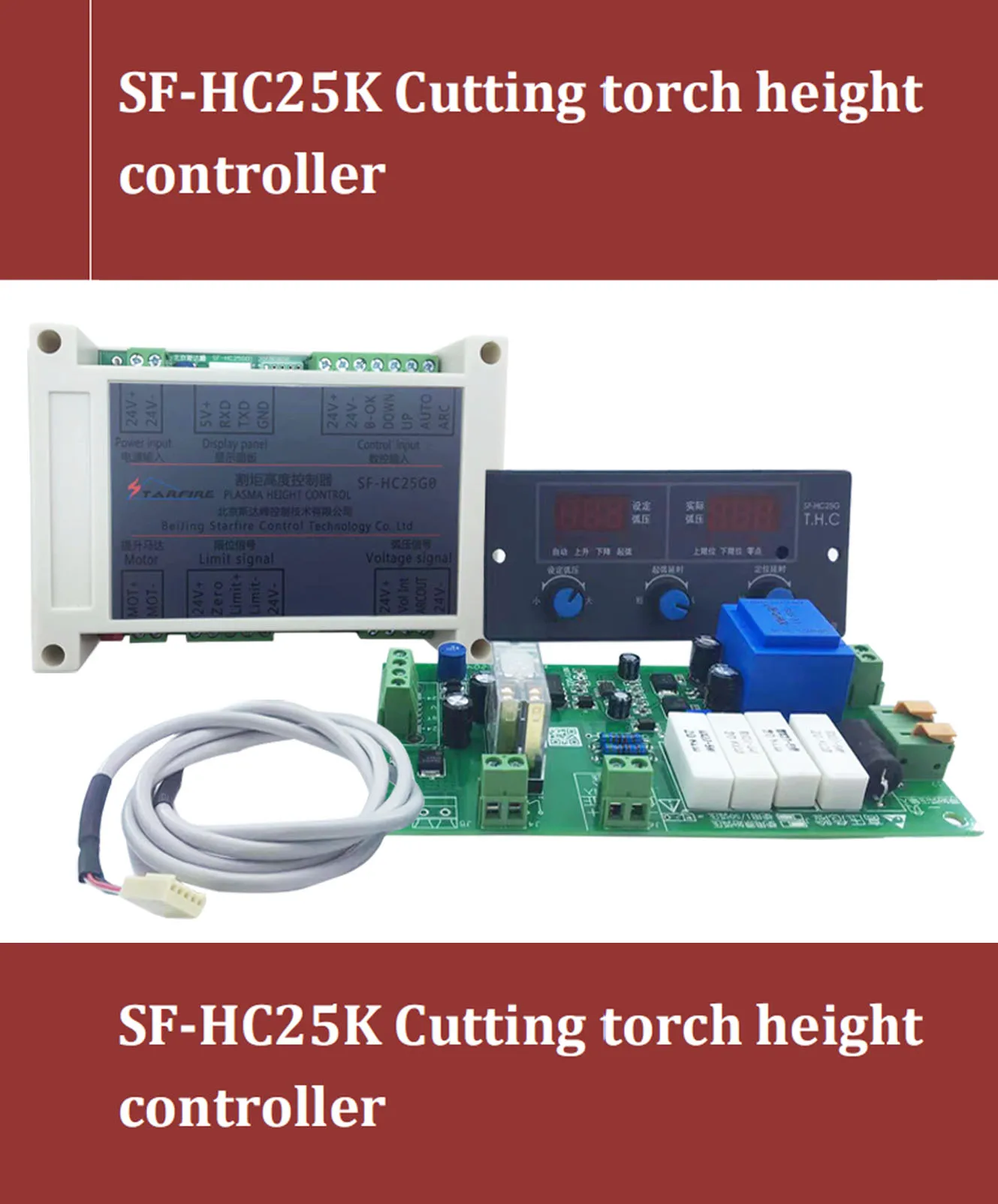

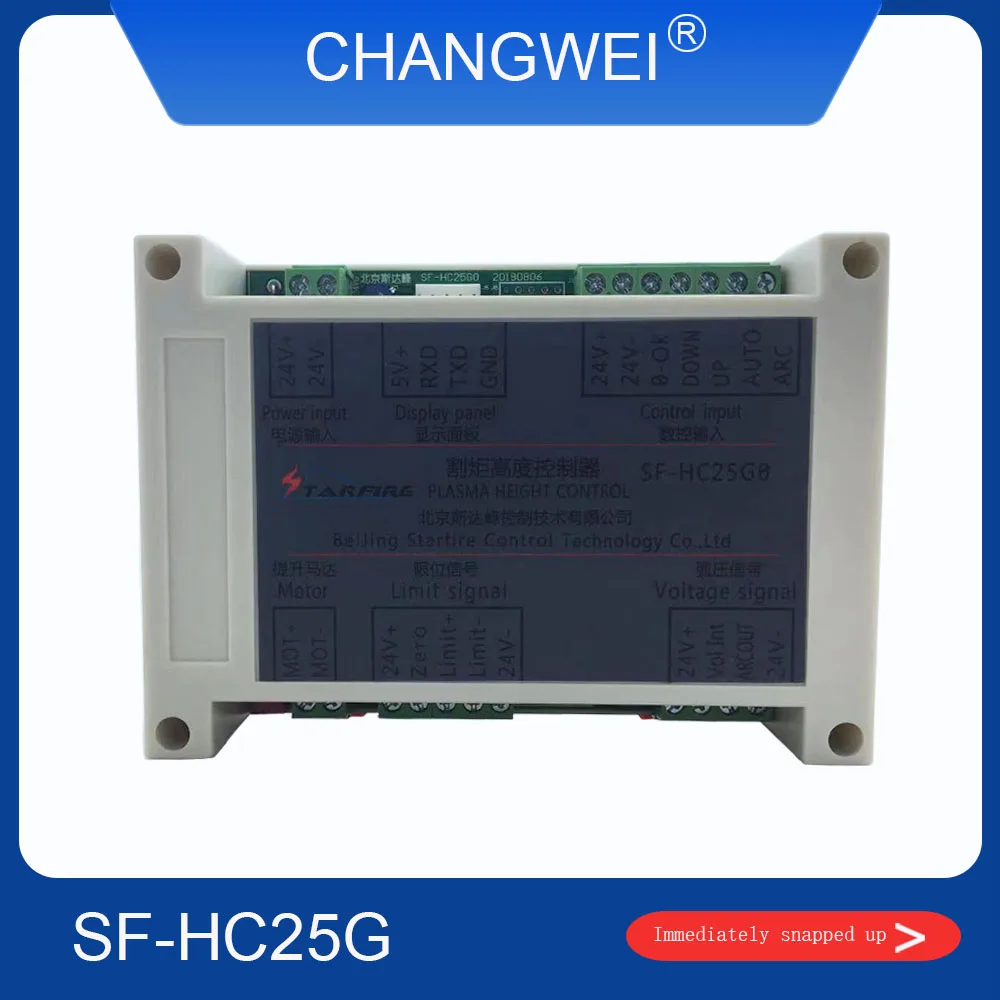

1,1 SF-HC25G контроллер высоты плазменной резки специально разработан для портативного станка плазменной резки модуль автоматического управления высотой. SF-HC25G контроллер высоты плазменной резки, простое управление, удобная отладка, доступная цена, принимает цифровое управление, надежная производительность. Это идеальный продукт формы полного комплекта сварочного оборудования производителей. Принять хост и панель Сплит Тип структуры, особенно подходит для портативной резки. 1,2 важное заявление SF-HC25G контроллер высоты плазменной резки и содержание Руководства может быть некоторые различия, пожалуйста, в натуральном виде превалируют. После того, как этот продукт или его аксессуары имеют какие-либо изменения, без предварительного уведомления. Необходимо обратиться к обновлению содержания. Пожалуйста, обязательно прочитайте предупреждения и меры предосторожности, чтобы избежать неправильного использования привести к опасным авариям. Перед установкой и использованием данного продукта, необходимо строго осуществить в соответствии с деталями системы продукта ручной работы, для обеспечения правильного использования продукта. О SF-HC25G регулятора высоты плазменной резки и содержания этого руководства, осуществляется, если какое-либо Конкретное незаконное использование, не представляет позиции компании, и отказывается признавать свою легальную ответственность, ответственность за это несет пользователь. Предупреждение безопасности используется для предотвращения повреждения человеческого тела и свойства. При использовании SF-HC25G регулятора высоты резака, если есть какие-либо проблемы с качеством, потребители могут связаться с нашим сервисным центром или авторизованным офисом, дилерами, агентами, чтобы получить соответствующие продукты и услуги. Без прямого разрешения на использование какой-либо из этой информации не может быть скопирована, воспроизведена или размещена, лица, совершающие такие действия, будут нести полную ответственность за ущерб. 1,3 предупреждение о безопасной эксплуатации этого продукта, и достичь точности управления продуктом, чтобы избежать повреждения его, внимательно прочитайте соответствующее предупреждение и строго придерживайтесь его.

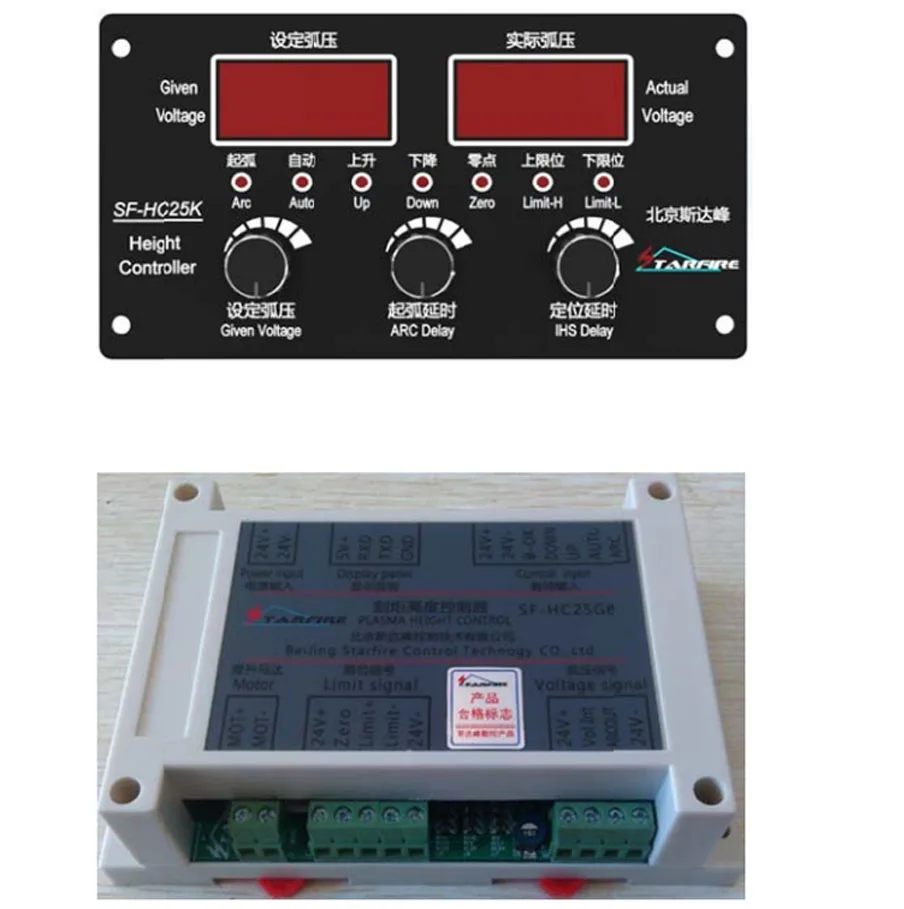

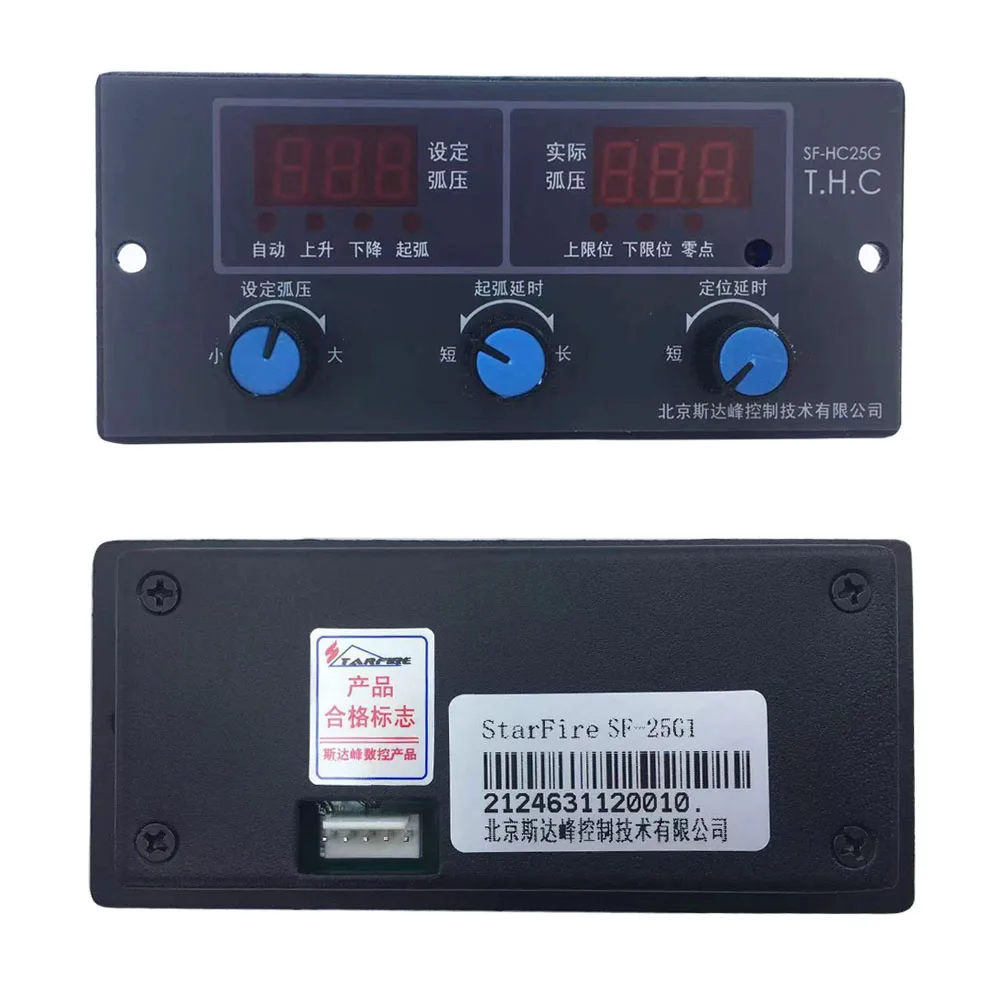

2. Обзор 2,1 технических особенностей SF-HC25G плазменной резки факел контроллер высоты после многих лет практики и нескольких поколения сопутствующих продуктов в игры. Этот продукт принимает 32-битный arm в качестве ядра, две группы по три цифровой дисплей трубки, принимает цифровой режим управления. Не содержит Внутреннее устройство линейной регулировки, что значительно повышает стабильность. Параметры скорости могут быть изменены, в соответствии с подъемным механизмом с электропитанием и любой модификацией. Схема принимает технологию патч. Нет внутреннего устройства регулировки, полная технология цифрового управления для обеспечения высокой надежности продукта. Управление простое, две группы цифрового дисплея трубки настройки напряжения дуги и давления дуги соответственно, лаконичное и простое. Настройка параметров работы в общей сложности трех ручек. Интерфейс просто и управление удобно, он подходит для всех плазменной резки числовой системы управления, также может использоваться отдельно. Он использует метод начальной выравнивания переключателя приближения. Выход ШИМ, скорость регулируется уровнем 255, контроль скорости двигателя точный, несколько настроек тока, защита от короткого замыкания. Резка с функцией столкновения. Когда режут губы, прикасайтесь к стальной пластине, контроллер может быстро разрезать, поднимая определённое расстояние, эффективная защита сопла. Все входы и выходы имеют фотоэлектрическую изоляцию, плазменную обратную связь напряжения с помощью линейной фотоэлектрической изоляции, независимый источник питания, может очень хорошо сочетаться с частичным давлением различных брендов импортируемого плазменного источника питания. Это интегрированная пусковая функция arc, успешная функция суждения, и функция arc, успешная обратная связь. 2,2 основные технические индикаторы требования к электропитанию: постоянный ток 24В + / - 10% а подходящий Двигатель: 24 В с приводом двигателя постоянного тока режим: ШИМ выходной ток: <входной ток питания метод первичного выравнивания: бесконтактный переключатель (обычно открытый, нормально закрытый через набор перемычек) Высокая точность: + / - 1 в Размер корпуса коробки: Хост: 145x90x42 панель: 120x55x40 Рабочая температура окружающей среды: - 10 ~ 60 ℃ Вес: 0,6 кг система обнаружения: изоляция дуговой электрической подложки (тип B2) 15 напряжения. 2. Задержка запуска дуги. 3. Найдите задержку. Эти параметры можно непосредственно установить соответствующую ручку на панели для регулировки. 1. Установите напряжение, это может в любое время с помощью ручки для регулировки "высоты", на левой стороне цифровой трубки дисплей значение напряжения, блок: (V), по часовой стрелке для увеличения напряжения, против часовой стрелки для уменьшения напряжения. Автоматическая резка в соответствии с параметрами контроллера Отрегулируйте расстояние между соплом и стальной пластиной, сделайте Напряжение дуги всегда ближе, чтобы установить напряжение. Этот параметр может быть непосредственно как набор высоко. Удельный установочный номер в соответствии с выбранными производителями электропитания обеспечивают технические настройки параметров. 2. Задержка начала дуги, время пробивания должно использоваться в соответствии с фактическими настройками времени перфорирования, различной толщиной стальной пластины и различной силой тока, когда время также отличается. По часовой стрелке, чтобы продлить период rev дуги, против часовой стрелки, чтобы уменьшить время дуги. 3. Задержка позиционирования, время первоначального позиционирования-это Первоначальное позиционирование, вырубается для касания стальной пластины, после возрастания до времени, необходимого для установки высоты. Время, необходимое для различных подъемных механизма для продвижения определенного расстояния, также отличается. Он должен быть установлен в зависимости от фактической ситуации. Вращение по часовой стрелке для более высокой высоты положения, против часовой стрелки для уменьшения высоты позиционирования. 4. Параметры скорости, параметры для отладки, доступные для открытия менее 3 мм слова или перекрестной отвертки регулировки, чтобы уменьшить по часовой стрелке и против часовой стрелки, чтобы увеличить. Настройка параметров влияет на скорость вращения двигателя и время отклика в целом. Положение ручки, как показано на рис. 4-1. 5. Установить положение концевой переключатель логики, S1 перемычка, вставленная между 1 и 2 для низкой эффективности, подходит для использования нормально закрытый Бесконтактный переключатель. Вставляется между 2 и 3 для высокой эффективности подходит для открытого все еще бесконтактного переключателя. Заводской по умолчанию для низкой эффективности. Перемычка на панели, как показано на рис. 4-2. 6. С или без настройки функции позиционирования, S2 Перемычка вставляется между 1 и 2 для функции позиционирования. Вставляется между 2 и 3 без функции позиционирования. Перемычка на панели, как показано на рис. 4-2.
