24 ГГц миллиметровый волновой радар, знак скорости автомобиля, радар для измерения скорости

1. Обзор

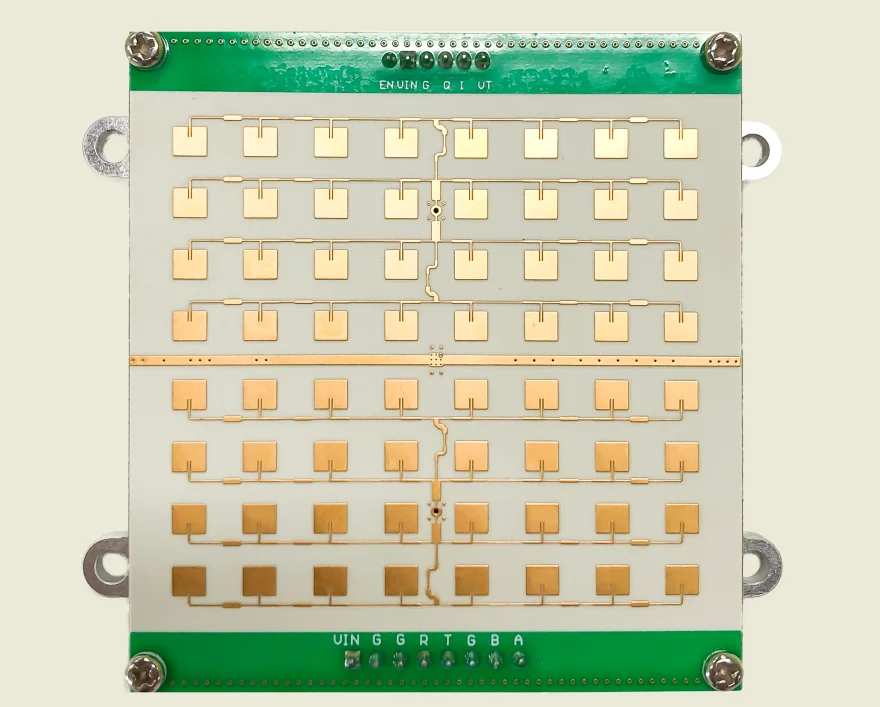

CEM5811-это радар с высоким коэффициентом усиления и узким углом 24 ГГц. Измерение скорости достигается с помощью эффекта Доплера, и точность измерения скорости может достигать 1 км/ч, что может быть подходит для измерения скорости радара и уличных фонарей.

2. Функция модуля

◆ Диапазон частот: 24,125 ГГц +-125 МГц

◆ Метод модуляции: CW обнаруживает движущиеся транспортные средства большой тележки> 150 метров маленькая тележка> 100 метров.

◆ Поддержка интерфейса RS232 и RS485 (скорость передачи данных 9600bps)

◆ Диапазон измерения скорости 1 км -- 300 км

◆ Погрешность измерения скорости не превышает + -1 км (когда угол между направлением движения и радиолокационным лучом азимута равен нулю градусов)

◆ Напряжение: 9-24 В, ток: 220 мА @ 12 В

◆ Выходная мощность (EIRP): 22dBm

◆ Угол антенны: 26 ° X13 °

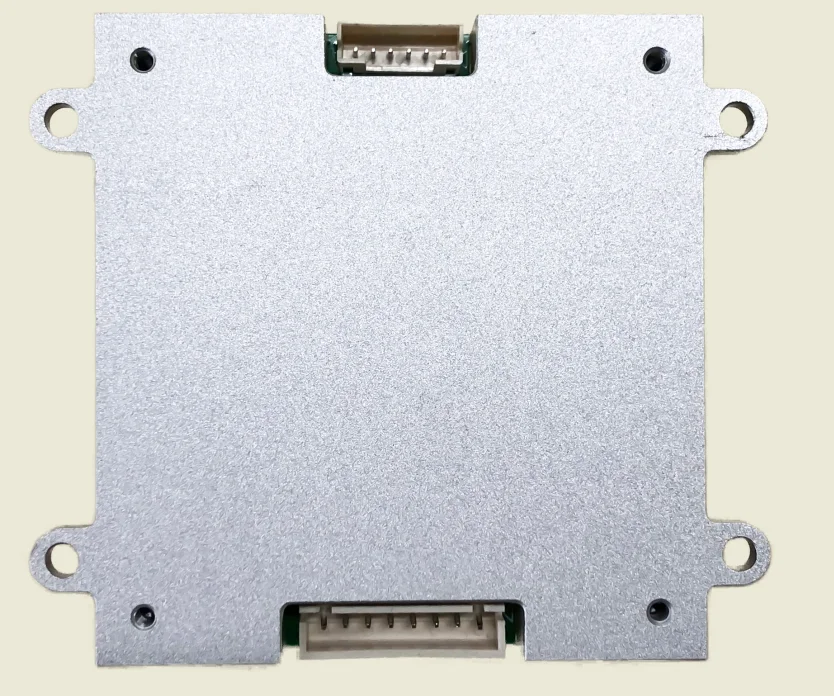

◆ Размер датчика: 73*75*10 мм

Описание 5 протоколов связи

RS232 скорость передачи данных формат вывода (скорость передачи данных 9600bps 9 байт в кадре пакет данных)

1: Приходите к цели

V (asci) + (ascii) Сотни мест (ascii) десятки места (ascii) одно место (ascii) Десятичная точка (ascii) десятичное место (ascii) 0X0D 0D0A

2: перейти к цели

V (ascii)-(ascii) сто цифр (ascii) десять цифр (ascii) одна цифра (ascii) Десятичная точка (ascii) десятичные знаки (ascii) 0X0D 0D0A

RS485 формат вывода данных скорости (скорость передачи данных 9600bp5 4 байта в раме пакет данных)

Подходит для данных о целевой скорости: 0XFC0 XFA sum0x00

Перейти к целевой скорости данных; 0XFB OXFD sum0x00

Примечание 1: sum-это значение скорости, диапазон данных 0X01-0XF0 (соответствующий диапазону скорости 1 км/ч-240 км/ч)

Команда настройки параметров радара (можно установить только через RS232, скорость передачи данных 9600bps)

Команда A: 0x43 0x46 0x01 aa bb cc 0x0d 0x0a

Примечание 1: aa-это нижний предел диапазона скорости (заводской по умолчанию 0X01)

Если a установлен в 0x05, скорость менее 5 км/ч не будет обнаружена и выводится

Примечание 2: bb-это компенсация угла между центром оси радиолокационного луча и движением движущейся цели (транспортного средства) (заводской по умолчанию 0X00)

Если bb установлен в 0x0a, угол компенсации составляет 10 градусов

Примечание 3: cc-это диапазон настройки радиолокационной чувствительности 0x00-0x70 (заводской по умолчанию 0X00)

Чем меньше значение cc, тем выше чувствительность, то есть чем дольше расстояние обнаружения (плохое анти-помехи)

Чем больше значение cc, тем ниже чувствительность, т. Е. Чем ближе расстояние обнаружения (сильная защита от помех)

Если рядом с радиолокационным датчиком имеется мощная радиопередающая антенна или коэффициент пульсации радиолокационного датчика относительно велик

Помехи должны увеличить значение cc соответствующим образом для улучшения производительности анти-помех, пожалуйста, выберите в соответствии с условиями применения)

Команда B: 0x43 0x46 0x02 Mod Time M / I 0x0d 0x0a

Мод 0X00 и цель обнаружена и выводится

Мод 0X01 только для вывода на целевой уровень обнаружения

Мод 0X02 только к выходу обнаружения цели

Мод 0X03 измерительный тестовый режим (команда C Коэффициент анти-вибрации помех недействителен для этого режима)

Чем больше значение времени, тем меньше число раз, когда датчик радара может измерять скорость в секунду (время заводской по умолчанию 0X00, и ответ составляет около 22FPS)

M / I 0X00, скорость блока км/ч

M / I 0X01, скорость блока составляет милю/час

Команда C: A2DP

Диапазон коэффициента анти-помех XU вибрации помех 0x00-0x70 (по умолчанию 0X00)

Примечание: вибрационные помехи обычно относятся к маленькой движущейся цели «Прибытие и движение» (например, произношение динамика или сам Монтажный кронштейн датчика радара

Вибрация или взаимодействие с электрическим вентилятором); Чем больше диапазон значений XU, тем выше вибрация, но легко пропустить короткие штрихи

Цель спорта, пожалуйста, настройте в соответствии со сценарием применения

6. Меры предосторожности

Этот модуль не предоставляет radome, который требует от клиентов выбирать материалы с мощными возможностями волновой передачи (PBT, PLA и т. д.). Расстояние между поверхностью антенны и радиусом составляет более 6 мм. Если направление запуска радара имеет сильные отражения, такие как вода и металл, это серьезно повлияет на эффект тестирования радара.
