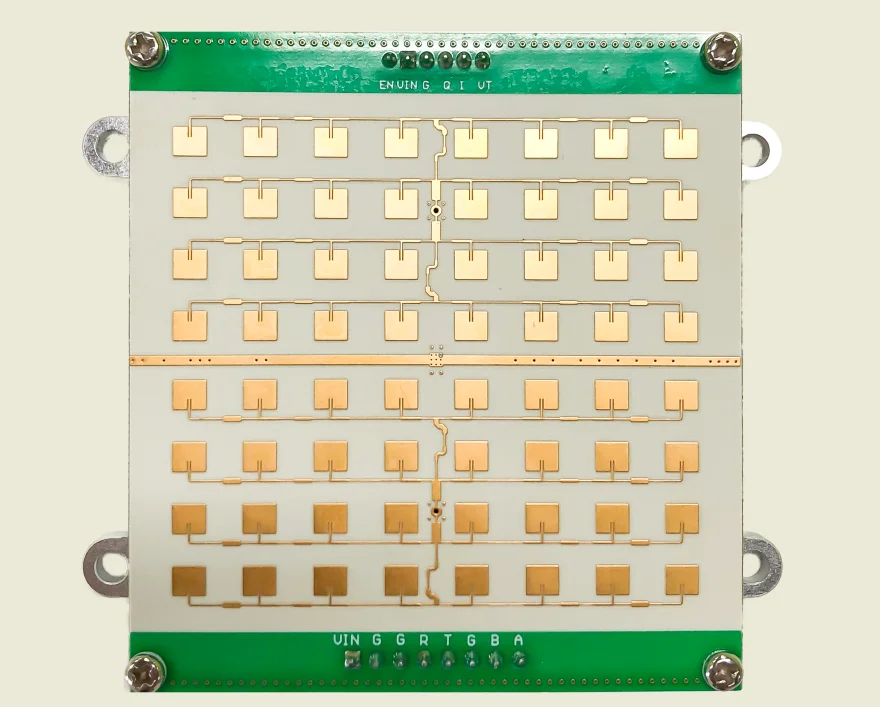

24 ГГц миллиметровый волновой радар, радар знака скорости автомобиля, радар для измерения скорости CEM5811 24,125 ГГц +-125 МГц

CEM5811-это радар с высоким коэффициентом усиления и узким углом 24 ГГц. Доплеровский эффект может быть использован для реализации измерения скорости с точностью измерения скорости до 1 км/ч, который может быть применен для измерения скорости радар и интеллектуальные уличные лампы.

2. Функции модуля

◆ Диапазон частот: 24,125 ГГц +-125 МГц

◆ Метод модуляции: CW обнаруживает большой спортивный автомобиль> 150 метров маленький автомобиль> 100 метров.

Поддержка интерфейса RS232 и RS485 (скорость передачи данных: 9600Bps)

◆ Диапазон измерения скорости 1 км -- 300 км

Погрешность измерения скорости не должна превышать + -1 км (если угол между направлением движения и азимутом луча радара равен нулю)

◆ Напряжение: 9-24 В, ток: 220 мА @ 12 В

◆ Выходная мощность (EIRP) : 22dBm

◆ Угол антенны: 26 ° X13 °

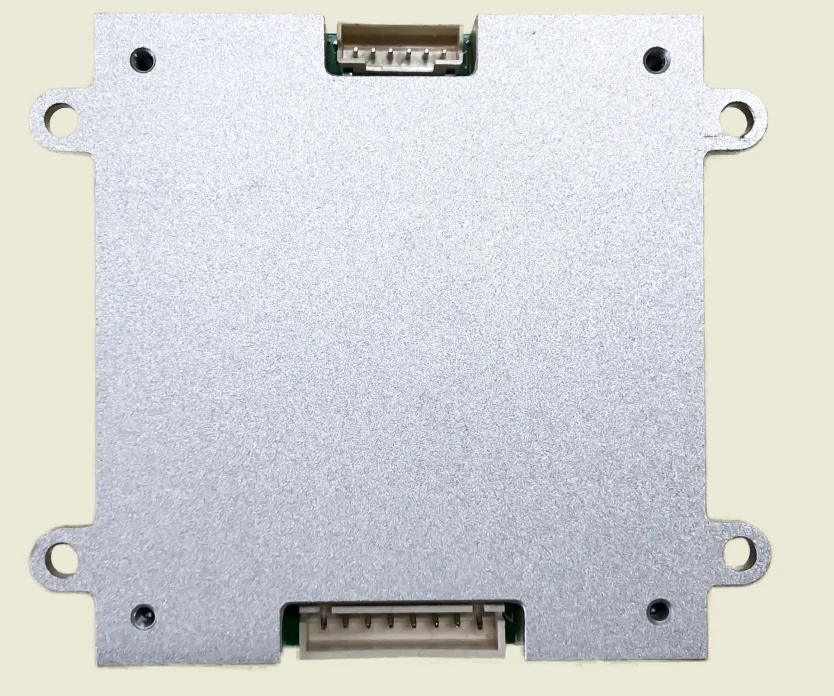

◆ Размер датчика: 73*75*10 мм

Спецификация протокола связи

RS232 скорость передачи данных формат вывода (скорость передачи данных 9600Bps пакет 9 байт в кадре)

1: Выберите цель

V (ASCI) + (ASCII) сотни (ASCII) десятки (ASCII) единиц (ASCII) десятичные (ASCII) 0X0D 0D0A

2. Перейдите туда, куда вы хотите

V (ASCII) - (ASCII) сотни (ASCII) десять (ASCII) единиц (ASCII) десятичное (ASCII) 0X0D 0D0A

RS485 формат вывода данных (скорость передачи данных 9600BP5 пакет 4 байта в кадре)

Данные о скорости входящей цели: 0XFC0 XFA sum0x00

Данные о целевой скорости назначения; 0XFB OXFD sum0x00

Примечание 1: SUM-это диапазон данных значения скорости 0X01-0XF0 (соответствующий диапазон скорости 1 км/ч-240 км/ч)

Команда настройки параметров радара (только RS232, скорость передачи данных 9600bps)

Команда A: 0x43 0x46 0x01 AA BB cc 0x0d 0x0a

Примечание 1: AA-это нижний предел диапазона скорости (заводской по умолчанию 0X01)

Если a установлен на 0x05, скорость менее 5 км/ч не будет обнаружена на выходе

Примечание 2: BB-это компенсация угла движения между центром оси радиолокационного луча и перемещенной мишенью (транспортного средства) (заводской по умолчанию 0X00).

Если bb установлен в 0x0a, угол компенсации составляет 10 градусов

Примечание 3: CC для настройки чувствительности радара диапазон 0x00-0x70 (заводской по умолчанию 0x00)

Чем меньше значение CC, тем выше чувствительность, то есть чем дальше расстояние обнаружения (плохое анти-помехи)

Чем выше значение CC, тем ниже чувствительность, то есть чем ближе расстояние обнаружения (сильный анти-помех)

Если рядом с радиолокационным датчиком имеется мощная радиопередающая антенна или коэффициент пульсации радиолокационного датчика относительно велик

Значение cc должно быть соответствующим образом улучшено для улучшения производительности защиты от помех. Пожалуйста, сделайте выбор в соответствии с условиями применения.)

Команда B: 0x43 0x46 0x02 Mod Time M/I 0x0d 0x0a

Мод 0X00, чтобы зонд выходил и к цели

Мод 0X01 и выводит только на целевой зонд

Мод 0X02 обнаруживает выход только к цели

Мод-режим измерения 0X03 (коэффициент антивибрации команды C недействителен для этого режима)

Чем больше значение времени, тем ниже измеренное Время вывода датчика радара в секунду (время заводской по умолчанию составляет 0X00, и ответ составляет около 22FPS).

M/I 0X00 и скорость в километрах в час

M/I-0X01 в милях в час

Команда C: 0 cм

Диапазон коэффициента анти-помех XU вибрации помех 0x00-0x70 (по умолчанию "out" 0x00)

Примечание: вибрационные помехи обычно относятся к предметам «Прибытие и движение» с небольшим маятником (например, громкоговоритель или кронштейн самого датчика радара)

Или помехи электрических вентиляторов и т. Д.); Чем больше диапазон значений XU, тем больше амплитуда антивибрационного маятника, но его легко пропустить короткий ход

Цель движения, пожалуйста, настройте в соответствии с сценой приложения

6. Примечания

Этот модуль не предоставляет radome, и клиенты должны выбирать материалы с сильной способностью передачи волн (PBT, PLA и т. д.). Расстояние между поверхностью антенны и радиусом составляет более 6 мм. Если есть сильные отражатели, такие как вода и металл в направлении передачи радара, испытательный эффект радара будет серьезно зависеть.
