V-I метод тестирования широко используется в мире для Набор для ремонта плат. Обнаружение неисправностей может быть выполнено без подзарядки печатных плат.

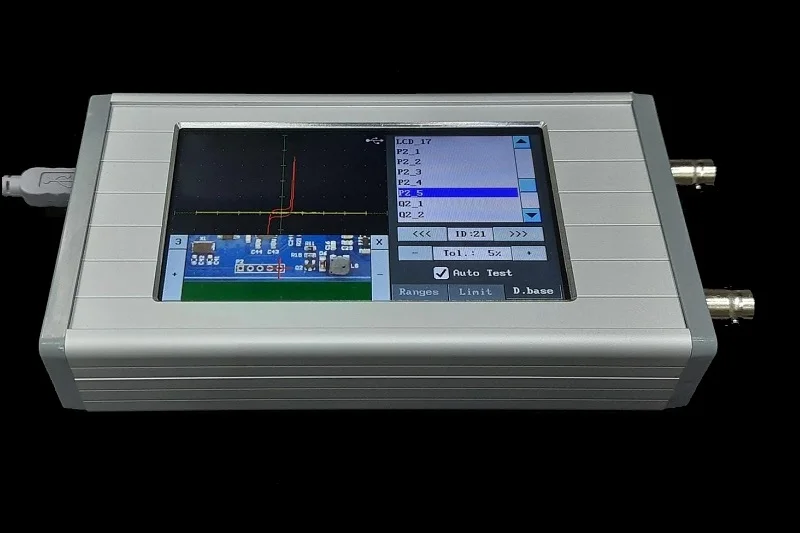

Аналогично UCE-CT220L,UCE-CT221LВ комплект входит ЖК-дисплей. Это дает возможность анализировать независимо от ПК.
UCE-CT221LМожет передавать все данные на пк через usb-соединение. Это usb-соединение обеспечивает возможность использования устройства с программным обеспечением ПК. Он использует тот же протокол связи, что и UCE-CT220S. Таким образом, он может быть использован с тем же программным обеспечением ПК и те же преимущества могут быть получены.
В программном обеспечении ПК есть два режима.1-базовый режим2-расширенный режим

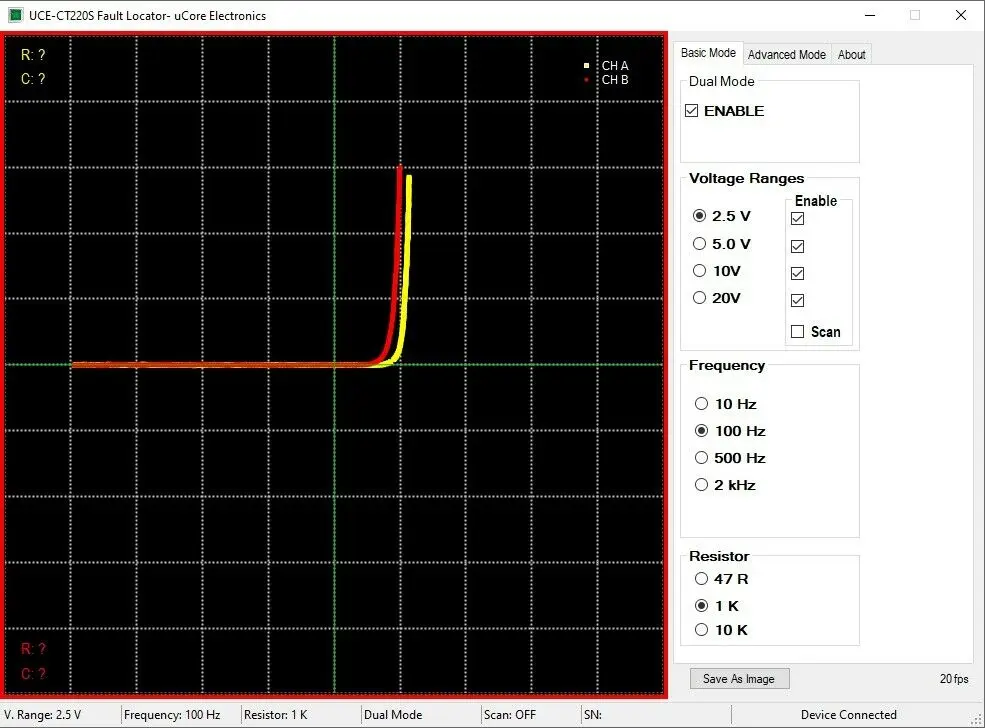

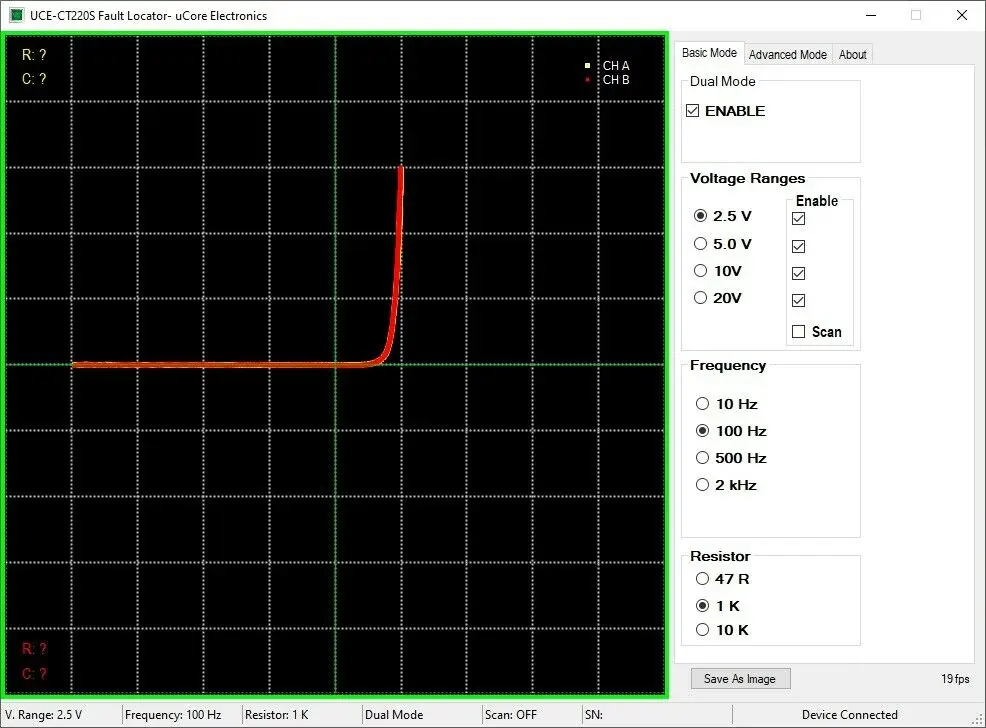

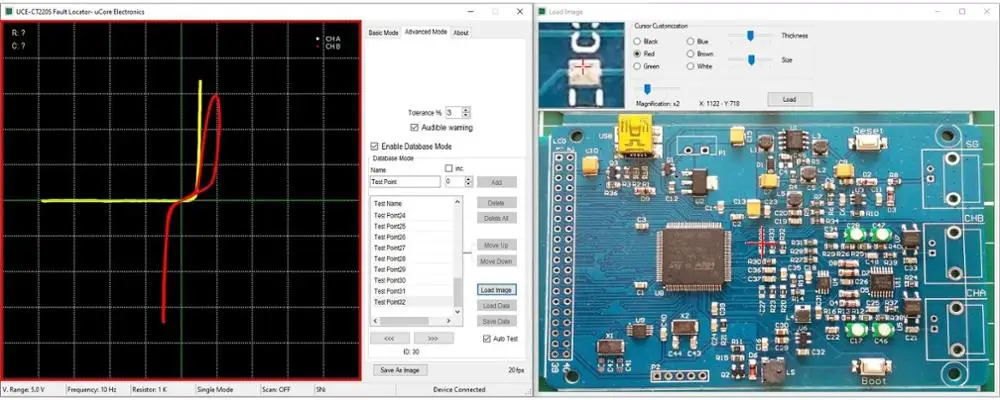

ВБазовый режим, Тестовые шаги можно установить вручную. Активируя двойной режим, две платы PCB можно сравнить мгновенно. Сравнение производится в пределах определенного допуска, и эта переменная может быть скорректирована пользователем. Результаты сравнения визуально и аудио сообщаются программой. Если звуковое предупреждение не является предпочтительным, оно может быть отключено пользователем.На экране отображаются значения основных элементов цепи, таких как емкость и сопротивление.ВРасширенный режим, Может быть создана база данных для платы PCBA. Кривая сопротивления каждой точки на печатной плате записывается. Эти записи могут быть сопоставлены с визуальным изображением печатной платы. Таким образом, при тестировании той же карты в будущем, видно, какое Сопротивление соответствует какой координате на PCBA.
Наиболее важная особенностьUCE-CT221LВ том, что он может читать файл базы данных, созданный в программе ПК, и выполнять тест базы данных независимо от ПК.
* Это устройство имеет больше функций, чем UCE-CT220L и UCE-CT220S.
Характеристики:
Дисплей: 4,3 дюйма 480 × 272 пикселей Цветной ЖК-дисплей с сенсорным экраном в сборе
Номер каналов: 2
Форма волны: Синусоидальная волна
Частота тестирования: 10 Гц, 100 Гц, 500 Гц, 2000 Гц
Напряжение открытого замыкания: ± 1,0 V, ± 2,5 V, ± 5V, ± 10V, ± 20V
Сопротивление источника: 47R (только @ 1,0 V, 2,5 V и @ 5V), 1kΩ, 10kΩ
Подключение ПК:Разъем mini USB (Протокол USB 2,0 HID).
Хранение:Внутренний 4 Гб диск (microSD карта)
Потребляемая мощность:8 Вт
Размеры:167x83x31 мм
Вес:300гр
Посылка:
Чехол для переноски
UCE-CT221L устройство для отслеживания кривой
2 шт BNC до 4 мм банановый кабель
2 комплекта мультиметр ручка (красный и черный), и с иглой высокого напряжения крышки
2 комплекта удлинительного кабеля banana
5V 2A источник питания (тип ЕС)
Сенсорная ручка
Usb-кабель
Нажмите для UCE-CT221L теста базы данных!Нажмите для создания видео базы данных!Нажмите для тестирования из видео базы данных!
