V-I метод тестирования широко используется в мире для Набор для ремонта плат. Обнаружение неисправностей может быть выполнено без подзарядки печатных плат.
40 различных условий испытаний могут быть созданы с различными комбинациями тестового напряжения, сопротивления источника и значений частоты.
В программном обеспечении ПК есть два режима.1-базовый режим2-расширенный режим

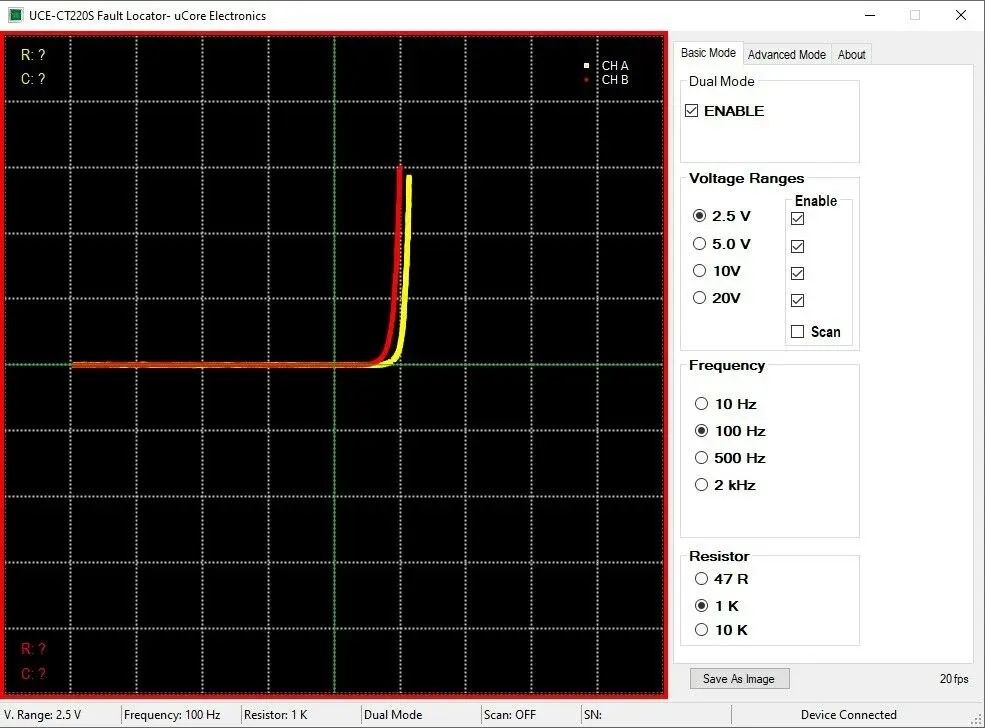

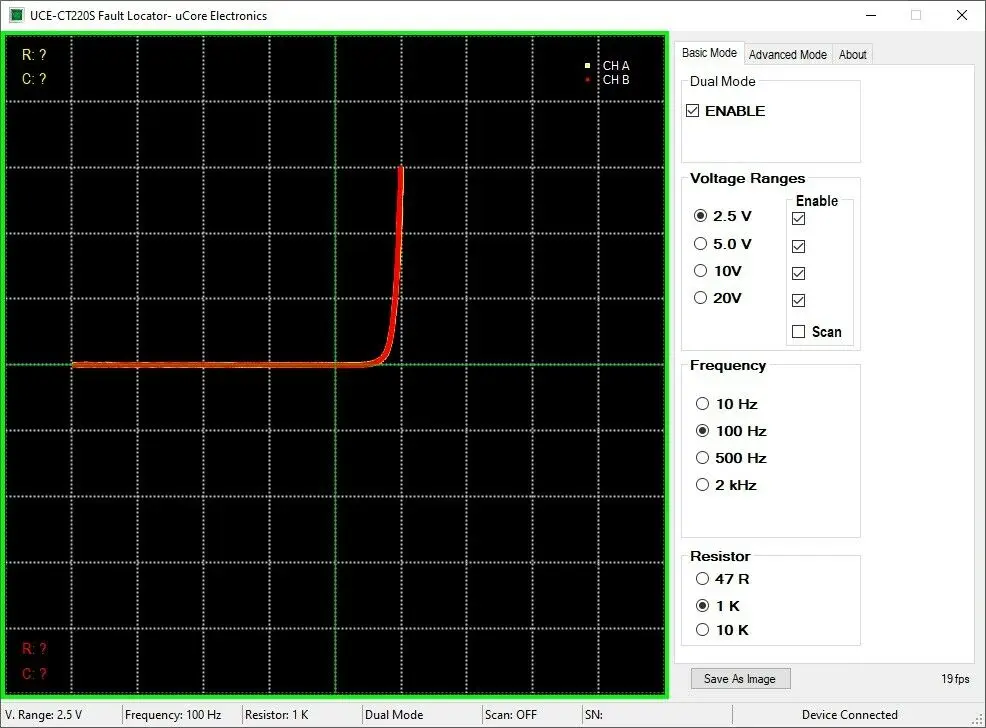

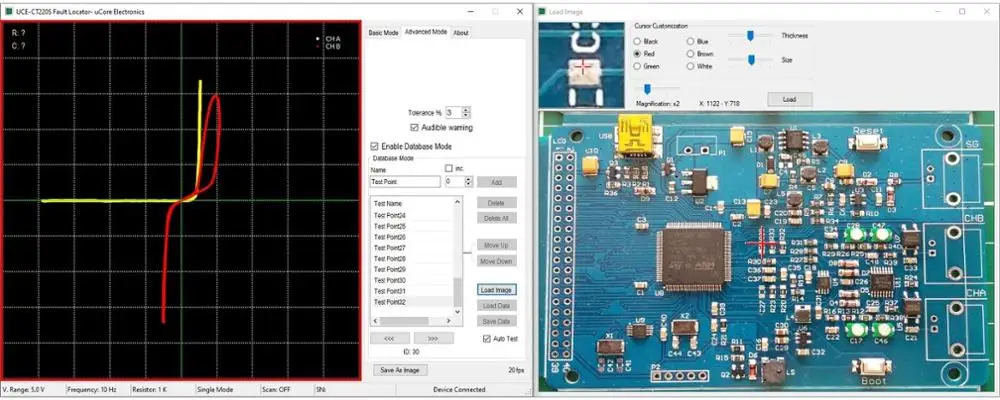

ВБазовый режим, Тестовые шаги можно установить вручную. Активируя двойной режим, две платы PCB можно сравнить мгновенно. Сравнение производится в пределах определенного допуска, и эта переменная может быть скорректирована пользователем. Результаты сравнения визуально и аудио сообщаются программой. Если звуковое предупреждение не является предпочтительным, оно может быть отключено пользователем.На экране отображаются значения основных элементов цепи, таких как емкость и сопротивление.ВРасширенный режим, База данных может быть создана для платы PCBA. Кривая сопротивления каждой точки на печатной плате записывается. Эти записи могут быть сопоставлены с визуальным изображением печатной платы. Таким образом, при тестировании той же карты в будущем, видно, какое Сопротивление соответствует какой координате на PCBA.
Еще одна особенность продукта заключается в том, что его можно использовать вАвтономный режимНезависимо от ПК. В этот чехол, сопротивление поможет подкорректировать недостатки может быть отмечены на любом осциллограф. В автономном режиме продукт работает как основной режим в программе ПК. Результаты сравнения с зуммером на устройстве могут быть аудио сообщены устройством.
Характеристики:
Номер каналов: 2
Форма волны: Синусоидальная волна
Частота тестирования: 10 Гц, 100 Гц, 500 Гц, 2000 Гц
Напряжение открытого замыкания: ± 2,5 V, ± 5V, ± 10V, ± 20V
Сопротивление источника: 47R (только @ 2,5 V и @ 5V), 1kΩ, 10kΩ

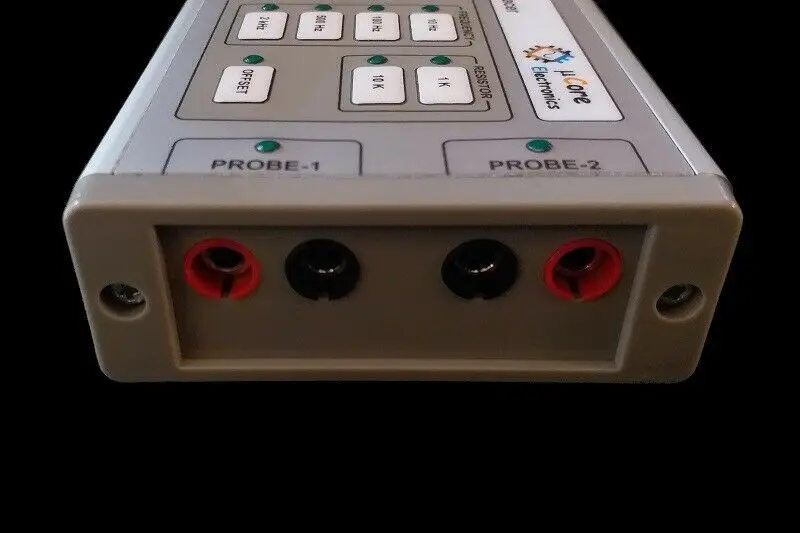

Тестовый соединитель зонда:Стандартный мультиметр-зонд с вилкой типа банан 4 мм

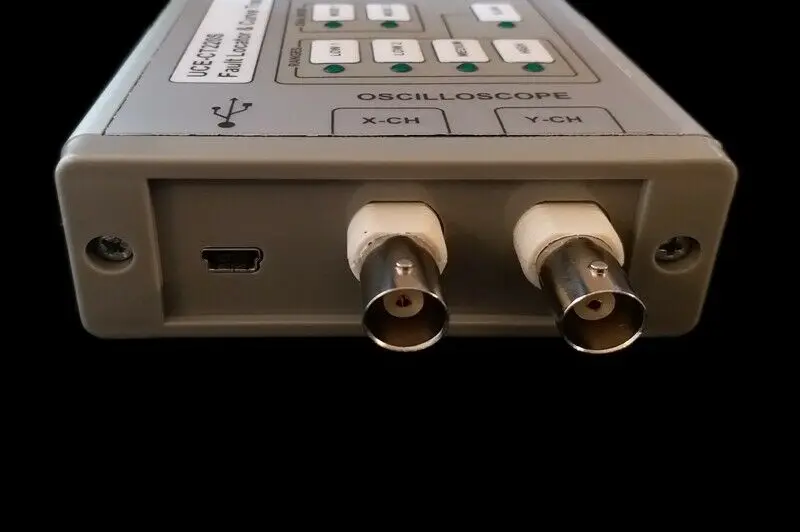

Выход осциллографа:2 разъема BNC
Подключение ПК:Разъем mini USB (Протокол USB HID).
Хранение:Внутренний 8 Мб USB диск для обновления прошивки (загрузка)
Потребляемая мощность:4 Вт
Размеры:169x83x31 мм
Вес:245гр
Посылка:

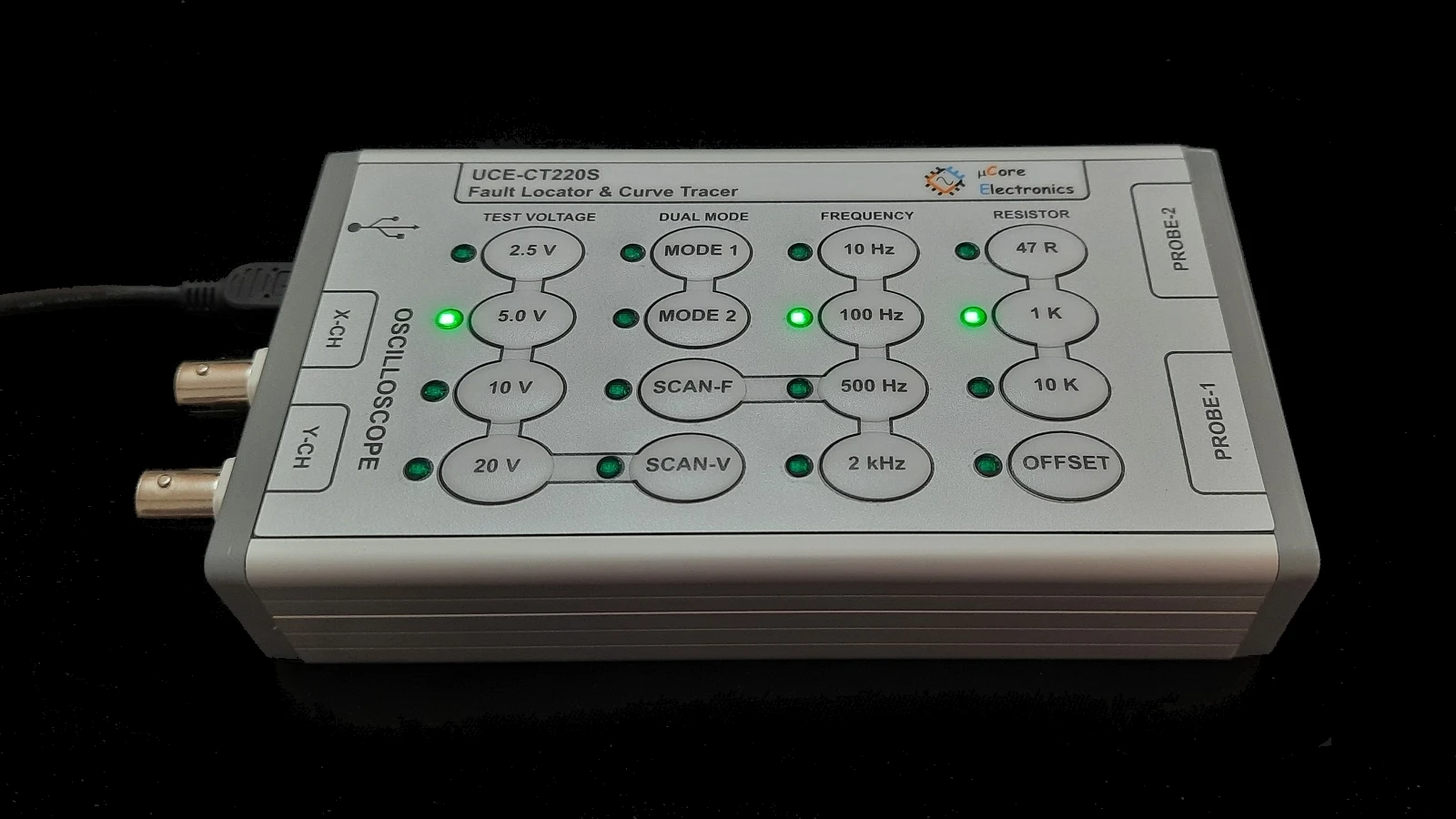

1 шт. UCE-CT220S Tracer
2 комплекта 4 мм банановые датчики для мультиметра
1 шт. банан на кабель с зажимами типа "крокодил"
2шт BNC к BNC кабелям для подключения к любому осциллографу
1 шт. USB кабель
Https://youtu.be/DWcxSq_J6HQ
Https://youtu.be/jBajN1K7NuE
Https://youtu.be/XqDLEK8IcGg
Https://youtu.be/JjT21LpDF2A
Нажмите для создания видео базы данных!Нажмите для тестирования из видео базы данных!Нажмите для сравнения двух различных видео плат! Нажмите для видео в автономном режиме!
