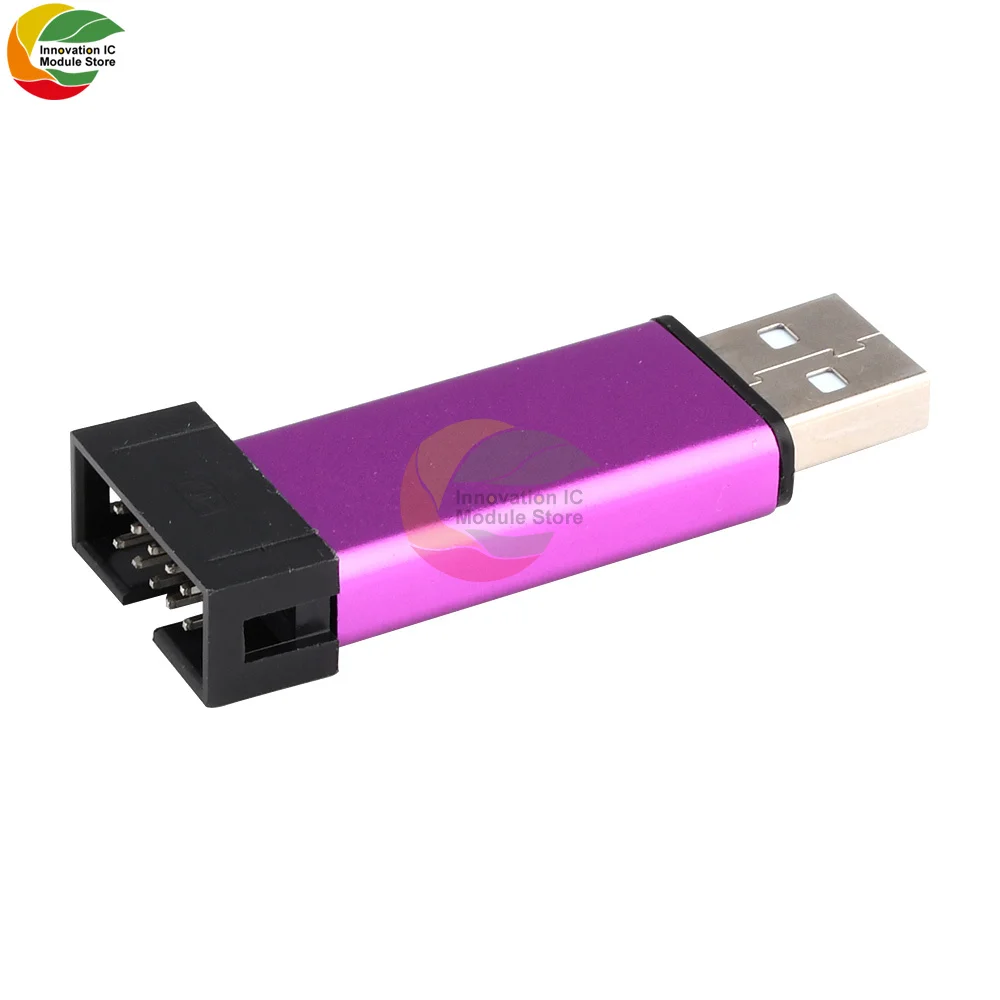

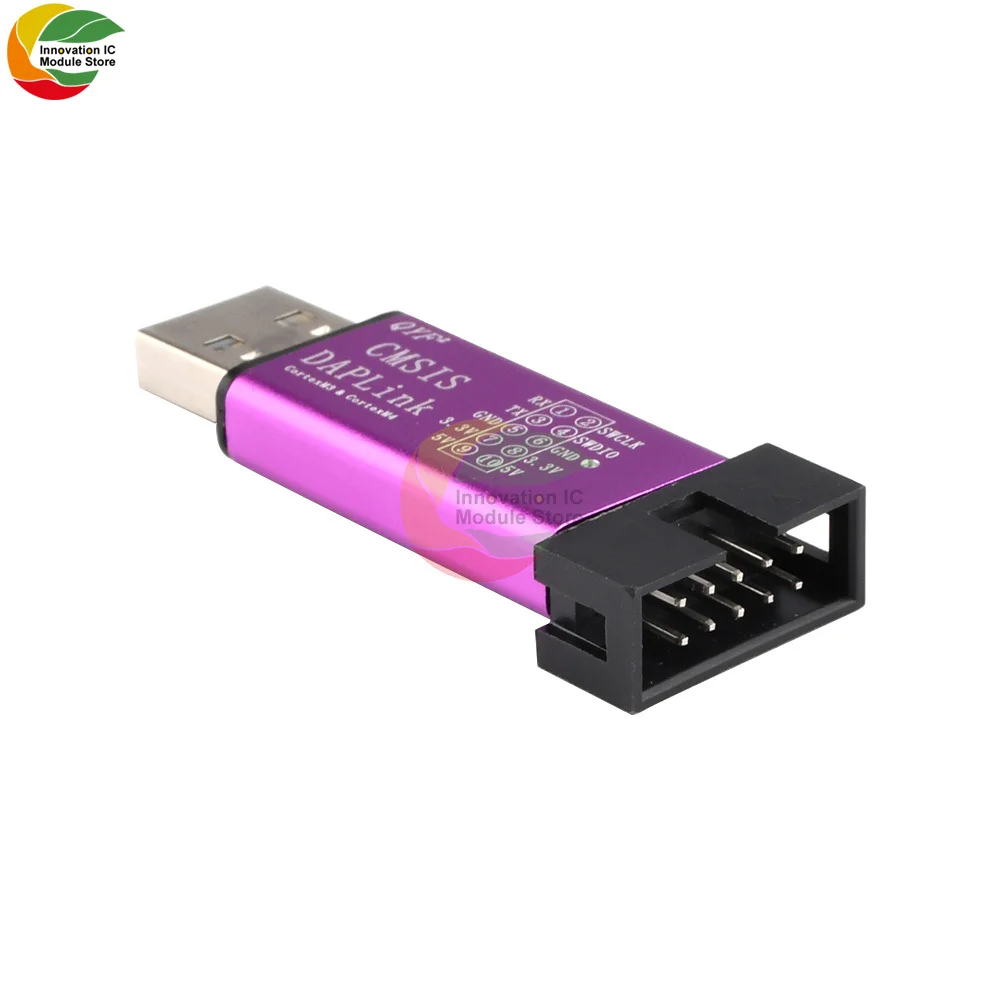

1 Набор горелок для эмулятора DAPLink поддержка Keil MDK IAR SWD загрузка на основе CMSIS-DAPLink HID устройства Замена ST-Link V2
1. Основные особенности продукта
(1) ссылка, разработанная на основе CMSIS-DAPLink
(2) устройство HID, не нужно устанавливать драйвер, поддержка системы WIN10;
(3) поддержка keil MDK, IAR и другого общего программного IDE;
(4) режим загрузки SWD, совместим с большинством чипов Arm core;
(5) предоставляется виртуальный последовательный порт, который может использоваться в качестве usb-последовательного устройства;
(6) принимается более четкая схема дизайна, которая значительно снижает стоимость;
(7) металлическая оболочка, лазерная маркировка, четкий интерфейс;
(8)Не поддерживает микроконтроллеры серии STM8.

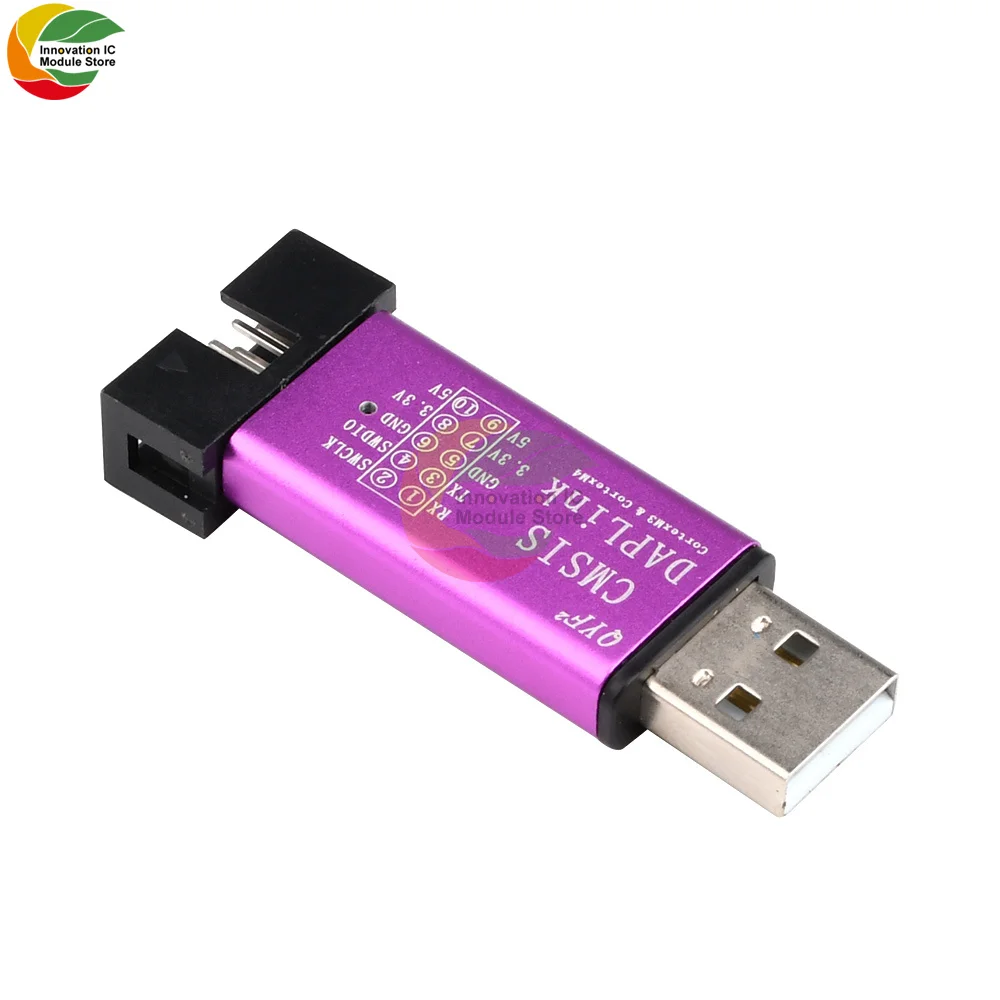

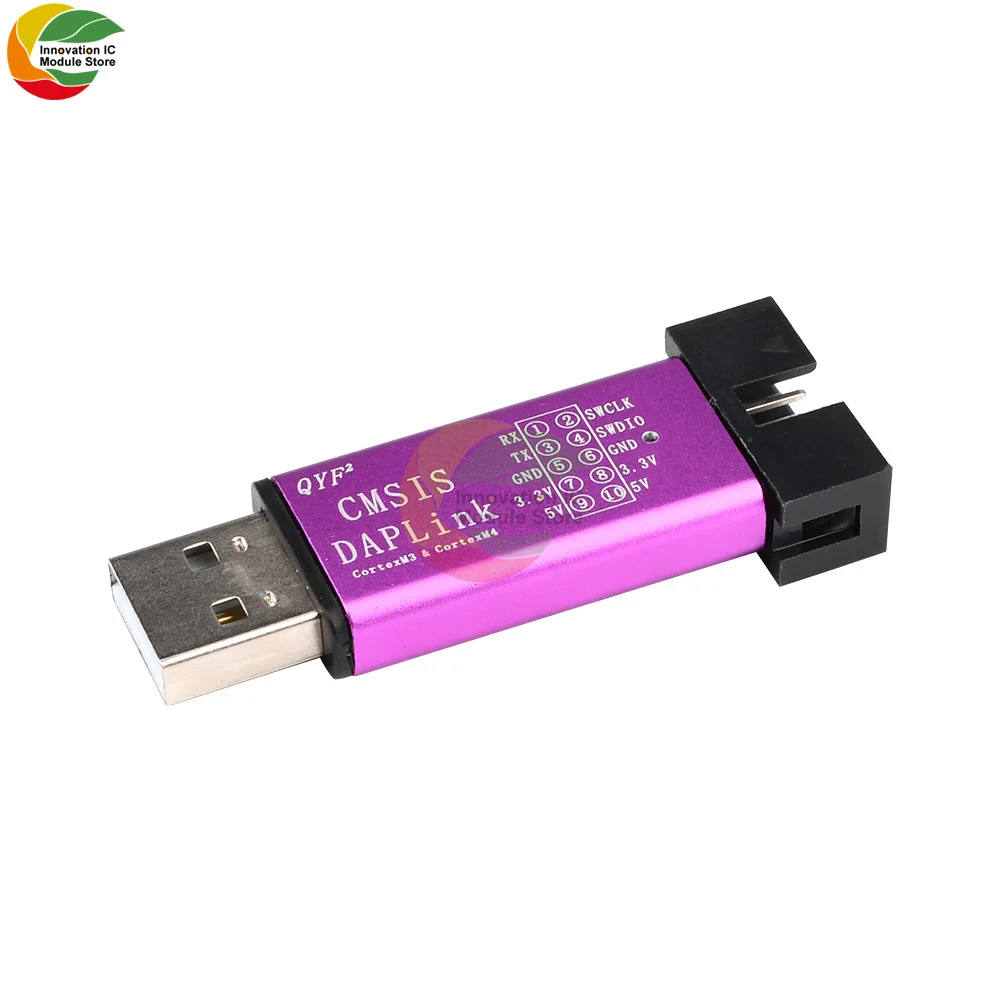

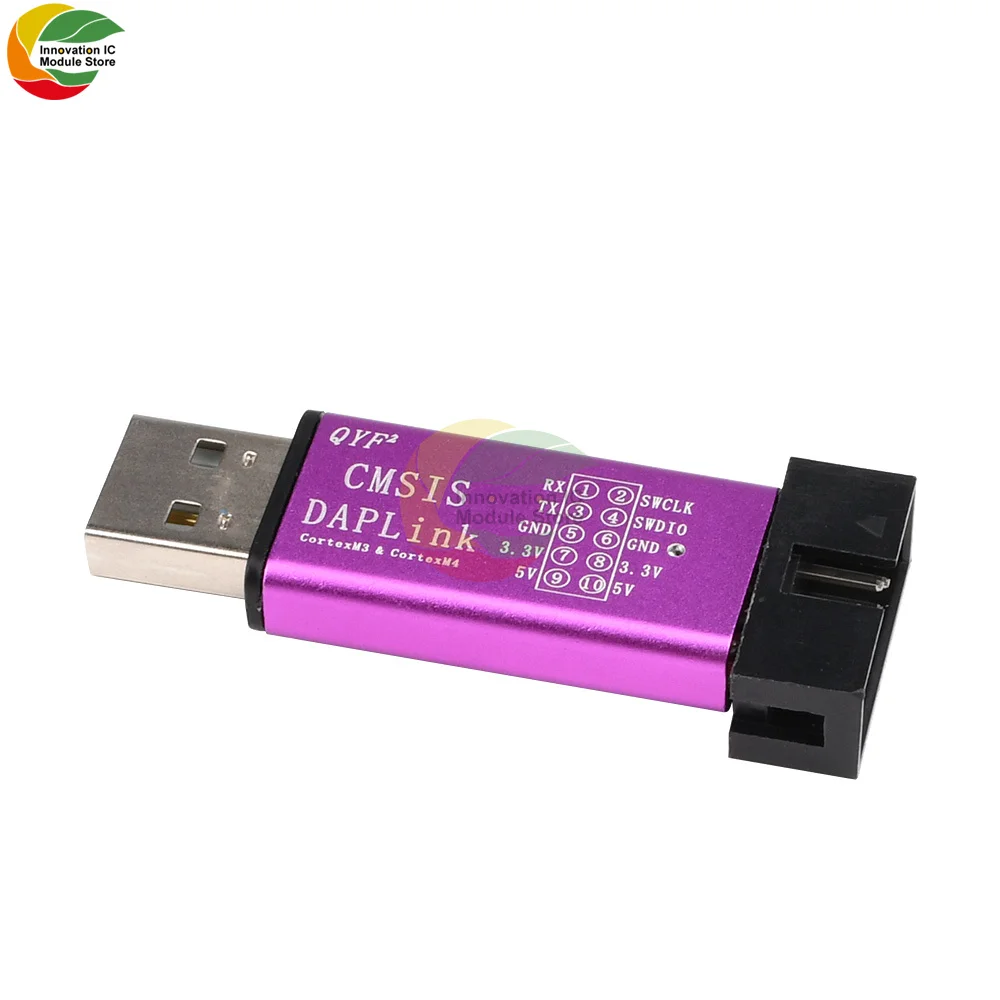

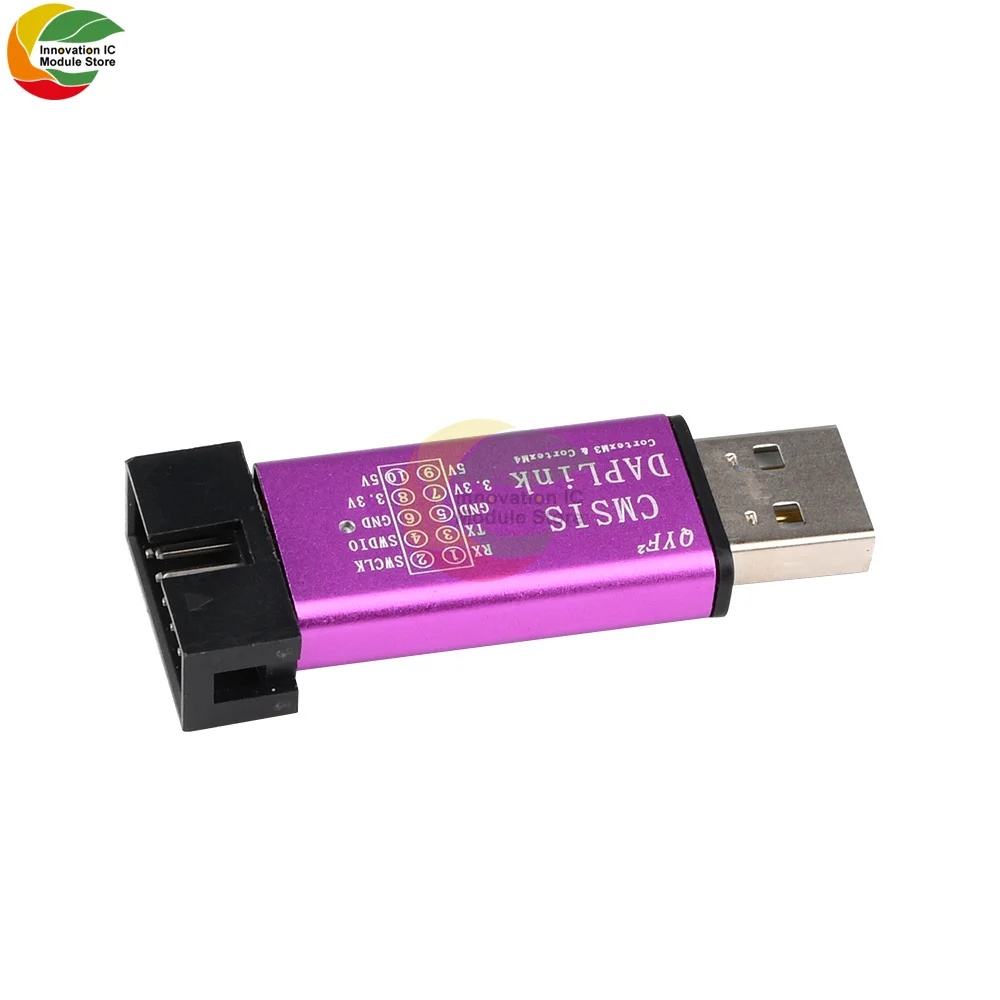

2. Описание интерфейса продукта:
Rx: приемник виртуального последовательного порта
Tx: Отправитель виртуального последовательного порта
SWCLK: SWD часовой порт
SWDIO: порт данных SWD
GND: наземный
3,3 V: 3,3 V Выходная мощность (максимальная обеспечивает 250ma ток)
3,3 V: 3,3 V источника питания
5 В: 5 В выходная мощность (хост USB источник питания)
5 В: 5 в источник питания
3. Как использовать
(1) Используйте среду для развития keil в качестве примера;
(2) Откройте программу, такую как проект keil
Выберите CMSIS-DAP Debgger в Dubeg атрибут карты по всем параметрам
Нажмите кнопку настройки, вы можете настроить следующим образом:
Рекомендуется загрузить программу после остановки ядра.
Функция загрузки Flash добавляет библиотека алгоритм flash, stm32 соответствует stm32, и другие компании соответствуют библиотеки алгоритмов, предоставленные другими компаниями. Как показано на рисунке ниже, различные компании используют различные библиотеки алгоритмов.
(3) Использование последовательного порта
Поскольку DAPLink имеет виртуальный последовательный порт и подключен к PA9 и PA10, его можно использовать напрямую без дополнительных последовательных USB аппаратных инструментов, что экономит затраты на использование и упрощает использование.

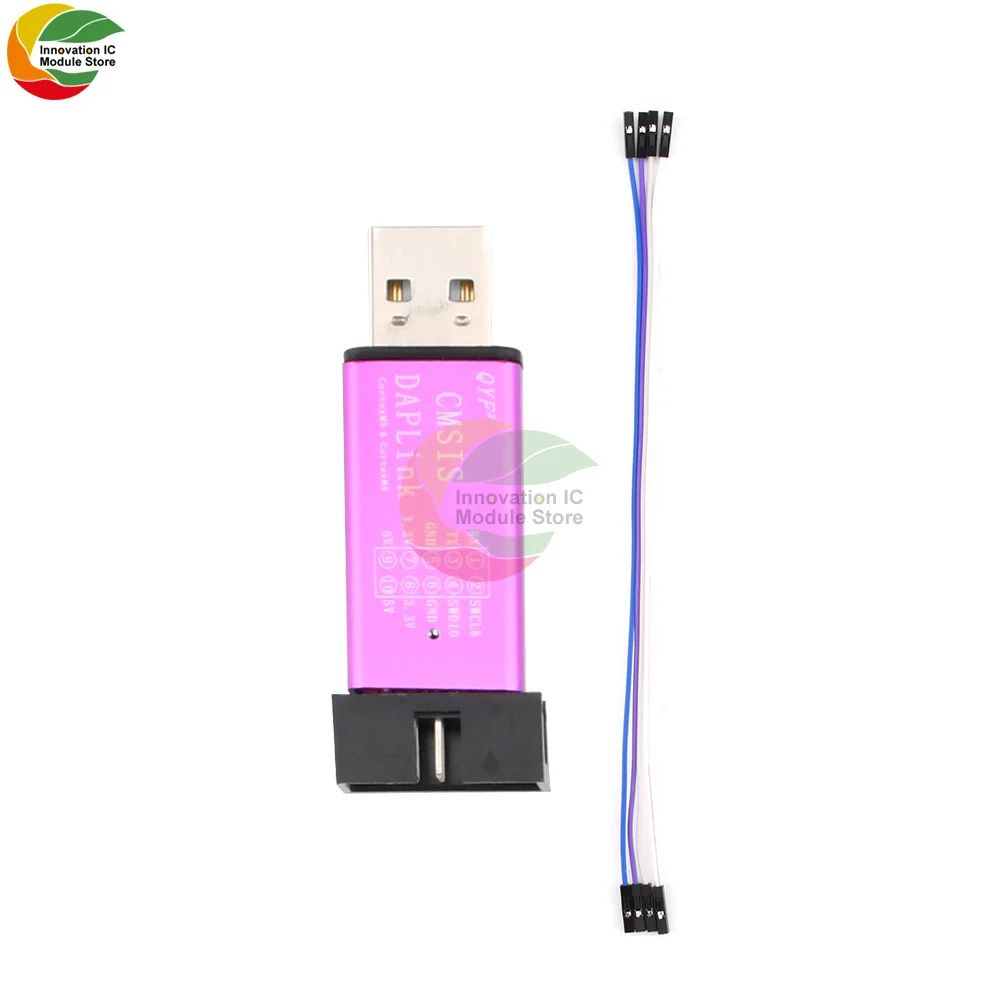

Посылка включает в себя:
Горелка X1

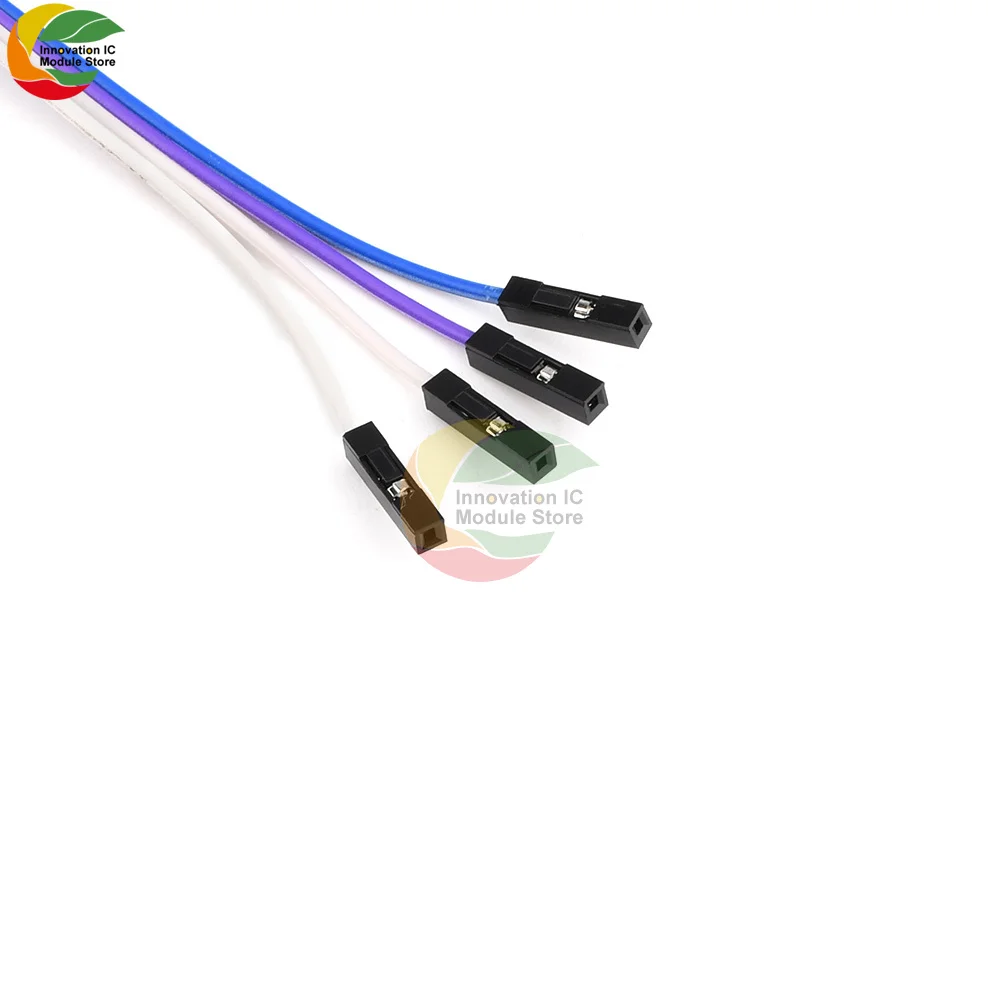

4pin Dupont Line X1
