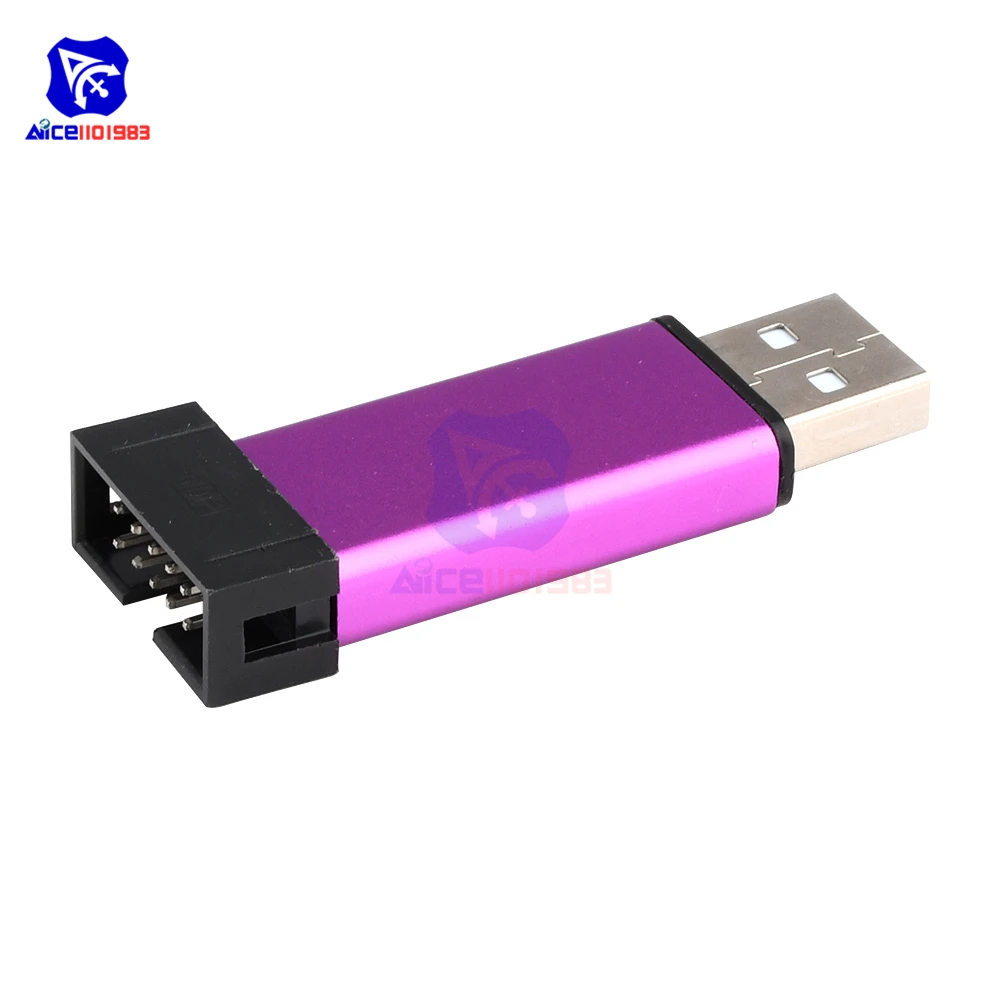

Эмулятор DAPLink, 1 комплект, поддержка спрятанного устройства, SWD, загрузка Keil MDK IAR на основе CMSIS-DAPLink, замена ST-Link V2

1 компл., поддержка горелки с эмулятором DAPLink для загрузки Keil MDK йся SWD на основе CMSIS-DAPLink HID, замена устройства ST-Link V2

1. Основные характеристики продукта

(1) ссылка разработана на основе CMSIS-DAPLink

(2) HID устройство, не нужно устанавливать драйвер, поддерживает систему win10;

(3) поддержка keil MDK, mpa и других распространенных программных плат IDE;

(4) режим загрузки SWD, совместим с большинством чипов Arm core;

(5) предусмотрен виртуальный последовательный порт, который может использоваться в качестве USB-последовательного устройства;

(6) принята более лаконичная схема дизайна, что значительно снижает стоимость;

(7) металлический корпус, лазерная маркировка, четкая интерфейсная Аннотация;

(8)Не поддерживает микроконтроллеры серии STM8.

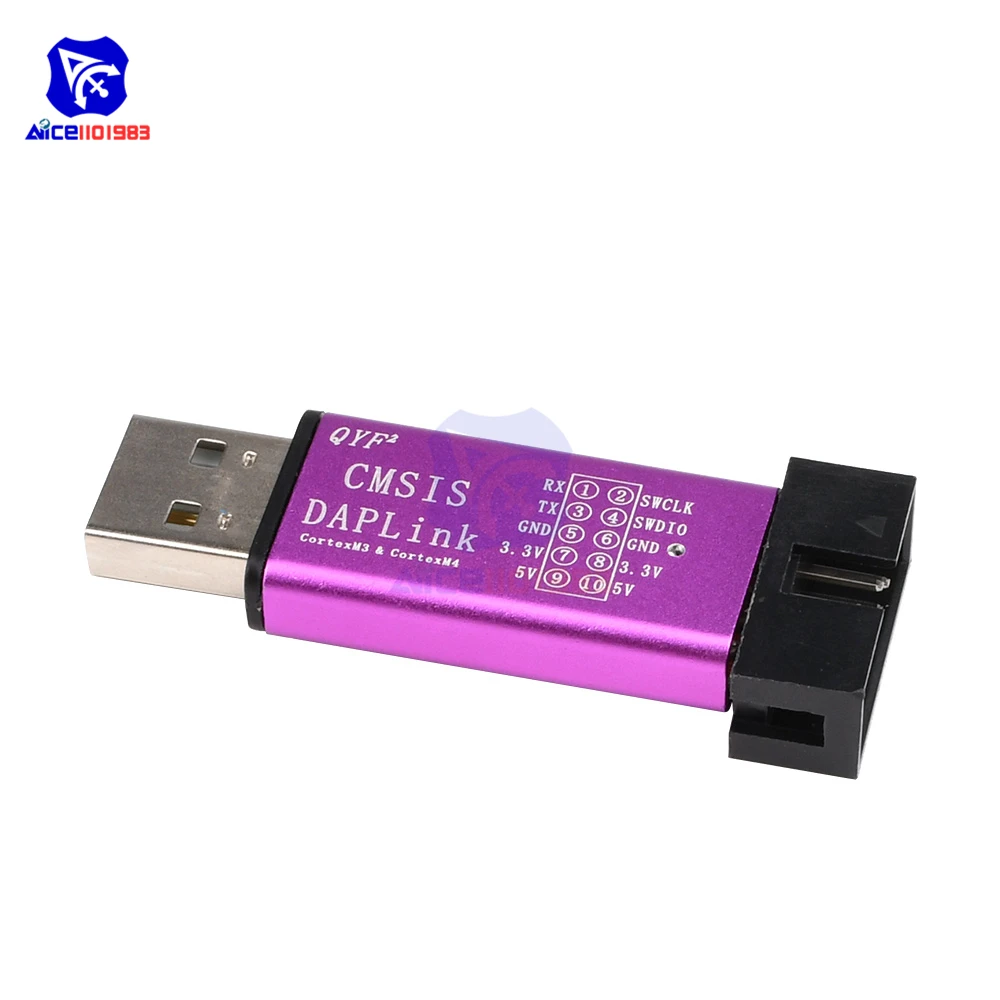

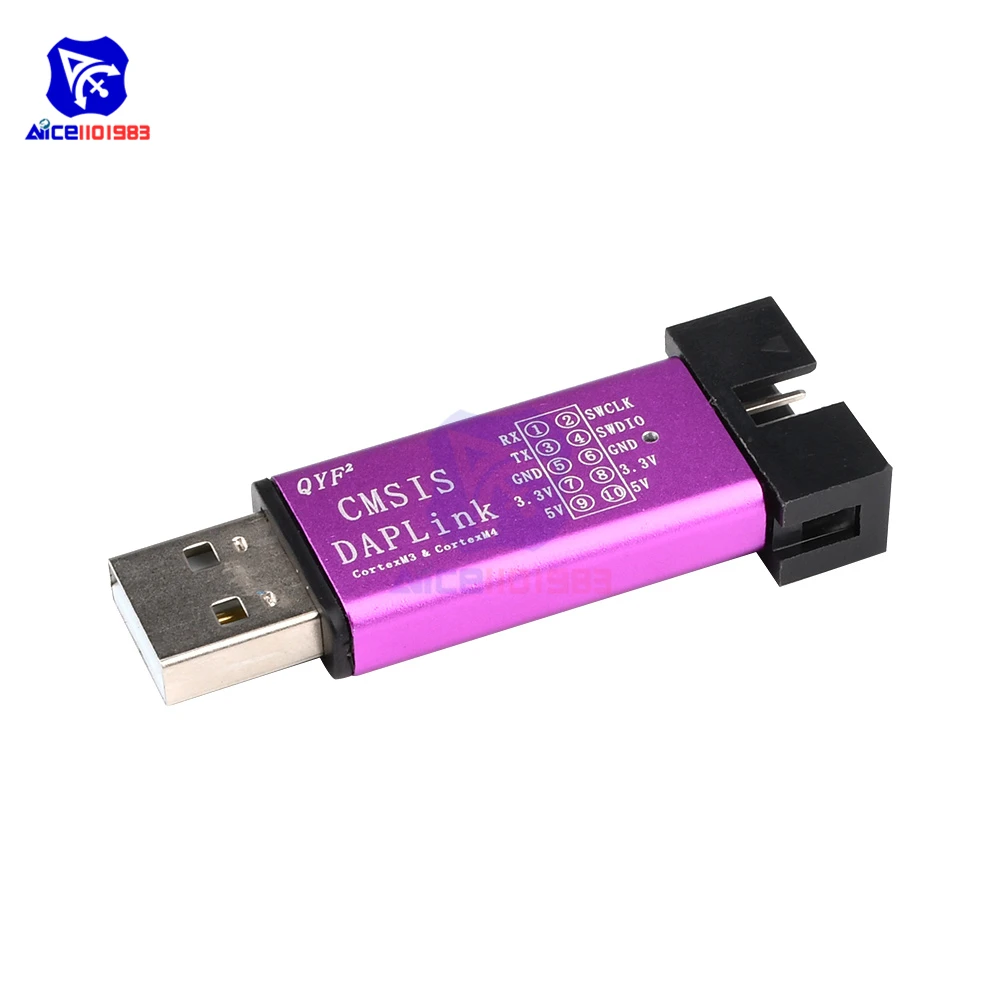

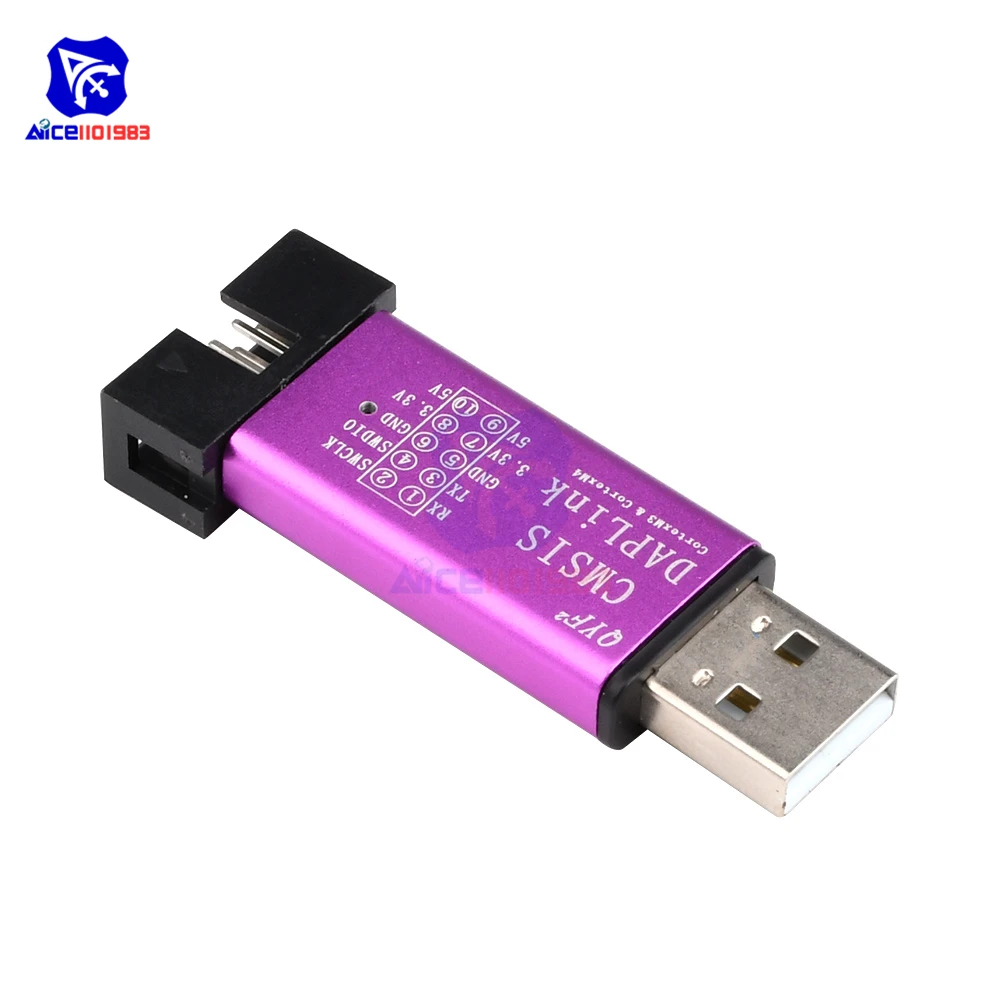

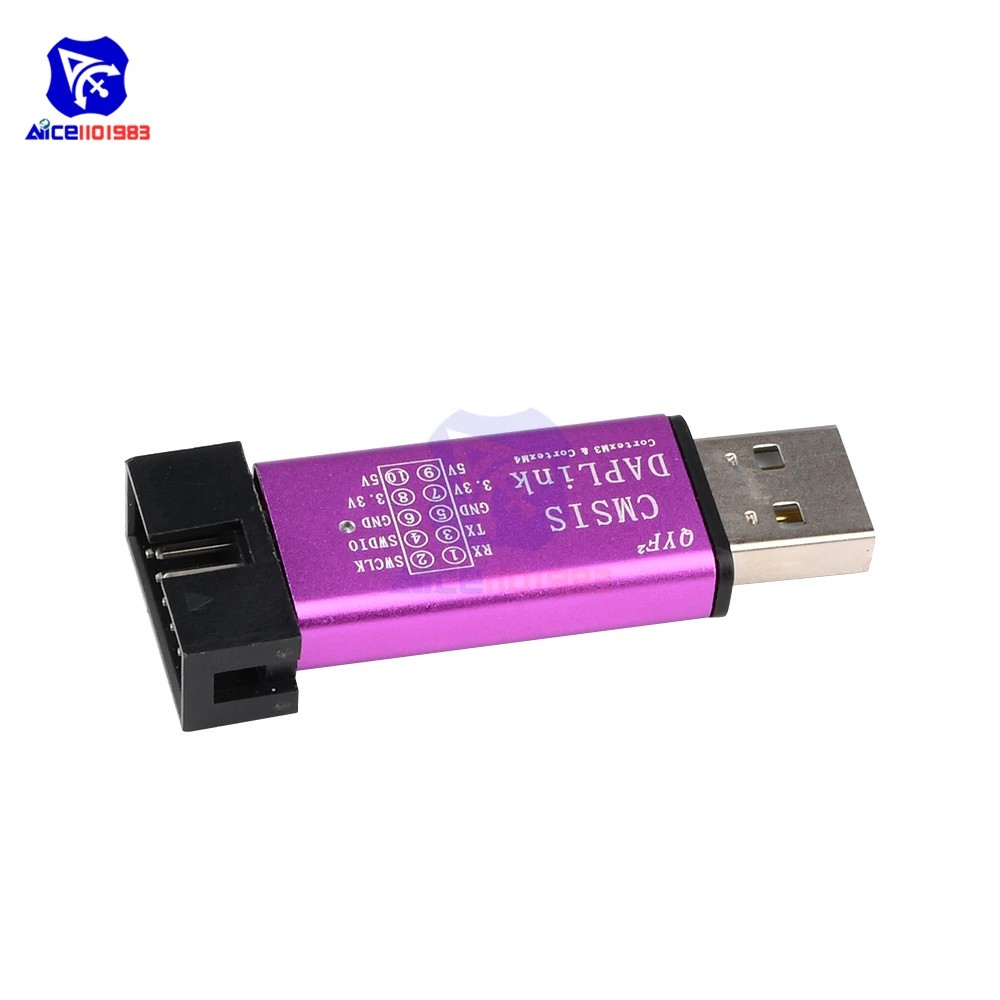

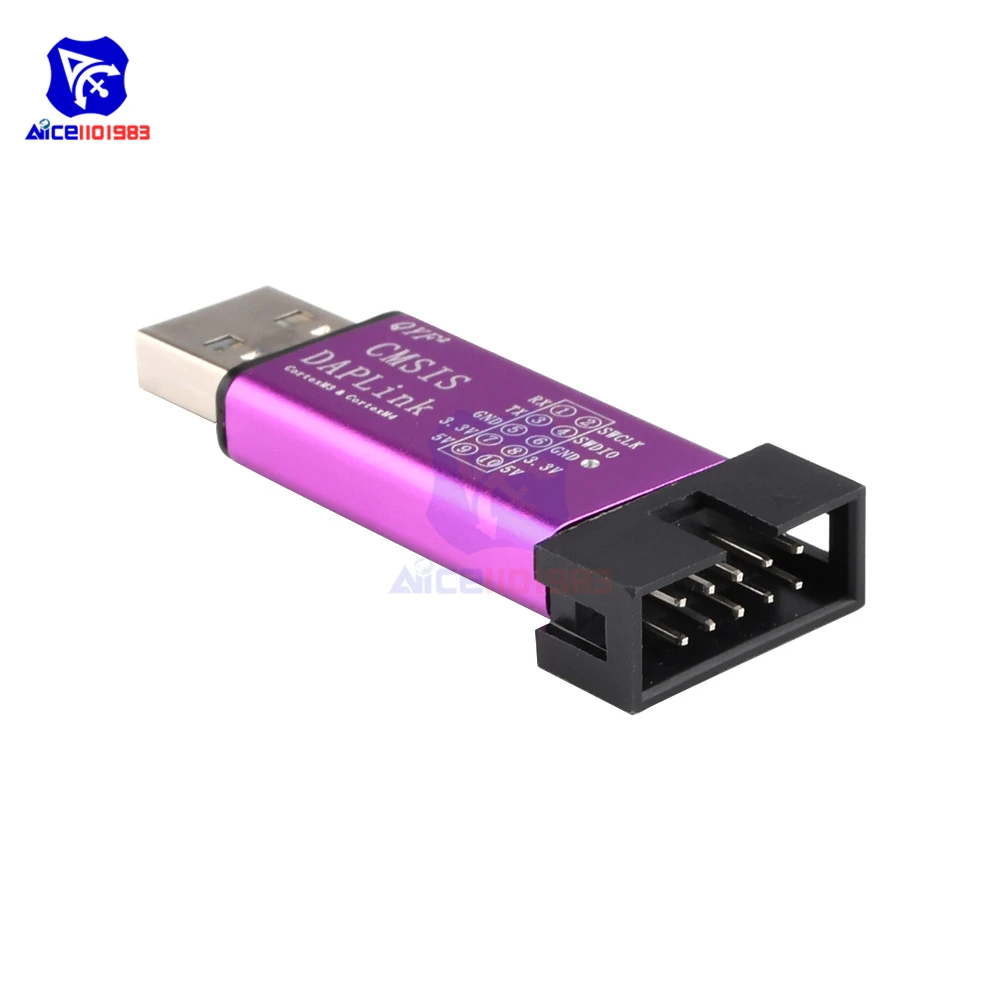

2. Определение интерфейса продукта:

Rx: приемник виртуального последовательного порта

Tx: Отправитель виртуального последовательного порта

SWCLK: порт часов SWD

SWDIO: порт передачи данных SWD

GND: земля

3,3 В: выходная мощность 3,3 В (максимальный ток мА)

3,3 В: источник питания 3,3 В

5 В: выходная мощность 5 В (хост-источник питания USB)

5 В: источник питания 5 В

3. Как использовать

(1) Возьмите в качестве примера среду разработки keil;

(2) Откройте программу, например, проект keil

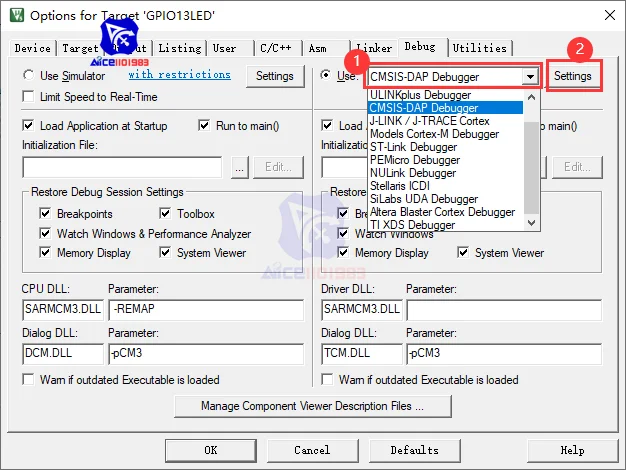

Выберите CMSIS-DAP Debgger в карточке атрибута dubegв настройках

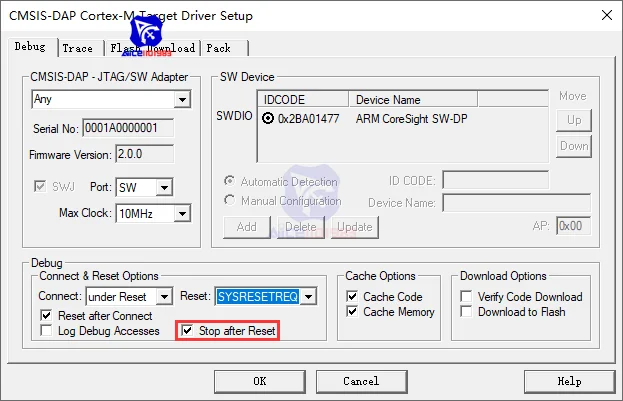

Нажмите настройку, вы можете настроить следующим образом:

Рекомендуется скачать программу после остановки ядра.

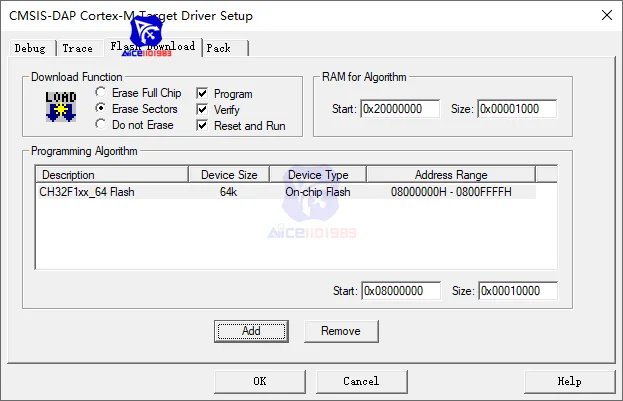

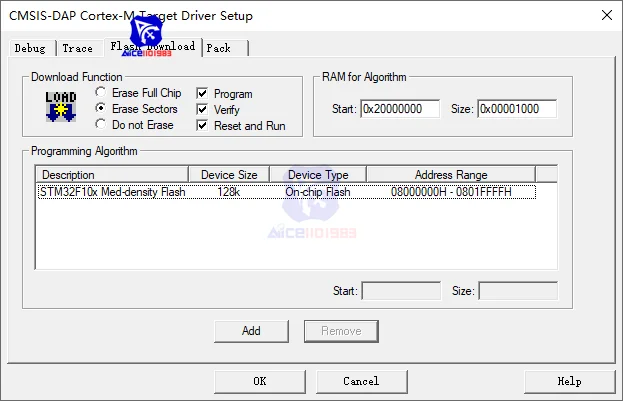

Функция загрузки Flash добавляет библиотеку алгоритмов flash, stm32 соответствует stm32, а другие компании соответствуют библиотекам алгоритмов, предоставленным другими компаниями. Как показано на рисунке ниже, разные компании используют различные библиотеки алгоритмов.

(3) Использование последовательного порта

Поскольку DAPLink имеет виртуальный последовательный порт и подключен к PA9 и PA10, его можно использовать напрямую без дополнительных инструментов последовательного подключения к USB, что экономит стоимость использования и упрощает его использование.

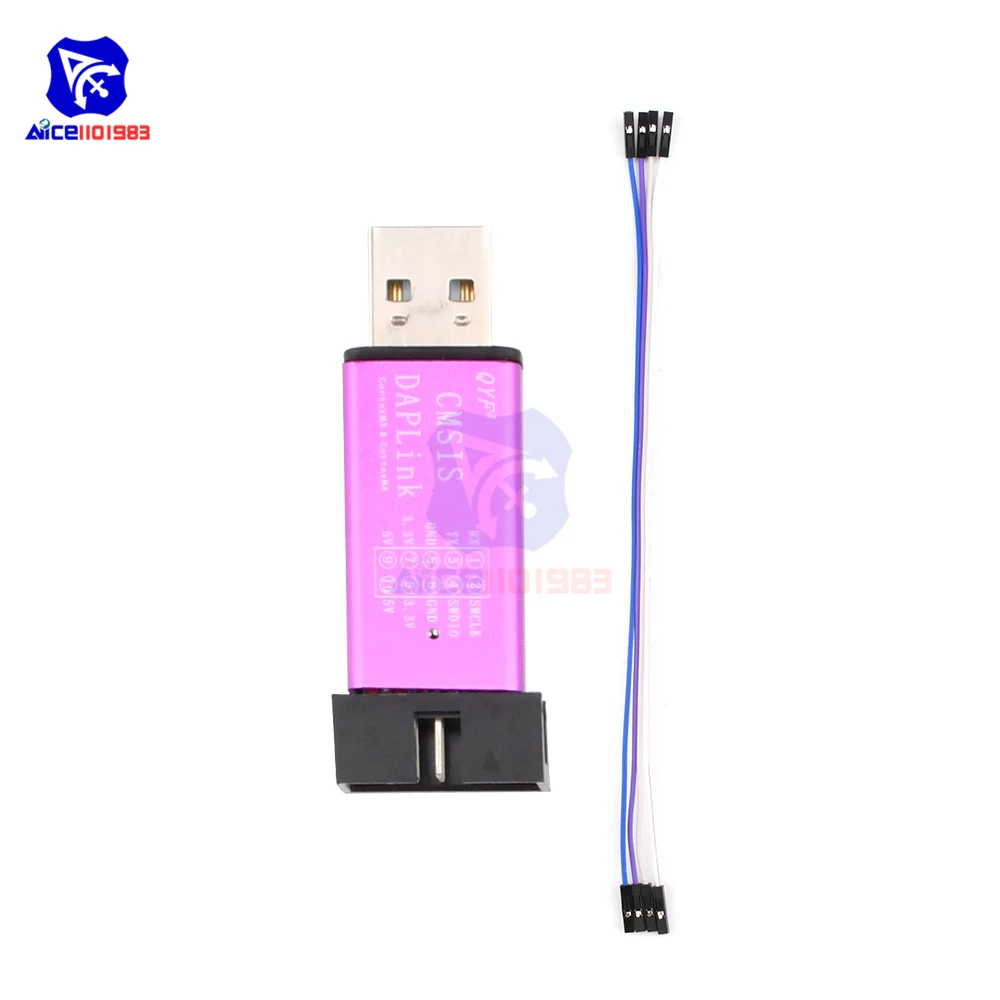

Посылка

Горелка X1

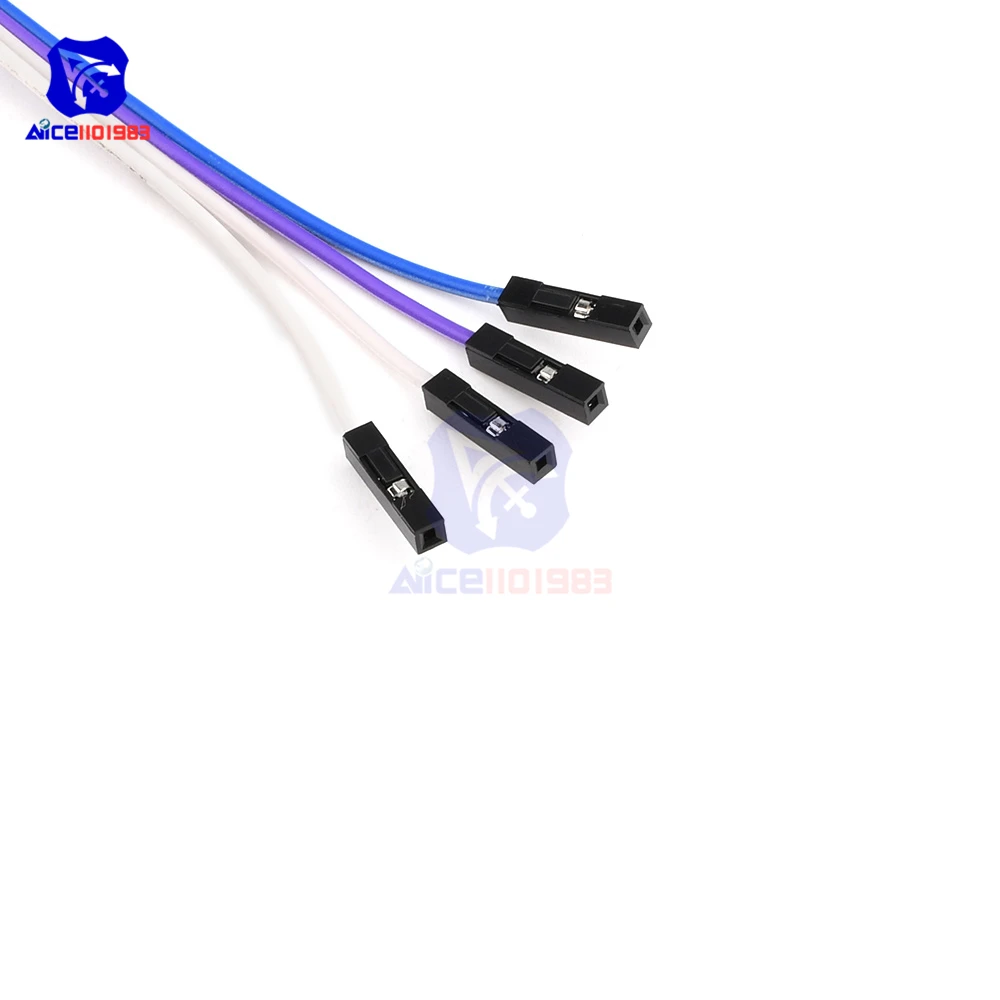

4-контактный Dupont Line X1
