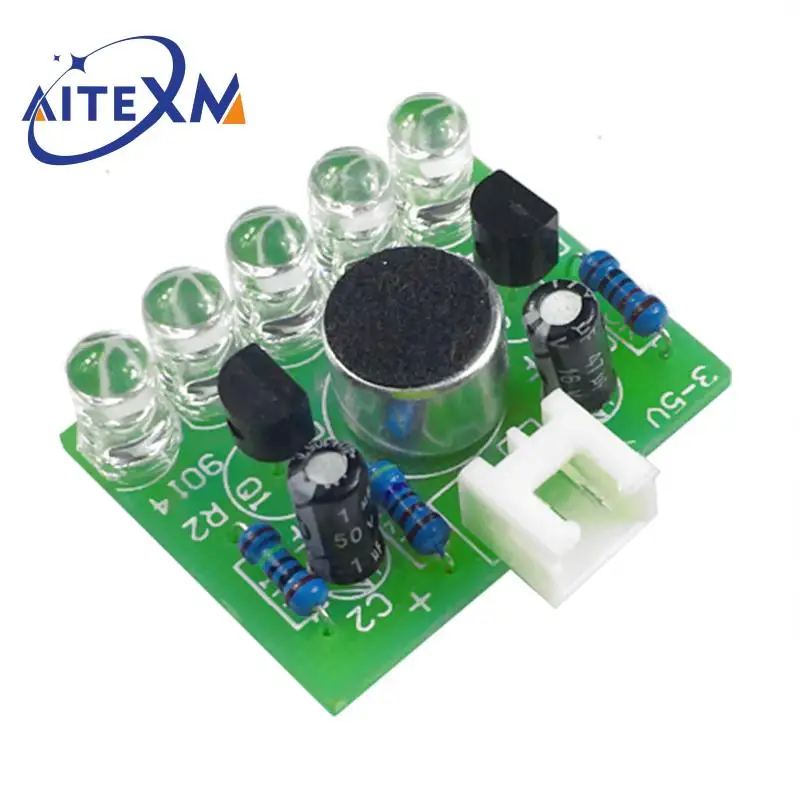

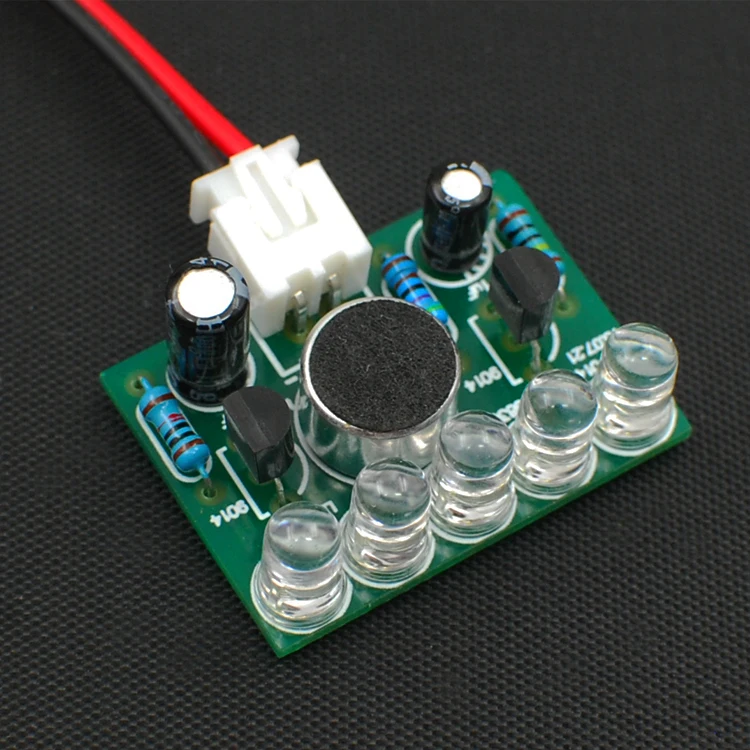

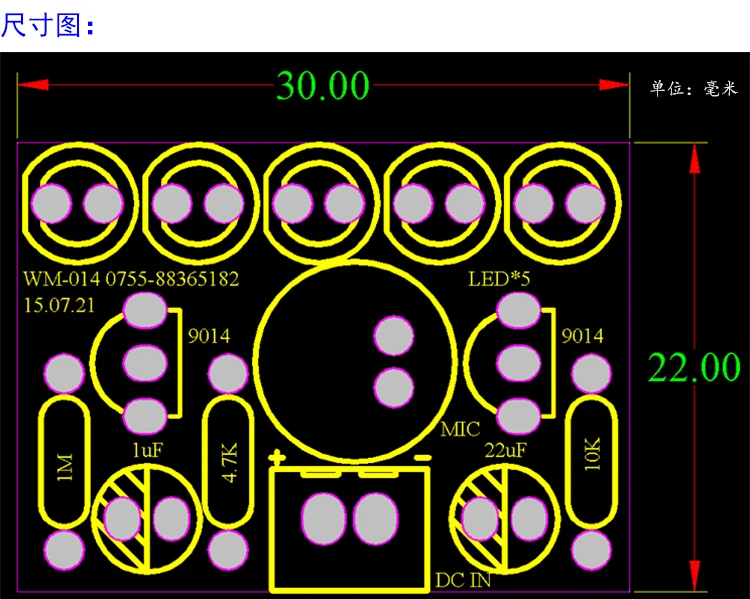

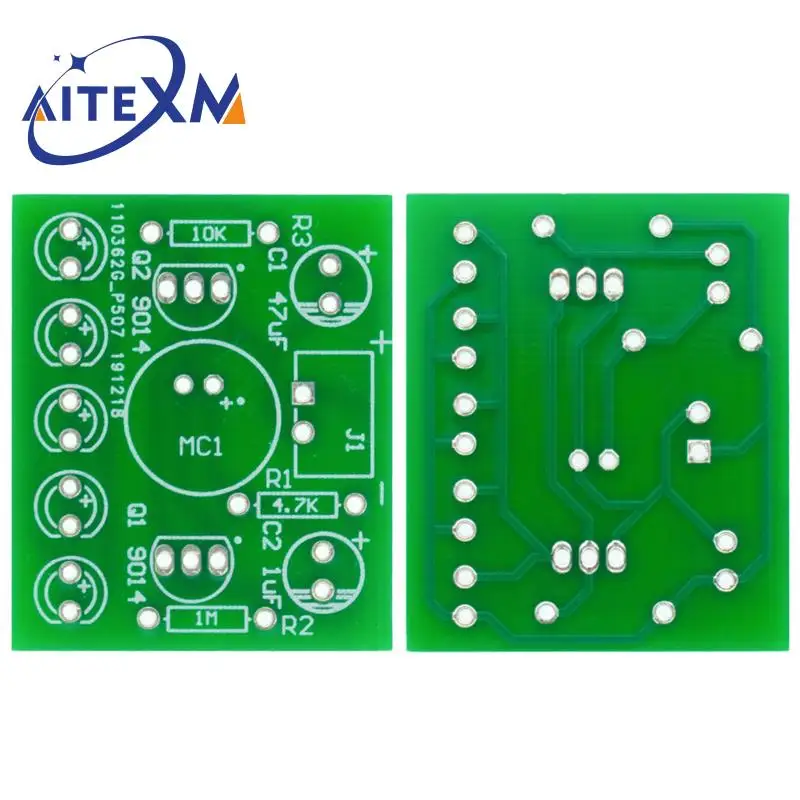

Светодиодная лампа управления с голосовой активацией, 3-5,5 В

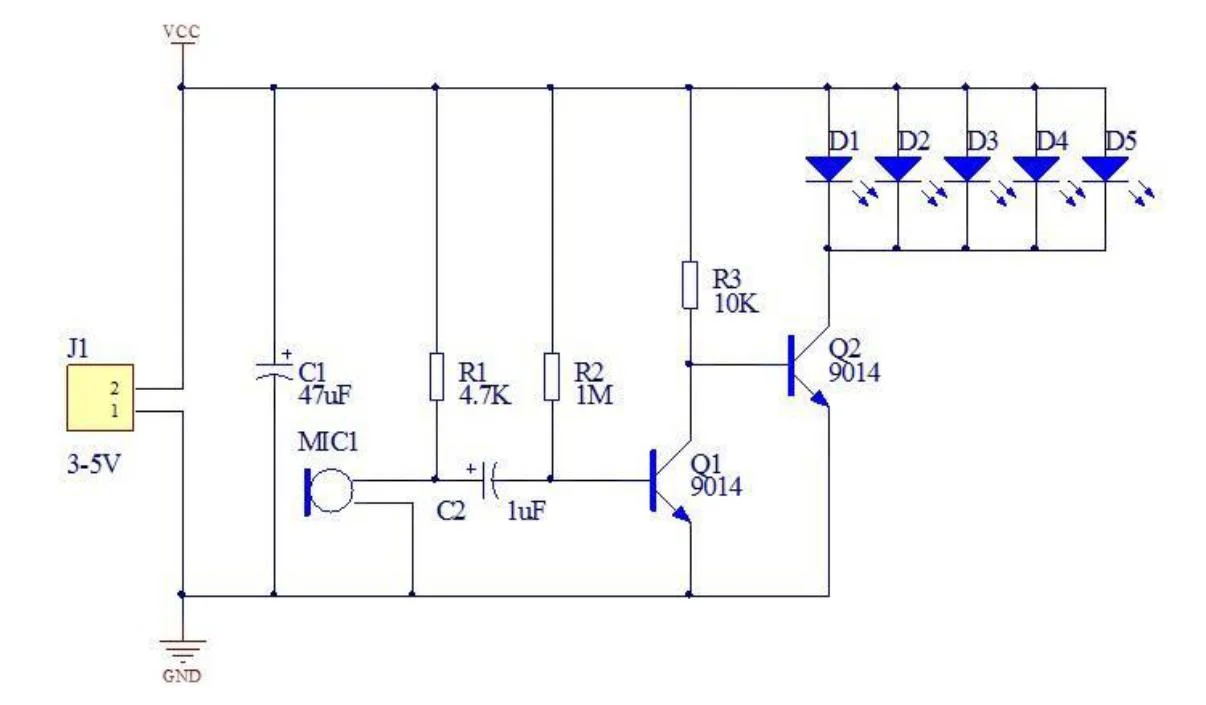

Принцип цепи:

Светодиодный сигнал мелодии, работающий от голоса, состоит из цепи электропитания, микрофонной схемы усиления и светодиодный схемы освещения. Источник питания на входе J1, и фильтр C1 используется для цепи. MIC1 преобразует звуковой сигнал в электрический сигнал, который соединен с Q1 C2, и усиленный сигнал отправляется на базу Q2. Светодиодный индикатор Q2. Чем громче звук, тем выше яркость светодиодный.

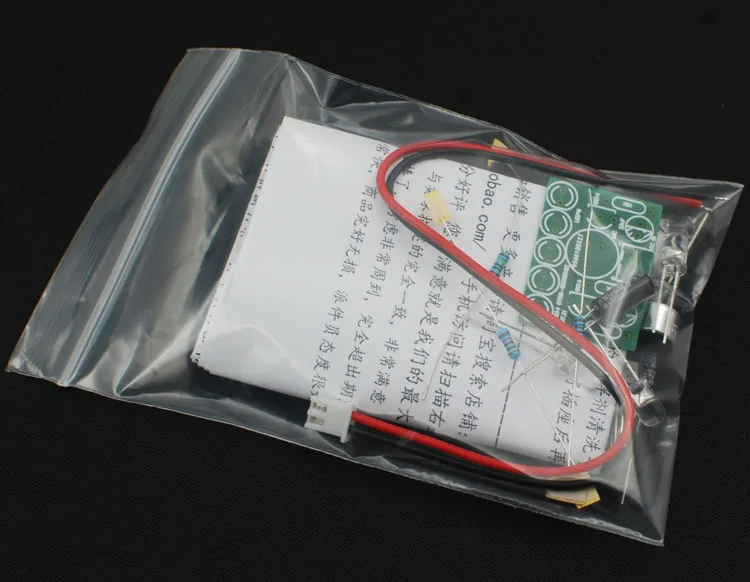

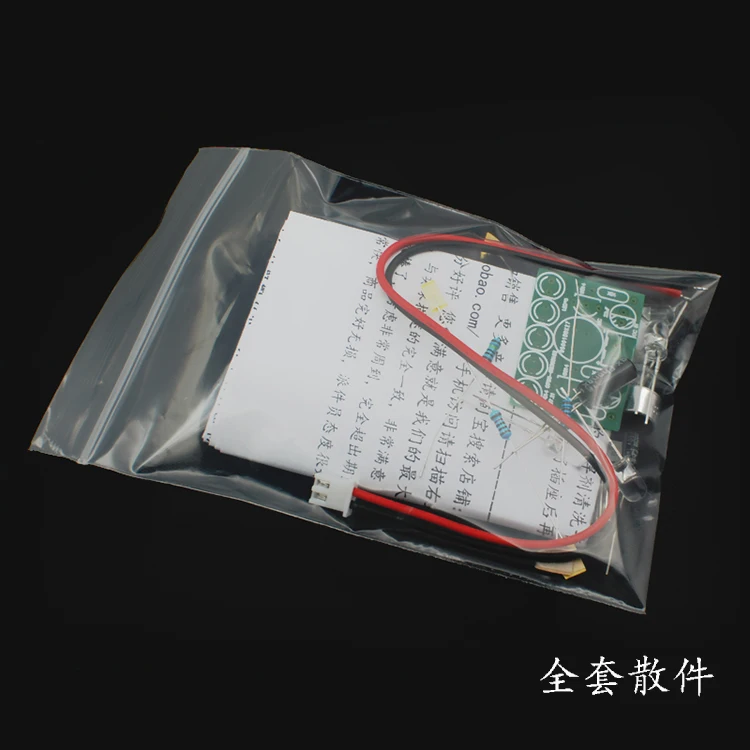

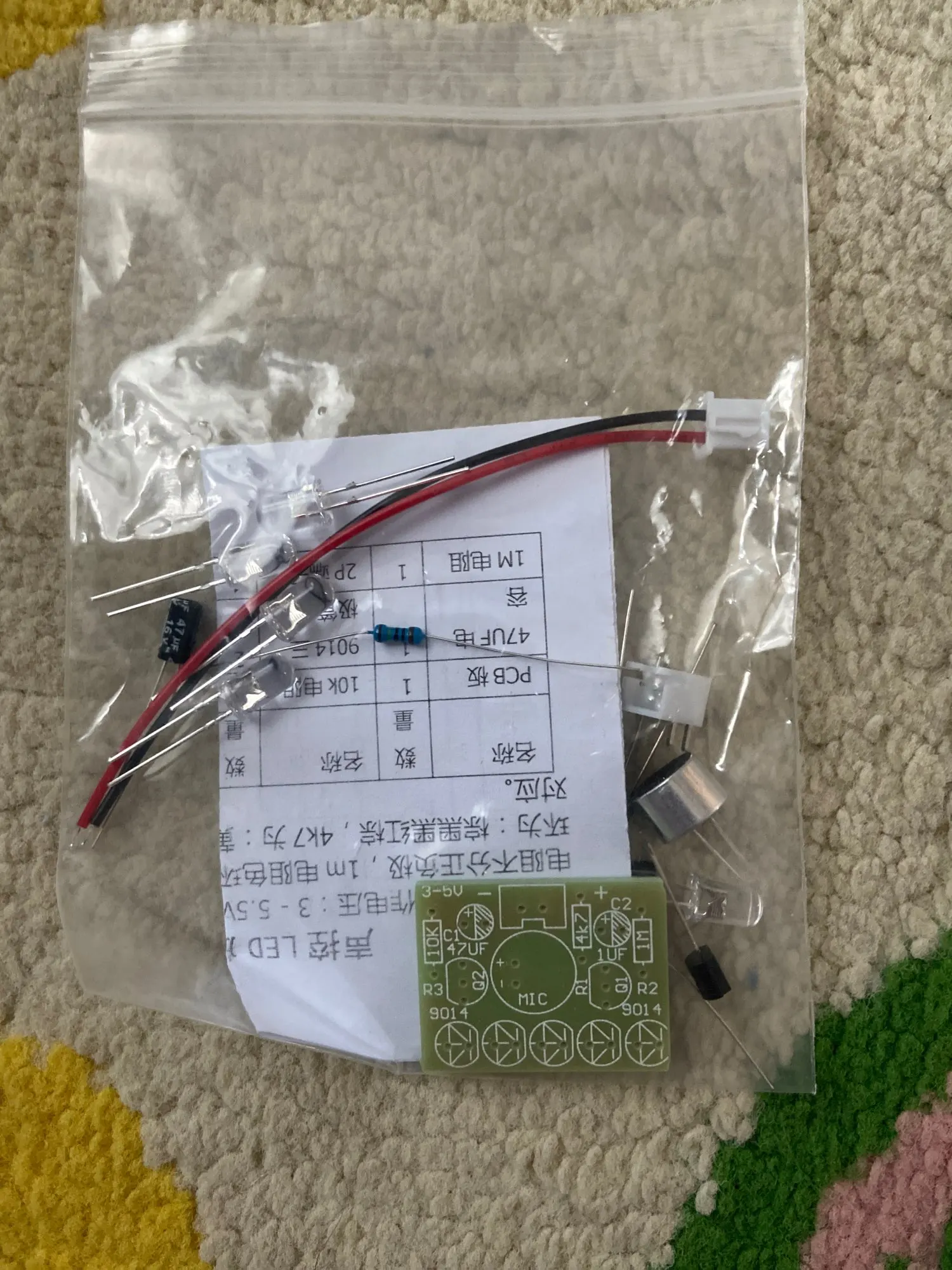

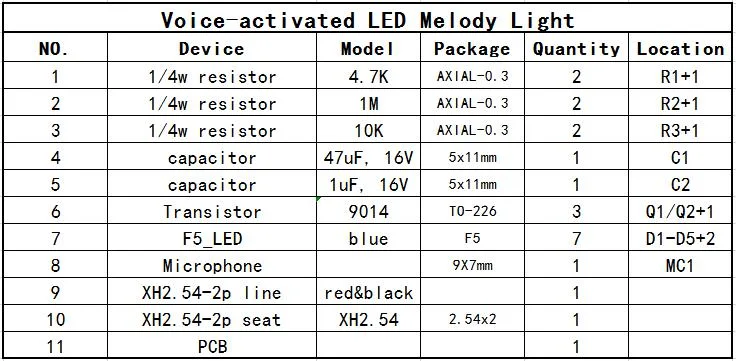

СПИСОК КОМПОНЕНТОВ:

Общая проблема:

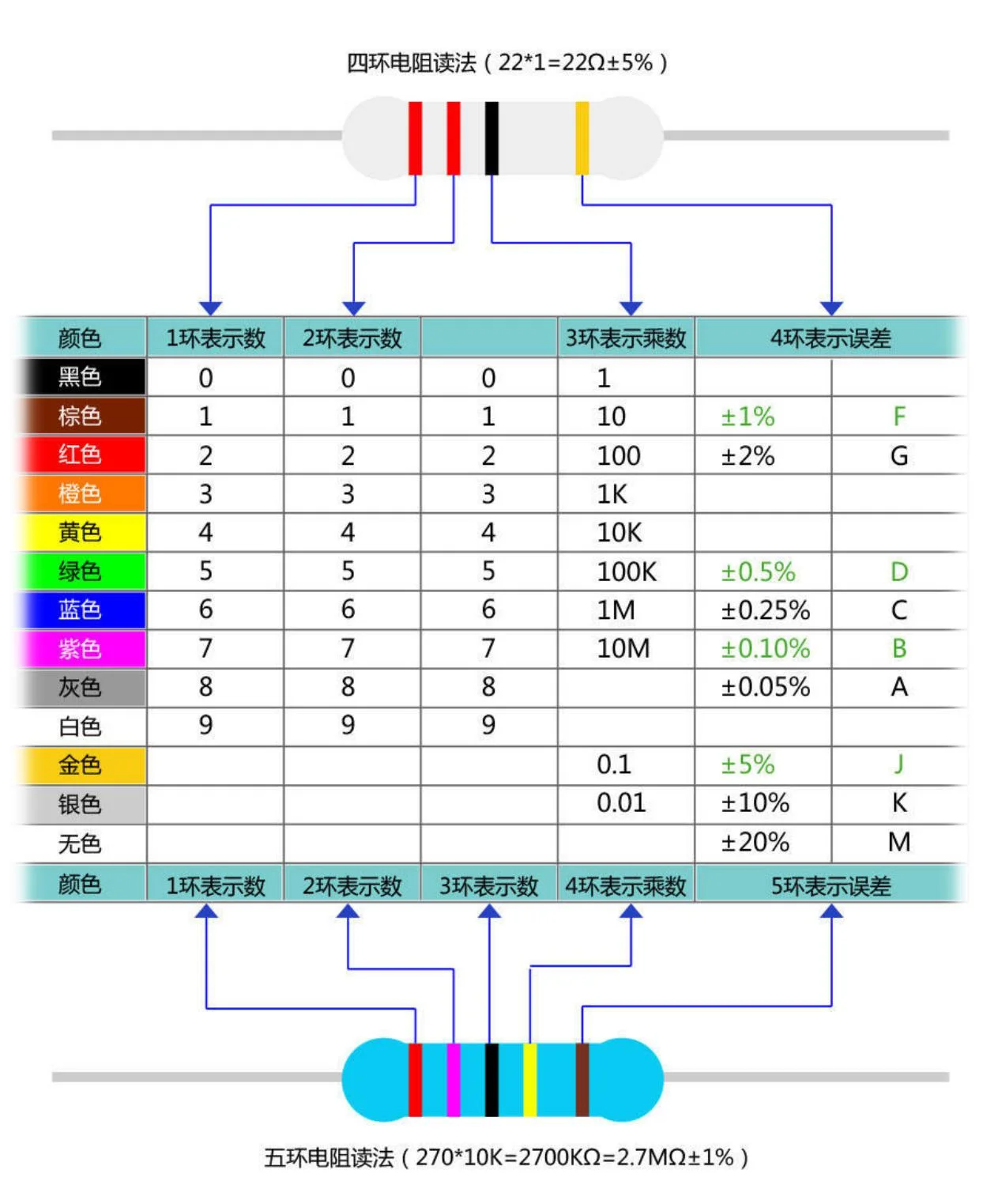

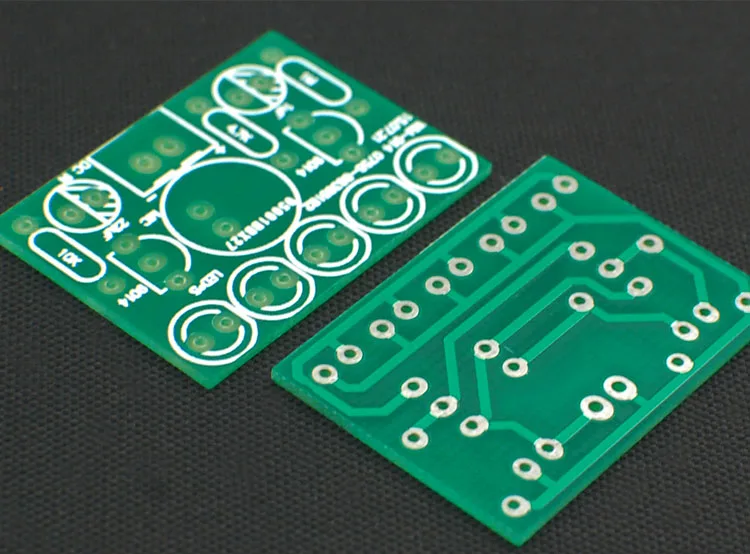

1. Светодиодный положительный и отрицательный полюс не замечен, длинные ноги положительные. 2. Три резистора не паиваются в соответствии с маркировкой на плате. Используйте мультиметр, чтобы измерить или посмотреть на показания цветного кольца сопротивления. 3. Триод не вставляется в соответствии с формой на доске, что приводит к неправильной направленности. 4. Положительные и отрицательные полюсы микрофона не правильные, положительный полюс длинной ноги, или штырь, подключенный к внешнему корпусу, является отрицательным полюсом. 5. Электролитическая реакция емкости соотношение цена/качество сварки ошибка 1 мкФ, 47 (Европа) мкФ, обратите внимание на различие, для длины стопы положительный. 6. Положительные и отрицательные полюсы источника питания соединены в обратном направлении. Знак на доске является положительным. Линия, соответствующая отметке +, является положительным полюсом, а линия, соответствующая знаком-отрицательным полюсом. 7. Проверьте короткое замыкание сварки и явление виртуальной пайки. В источника питания напряжение составляет 3-5,5 V. Необходим стабильный источник питания. Лучше всего использовать аккумулятор. Приложение: конкретные методы идентификации четырехкольцевых и пятикольцевых цветных кольцевых резисторов

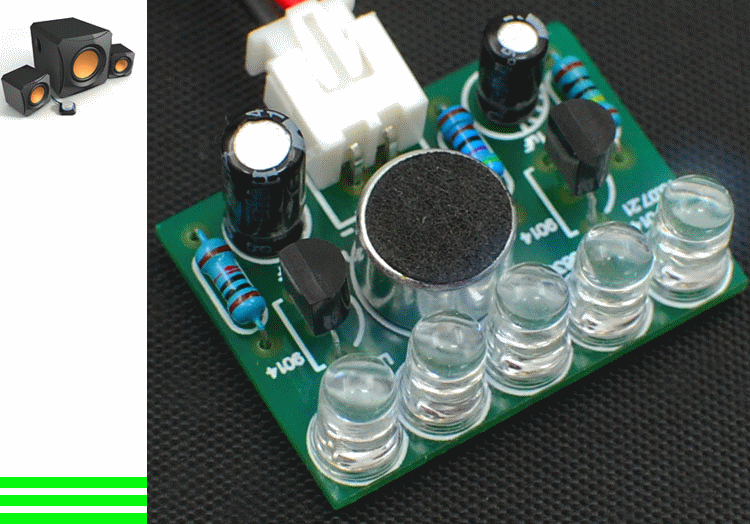

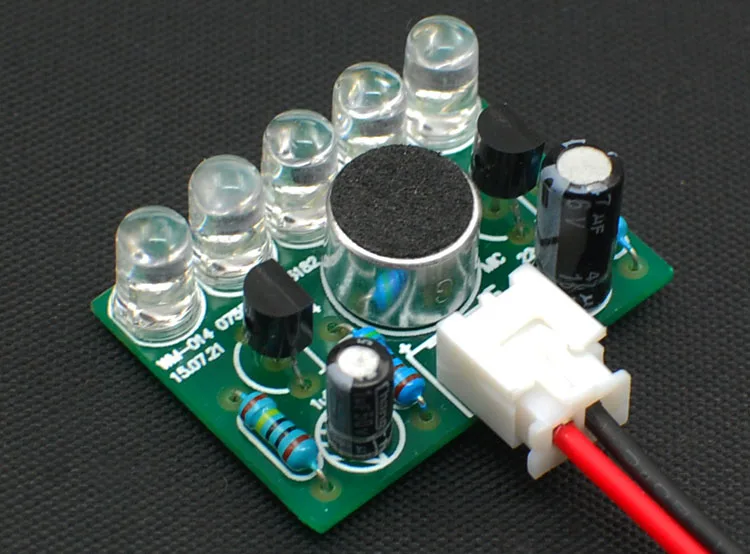

Голосовая активированная светодиодный световая мелодия
