Лампа с голосовым управлением 3-5,5 В, светодиодный модуль световая мелодия, сделай сам, электронный смешной набор, производственный набор, обучающий лабораторный набор с печатными платами

Принцип цепи:

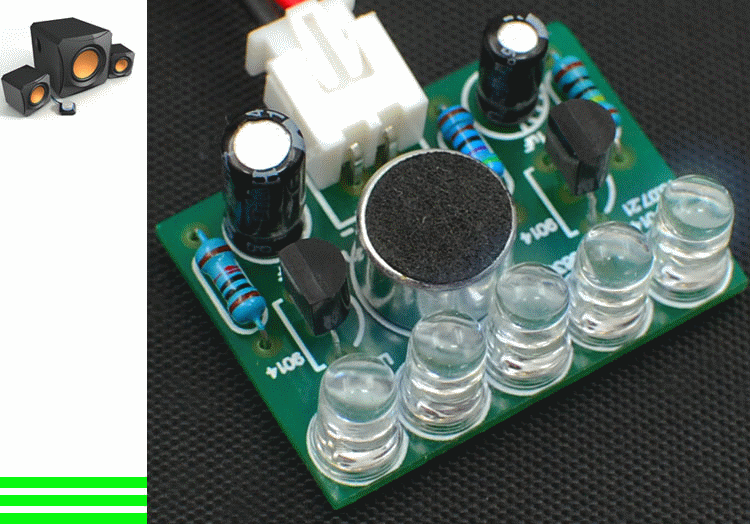

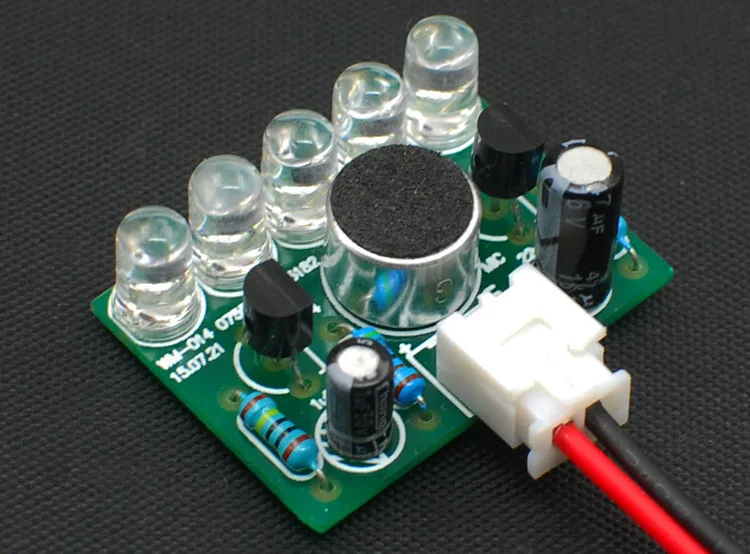

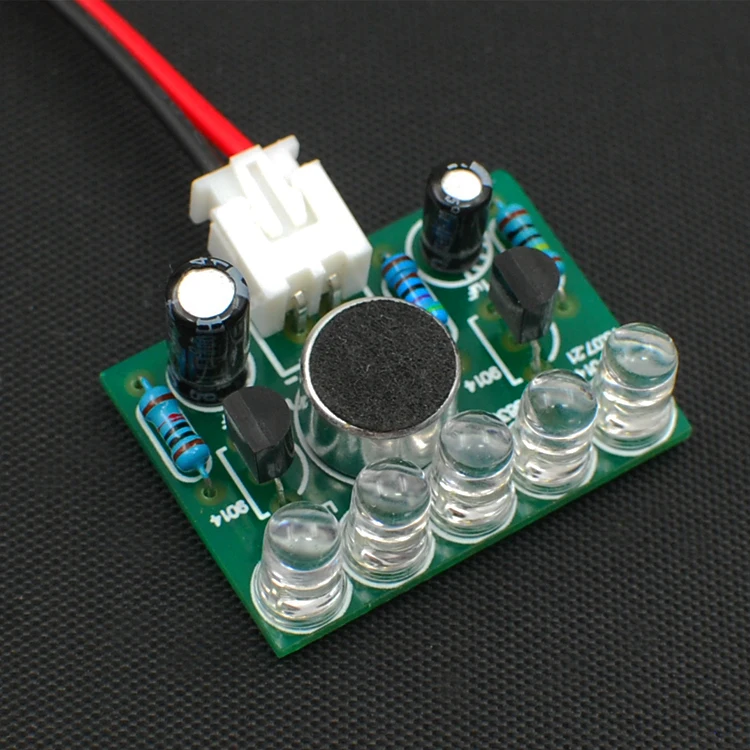

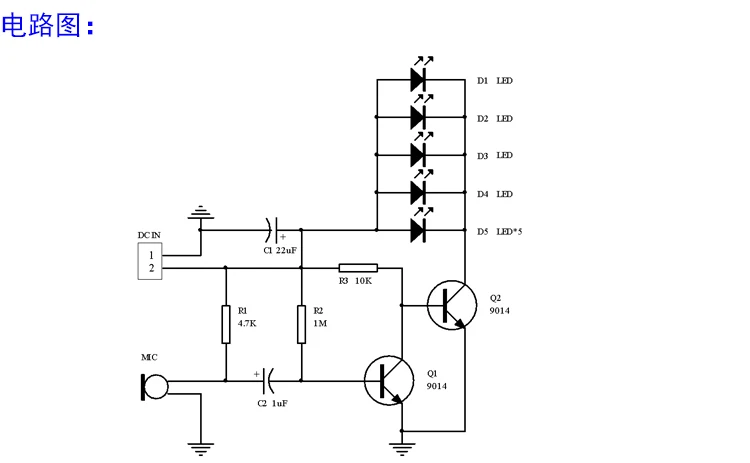

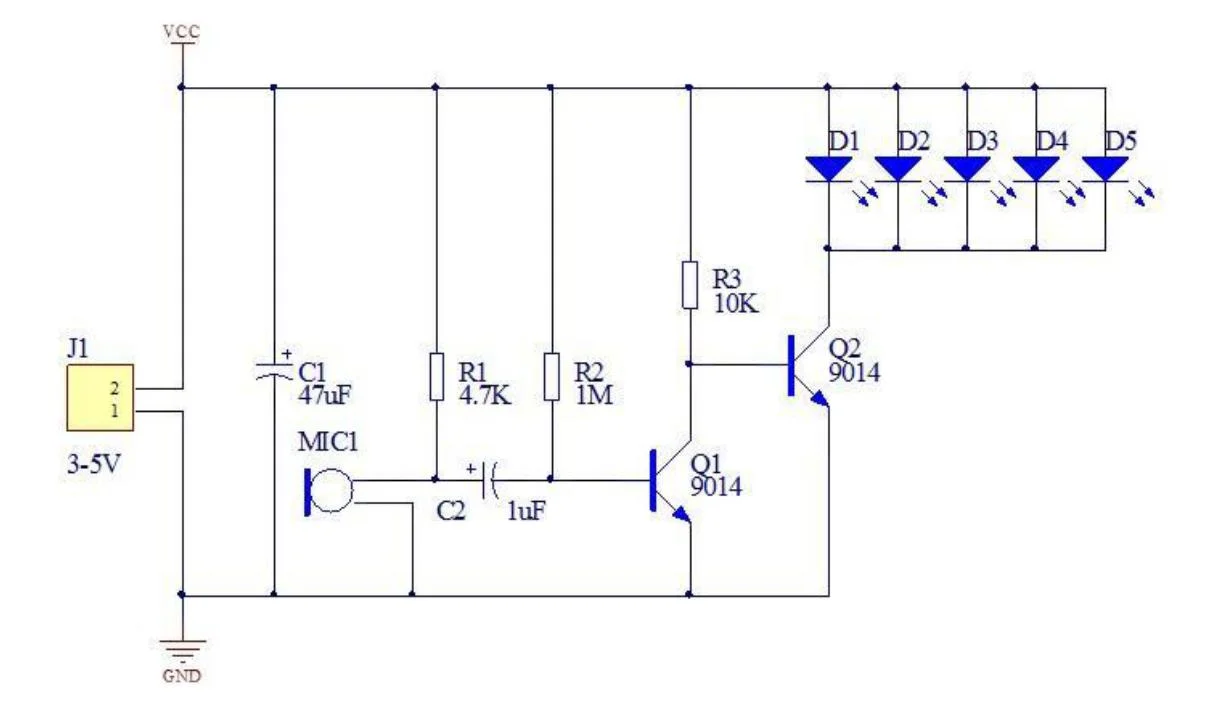

Схема светодиодной лампы melody с голосовой активацией состоит из схемы питания, схемы усиления микрофона и схемы индикации светодиодный одного освещения. Источник питания вводится J1, а для цепи используется фильтр C1. MIC1 преобразует звуковой сигнал в электрический сигнал, который соединен с Q1 на C2, и усиленный сигнал отправляется на базу Q2. Светодиодный подсвечивается Q2. Чем громче звук, тем выше яркость светодиодный да.

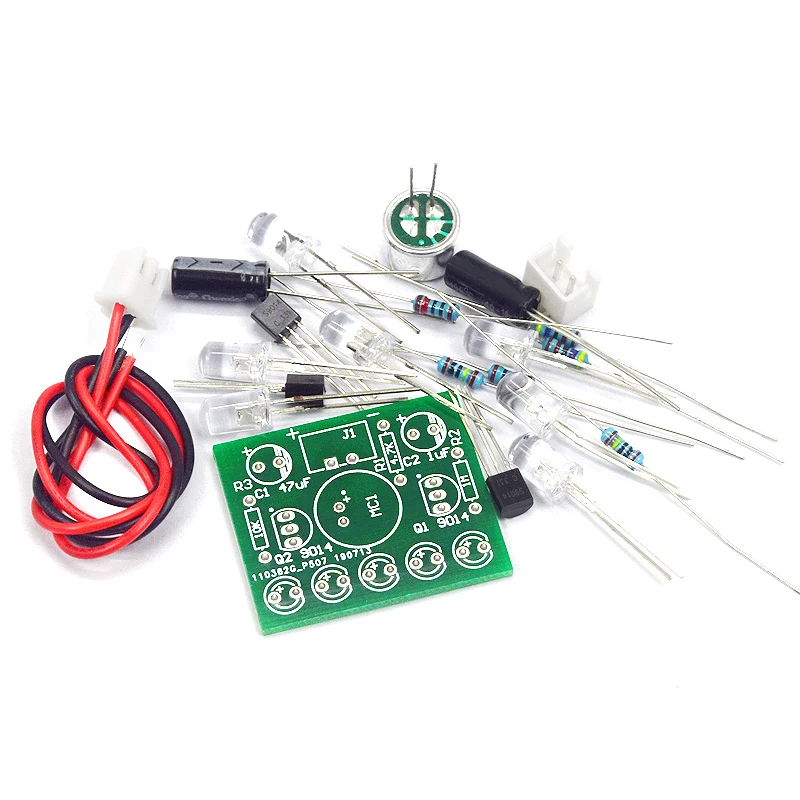

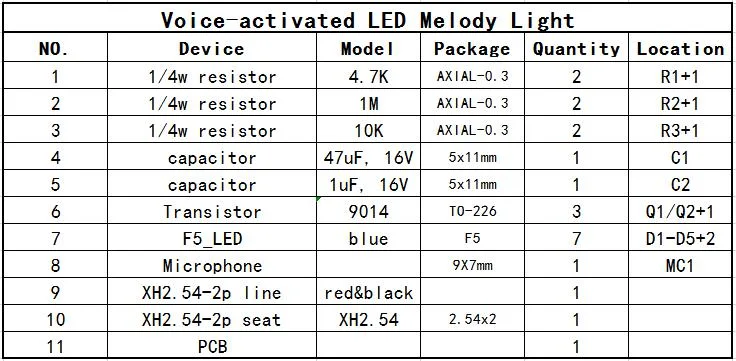

СПИСОК КОМПОНЕНТОВ:

Распространенная проблема:

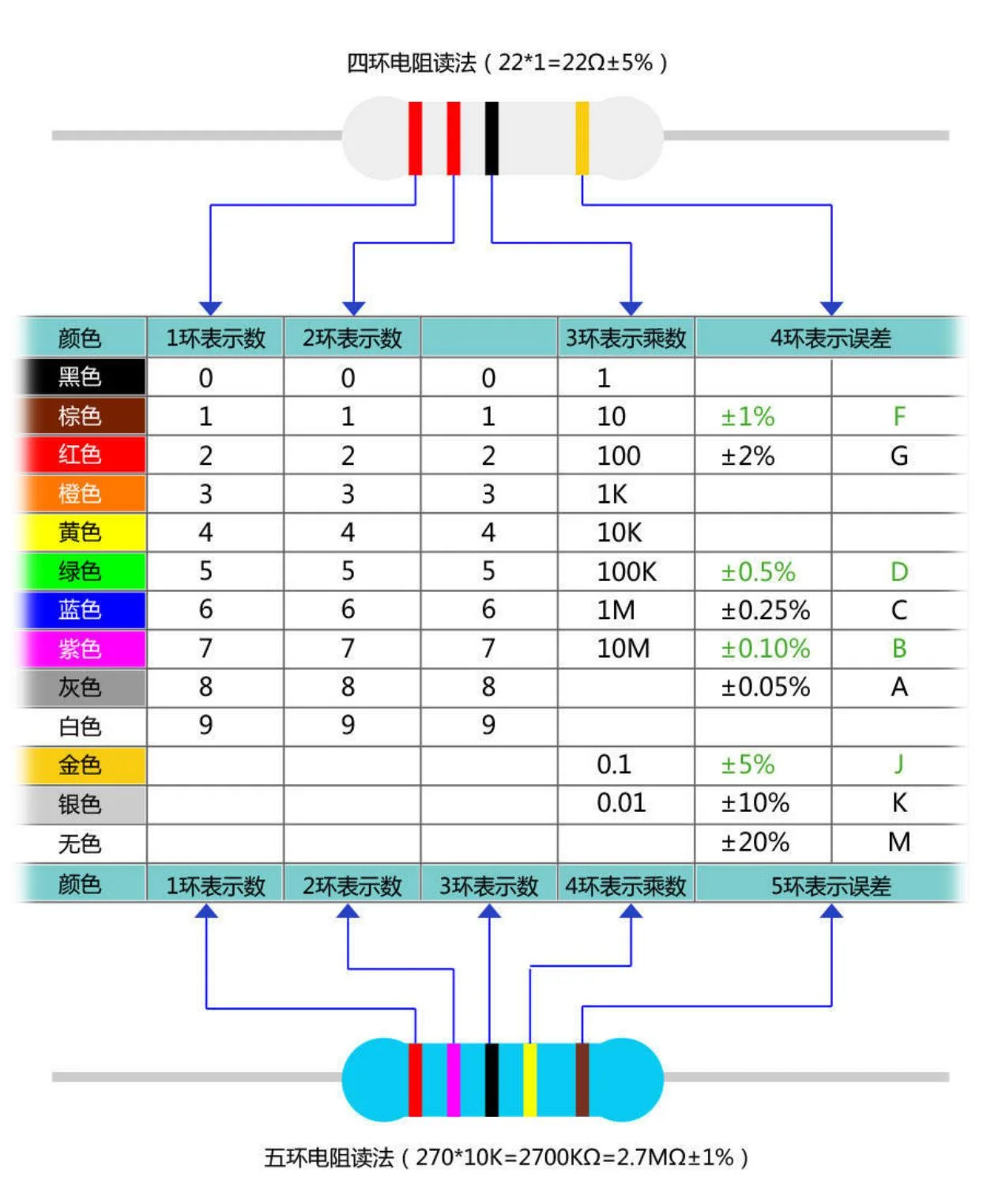

1 светодиодный положительные и отрицательные полюса не замечены, Длинные ножки положительные. 2. Три резистора не припаиваются согласно маркировке на плате. Используйте мультиметр для измерения или просмотра показаний кольца цвета сопротивления. 3. Триод вставляется не в соответствии с формой на доске, в результате чего в неправильном направлении. 4. Положительные и отрицательные полюсы микрофона неправильные, положительный полюс длинной ноги или контакт, подключенный к внешнему корпусу, является отрицательным полюсом. 5. Погрешность сварки электролитическая реакция емкости, а 1 мкФ, а 47 мкФ, обратите внимание, чтобы различить, длинна ноги положительна. 6. Положительные и отрицательные полюса блока питания соединены в обратном направлении. Отметка на доске является положительной. Линия, соответствующая отметке +, является положительным полюсом, а линия, соответствующая знаку-отрицательным полюсом. 7. Проверьте сварочное короткое замыкание и явление виртуальной пайки. Напряжение питания составляет 3-5,5 В. Требуется стабильный источник питания. Лучше всего использовать питание от аккумулятора. Приложение: специальные методы идентификации четырехкольцевых и пятикольцевых цветных резисторов

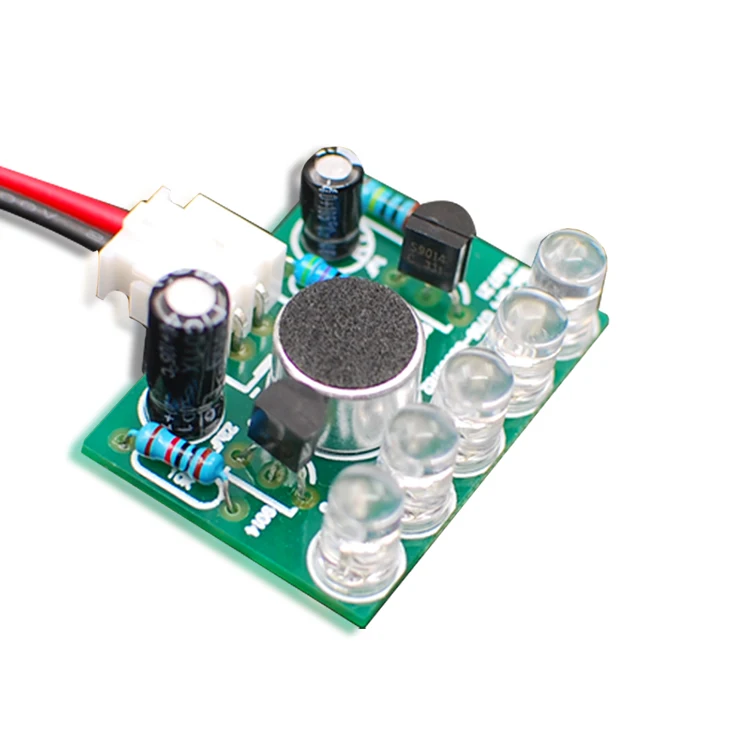

Светодиодный световая Мелодия с голосовой активацией
