Векторный анализатор сети NanoVNA-F V2, 4,3 дюйма, IPS, с ЖК-дисплеем
Life & Safety Guard Store - Надежность 93%
Более 700 подписчиков, дата открытия магазина 27.03.2020
- Положительные оценки: 94% (901)
- Соответствие описанию: 94%
- Отвечает на сообщения: 92%
- Скорость отправки: 92%
Последнее обновление: 18.03.2022

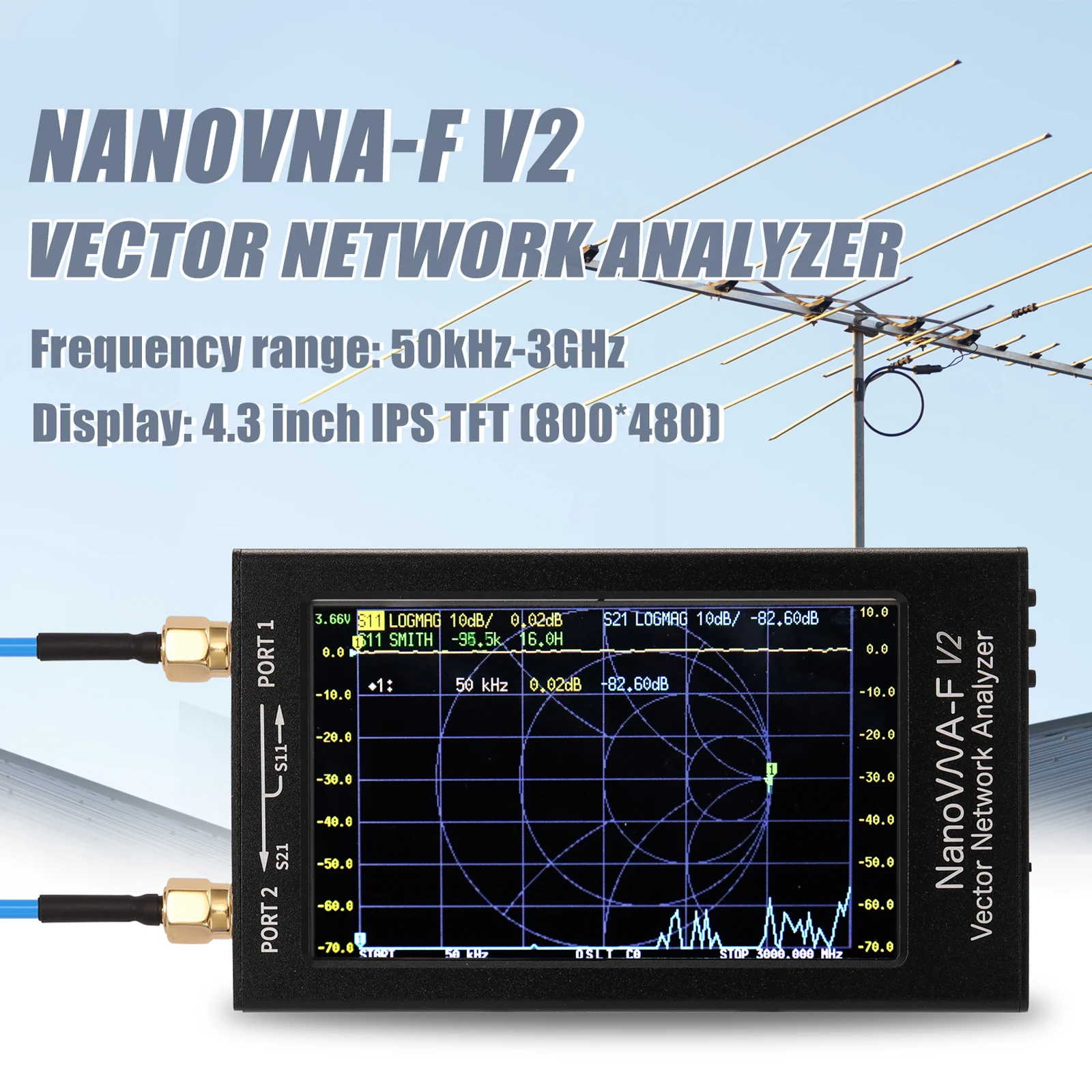

NanoVNA-F V2 4,3 дюймов

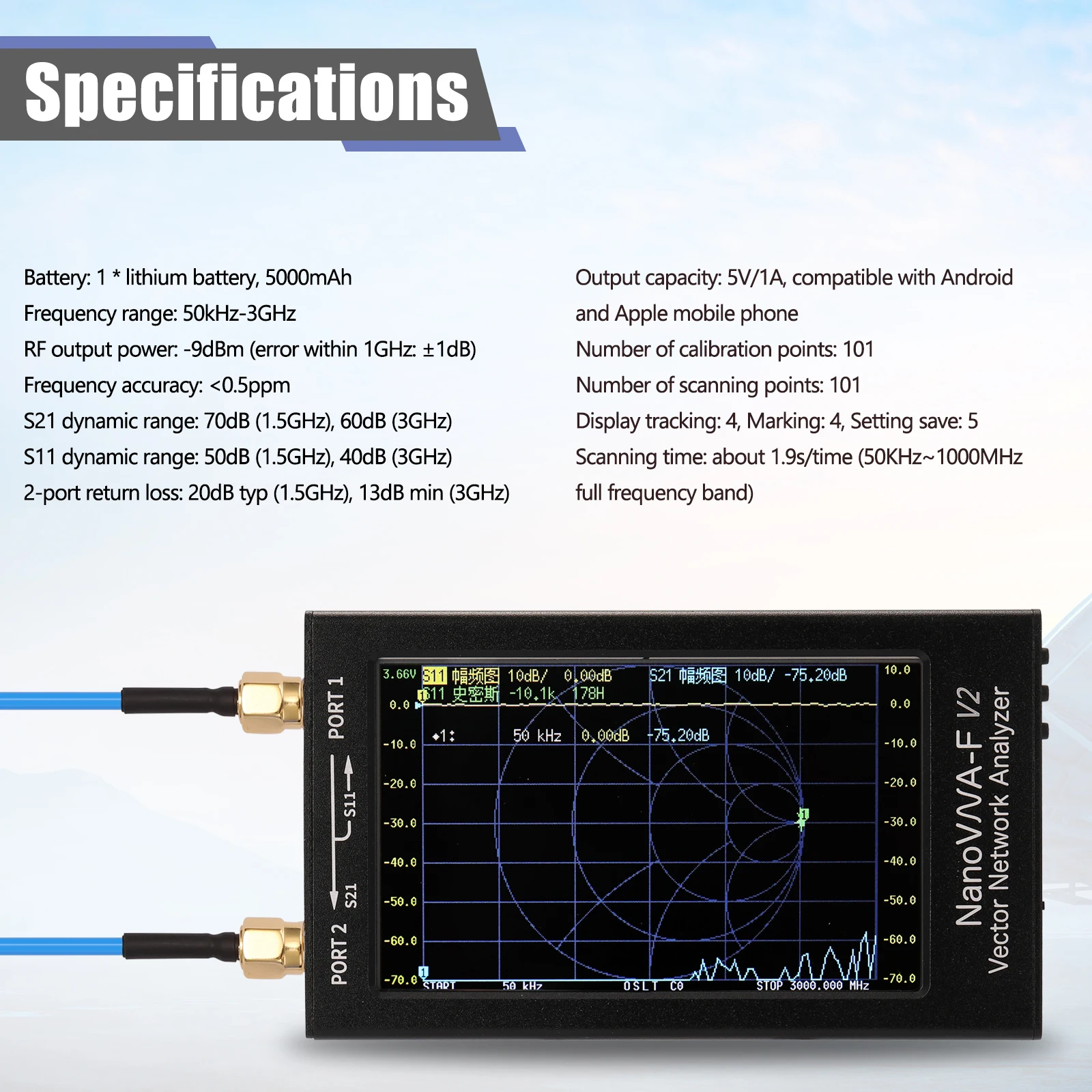

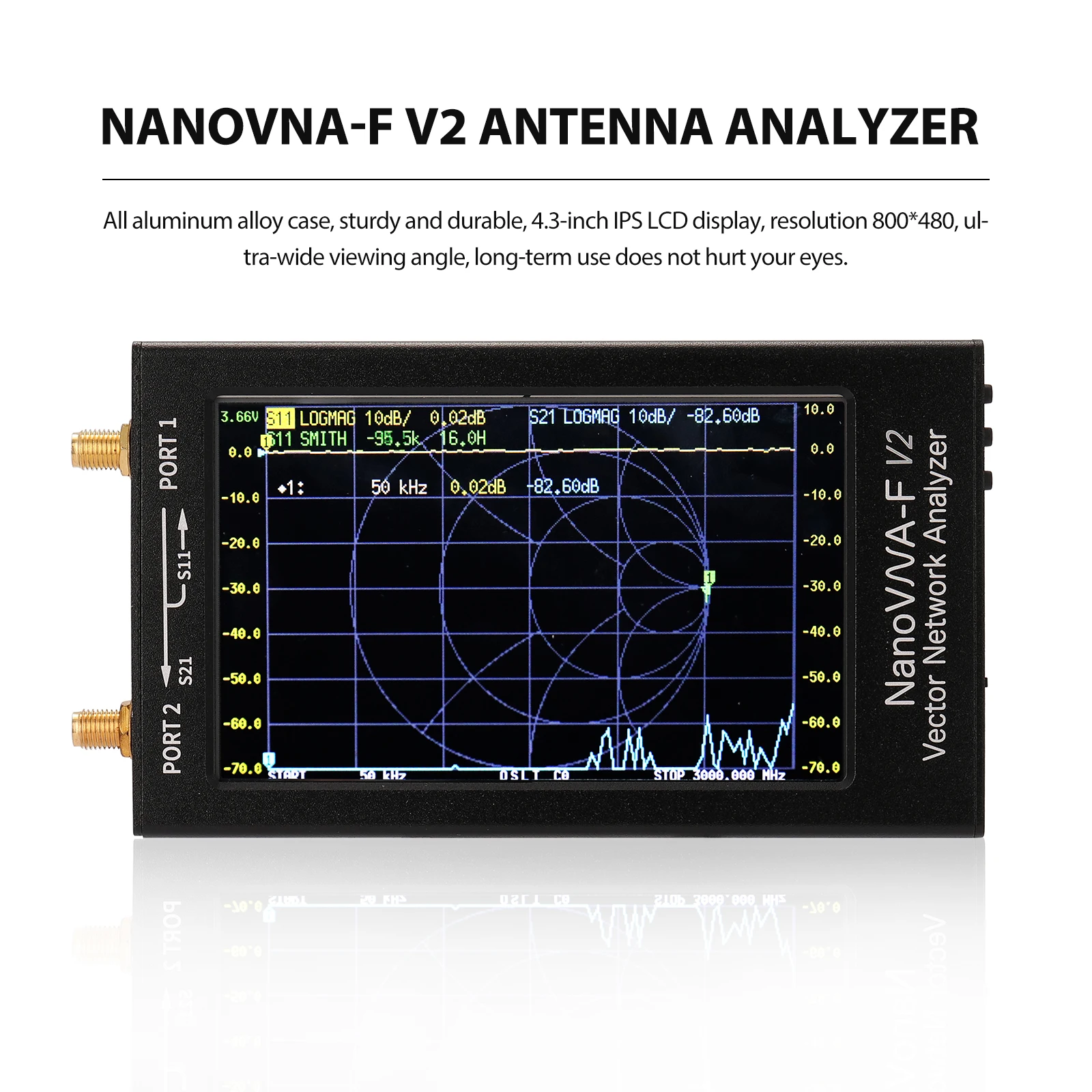

NanoVNA-F V2 портативный векторный сетевой анализатор-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна. Особенности:4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.Поддержка китайского и английского интерфейса.Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.Поддержка регулировки яркости экрана.Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.С помощью 2А высокой токовой подзарядки IC время подзарядки короче.Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.Изображения экрана устройства можно получить, сделав скриншот главного компьютера.Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д. Характеристики:Материал: алюминиевый сплав (чехол)Основной цвет: черныйАккумулятор: 1 * литиевая батарея, 5000 мАчЧастота: 50 кГц-3 ГГцВыходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)Точность частоты: <0,5 ppmS21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)Количество калибровочных точек: 101 точкаКоличество точек сканирования: 101 точкаКоличество следов: 4Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)Интерфейс USB: USB Type-C Режим связи: CDC (серийный)Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измеренияВремя сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8inВес товара: 270 г/9,5 унцииРазмер упаковки: 250*150*50 мм/9,8*5,9 * 2.0inВес упаковки: 500 г/1.1lb Упаковочный лист:1 * хост1 * SMA открытый калибровочный набор1 * SMA Набор для калибровки короткого замыкания1 * SMA 50Ω Набор для калибровки нагрузки1 * SMA-KK адаптер с двойным отверстием1 * SMA-JJ двухголовый штыревой адаптер1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта2*200 мм SMA-JJ RG405 RF кабель1 * USB Type-C кабель для передачи данных1 * стилус
S-A-A-2 NanoVNA V2 2,8 дюймов
Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.Особенности:Изготовлен из качественного материала, практичный, имеет долгий срок службы.Портативный и компактный, прост в эксплуатации и переноске.С корпусом, 2,8 дюймов ЖК-дисплей сенсорным экраном дисплеем.Диапазон измерения частоты 50 кГц ~ 3 ГГц.Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.Характеристики:Материал: PCB + акрилЦвет: черныйЧастотный диапазон: 50 кГц-3 ГГцСистемы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)Скорость развертки: 100 точек/сДисплей: 2,8 ", 320*240Интерфейс USB: Micro USBМощность: USB, максимальный ток зарядки 1AАккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)Батарея Разъем: JST-XH 2,54 ммМаксимальное количество точек подметания (на устройстве): 201Максимальное количество точек подметания (USB): 1024Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typПорт 2 обратная потеря (3 ГГц): 13 дБ минРазмер посылка: 170*100*35 мм/6,7*3,9 * 1.4inПосылка Вес: 225 г/7,9 унцииПримечание:1. VNA-QT загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases2. nanovna-saver: https://github.com/zarath/nanovna-saver/tree/feature/nanovna-v23. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdfУпаковочный лист:1 * S-A-A-2 хост (с аккумулятором 1950 мАч)1 * Micro USB кабель для передачи данных2*300 мм SMA Штекерный SS405 RF кабель1 * SMA Мужской калибровочный набор-открытый1 * SMA Мужской калибровочный набор-короткий1 * SMA Male калибровочный набор-нагрузка1 * SMA Гнездовой разъем1 * набор аксессуаров
NanoVNA-F V2 4,3 дюймов фотографии
S-A-A-2 NanoVNA V2 2,8 дюймов
-
Вес логистики0.517
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаmeterk
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер логистики - высота (см)5
-
Размер логистики - длина (см)25
-
Размер логистики - ширина (см)15
-
СертификацияNONE
