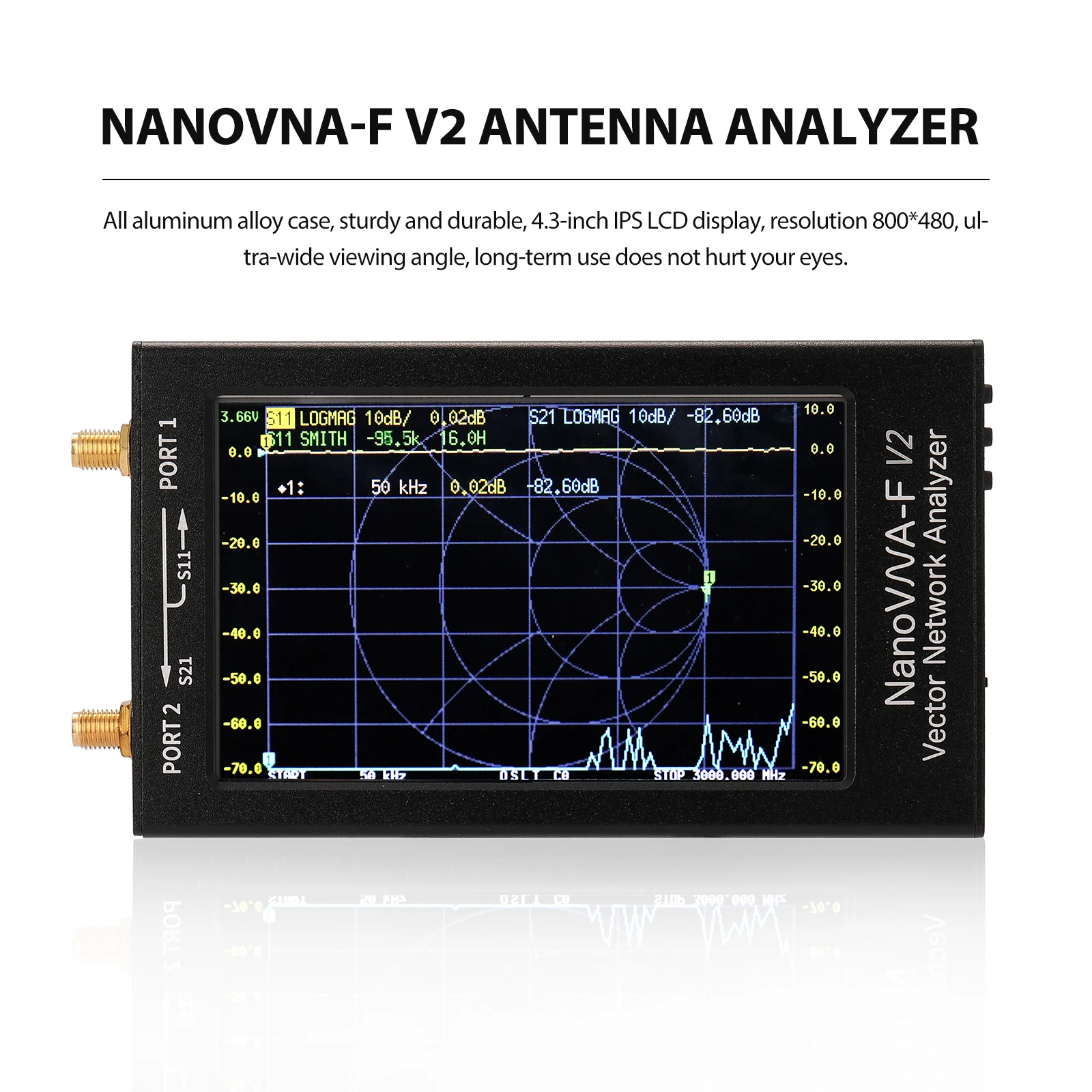

Анализатор сети NanoVNA-F V2, 4,3 дюйма, IPS, ЖК-дисплей, Векторный анализатор сети, S-A-A-2 антенный анализатор коротких волн HF VHF UHF

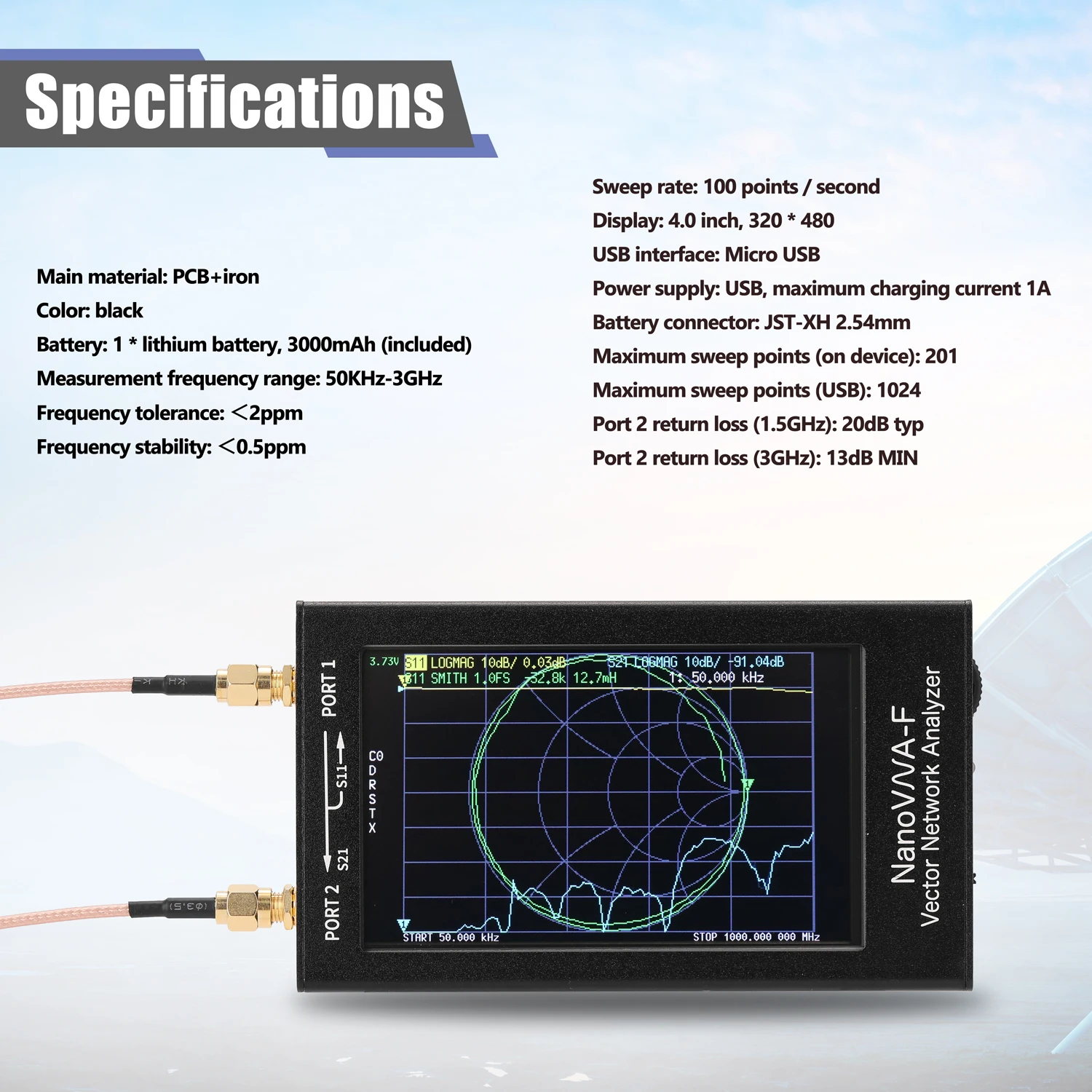

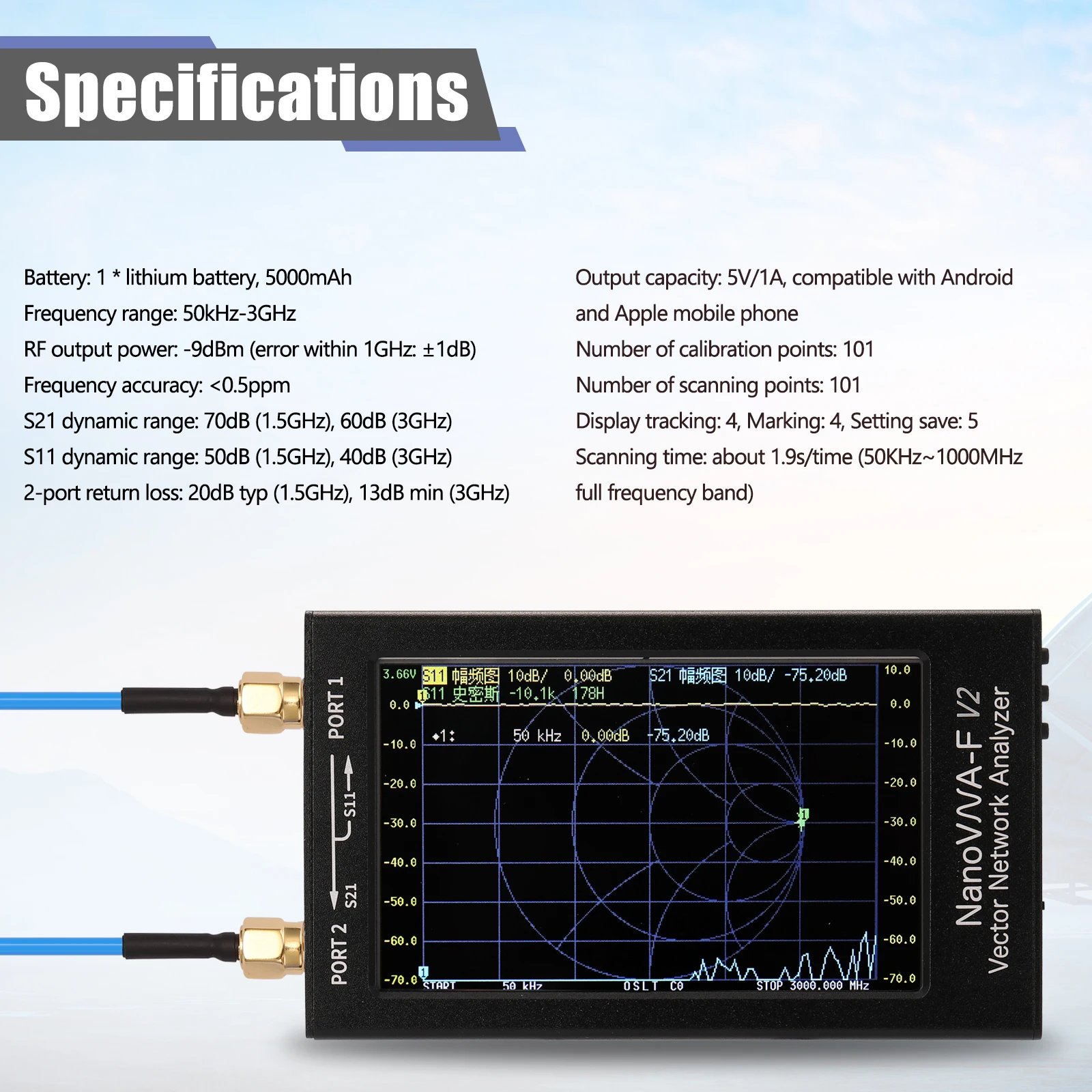

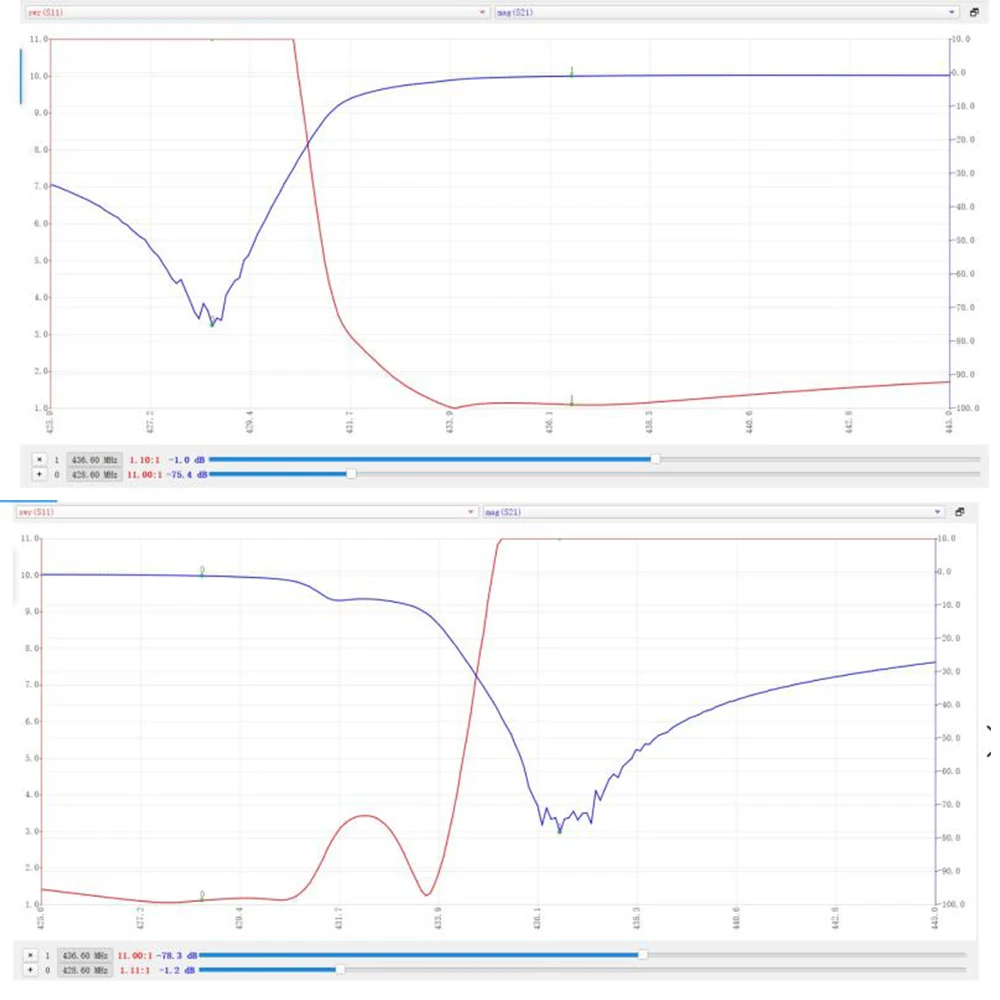

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.Особенности:Изготовлен из высококачественного материала, практичный, имеет длительный срок службы.Портативный и компактный, простой в использовании и переноске.Диапазон частот измерения составляет 50 кГц ~ 3 ггц.Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.Металлический корпус, большой экран 3,2 дюйма более точен для прикосновения, прост в эксплуатации, нет необходимости подключать питание, избавиться от скоб кабеля для передачи данных, его можно использовать отдельно.Этот продукт может достигать 3 г, может измерять антенны 2,4G, также может измерять дуплексор и фильтр.Характеристики:Материал: печатная плата + металлОсновной цвет: черный + золотойДиапазон частот измерения: 50 кгц-3 ГГцДинамический диапазон системы (после калибровки): 70 дБ (50k до 1,5 ГГц); 60 дБ (до 3 ГГц)Уровень шума S11 (после калибровки): -50 дБ (до 1,5 ГГц); -40 дБ (до 3 ГГц)Скорость развертки: 100 точек в секундуТочки развертки (на устройстве): 10-201 точек, регулируемыеТочки развертки (USB): 1-1024 точек, регулируемыеИсточник питания: USB, 4,6-5,5 ВRF порт: SMAИнтерфейс USB: Micro USBЭкран дисплея: 3,2 дюйма TFTАккумулятор: 1 * литиевый аккумулятор, 1950 мАч (входит в комплект)Возвратные Потери порта 2: ≥ 13 дБ (до 3 ГГц), 20 дБ (до 1,5 ГГц)Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5Рабочая температура окружающей среды: 0-45 ℃Размер изделия: 115*80*27 мм/4,5*3,1 * дюймаПосылка: 180*120*35 мм/7,1*4,7 * дюймаВес посылка: 330 г/11,6 унцииПримечание:1. Загрузка программного обеспечения: https://github.com/nanovna/NanoVNA-QT/releases2. Руководство пользователя: https://github.com/nanovna/NanoVNA-QT/master/ug1101.pdfУпаковочный лист:1 * Векторный анализатор сети2*300 мм RF кабель SS405 SMA с двойной наружной иглой1 * USB-кабель для передачи данных1 * комплект для калибровки (нагрузка 50 Ом)1 * комплект для калибровки (короткий)1 * Набор для калибровки (Открытый)1 * Разъем SMA «Мама-мама»

Тип 3:

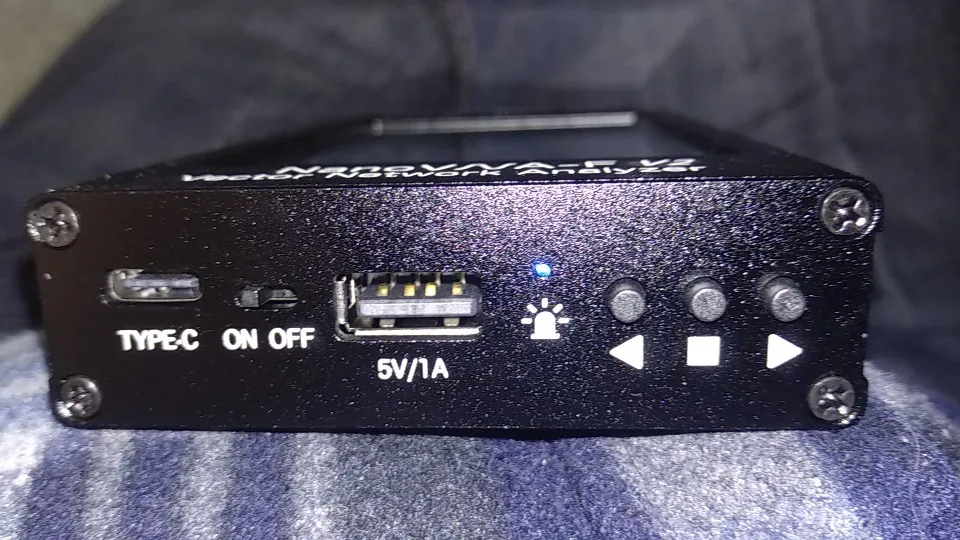

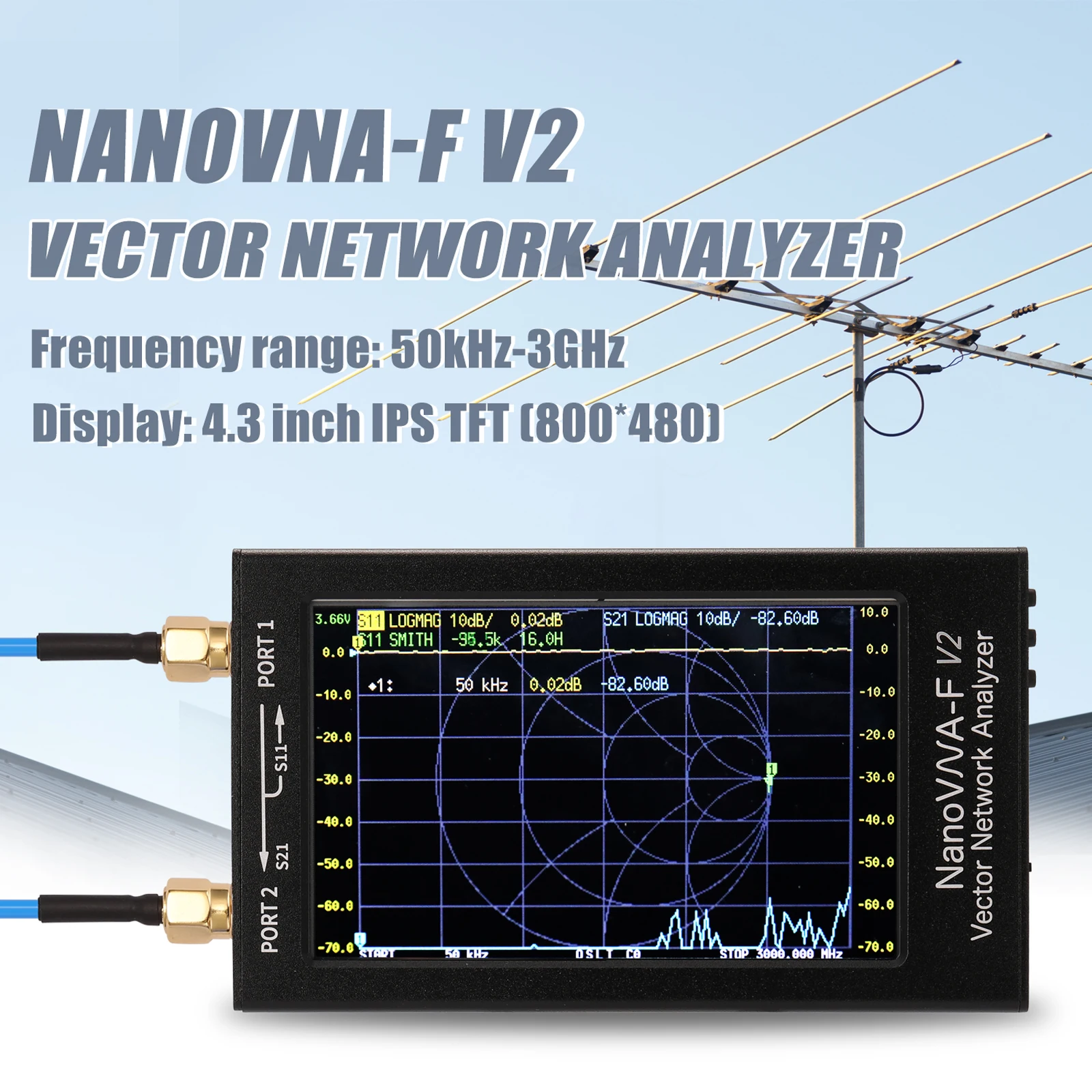

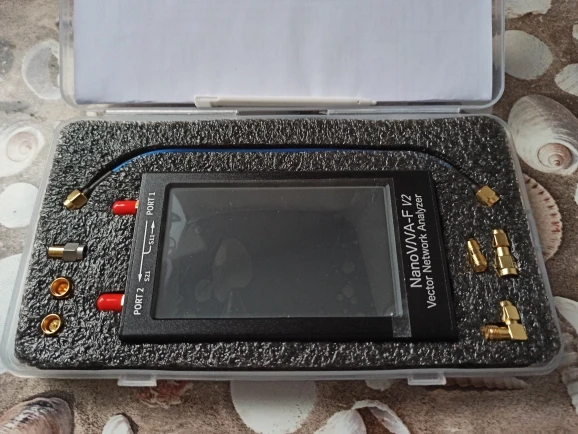

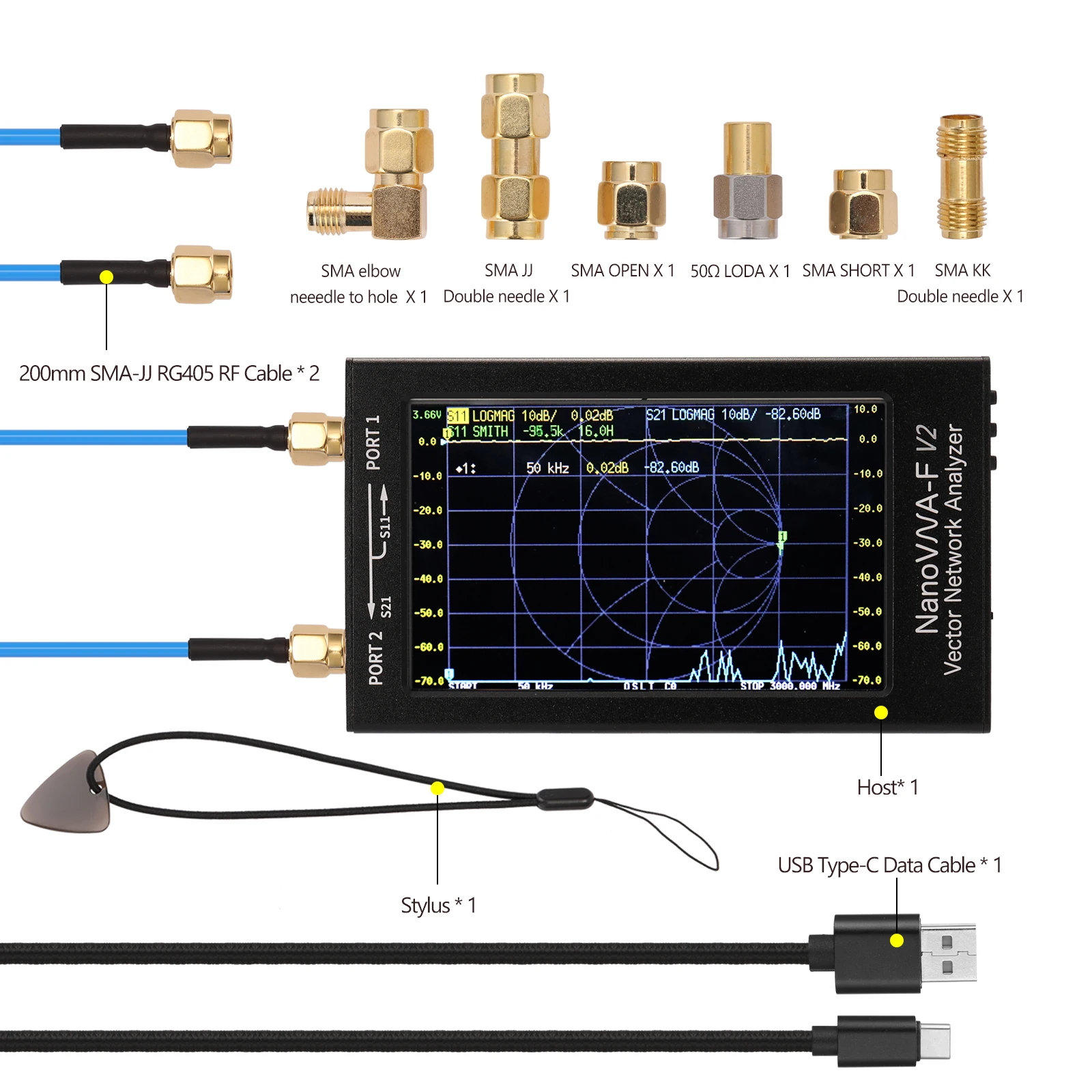

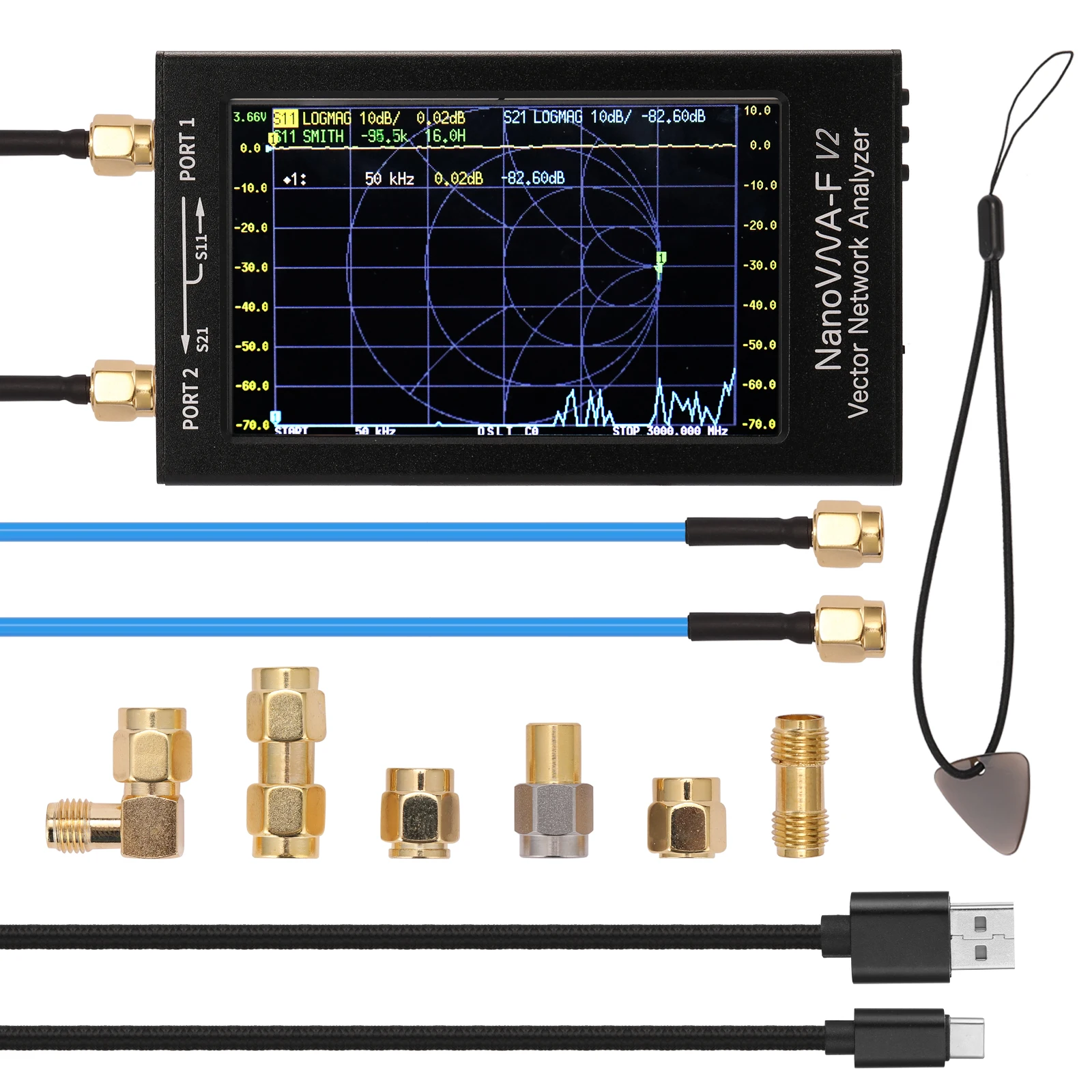

Портативный векторный сетевой анализатор NanoVNA-F V2-это новый продукт, разработанный на базе NanoVNA-F. В нем используется 2,5-дюймовый ЖК-дисплей IPS и чехол из алюминиевого сплава. Он оснащен стандартной литиевой батареей большой емкости 5000 мАч. Поддержка сенсорного экрана и работы боковых кнопок, поддержка интерфейса на китайском и английском языках. Дизайн этого продукта основан на NanoVNA и онакомм S-A-A V2, и глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений расширен до 3 ГГц, а динамические диапазоны больше. Более точное измерение и более удобная эксплуатация.Особенности:1,3-дюймовый ЖК-дисплей IPS, разрешение 4,3*800, Сверхширокий угол обзора, длительное использование не повреждает глаза.Чехол из алюминиевого сплава, прочный и долговечный, эффективно экранирует электромагнитные помехи для обеспечения точности измерения.Радиочастотный интерфейс-SMA, что удобно для подключения различных проверенных частей.Полностью сенсорный дизайн экрана, с 3 боковыми кнопками одновременно, гибкое и удобное управление.Поддержка китайского и английского интерфейса.Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения измерений.Поддержка регулировки яркости экрана.Прошивку можно обновить через виртуальный U-диск, программатор не требуется, а прошивку можно обновить через прилагаемый USB-кабель для передачи данных type-c.Стандартные качественные Калибровочные детали и фазостабильный кабель RG405 для обеспечения точности калибровки.Разработан с выходным интерфейсом USB, который может поддерживать выходную мощность 5 В/1 А.Используя ток подзарядки высокого тока 2 А, время подзарядки короче.Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает интерфейсы на китайском и английском языках.Изображения экрана устройства можно получить, сделав скриншот главного компьютера.Функция: может измерять параметры S, коэффициент стоячих волн напряжения, Смит-диаграмму, фазу, групповую задержку и т. д.Характеристики:Материал: алюминиевый сплав (чехол)Основной цвет: черныйАккумулятор: 1 * литиевый аккумулятор, 5000 мАчЧастота: 50 кгц-3 ГГцВыходная мощность RF: -9 дБм (погрешность в пределах 1 ГГц: ± 1 дБ)Точность частоты: <0,5 ppmДинамические диапазоны S21: 70 дБ (1,5 ГГц), 60 дБ (3 ГГц)Динамические диапазоны S11: 50 дБ (1,5 ГГц), 40 дБ (3 ГГц)2-портовые Возвратные потери: 20 дБ тип (1,5 ГГц), 13 дБ мин (3 ГГц)Количество точек калибровки: 101 точекКоличество точек сканирования: 101 точекКоличество следов: 4Количество точек отметки: 4 (панель отметки можно перемещать вверх и вниз на экране)Интерфейс USB: режим связи USB Type-C: CDC (последовательный)Настройка сохранения: 5 групп (после сохранения его можно напрямую отозвать при повторном использовании, нет необходимости перекалибровывать, И сохраненные параметры до последнего выключения будут автоматически отозваны при повторном включении)Поддерживает интерполяцию результатов калибровки, может измерять без повторной калибровки после регулировки диапазона частот измеренияВремя сканирования: около 1,9 с/1 раз (полный диапазон частот 50 кГц ~ 3000 МГц)Размер изделия: 140*73*20 мм/5,5*2,9 * дюймаВес изделия: 270 г/9,5 унцииРазмер упаковки: 250*150*50 мм/9,8*5,9 * 2.0inВес упаковки: 500 г/1 фунтУпаковочный лист:1 * хост1 * комплект для калибровки SMA Open1 комплект для калибровки короткого замыкания SMA1 * комплект для калибровки нагрузки SMA 50 Ω1 * SMA-KK адаптер с двойной головкой с внутренним отверстием1 * SMA-JJ двусторонний штыревой адаптер1 * SMA-JKW колено внешний винт внутреннее отверстие к внутреннему винту Внутренние иглы адаптер2*200 мм SMA-JJ RG405 RF кабель1 * кабель для передачи данных USB Type-C1 * стилус
