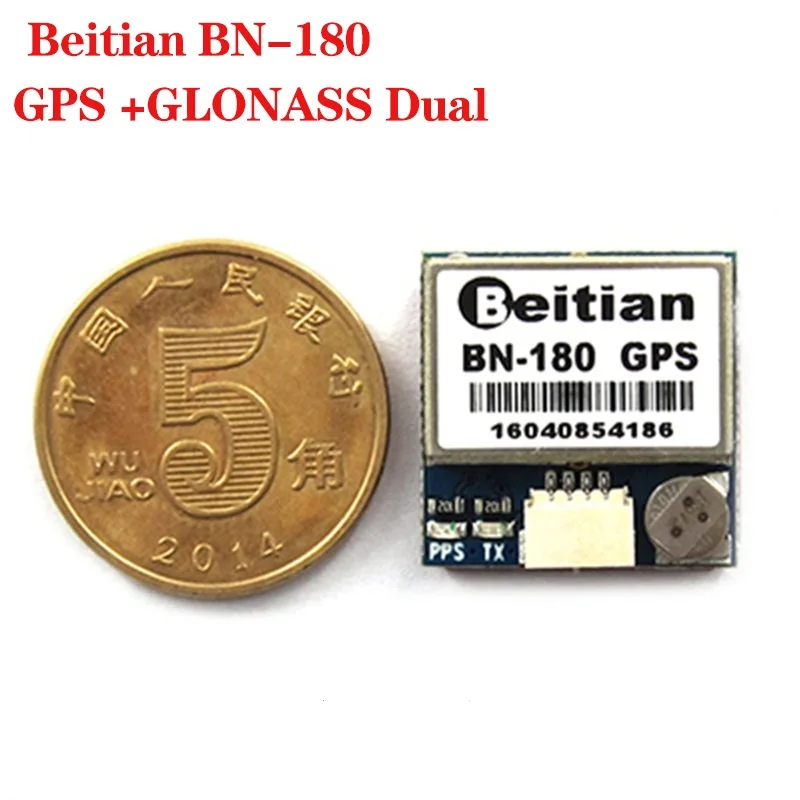

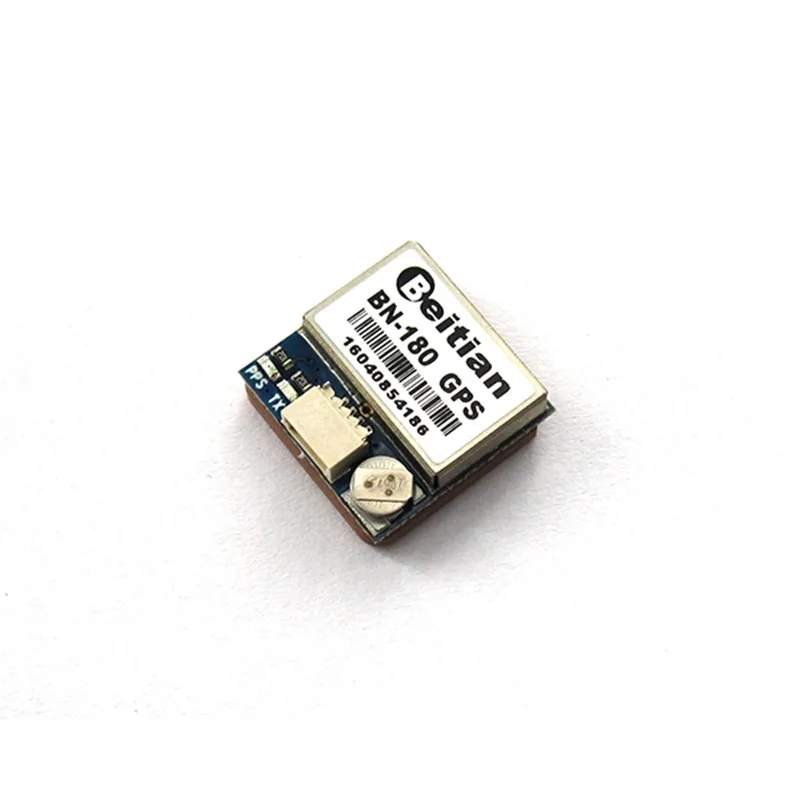

Beitian, двойная планшетория, GPS, GLONASS, антенна, TTL, Радиоуправляемый Дрон, самолет

Описание

Размер: 22 мм * 20 мм * 6 ммВес: 5,3 гРазъем: 1,00 мм расстояние между 4 контактами патч-сиденья

Параметры

Электрические характеристикиНабор микросхем: 8030-KTФормат приема: GPS,GLONASS,Galileo,BeiDou,QZSS и SBASЧастота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1,GalileoКаналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBmПовторное приобретение: -160dBmХолодный запуск: -148dBmГорячий запуск: -156dBm

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS включить (типичное открытое небо)Скорость передачи данных: 0,1 м/сек 95% (SA в выключенном состоянии)Время: 1US синхронизируется с GPS временем

Время приобретения

Холодный запуск: 26sТеплый старт: 25sГорячий старт: 1s

Скорость передачи данных и обновления

Скорость поддержки: от 4800bps до 921600bps, по умолчанию 9600bpsУровень данных: TTL или RS-232, стандартный уровень TTLПротокол передачи данных: NMEA-0183 или UBX, NMEA-0183 по умолчаниюОдин ГНСС: 1 Гц-18 ГцПараллельные GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные ограничения

Высота: 50000 м Макс.Скорость: 515 м/с Макс.Ускорение: менее 4 г

Энергопотребление

VCC : DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V• Сила тока: захват 50мА/5,0 VРабочая температура: -40 °C ~ + 85 °CТемпература хранения: -40 °C ~ + 105 °C

Индикатор:

TX светодиодный: синий. Выход данных, TX светодиодный мигающийPPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации

Проводка:

GND,TX выход, RX вход, VCC (3,0 v-5,5 v)

Посылка GPS включает:

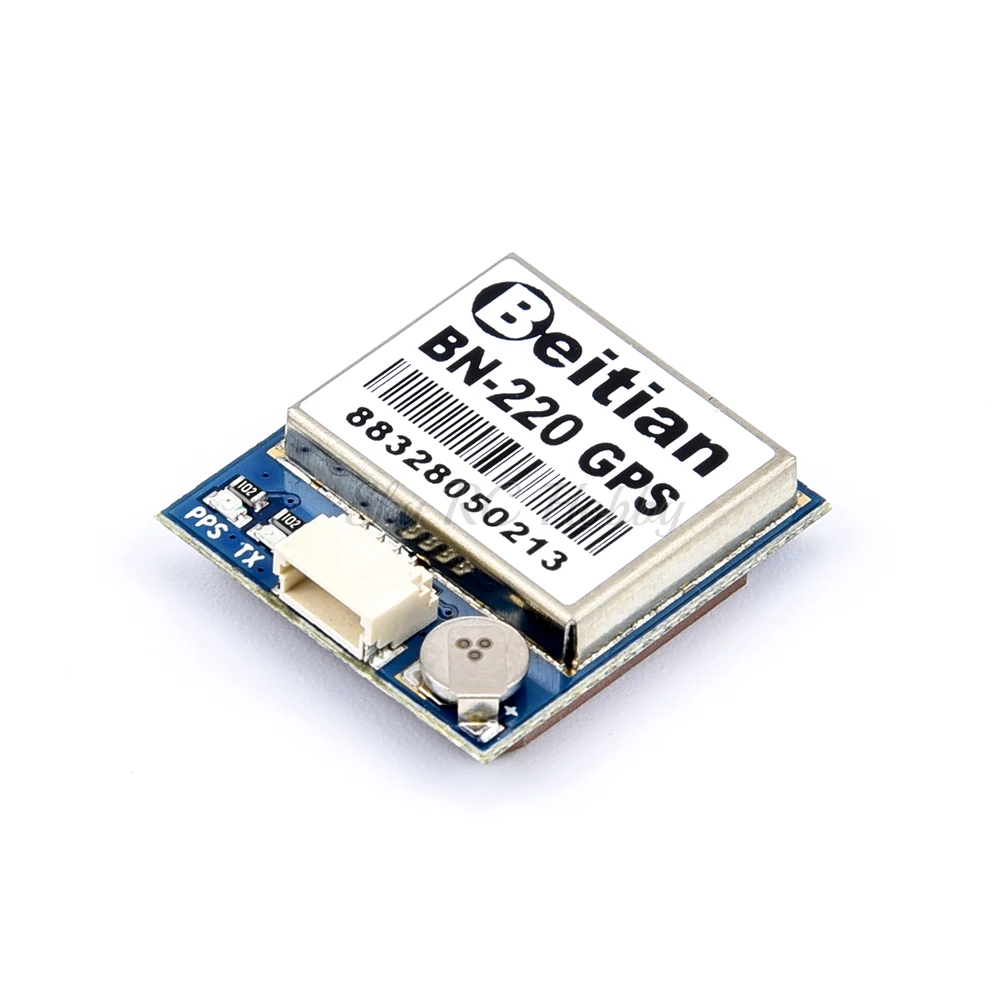

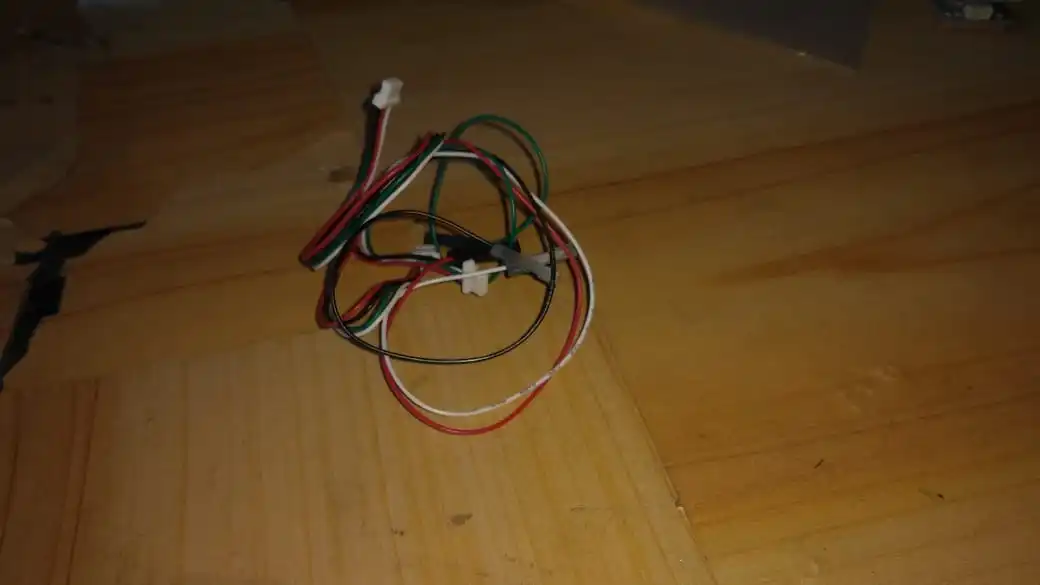

1 x BN-220 GPS модульКабель 2x15 см
