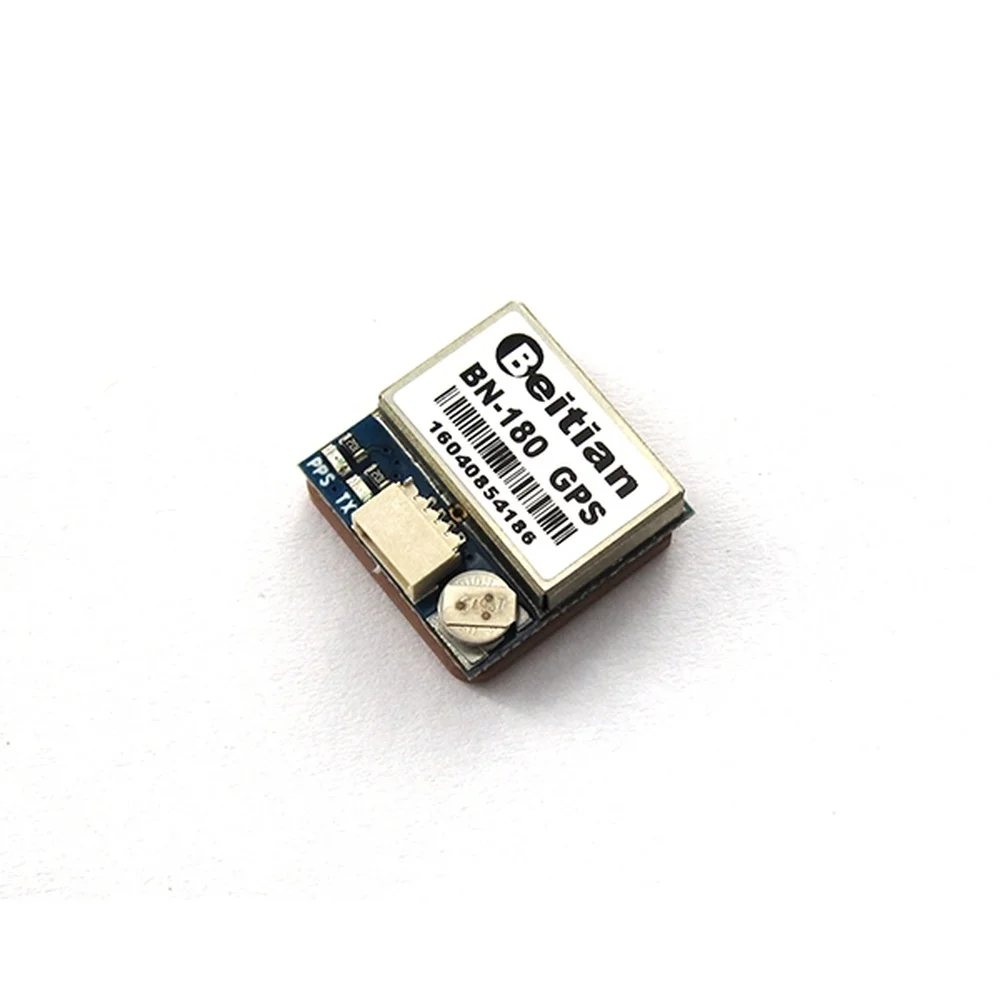

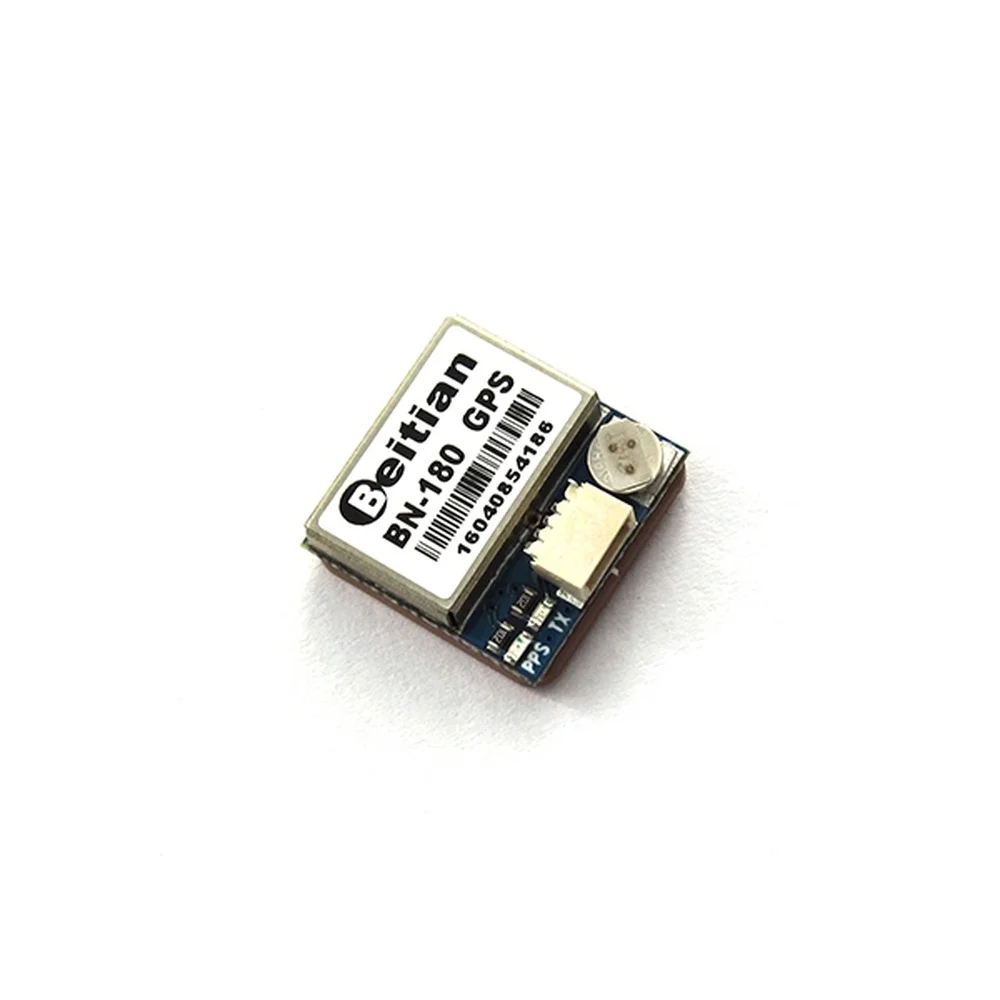

Сверхкрошечный 4,9g BEITIAN BN-180 BN180 GLONASS, GPS-модуль для радиоуправляемых самолетов, FPV, гоночных дронов дальнего действия LR4 LR5 LR7, 18x18x6 мм

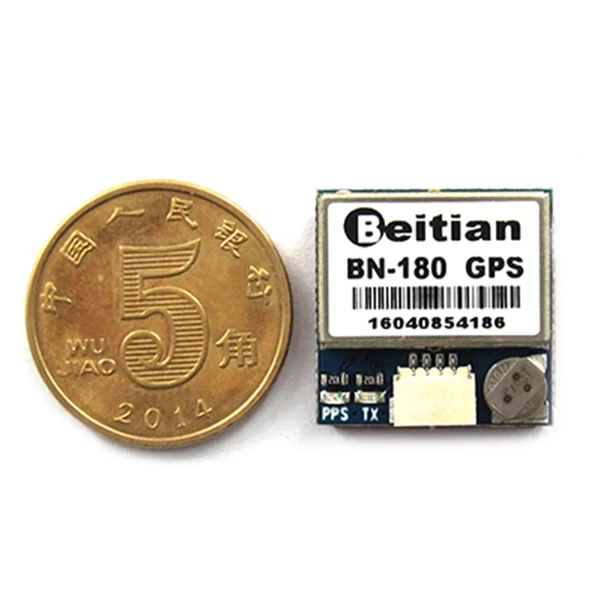

Размеры: 18 мм * 18 мм * 6 мм

Вес: 4,9 г

Разъем: 1,00 мм расстояние между 4-контактным патч-седлом

Параметры

Электрические характеристики

Принимаемый Формат: GPS, ГЛОНАСС, Галилео, Бейдоу, QZSS и SBAS

Частота: GPS L1,GLONASS L1,BeiDou B1,SBAS L1, Галилео E1

Каналы: 72 канала поиска

Чувствительность

Отслеживание: -167dBm

Повторное приобретение: -160 дБм

Холодный старт: -148 дБм

Горячий старт: -156 дБм

Точность

Горизонтальное положение: 2,0 m CEP 2D RMS SBAS с включением (стандартное открытое небо)

Скорость: 0,1 м/сек 95% (ВЫКЛ. SA)

Время: 1us Синхронизация с GPS-временем

Время приобретения

Холодный старт: 26 с

Теплый старт: 25 с

Горячий старт: 1 с

Данные и скорость обновления

Поддерживаемая скорость: от 4800bps до 921600bps, по умолчанию 9600bps

Уровень данных: TTL или RS-232, уровень TTL по умолчанию

Протокол передачи данных: NMEA-0183 или UBX, по умолчанию NMEA-0183

Один GNSS : 1 Гц-18 Гц

Одновременная GNSS : 1 Гц-10 Гц, по умолчанию 1 Гц

Эксплуатационные пределы

Высота: 50000 м Макс.

Скорость: 515 м/с Макс.

Ускорение: менее 4g

Потребляемая мощность

VCC: напряжение постоянного тока 3,0 в-5,5 В, типичное: 5,0 в

Ток: захват 50 мА/5,0 в

Рабочая температура: -40 °C ~ + 85 °C

Температура хранения: -40 °C ~ + 105 °C

Индикатор:

Светодисветодиодный TX: синий. Выход данных, мигающий светодисветодиодный TX

Светодиод PPS: красный. Светодисветодиодный PPS не горит, когда GPS не фиксирован, мигает при фиксации

Проводка:

GND, выход TX, вход RX, VCC (3,0 в-5,5 В)

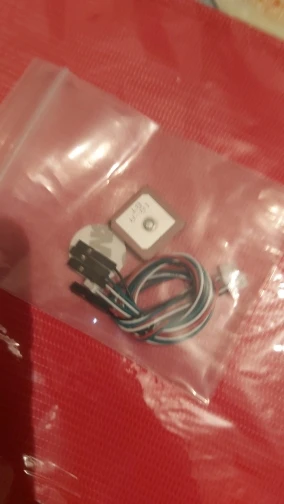

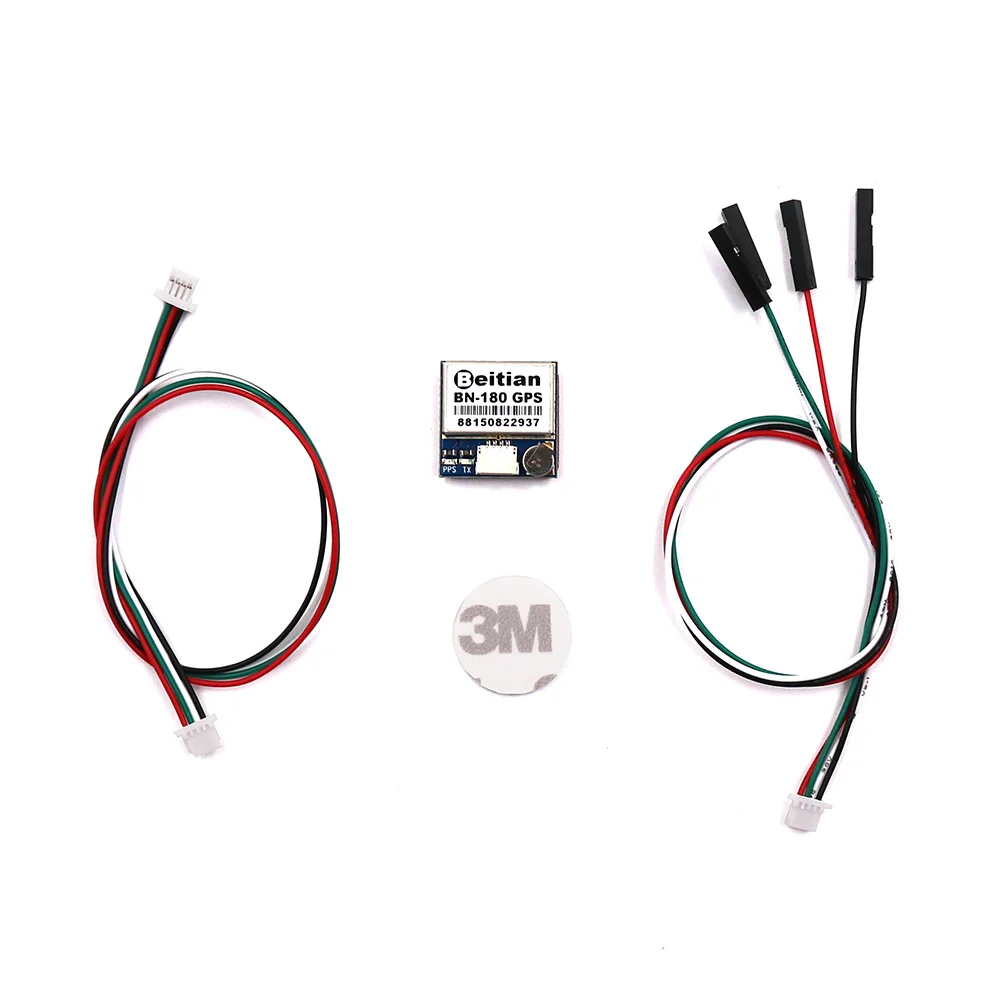

Посылка входит

1 x BN-180 GPS модуль

Кабель 2x15 см

Или

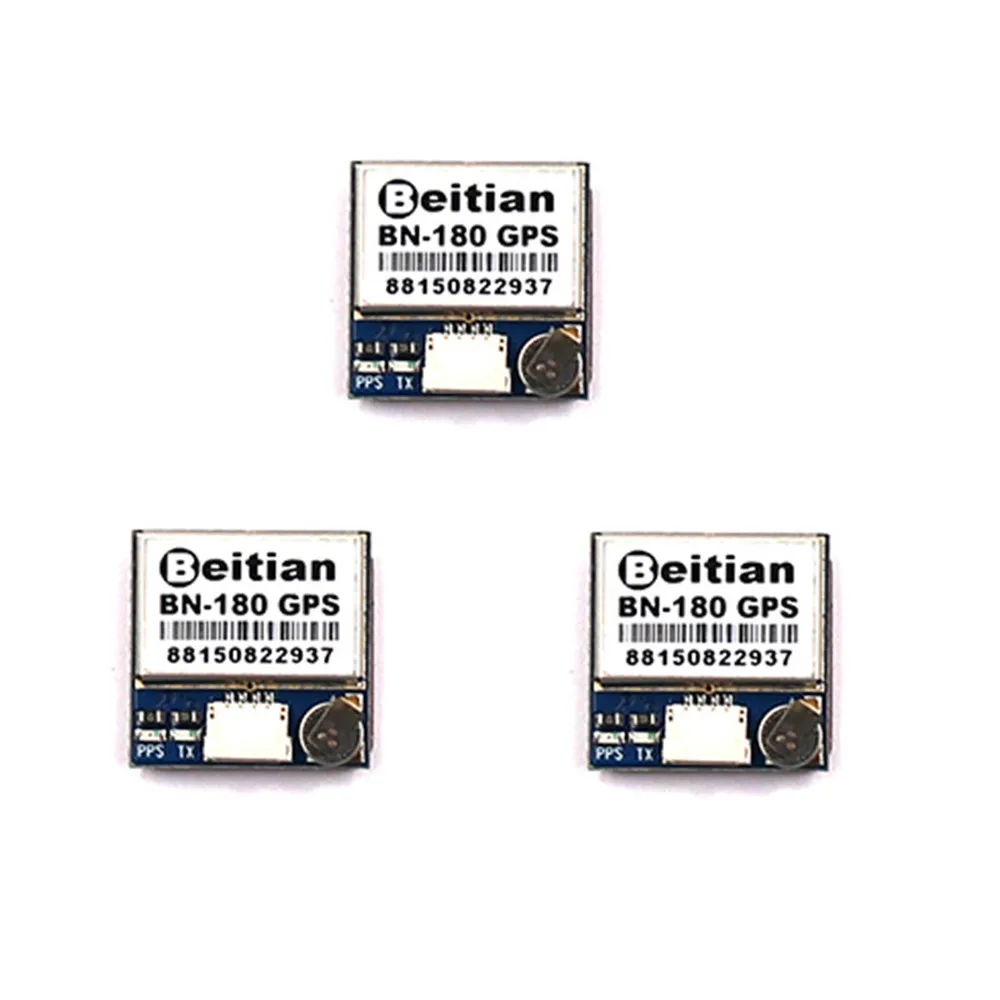

Модуль GPS 2 x BN-180

Кабель 4x15 см
