Применение
Многофункциональное реле времени используется для промышленного оборудования, управления освещением, управления нагревательным элементом, двигателя, управления вентилятором. Есть10 режимов задержкиИ егоДиапазон задержкиЧехол0,1СекДо 10 дней.
Особенности
-10 режимов задержки:-5Режимы задержкиУправляется питанием
-4.Режимы задержки контролируются сигналами
-1.Импульсный режим преобразования
-Ультра-широкий диапазон задержки, может быть установленОт0,1Сек-10 дней (10 передач).
-Доступно с переменным/DC 12V-240V Ультра широким рабочим напряжением.
-Рабочее состояние реле отображается светодиодный светильник индикатора.
-Ультра малый объем, только 18 мм widE, 35 мм рельсовая установка.
Модель и значение
Номинальное рабочее напряжение питания:
A220: ac220в
W240:AC/DC
12V-240V
Выходные контактные группы
1:1Z
2:2Z
Технические данные

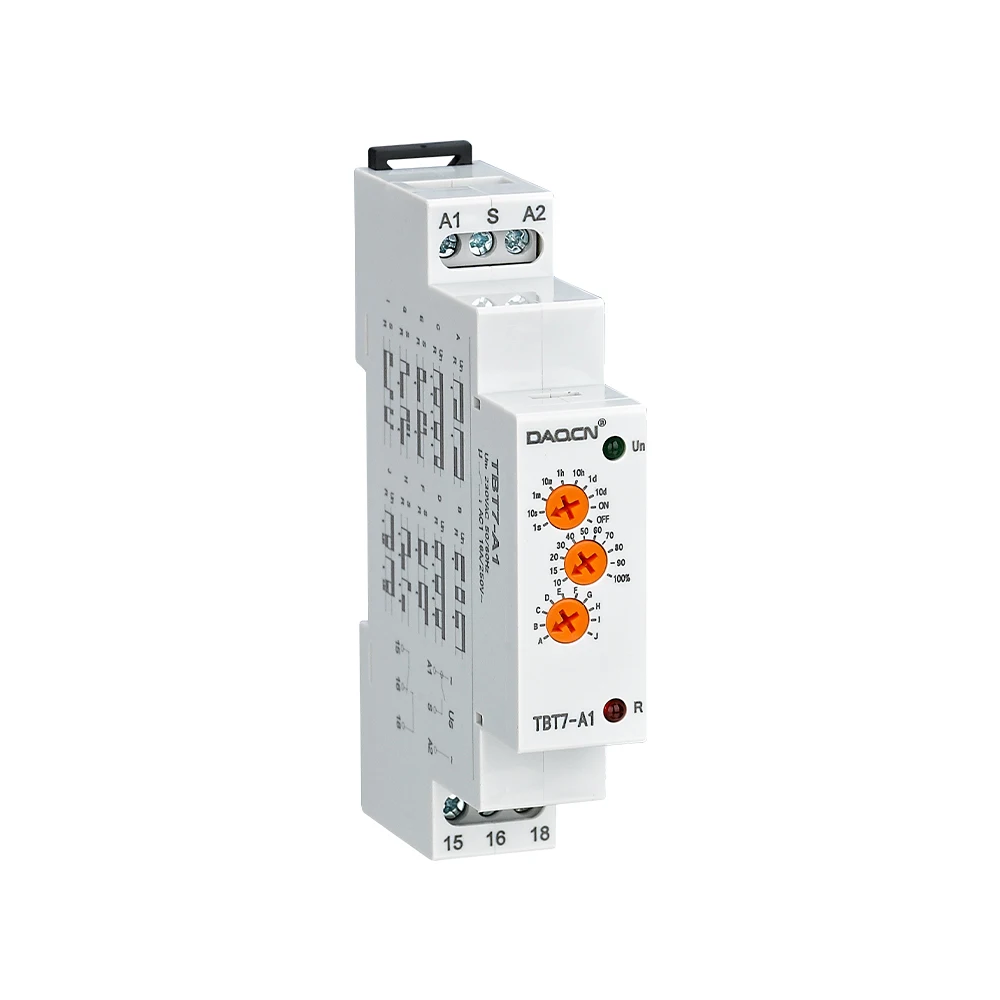

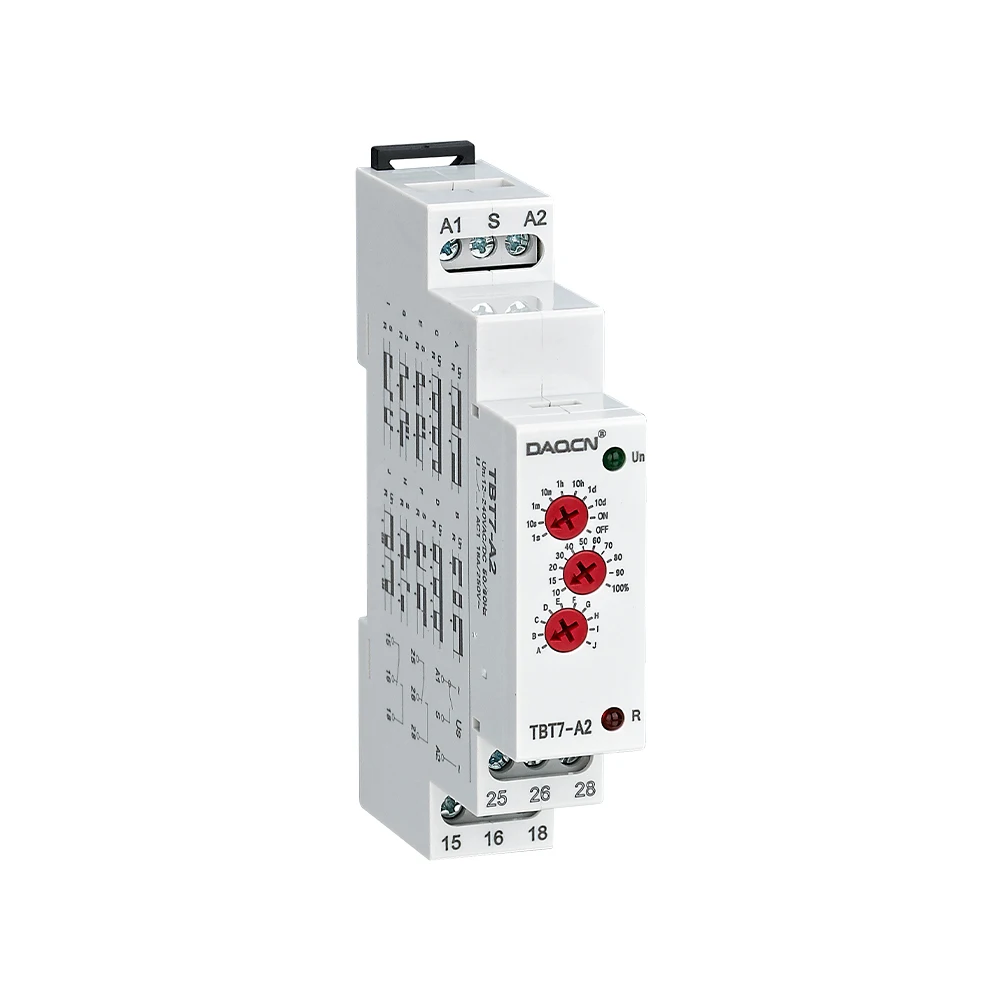

Номер товара.
TBT7-A1
TBT7-A2
Функция
A,B,C,D,E,F,G,H,I,J
Терминал поставки
A1-A2
Номинальное контрольное напряжение питания
AC/DC 12-240 В (50-60 Гц)
Потребляемая мощность
AC0.09-3VA/DC 0,05-1,7 W
Номинальное контрольное напряжение питания
Переменный ток 220 В (50-60 Гц)
Потребляемая мощность
AC макс. 6 ВА/1,3 Вт
AC макс. 6 ВА/1,9 Вт
Допустимый диапазон колебаний источника питания
-15%;+ 10%
Светильник индикатора питания
Зеленый светодиодный
Диапазон задержки
0.1сек-10 дней, нет, NC
Режим настройки
Ручка
Точность установки
10%
Повторная точность
0.2%
Погрешность колебания температуры
0.05%/℃, при = 20 ℃(0.05% ℉, при = 68 ℃)
Выходной контактный параметр
1 Набор конверсионных контактов
2 набора конверсионных контактов
16A/AC1
250VAC/24VDC
Минимальная мощность передачи
500 мВт
Индикация выходного реле
Красный светодиодный
Механический срок службы
1 × 107
Электрический срок службы (резистивная нагрузка)
1 × 105
Время сброса
Макс. 200 мс
Рабочая температура окружающей среды
-20 ℃ ~ + 55 ℃
Хранение и транспортировка температуры окружающей среды
-35 ℃ ~ + 75 ℃

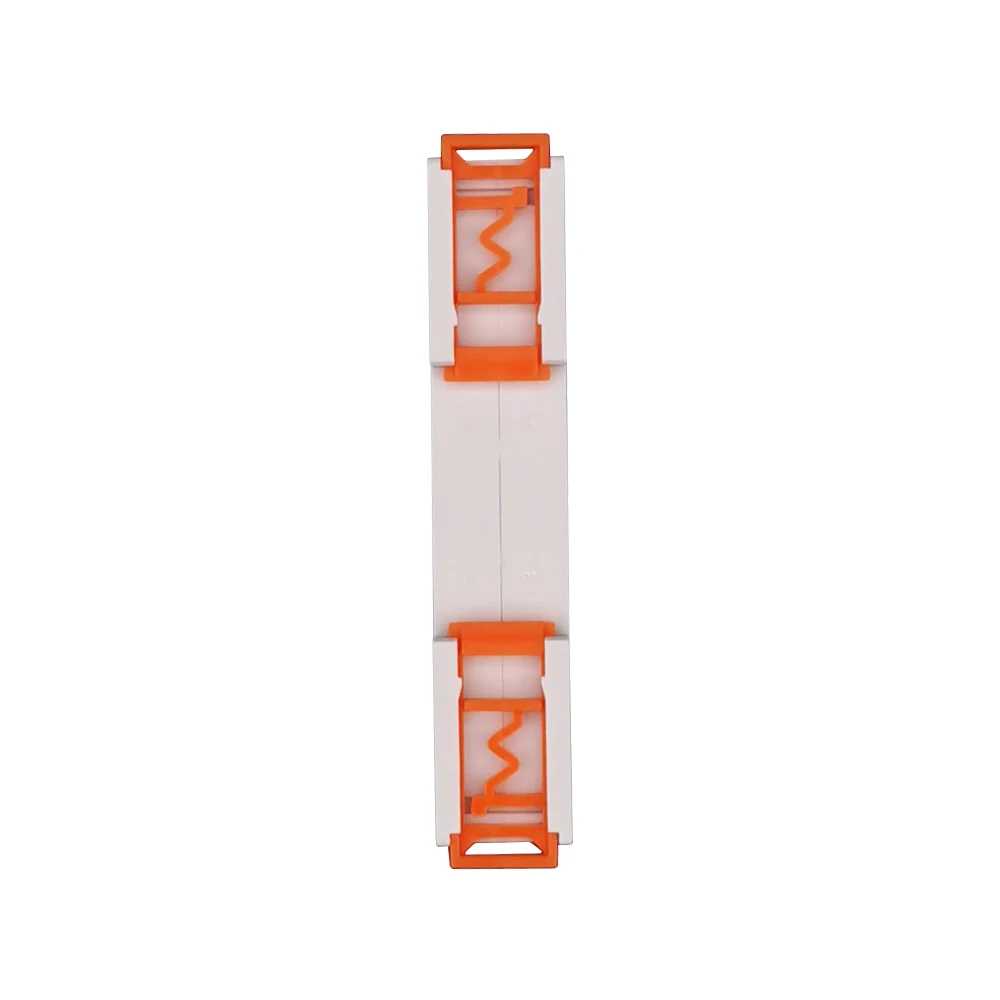

Режим установки
35 мм рельсовая установка
Уровень защиты
IP20
Место установки
Любые
Высота установки высоты
≤ 2000 м
Уровень загрязнения
2.
Емкость проводки
1 × 2.5mm2or2 × 1.5mm2
Общий размер
90 мм × 18 мм × 64 мм
Вес
W240-62g,A230-60g
W240-82g,A230-81g
Совместимый стандарт
GB14048.5,IEC60947-5-1,EN 61812-1
Как показано на рисунке, нагрузка (например, контактор, индикаторный светильник, электромагнитное реле и т. д.) может быть подключена в S-A2.The, когда S закрывается.

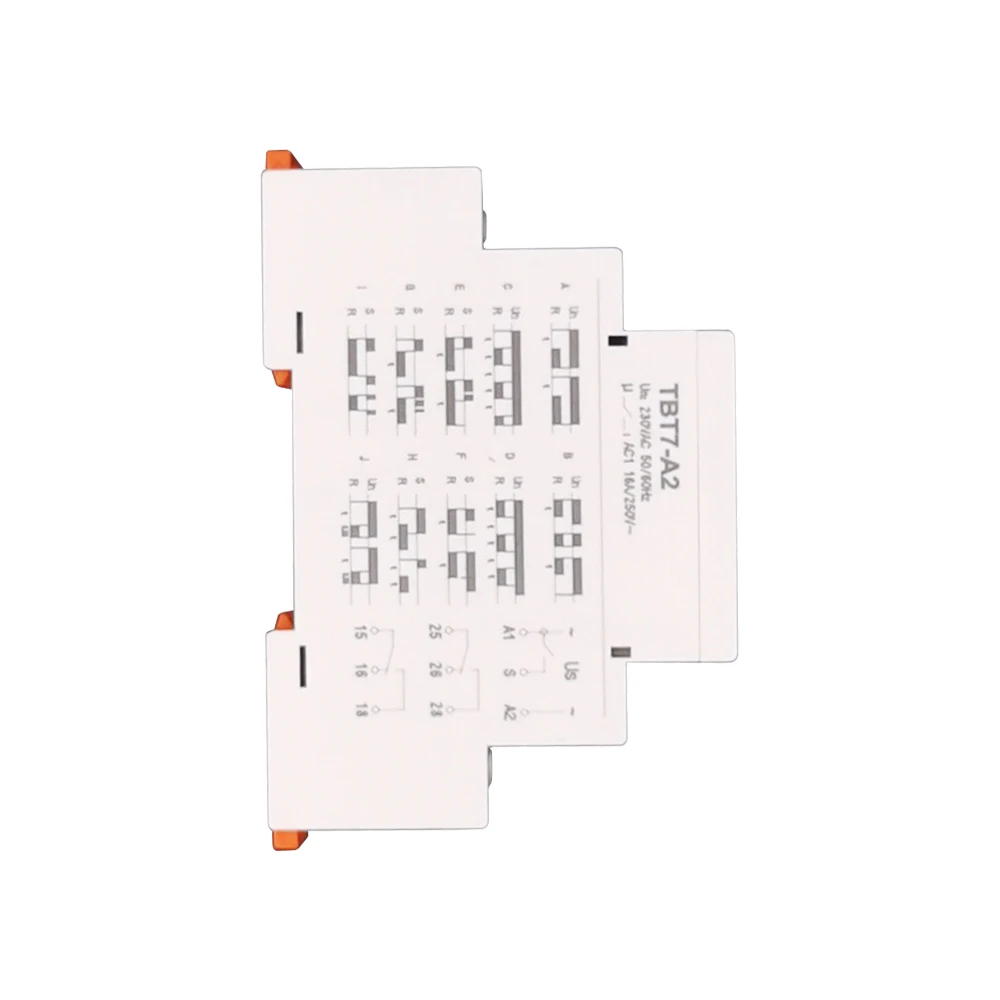

Функциональная схема
A: мощность-Вкл.Задержка
Когда реле Un получает питание, реле начинает задерживаться, и выходной контакт закрывается после задержки t. После отключения Реле Un выходной контакт отключен, и сигнал управления S недействителен в этом функциональном режиме.
Когда реле Un получает мощность, выходной контакт электрического устройства немедленно закроется и начнет задержку. После задержки t выходной контакт будет отключен. Если время задержкиTНе достигает реле Un и теряет мощность, выходной контакт будет отключен иCСигнал ontrol S будет недействителен в этом функциональном режиме.
C: задержка цикла (выключеноСтарт)
Когда реле Un получаетМощность, tРеле начинает задерживаться. Выходной контакт закрыт после задержки t. В то же время, после задержки t,ВыходКонтакт реле будет отключен. Таким образом, время задержки продолжится до тех пор, пока реле не потеряет мощность, и контрольный Сигнал S будет недействительным в этом функциональном режиме.
D: задержка цикла (запуск)
Когда реле Un получает питание, реле закрывается и начинает задерживаться. После задержки t выходной контакт отключен, и в то же время выходной контакт реле закрыт после задержки T. В такой циклической задержке, пока реле не потеряет мощность,CСигнал ontrol S недействителен в этом функциональном режиме.
E:Задержка отключения питания(S падающий крайПусковой механизм)
Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S включен, когда реле закрыто, реле начинает задерживаться, когда конец системы отключен. После задержки t выходной контакт отключен. В процессе задержкиT, Контрольный Конец S повторно подключен, и задержка T сбрасывается и задерживается снова.
F:Задержка отключения питания(Пусковое устройство с подъемным краем)
Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S включен, реле закрывается, и реле начинает задержку в то же время. После задержки T выходной контакт отключен. В процессе задержки T контрольный Конец S повторно подключен, в то время как задержка t остается неизменной и продолжает задерживаться.
G: S триггеры с падающими краями closEs, ИЗадержка отключения питания
Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S отключен, реле закрывается, и в то же время, реле начинает задержку. После задержкиT, Выходной контакт отключен. В процессе задержки T контрольный Конец S повторно подключен и отключен, в то время как задержка t остается неизменной и продолжает задерживаться.
H:Мощность-Задержка ВКЛ/ВЫКЛ
Когда реле Un находится в состоянии включения, когда переключатель S включен, реле начинает задерживаться, и выходной контакт закрыт после задержки T; Когда переключатель S отключен, реле начинает задержку, и выходной контакт отключен после задержки T.
I: Преобразование импульсов
Когда реле ООН находится в электрифицированном состоянии, когдаCOntrol Конец S включен, достигается Государственный переход выходного контакта реле.
J: импульсный выход
Когда реле Un получает питание, реле начинает задерживаться. Когда время задержкиTПрибывает, релейный выходной контакт закрывается на 0.5s, а затем отключается.
Диапазон времени
0,1-1s
1-10s
6-60s
1-10 м
6-60 м
1-10hr
0,1-1day
1-10day
Только на
Только ВЫКЛ
