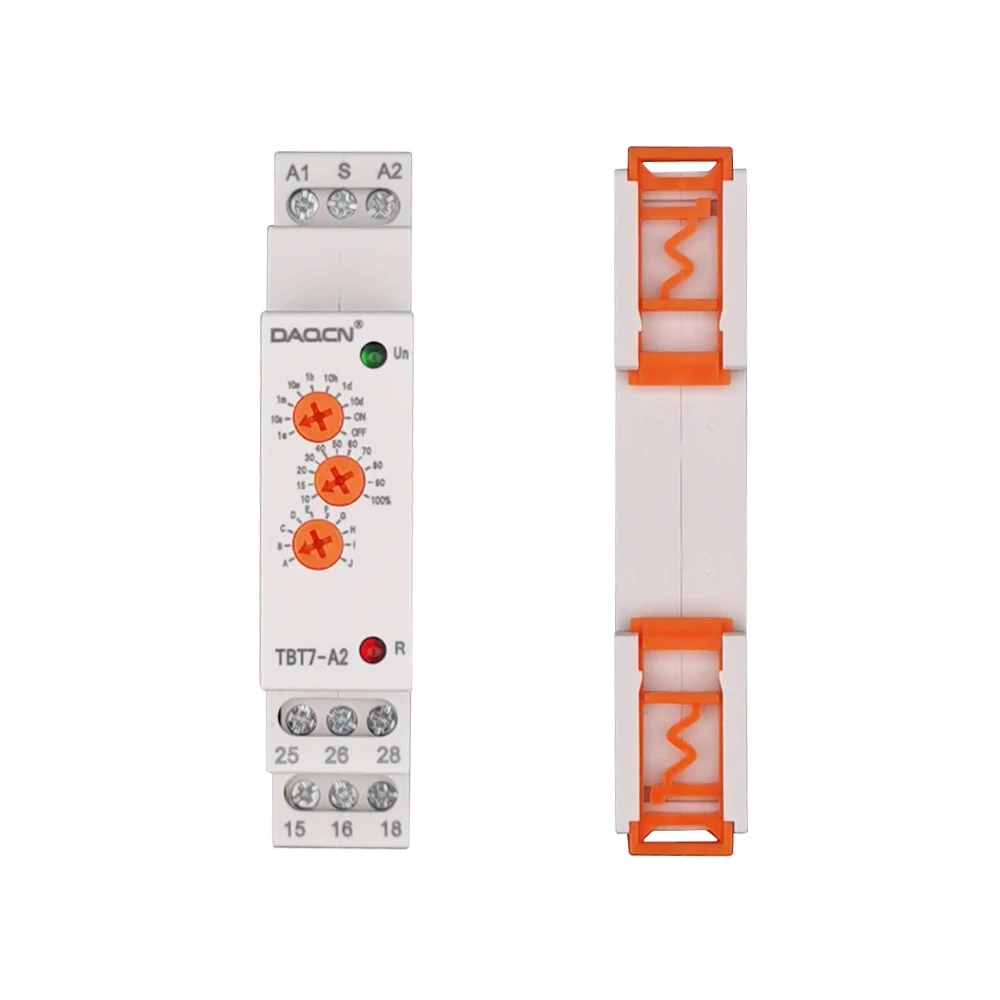

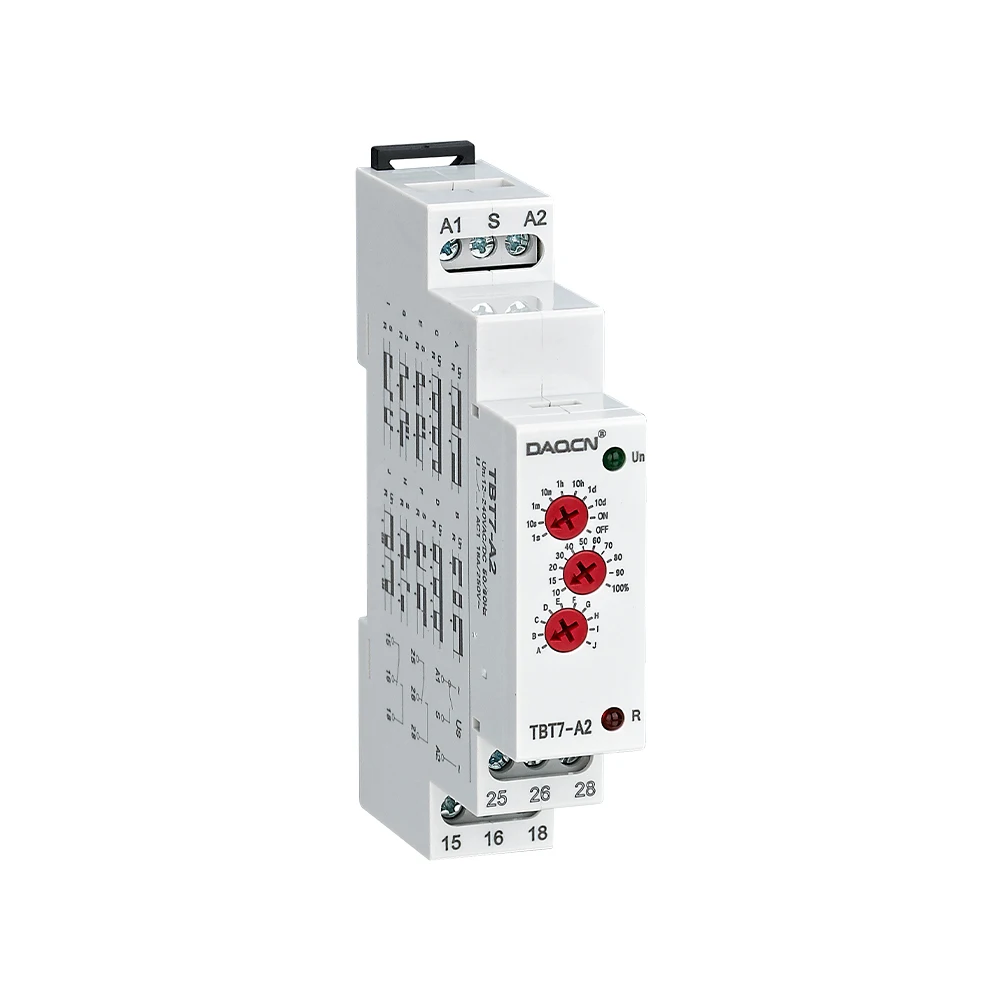

Применение

Многофункциональное реле времени используется для промышленного оборудования, управления освещением, управления нагревательным элементом, двигателя, управления вентилятором. Есть10 режимов задержкиИ егоДиапазон задержкиЧехлы0,1СекДо 10 дней.

Особенности

-10 режимов задержки:-5Режимы задержкиУправляется питанием

-4.Режимы задержки контролируются сигналами

-1.Импульсный режим преобразования

-Ультра-широкий диапазон задержки, может быть установленОт0,1Сек-10 дней (10 передач).

-Доступно с переменным/DC 12V-240V Ультра широким рабочим напряжением.

-Рабочее состояние реле отображается светодиодный светильник индикатора.

-Ультра малый объем, только 18 мм widE, 35 мм рельсовая установка.

Модель и значение

Номинальное рабочее напряжение питания:

A220: ac220в

W240:AC/DC12V-240V

Выходные контактные группы

1:1Z

2:2Z

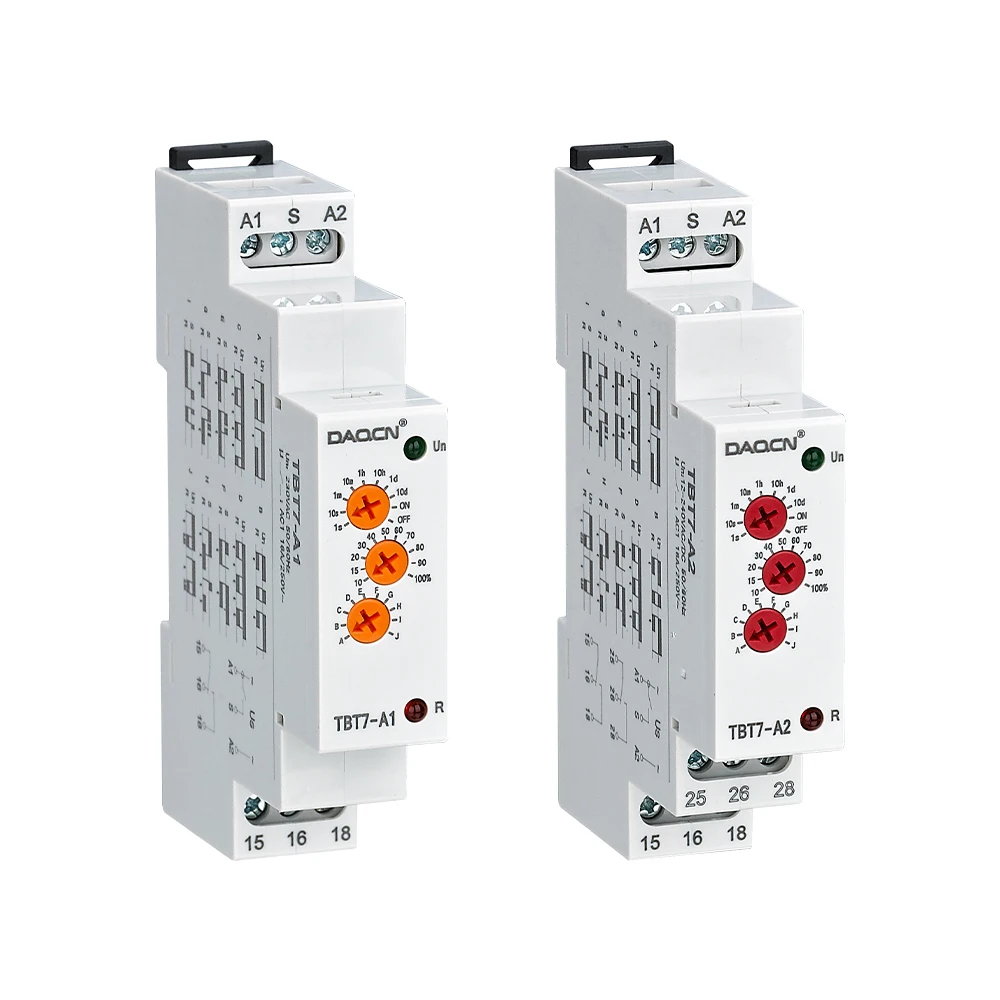

Технические данные

Номер товара.

TBT7-A1

TBT7-A2

Функция

A,B,C,D,E,F,G,H,I,J

Терминал поставки

A1-A2

Номинальное контрольное напряжение питания

AC/DC 12-240 В (50-60 Гц)

Потребляемая мощность

AC0.09-3VA/DC 0,05-1,7 W

Номинальное контрольное напряжение питания

Переменный ток 220 В (50-60 Гц)

Потребляемая мощность

AC макс. 6 ВА/1,3 Вт

AC макс. 6 ВА/1,9 Вт

Допустимый диапазон колебаний источника питания

-15%;+ 10%

Светильник индикатора питания

Зеленый светодиодный

Диапазон задержки

0.1сек-10 дней, нет, NC

Режим настройки

Ручка

Точность установки

10%

Повторная точность

0.2%

Погрешность колебания температуры

0.05%/℃, At = 20℃(0.05%℉, At = 68℉)

Выходной контактный параметр

1 Набор конверсионных контактов

2 набора конверсионных контактов

16A/AC1

250VAC/24VDC

Минимальная мощность передачи

500 мВт

Индикация выходного реле

Красный светодиодный

Механический срок службы

1 × 107

Электрический срок службы (резистивная нагрузка)

1 × 105

Время сброса

МAx. 200 мс

Рабочая температура окружающей среды

-20℃~ + 55℃

Хранение и транспортировка окружающей средыТемпература

-35℃~ + 75℃

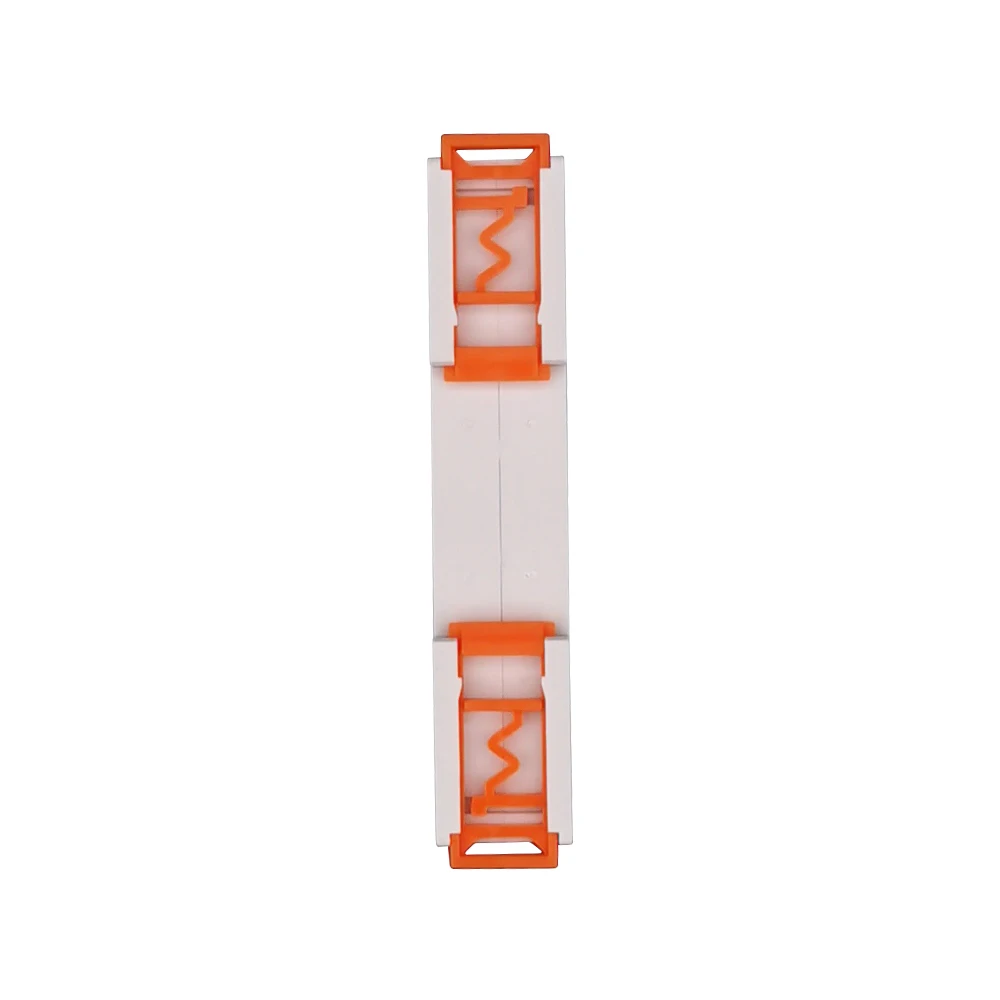

Режим установки

35 мм рельсУстановка

Уровень защиты

IP20

Место установки

Любые

Высота установки высоты

≤ 2000М

Уровень загрязнения

2.

Емкость проводки

1 × 2,5 мм2Или2 × 1,5 мм2

Общий размер

90 мм × 18 мм × 64 мм

Вес

W240-62g,A230-60g

W240-82g,A230-81g

Совместимый стандарт

GB14048.5,IEC60947-5-1,EN 61812-1

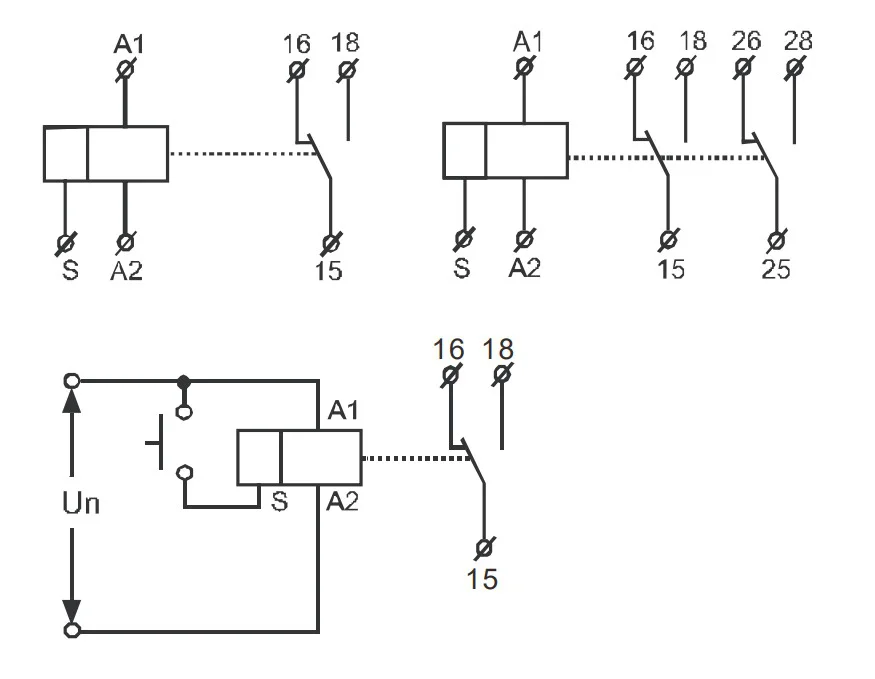

ПроводкаСхема

Как показано на рисунке, нагрузка (например, контактор, индикаторный светильник, электромагнитное реле и т. д.) может быть подключена в S-A2.The, когда S закрывается.

Функциональная схема

A: мощность-Вкл.Задержка

Когда реле Un получает питание, реле начинает задерживаться, и выходной контакт закрывается после задержки t. После отключения Реле Un выходной контакт отключен, и сигнал управления S недействителен в этом функциональном режиме.

Когда реле Un получает мощность, выходной контакт электрического устройства немедленно закроется и начнет задержку. После задержки t выходной контакт будет отключен. Если время задержкиTНе достигает реле Un и теряет мощность, выходной контакт будет отключен иCСигнал ontrol S будет недействителен в этом функциональном режиме.

C: задержка цикла (выключеноСтарт)

Когда реле Un получаетМощность, tРеле начинает задерживаться. Выходной контакт закрыт после задержки t. В то же время, после задержки t,ВыходКонтакт реле будет отключен. Таким образом, время задержки продолжится до тех пор, пока реле не потеряет мощность, и контрольный Сигнал S будет недействительным в этом функциональном режиме.

D: задержка цикла (запуск)

Когда реле Un получает питание, реле закрывается и начинает задерживаться. После задержки t выходной контакт отключен, и в то же время выходной контакт реле закрыт после задержки T. В такой циклической задержке, пока реле не потеряет мощность,CСигнал ontrol S недействителен в этом функциональном режиме.

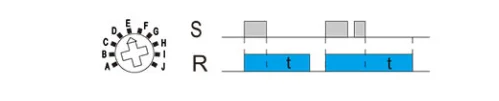

E:Задержка отключения питания(S падающий крайПусковой механизм)

Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S включен, когда реле закрыто, реле начинает задерживаться, когда конец системы отключен. После задержки t выходной контакт отключен. В процессе задержкиT, Контрольный Конец S повторно подключен, и задержка T сбрасывается и задерживается снова.

F:Задержка отключения питания(Пусковое устройство с подъемным краем)

Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S включен, реле закрывается, и реле начинает задержку в то же время. После задержки T выходной контакт отключен. В процессе задержки T контрольный Конец S повторно подключен, в то время как задержка t остается неизменной и продолжает задерживаться.

G: S триггеры с падающими краями closEs, ИЗадержка отключения питания

Когда реле ООН находится в состоянии включения, когдаCOntrol Конец S отключен, реле закрывается, и в то же время, реле начинает задержку. После задержкиT, Выходной контакт отключен. В процессе задержки T контрольный Конец S повторно подключен и отключен, в то время как задержка t остается неизменной и продолжает задерживаться.

H:Мощность-Задержка ВКЛ/ВЫКЛ

Когда реле Un находится в состоянии включения, когда переключатель S включен, реле начинает задерживаться, и выходной контакт закрыт после задержки T; Когда переключатель S отключен, реле начинает задержку, и выходной контакт отключен после задержки T.

I: Преобразование импульсов

Когда реле ООН находится в электрифицированном состоянии, когдаCOntrol Конец S включен, достигается Государственный переход выходного контакта реле.

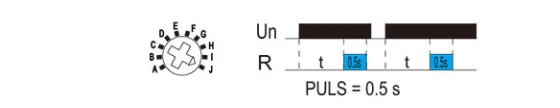

J: импульсный выход

Когда реле Un получает питание, реле начинает задерживаться. Когда время задержкиTПрибывает, релейный выходной контакт закрывается на 0.5s, а затем отключается.

Диапазон времени

0,1-1s

1-10s

6-60s

1-10 м

6-60 м

1-10hr

0,1-1day

1-10day

Только на

Только ВЫКЛ
