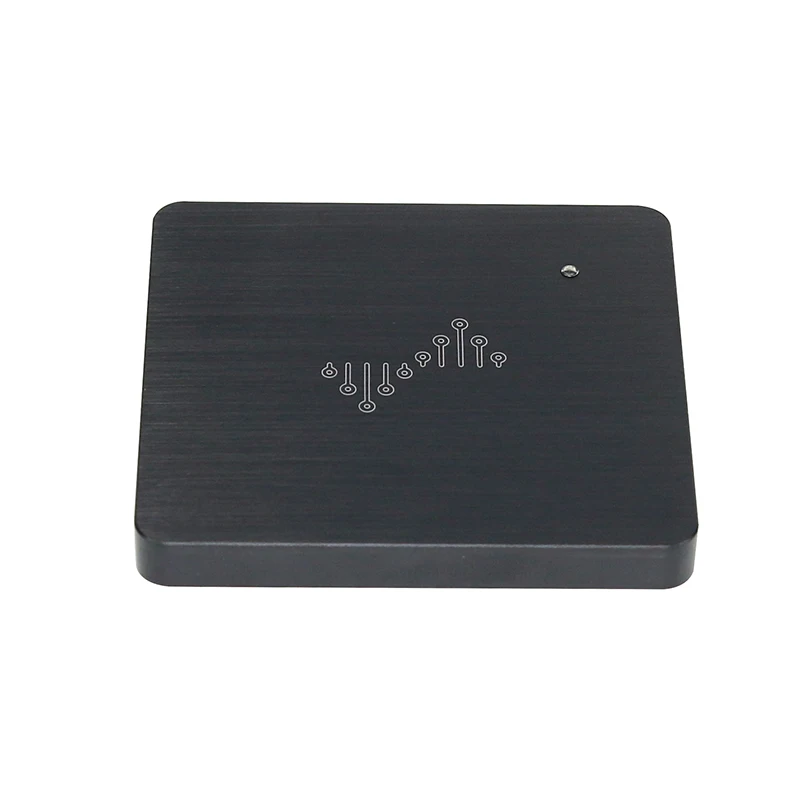

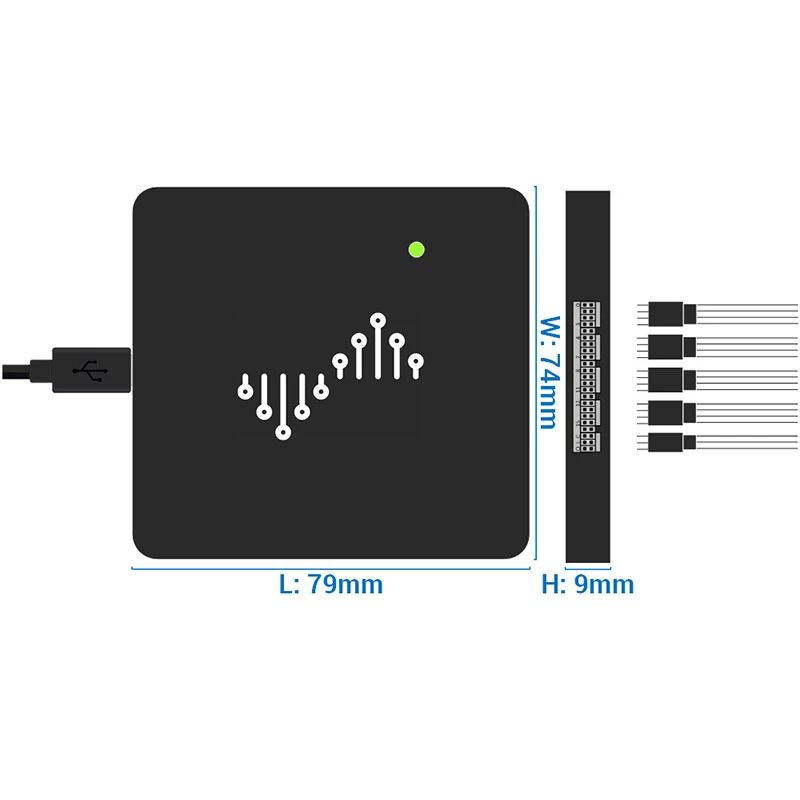

Ключевые особенности:-16 цифровых каналов-Интерфейс USB 3,0-Частота дискретизации до 1 ГГц-Аппаратная память до 2 Гбит-Глубина выборки до 16 г (режим потока)-Регулируемый порог (шаг 0,1 в)-Экранированные муховые провода-Алюминиевый чехол UnibodyПодключение:-Интерфейс USB Type-C (порт устройства USB 3,0)-Гнездовой разъем dupont 1,27 мм (хост-устройство)-Гнездовой разъем dupont 2,54 мм (муфта провода)Источник питания:-Напряжение источника питания: 5 В постоянного тока ± 5%-Потребляемая мощность: максимум 2,5 ВтВходные выходные порты:Описание направления защищенный диапазон напряженияПорт USB 3,0 InOut подключается к хост-компьютеру 4,75 В ~ 5,25 вВход CH0 ~ CH15 подключается к тестовым сигналам-30 В ~ 30 В (с проводами fly)Вход CK часов в режиме выборки состояния 0 В ~ 3,3 ВВход TI, Вход внешнего триггерного сигнала 0 В ~ 3,3 ВДля выхода внешнего выходного сигнала триггера-Создан, чтобы сделать вашу работу приятной:DSLogic U3Pro16-это логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощную производительность (частота дискретизации до 1 ГГц, интерфейс USB 3,0). С помощью простого в использовании и кросс-платформенного программного обеспечения для DSView вы можете использовать свой любимый компьютер для отладки и анализа ваших цепей, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время.Технические характеристики:Входное напряжение и пороги:-Диапазон рабочего напряжения:-0,9 В ~ 6 в-Пороговое напряжение: 0 В ~ 5 В (шаг 0,1 в)-Работает с большинством логических уровней напряжения (например: 5 В, 3,3 В, 2,5 в, 1,8 в, 1,5 в, 1,2 в, 1,0 В и т. д.)-Защита от электростатического разрядаВходное сопротивление:-250ком // ~ 13пфМаксимальная скорость выборки:Режим буферного режима8 каналов: 1 ГГц 3 канала: 1 ГГц16 каналов: 500 МГц 6 каналов: 500 МГц-12 каналов: 250 МГц-16 каналов: 125 МГцБуферный режим: 1 ГГц при использовании 8 каналов, 500 МГц при использовании 16 каналовРежим потока: 1 ГГц при использовании 3 каналов, 500 МГц при использовании 6 каналов, 250 МГц при использовании 12 каналов, 125 МГц при использовании 16 каналовМаксимальная глубина образца:-Буферный режим (без сжатия RLE): 2G / num. Каналов-Буферный режим (с сжатием RLE): 16G / num. Каналов-Режим потока: 16 гПогрешность/точность:-Минимальный импульс приема: 2 нс-Точность получения: ± интервал выборки (например: ± 10 нс при 100 м Частота выборки, ± 1 мкс при 1 м Частота выборки)Помехоустойчивость:-Каждый канал обеспечивает независимое Экранирование земли.Системные требования:-Для Windows XP, Vista, Win7, Win8 и Win10-Для Mac OS X 10,12 или выше-Для Linux: для последних Ubuntu, Fedora, Arch и др.-Хост-порт USB 3,0Посылка-1 DSLogic U3Pro16/U3Pro32-1 x Дата-кабель USB 3,0-1 х 4-групповые экранированные кабели-16 зажимов сигнальных крючков-1 чехол для переноскиЗагрузите программное обеспечение здесь:Https://www.dreamsourcelab.com/download/
