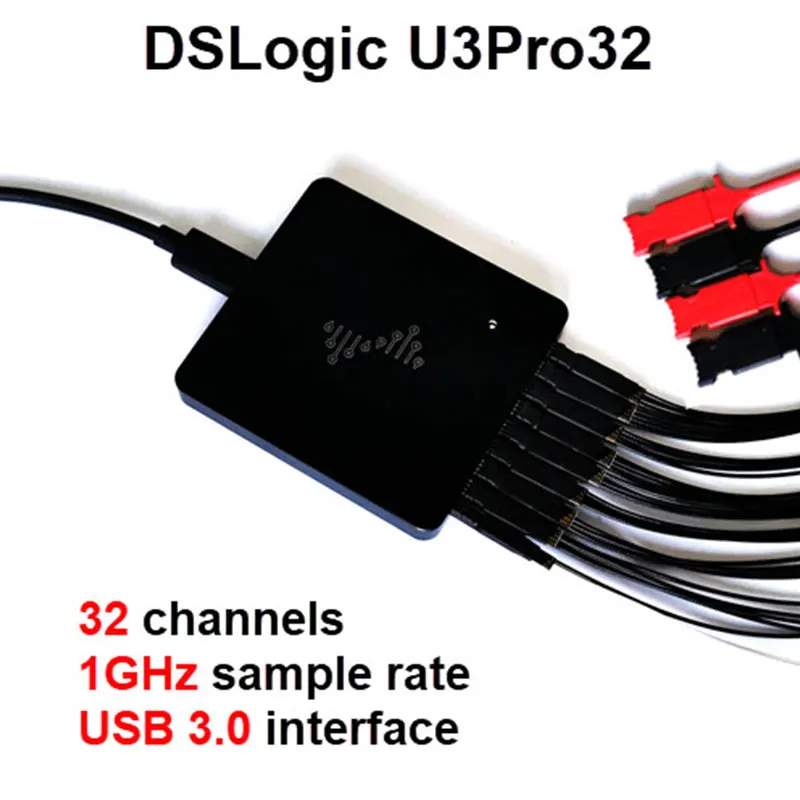

TZT 16-канальный логический анализатор 1 ГГц частота выборки USB 3,0 полоса пропускания 5 Гбитс максимальный DSLogic U3Pro1632

TZT 16-канальный логический анализатор 1 ГГц частота дискретизации USB 3,0 пропускная способность 5 Гбит/с максимальный DSLogic U3Pro16/32

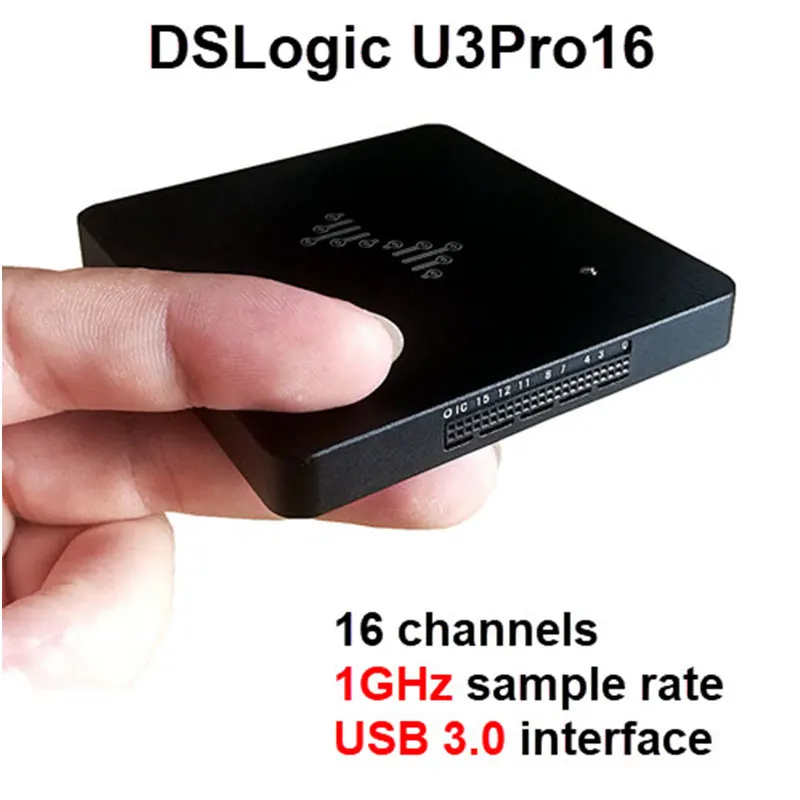

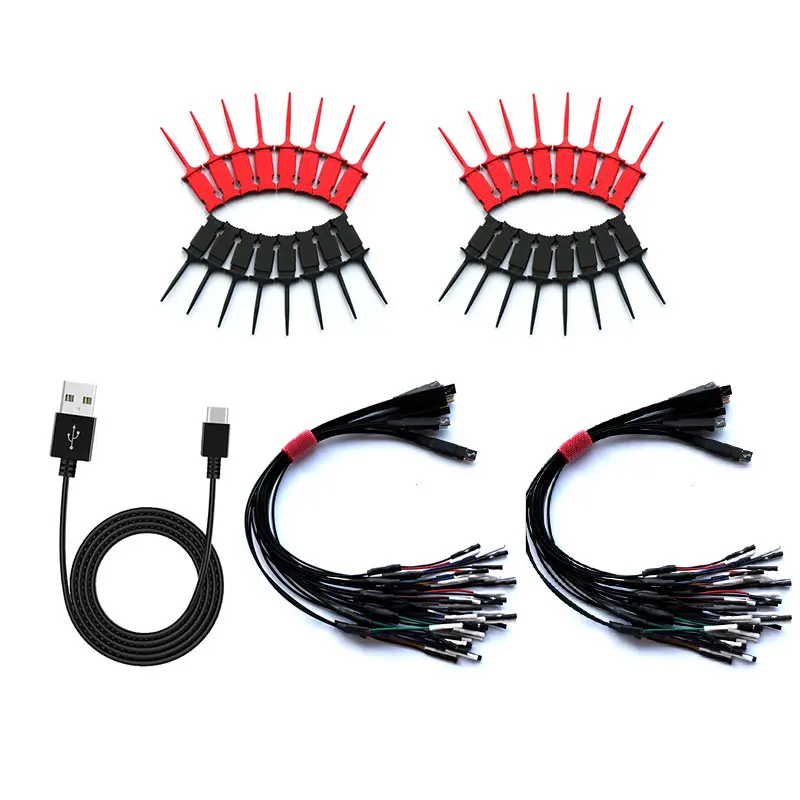

DSLogic U3Pro16: Ключевые особенности: 64891,64892 -16 цифровых каналов -Интерфейс USB 3,0 -Частота образцов до 1 ГГц -До 2 Гбит аппаратной памяти -До 16 г глубина образца (режим потока) -Регулируемый порог (0,1 шаг) -Экранированные летающие провода -Алюминиевый чехол Unibody Подключение: -Интерфейс USB Type-C (порт устройства USB 3,0) -1,27 мм разъем dupont (хост-устройство) -2,54 мм dupont разъем (Fly провода) Источник питания: -Напряжение источника питания: 5VDC ± 5% -Мощность Потребляемая мощность: 2,5 Вт максимум Входные выходные порты: Описание направления защищенный диапазон напряжения Порт USB 3,0 для подключения к хост-компьютеру 4,75 В ~ 5,25 в CH0 ~ CH15 вход подключается к тестовым сигналам-30 В ~ 30 в (с проводами) CK вход часов в режиме образца 0v ~ 3,3 v Входной входной внешний триггер входной сигнал 0v ~ 3,3 v Выход внешнего триггерного сигнала- Предназначен для того, чтобы сделать вашу работу приятной: DSLogic U3Pro16-это логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощная Производительность (частота дискретизации до 1 ГГц, интерфейс USB 3,0). Благодаря простому в использовании и кросс-платформенному программному обеспечению для DSView, вы можете использовать свой любимый компьютер для отладки и анализа схем, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время. Технические характеристики: Входное напряжение и пороги: -Управление Диапазон напряжения:-0,9 v ~ 6v -Пороговое напряжение: 0 В ~ 5 В (0,1 в шаг) -Работает с большинством логики уровень напряжения (такие как: 5v, 3,3 v, 2,5 v, 1,8 v, 1,5 v, 1,2 v, 1,0 v и т. д.) -Защита от ЭСР Входное сопротивление: -250KΩ/~ 13pF Максимальная частота образцов: Режим буфера режим потока 8 каналов: 1 ГГц 3 канала: 1 ГГц 16 каналов: 500 МГц 6 каналов: 500 МГц -12 каналов: 250 МГц -16 каналов: 125 МГц Буферный режим: 1 ГГц при использовании 8 каналов, 500 МГц при использовании 16 каналов Режим потока: 1 ГГц при использовании 3 каналов, 500 МГц при использовании 6 каналов, 250 МГц при использовании 12 каналов, 125 МГц при использовании 16 каналов Максимальная глубина образца: -Буферный режим (без сжатия RLE): 2G / num. Каналов -Буферный режим (с RLE компрессией): 16G / num. Каналов -Режим потока: 16G Погрешность/точность: -Минимальный импульсный сигнал: 2ns -Точность приобретения: ± интервал образца (например: ± 10ns @ 100M Частота образца, ± 1us @ 1M Частота образца) Защита от шума: -Каждый канал обеспечивает независимое Экранирование земли. Системные требования: -Для Windows XP, Vista, Win7, Win8 и Win10 -Для Mac OS X 10,12 или выше -Для Linux: для последних Ubuntu, Fedora, Arch и т. Д. -Хост-порт USB 3,0 Посылка включает в себя: -1 х DSLogic U3Pro16 -Кабель для передачи данных USB 3,0-1 шт. -1x4-группа экранированных кабелей -16 зажимов сигнального крючка -1 x чехол для переноски DSLogic U3Pro32: Ключевые особенности: -32 цифровых канала -Интерфейс USB 3,0 -Частота образцов до 1 ГГц -До 2 Гбит аппаратной памяти -До 16 г глубина образца (режим потока) -Регулируемый порог (0,1 шаг) -Экранированные летающие провода -Алюминиевый чехол Unibody Подключение: -Интерфейс USB Type-C (порт устройства USB 3,0) -1,27 мм разъем dupont (хост-устройство) -2,54 мм dupont разъем (Fly провода) Источник питания: -Напряжение источника питания: 5VDC ± 5% -Потребляемая мощность: максимум 2 Вт Входные выходные порты: Описание направления защищенный диапазон напряжения Порт USB 3,0 для подключения к хост-компьютеру 4,75 В ~ 5,25 в CH0 ~ CH15 вход подключается к тестовым сигналам-30 В ~ 30 в (с проводами) CK вход часов в режиме образца 0v ~ 3,3 v Входной входной внешний триггер входной сигнал 0v ~ 3,3 v Выход внешнего триггерного сигнала- Предназначен для того, чтобы сделать вашу работу приятной: DSLogic U3Pro32-это логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощная Производительность (частота дискретизации до 1 ГГц, интерфейс USB 3,0). Благодаря простому в использовании и кросс-платформенному программному обеспечению для DSView, вы можете использовать свой любимый компьютер для отладки и анализа схем, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время. Технические характеристики: Входное напряжение и пороги: -Управление Диапазон напряжения:-0,9 v ~ 6v -Пороговое напряжение: 0 В ~ 5 В (0,1 в шаг) -Работает с большинством логики уровень напряжения (такие как: 5v, 3,3 v, 2,5 v, 1,8 v, 1,5 v, 1,2 v, 1,0 v и т. д.) -Защита от ЭСР Входное сопротивление: -250KΩ/~ 13pF Макс. Частота образцов: Режим буфера режим потока 8 каналов: 1 ГГц 3 канала: 1 ГГц 16 каналов: 500 МГц 6 каналов: 500 МГц 32 канала: 250 МГц 12 каналов: 250 МГц -30 каналов: 100 МГц -32 канала: 50 МГц Максимальная глубина образца: -Буферный режим (без сжатия RLE): 2G / num. Каналов -Буферный режим (с RLE компрессией): 16G / num. Из channles -Режим потока: 16G Погрешность/точность: -Минимальный импульсный сигнал: 2ns -Точность приобретения: ± интервал образца (например: ± 10ns @ 100M Частота образца, ± 1us @ 1M Частота образца) Защита от шума: -Каждый канал обеспечивает независимое Экранирование земли. Системные требования: -Для Windows XP, Vista, Win7, Win8 и Win10 -Для Mac OS X 10,12 или выше -Для Linux: для последних Ubuntu, Fedora, Arch и т. Д. -Хост-порт USB 3,0 Посылка включает в себя: -1 х DSLogic U3Pro32 -Кабель для передачи данных USB 3,0-1 шт. -1x8-группа экранированных кабелей -32 зажима сигнального крючка -1 x чехол для переноски Скачать программное обеспечение здесь: Https://www.dreamsourcelab.com/download/
