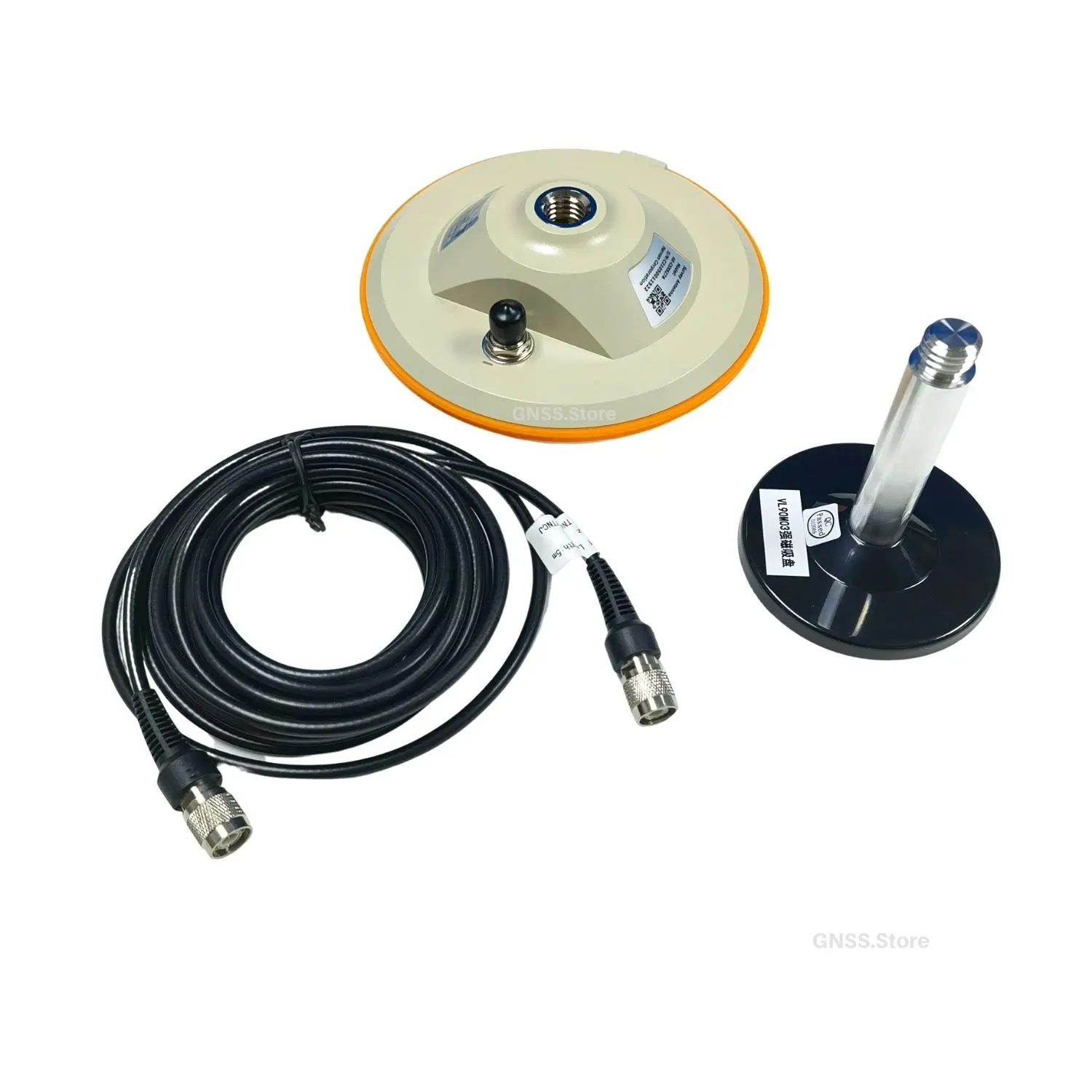

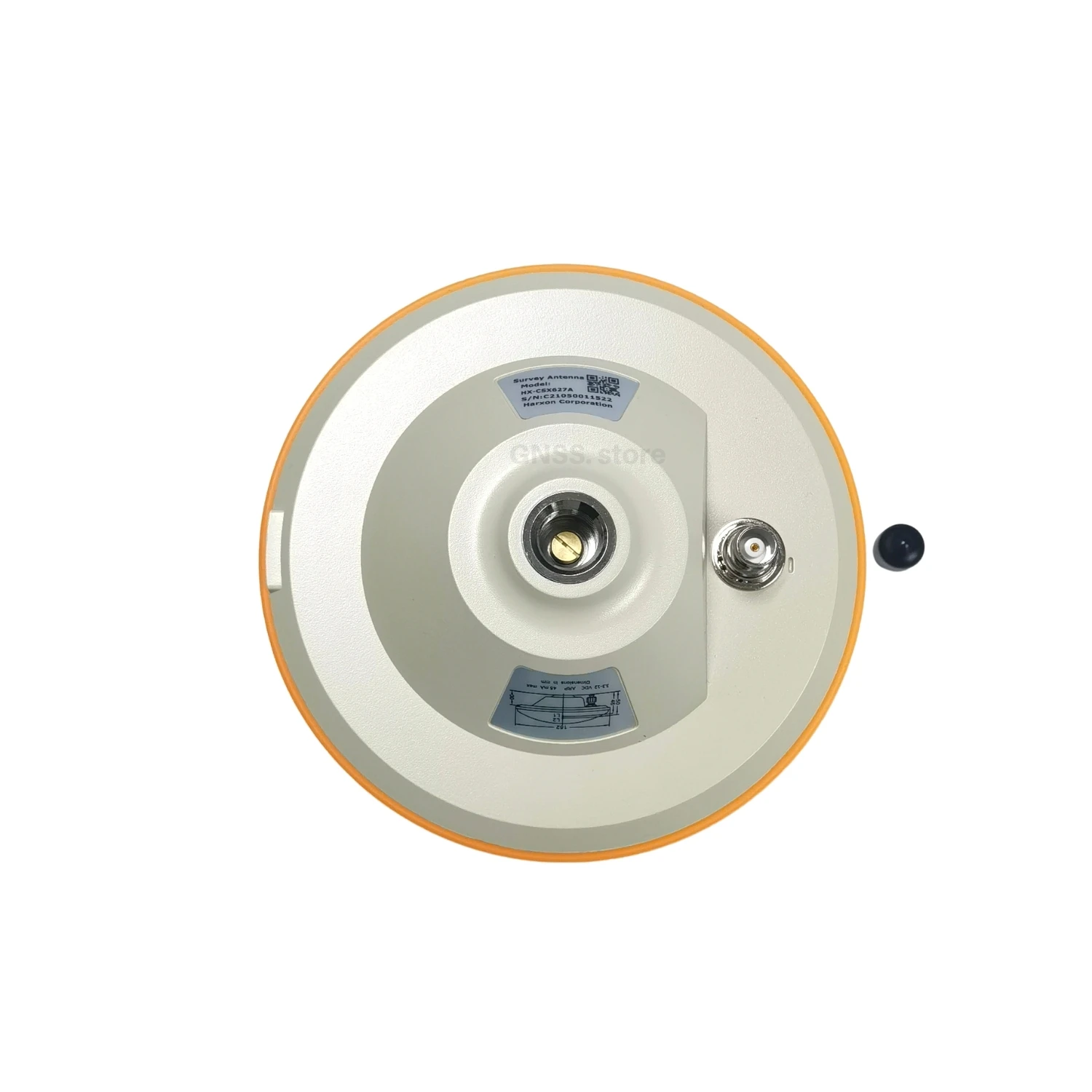

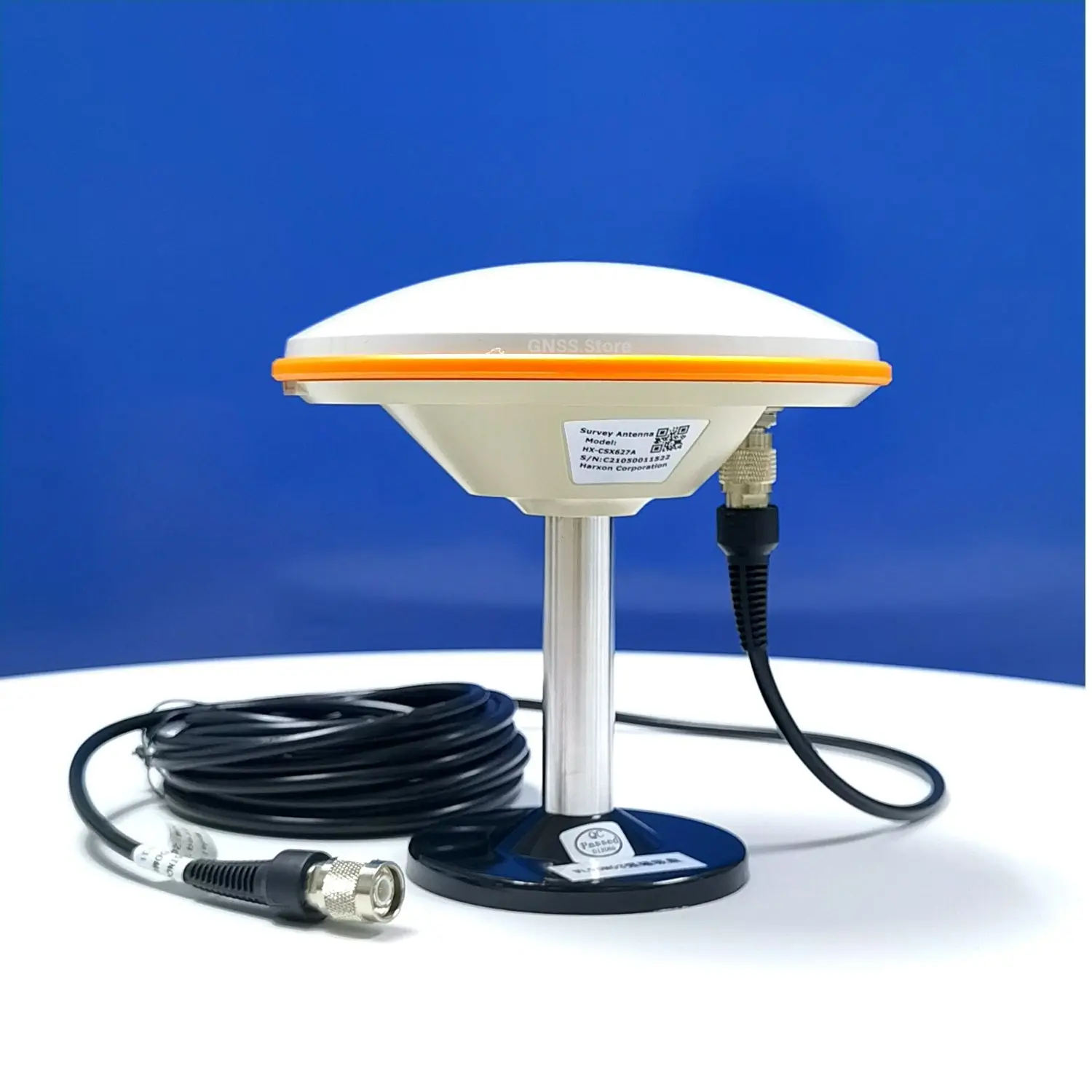

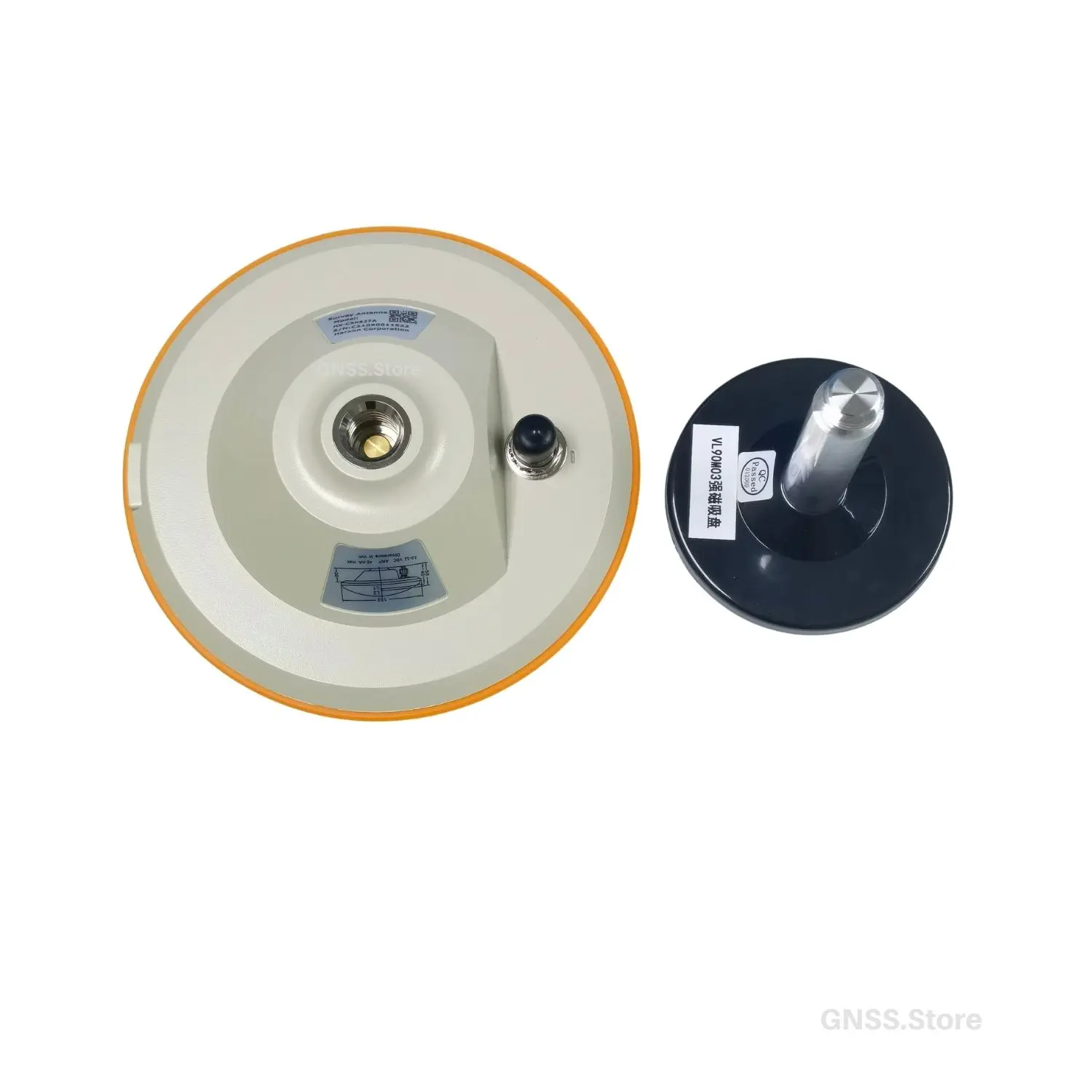

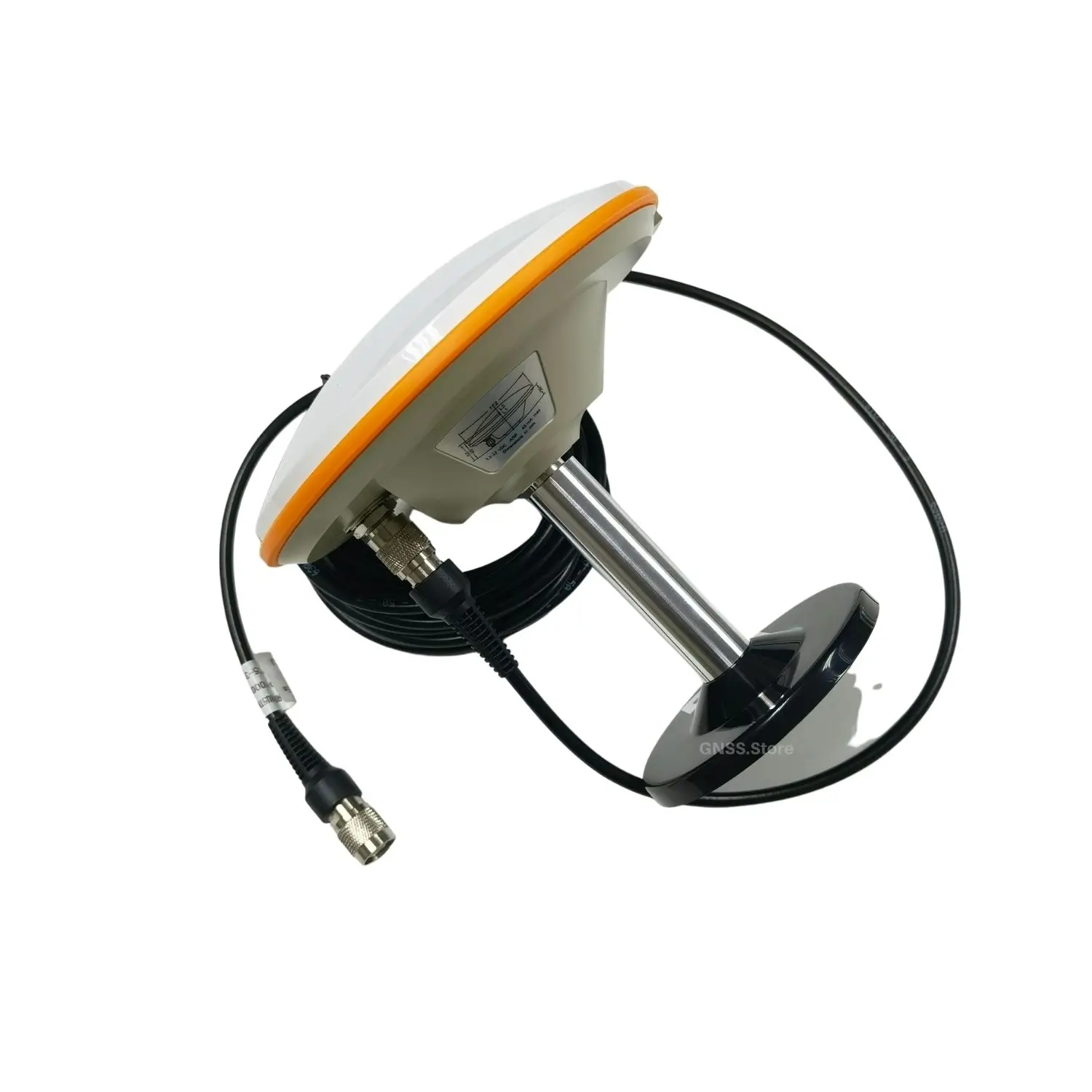

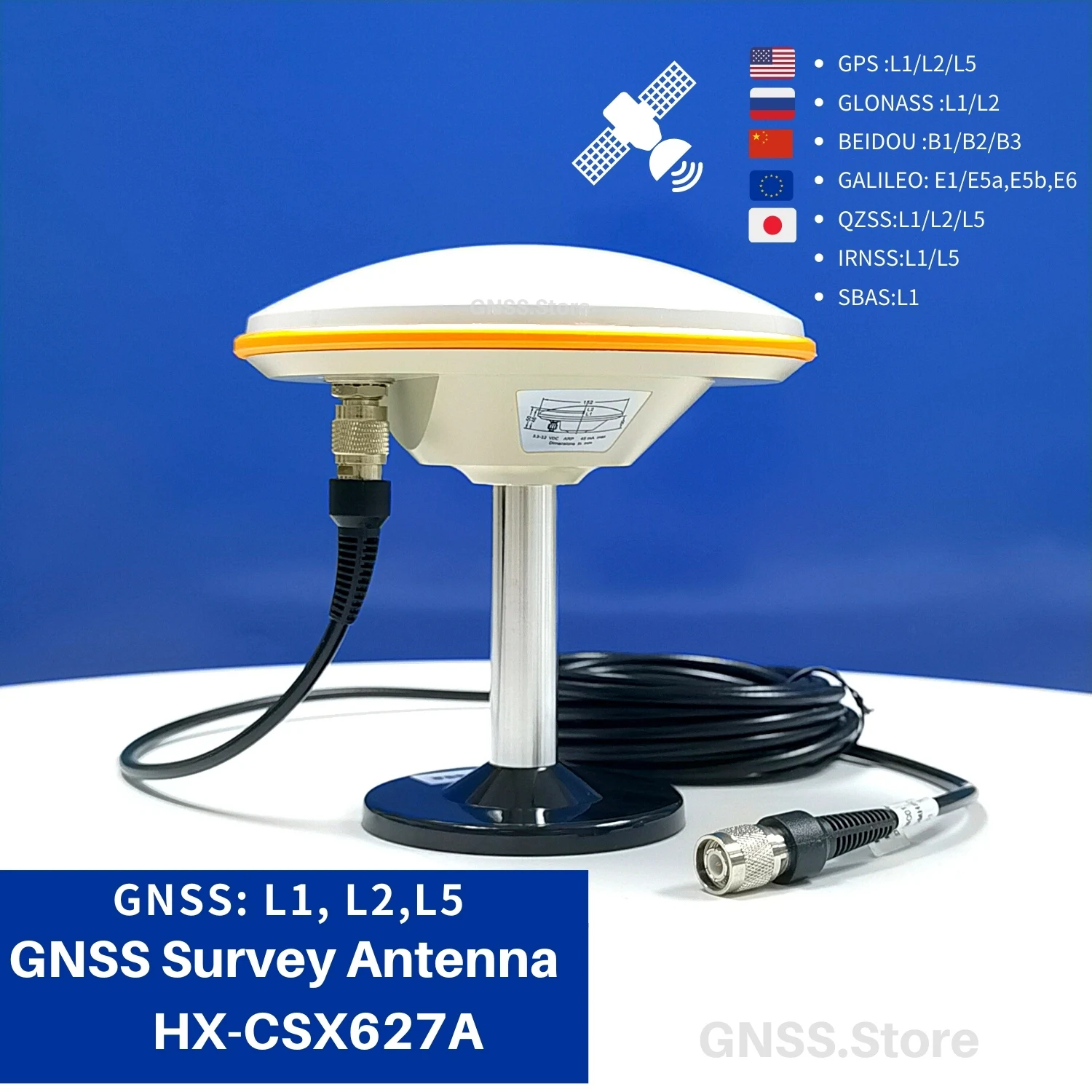

Высокой точности GNSS антенна измерения GPS антенна GPS RTK HX-CSX627A Поддержка GPS L1 L2 L5 ГЛОНАСС GALILEO QZSS для BD982 BD970

Номер продукта

HX-CSX627A

Описание товара

Антенна может принимать сигналы GPS, Beidou, GLONASS и GALILEO во всех диапазонах частот и поддерживает SBAS, L-BAND и другие усовершенствованные системные сигналы. Он подходит для высокоточных геодезических работ и картографирования и широко используется в геодезической съемке, дорожном строительстве, океанической съемке, работе терминальных контейнеров и в других случаях.

-Сигнал антенны хороший. Антенный блок имеет высокий коэффициент усиления и ширину луча в образце, чтобы обеспечить хороший прием сигналов низкой высоты, и он все еще может работать нормально в некоторых сильно блокированных случаях.

-Высокая точность позиционирования. Деталь антенны принимает схему многодетной точечной конструкции для обеспечения совпадения фазового центра и геометрического центра и минимизации влияния антенны на погрешность измерения.

-Сильная способность анти-помех. Схема антенны использует технологию защиты от помех и может работать нормально в сложной среде с определёнными помехами.

-Высокая надежность. Корпус антенны имеет характеристики сопротивления воздействию высоких и низких температур, водонепроницаемости, УФ-защиты и т. Д.

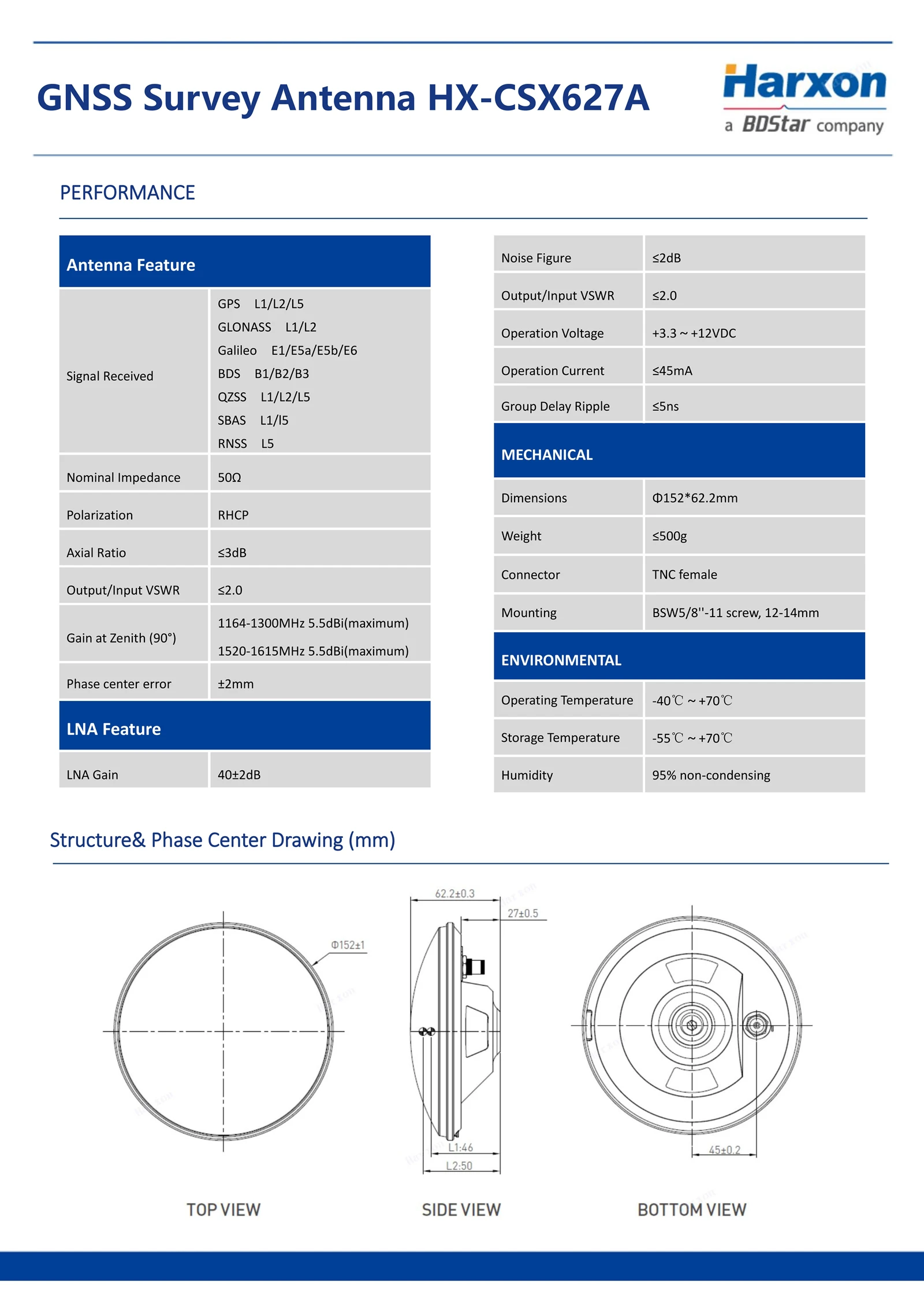

Технические параметры

Индекс пассивной антенны

Рабочая частота

GPS

L1/L2/L5/

L-образный ремешок

ГЛОНАСС

G1/G2

BDs

В1/В2/В3

GALILEO

E1/E2/

E5a/E5b

Коэффициент усиления вершины

L1 ≥ 5,5dbi

L2 ≥ 5.0dBi

L5 ≥ 3.5dBi

L-band≥ 3,5 дБи

G1 ≥ 5.0dBi

G2 ≥ 5.0dBi

В1 ≥ 5,0дби

В2 ≥ 4,5 дБи

В3 ≥ 4,5 дБи

E1 ≥ 5.0dBi

E2 ≥ 5.0dBi

E5a ≥ 3.5dBi

E5b ≥ 4.5dBi

Режим поляризации

RHCP

Угол горизонтального покрытия

360o

Выходное сопротивление

50 Ом

Выходная стоячая волна

≤ 1,5

Соотношение оси вершины

≤ 3 дБ

Ошибка фазового центра

<± 2 мм

Низкий уровень шума усилитель индекс

Активный коэффициент усиления

40 ± 2 дБ

Шумовая фигура

≤ 1,8 дБ

Выходная стоячая волна

≤ 2,0

Задержка дифференциального распространения

≤ 5 нс

Рабочее напряжение

3,3 ~ 12V

Рабочий ток

≤ 48 мА

Механические свойства

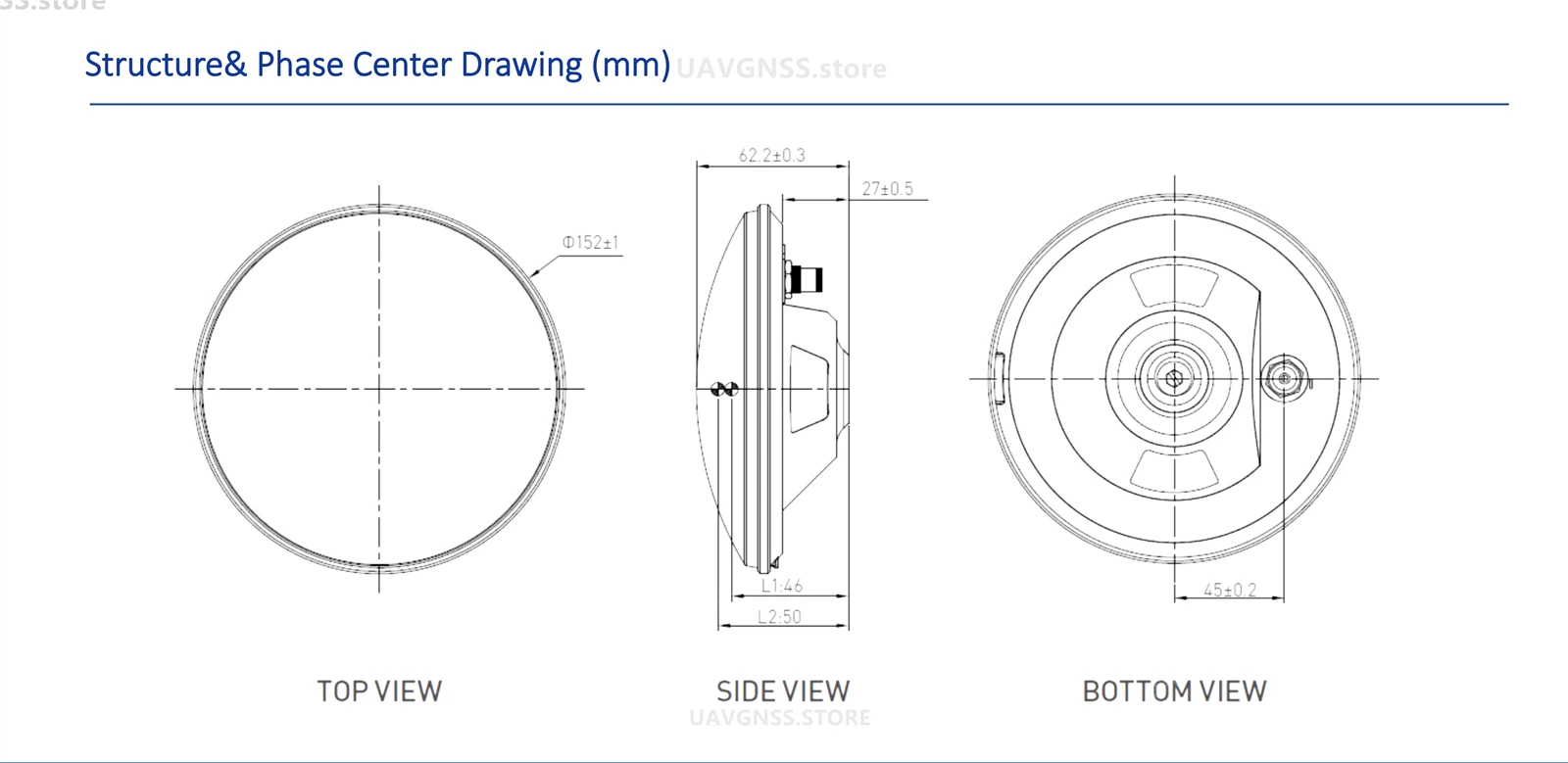

Размер антенны

D 152 мм h62.2мм

Соединитель

TNC-K

Вес

≤ 450 г

Рабочая среда

Рабочая температура

-45 ℃ ~ + 70 ℃

Температура хранения

-55 ℃ ~ + 85 ℃

Влажность

95% без конденсации

Водонепроницаемый уровень

IP67
