Номер продукта

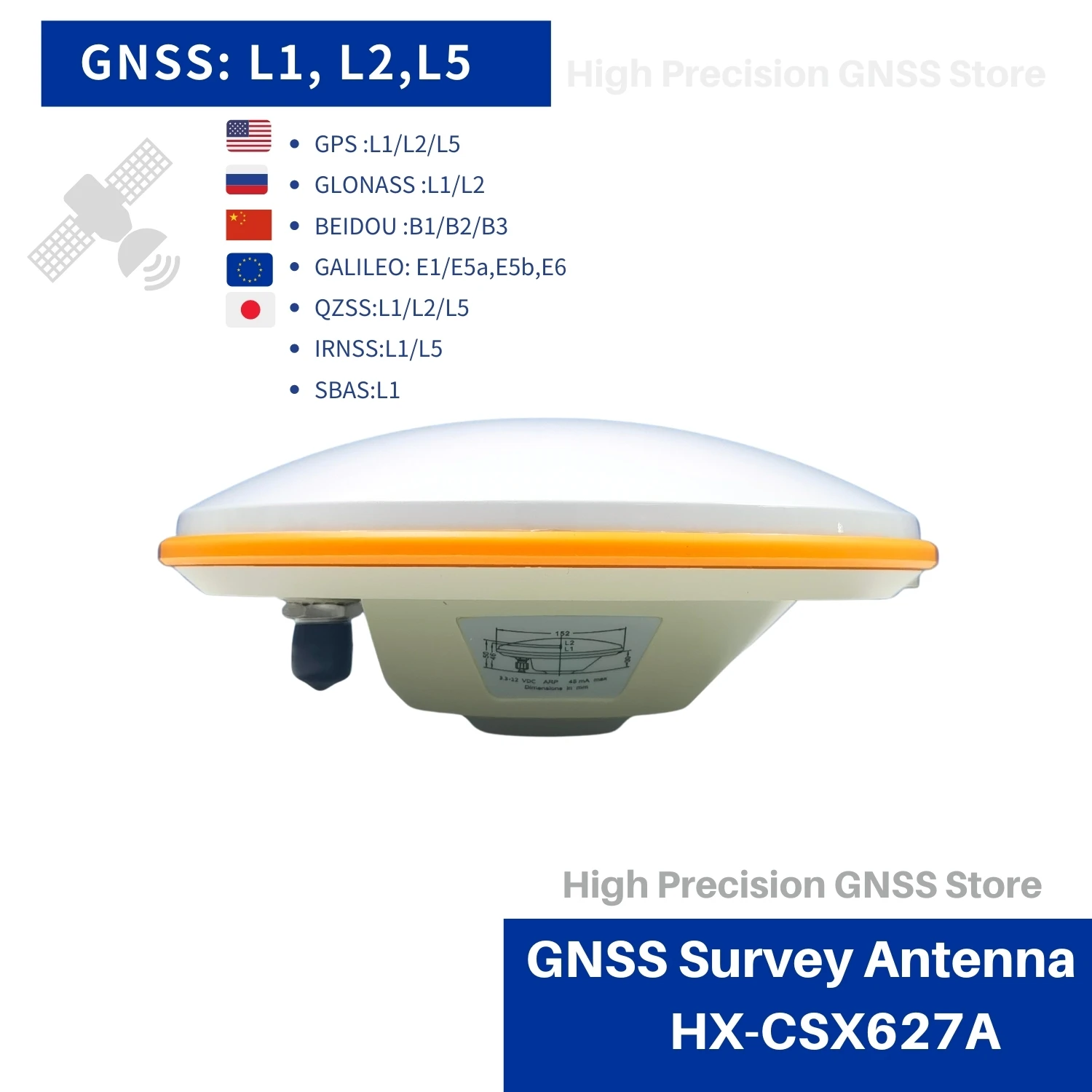

HX-CSX627A
Описание товара
Антенна может принимать сигналы GPS, Beidou, GLONASS и GALILEO во всех диапазонах частот и поддерживает SBAS, L-BAND и другие усовершенствованные системные сигналы. Он подходит для высокоточных геодезических работ и картографирования и широко используется в геодезической съемке, дорожном строительстве, океанической съемке, работе терминальных контейнеров и в других случаях.
-Сигнал антенны хороший. Антенный блок имеет высокий коэффициент усиления и ширину луча в образце, чтобы обеспечить хороший прием сигналов низкой высоты, и он все еще может работать нормально в некоторых сильно блокированных случаях.
-Высокая точность позиционирования. Деталь антенны принимает схему многодетной точечной конструкции для обеспечения совпадения фазового центра и геометрического центра и минимизации влияния антенны на погрешность измерения.
-Сильная способность анти-помех. Схема антенны использует технологию защиты от помех и может работать нормально в сложной среде с определёнными помехами.
-Высокая надежность. Корпус антенны имеет характеристики сопротивления воздействию высоких и низких температур, водонепроницаемости, УФ-защиты и т. Д.

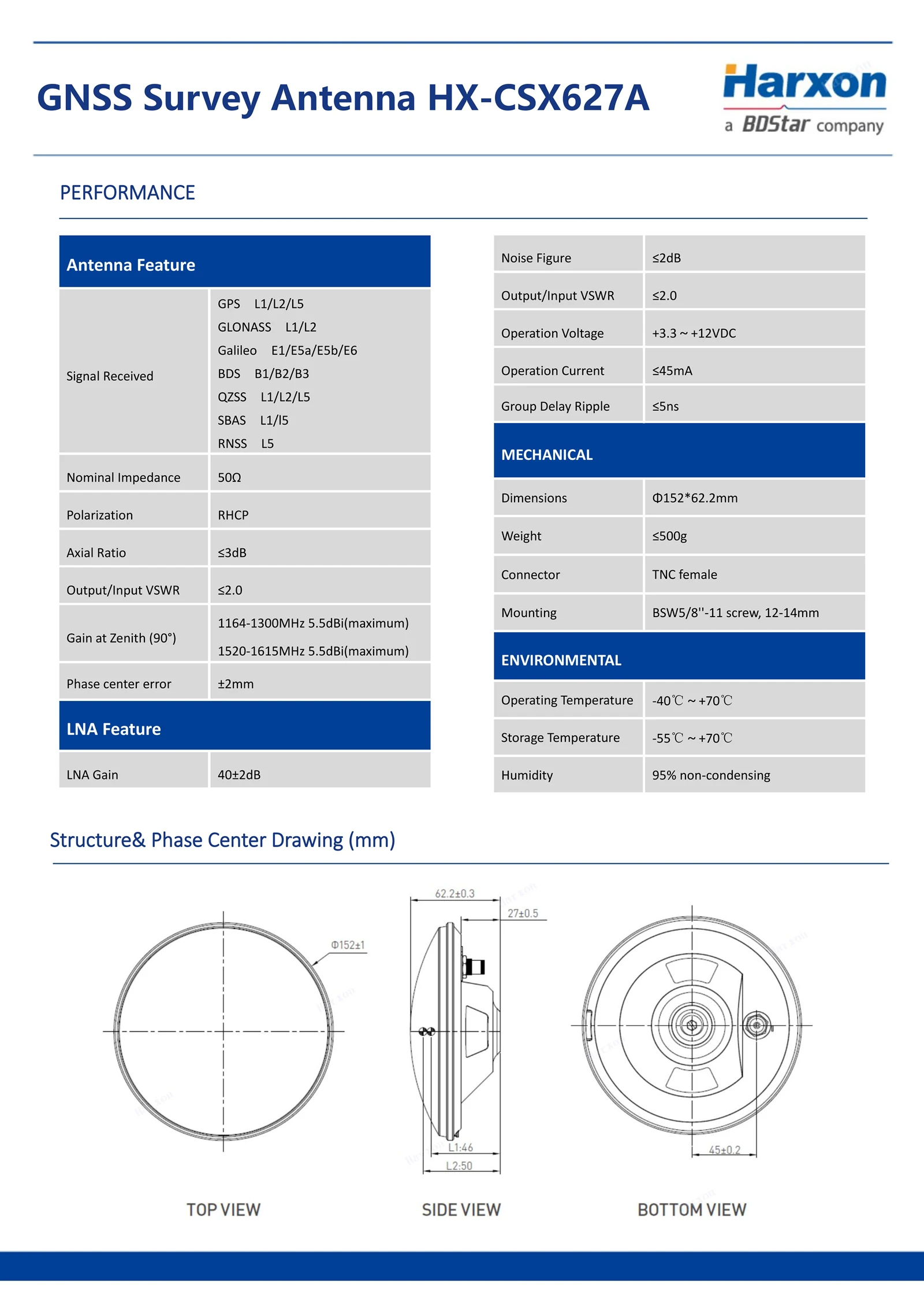

Технические параметры
Индекс пассивной антенны
Рабочая частота
GPS
L1/L2/L5/
L-образный ремешок
ГЛОНАСС
G1/G2
BDs
В1/В2/В3
GALILEO
E1/E2/
E5a/E5b
Коэффициент усиления вершины
L1 ≥ 5,5dbi
L2 ≥ 5.0dBi
L5 ≥ 3.5dBi
L-band≥ 3,5 дБи
G1 ≥ 5.0dBi
G2 ≥ 5.0dBi
В1 ≥ 5,0дби
В2 ≥ 4,5 дБи
В3 ≥ 4,5 дБи
E1 ≥ 5.0dBi
E2 ≥ 5.0dBi
E5a ≥ 3.5dBi
E5b ≥ 4.5dBi
Режим поляризации
RHCP
Угол горизонтального покрытия
360o
Выходное сопротивление
50 Ом
Выходная стоячая волна
≤ 1,5
Соотношение оси вершины
≤ 3 дБ
Ошибка фазового центра
<± 2 мм
Низкий уровень шума усилитель индекс
Активный коэффициент усиления
40 ± 2 дБ
Шумовая фигура
≤ 1,8 дБ
Выходная стоячая волна
≤ 2,0
Задержка дифференциального распространения
≤ 5 нс
Рабочее напряжение
3,3 ~ 12V
Рабочий ток
≤ 48 мА
Механические свойства

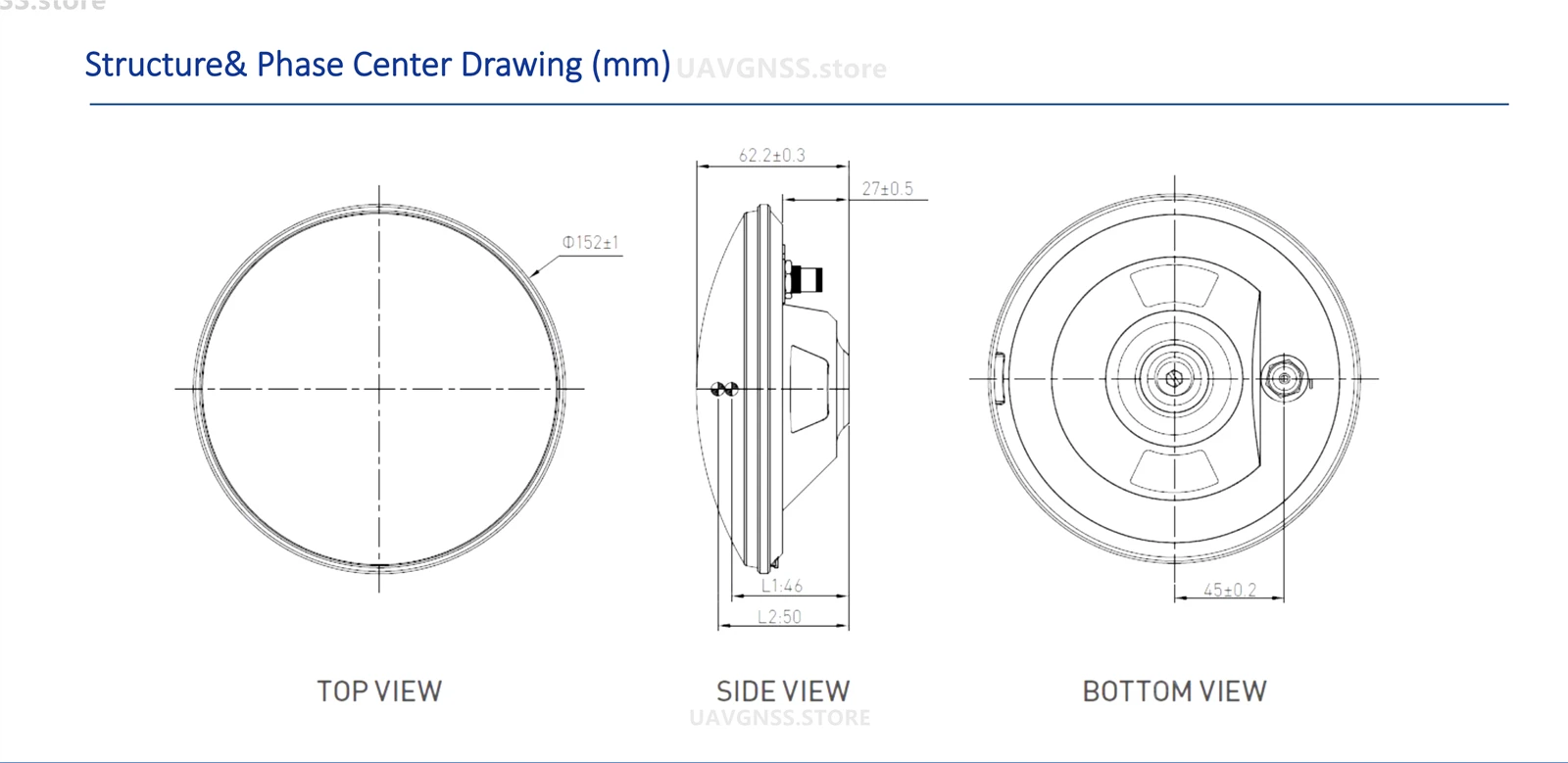

Размер антенны
D 152 мм h62.2мм
Соединитель
TNC-K
Вес
≤ 450 г
Рабочая среда
Рабочая температура
-45 ℃ ~ + 70 ℃
Температура хранения
-55 ℃ ~ + 85 ℃
Влажность
95% без конденсации
Водонепроницаемый уровень
IP67
