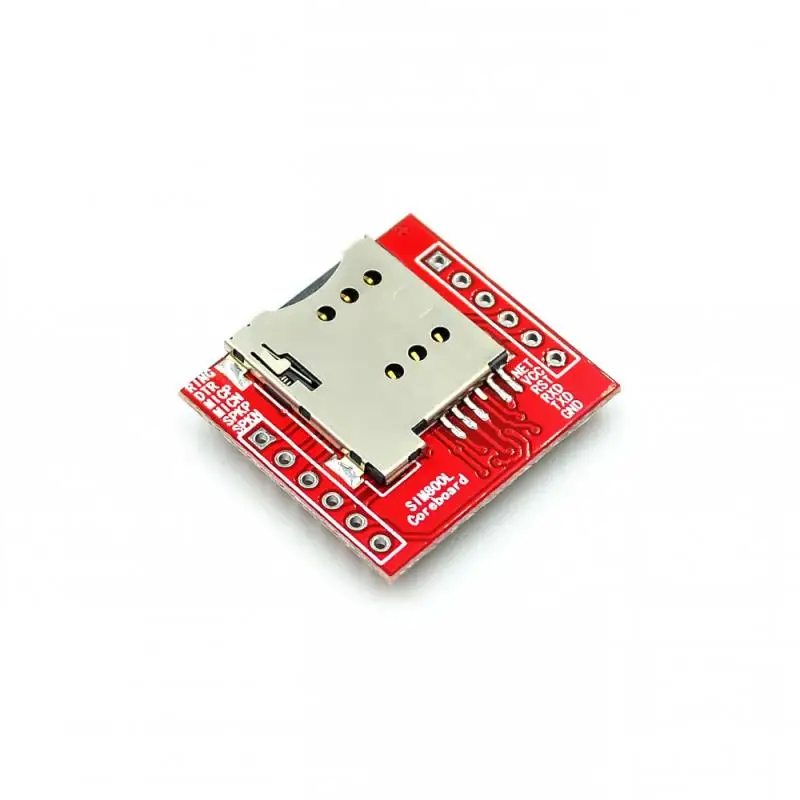

Самая маленькая SIM800L GPRS GSM модуль карта MicroSIM основная плата четырехдиапазонный TTL последовательный порт антенна PCB Беспроводная плата Wi-Fi для Arduino

Описание:

Модуль SIM800L поддерживает 4 диапазона GSM/GPRS, а Рабочие диапазоны частот: GSM850, EGSM900, DCS1800 и PCS1900 МГц.

Размер модуля составляет всего 17815824 мм, что может почти соответствовать требованиям размера места во всех пользовательских приложениях.

Физическим интерфейсом между модулем и пользователем является 88Pin LGA pad, который обеспечивает все Аппаратные интерфейсы модуля.

Поддерживается до 50 клавиш. Полнофункциональный последовательный порт.

Один интерфейс USB может имитировать один последовательный порт, что удобно для пользователей для отладки и загрузки программного обеспечения

Два аудиоинтерфейса, включая вход для микрофона и выход приемника.

Программируемый интерфейс общего назначения ввода/вывода (GPIO).

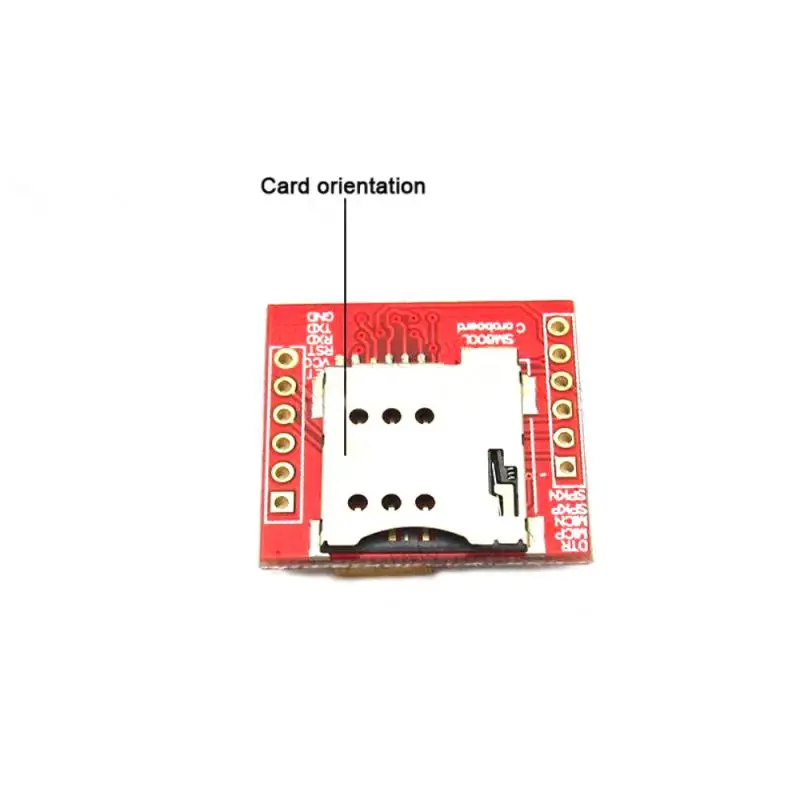

Интерфейс для всех SIM-карт

Поддержка функции FM

Контактный разъем Pwm

SIM800L разработан с энергосберегающей технологией, которая потребляет в спящем режиме всего 1,11 мА.

Конфигурация модуля:

GSM: 850, 900, 1800, 1900 МГц

BT: не поддерживается

Вспышка: 24 Мбит

ОЗУ: 32 Мбит

Основные характеристики модуля:

Характеристики: описание

Источник питания: Диапазон напряжения: 3,4 В ~ 4,4 в

Энергосбережение: потребляемый ток в спящем режиме составляет 1,11 мА (при + CFUN = 0)

Диапазон: четыре диапазона: GSM850, EGSM900, DCS1800, PCS1900, которые могут автоматически искать четыре диапазона.

Вы также можете установить Частотный диапазон с помощью команды AT.

Соответствует фазе GSM 2/2 +

Тип GSM: маленькая мобильная станция

Класс мощности передачи 4 (2 Вт): gsm850, EGSM900

Встроенный Класс 1 (1 Вт):DCS1800 、 PCS1900

Функция подключения GPRS, временной слот GPRS по умолчанию до уровня 12

Временные Слоты Gprs класс 8, 10 и 12 являются дополнительными

Мобильная станция Gprs класса b

Диапазон температур Рабочая температура:-40 ℃ ~ + 85 ℃ Температура хранения: -45 ℃ ~ + 90 ℃

Характеристики данных GPRS передача данных по нисходящей линии GPRS: максимум 85,6 кбит/с.

Передача данных GPRS по восходящему каналу: максимум 85,6 кбит/с.

Форматы кодирования: CS-1, CS-2, CS-3 и CS-4

PAP (протокол проверки подлинности пароля), который обычно используется для соединения PPP, поддерживается

Встроенный протокол TCP/IP

Поддержка канала управления передачей пакетов (PBCCH)

Скорость передачи: 2,4, 4,8, 9,6, 14,4 кбит/с

Неструктурированные дополнительные данные

Сервис (USSD)

Поддержка неструктурированной службы дополнительных данных (USSD)

Режимы коротких сообщений (SMS) MT, MO, CB, Text и PDU

Устройство хранения коротких сообщений (SMS): SIM-карта

Поддержка SIM-карт через интерфейс SIM-карты: 1,8 В, 3 в

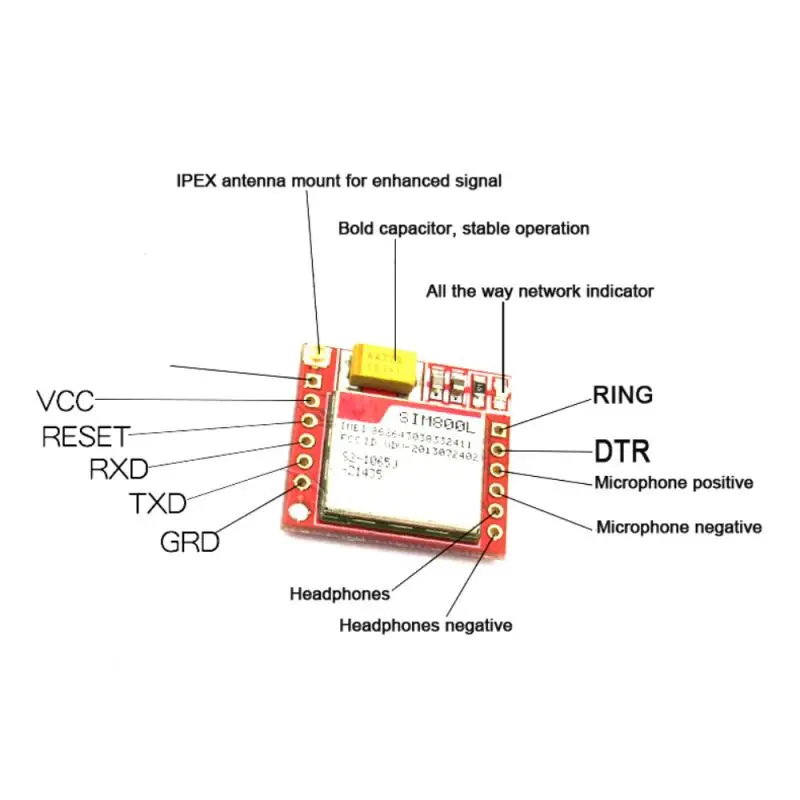

Антенна интерфейсная антенна pad

Режим кодирования звуковых характеристик речи:

Половинная ставка (ETS 06,20)

Полная скорость (ETS 06,10)

Улучшенная полная скорость (ETS 06,50/06,60/06,80)

Адаптивный мультискоростной (AMR)

Подавление эха

Подавление шума

Последовательный порт и последовательный порт отладки:

По умолчанию Поддерживаются все стандартные полнофункциональные последовательные порты

Скорость передачи поддерживает от 1200bps до 460800bps

Команда AT и данные могут быть отправлены через последовательный порт

Поддержка аппаратного управления потоком RTS/CTS, а функция управления потоком может включаться или выключаться программным обеспечением

Поддержка функции мультиплексирования последовательного порта в соответствии с Протоколом GSM 07,10

Поддержка функции обнаружения адаптивной скорости передачи данных от 1200 бит/с до 115200 бит/с

Обновление программного обеспечения

Порт ввода в эксплуатацию:

Используется для отладки

Типы поддержки управления адресной книгой: SM, FD, LD, RC, ON, MC.

Набор инструментов для SIM-приложения поддерживает SAT class 3, GSM 11,14 выпуска 99

Поддержка часов реального времени (RTC)

Функция таймера устанавливается командой AT

Характеристики:

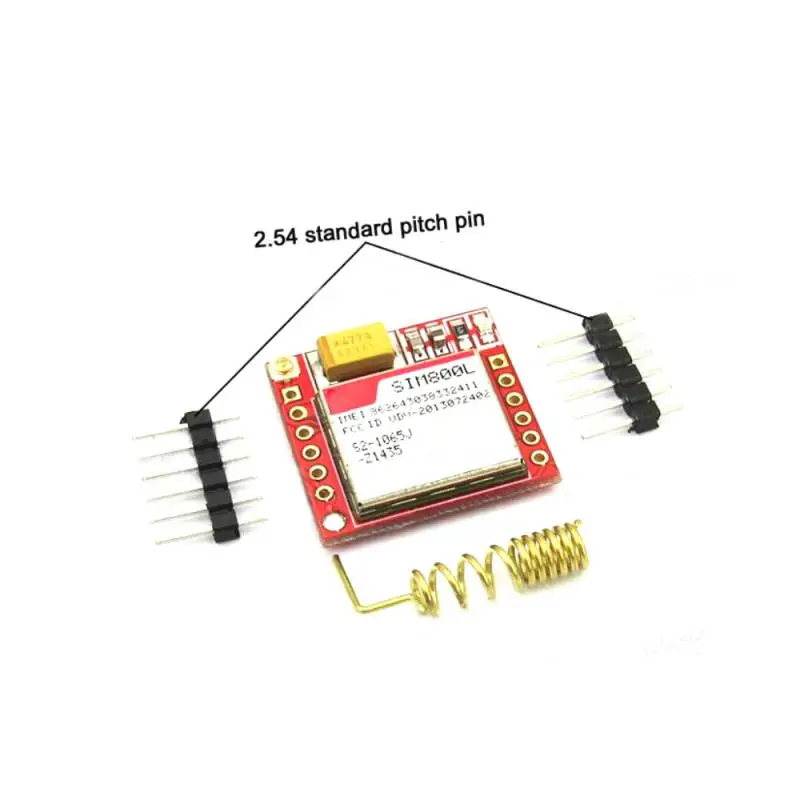

По умолчанию ряды игл не сварены, чтобы зарезервировать больше места для расширения для клиентов

Модель модуля: SIM800L (новейший модуль с производительностью выше SIM900/M590)

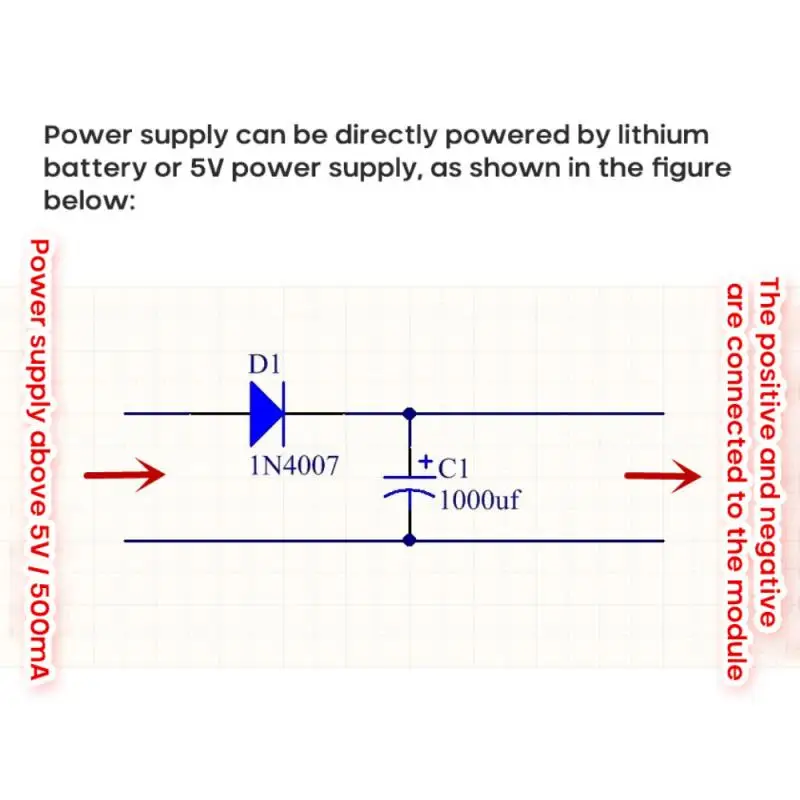

Рабочее напряжение: 3,7 ~ 4,2 в (максимальный ток 1 А, обращайтесь с ним должным образом)

Поддержка сетей: China Mobile, China Unicom и глобальная четырехчастотная сеть

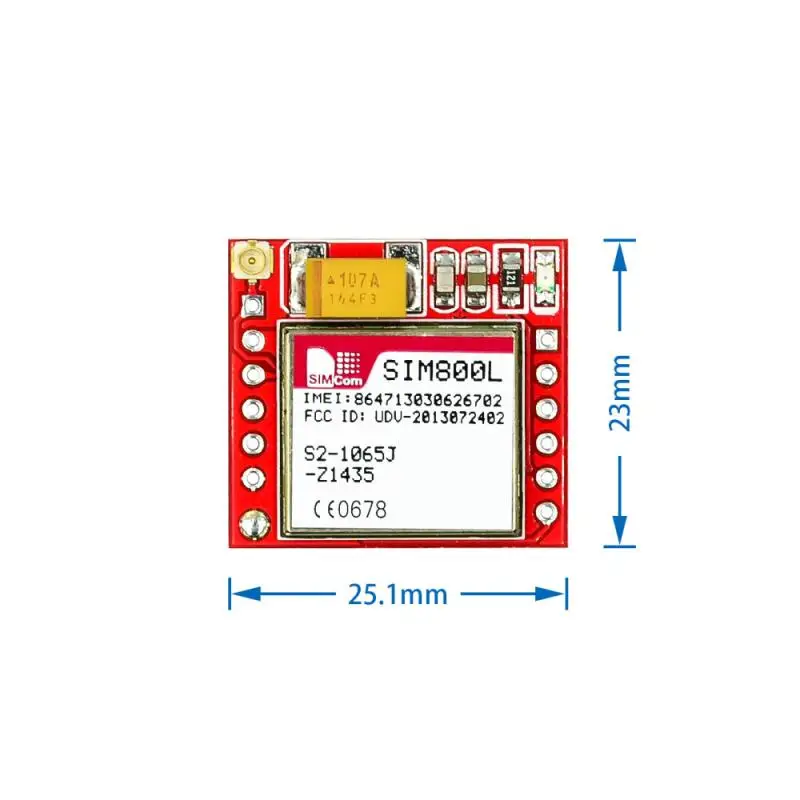

Размер модуля: 2,5 см x 2,3 см

Последовательный порт-это последовательный порт TTL, который может быть напрямую связан с MCU. MAX232 не требуется

Модуль включается и запускается автоматически, а поиск в сети осуществляется автоматически

Бортовая односторонняя сигнальная лампа (с медленным миганием сигнала, без мигания сигнала)

Маленький размер, нет модуля GSM меньше, чем этот модуль

Полная обработка чипа машины, пайка оплавления, стабильная производительность, прямые продажи с завода

Посылка

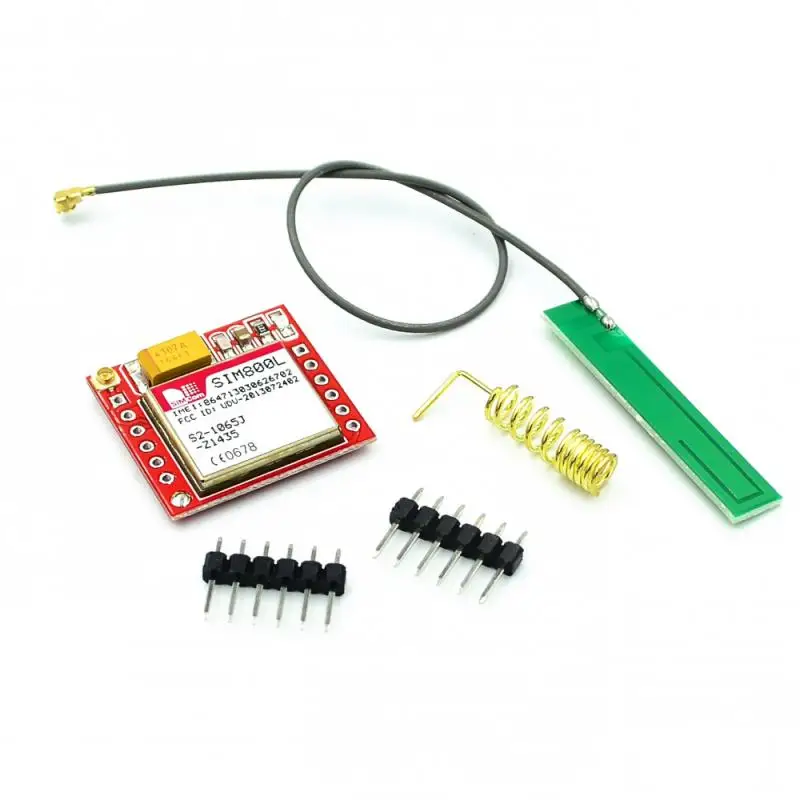

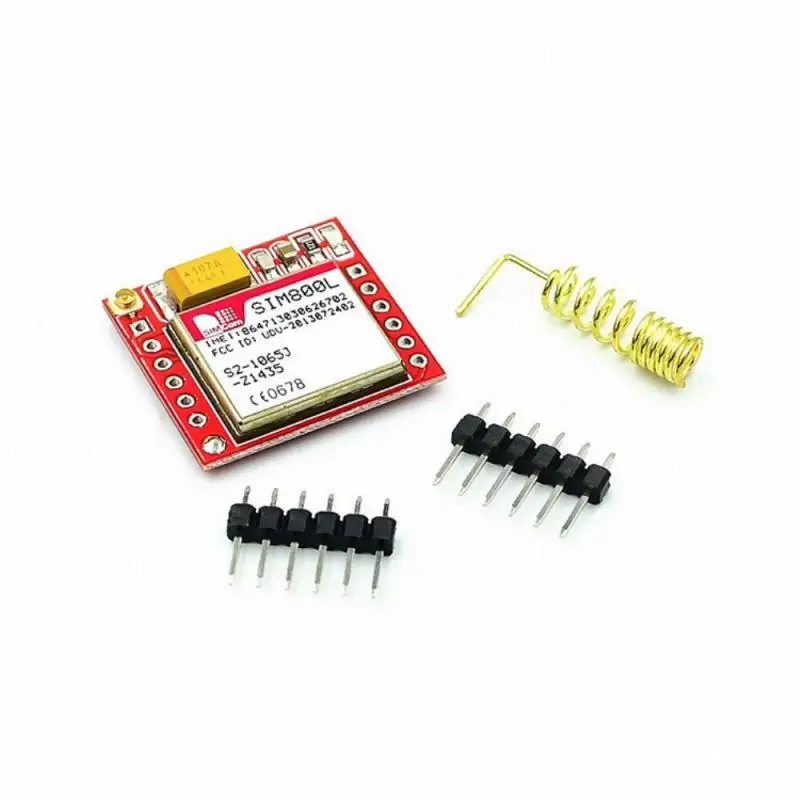

1 плата адаптера GPRS и аксессуары
