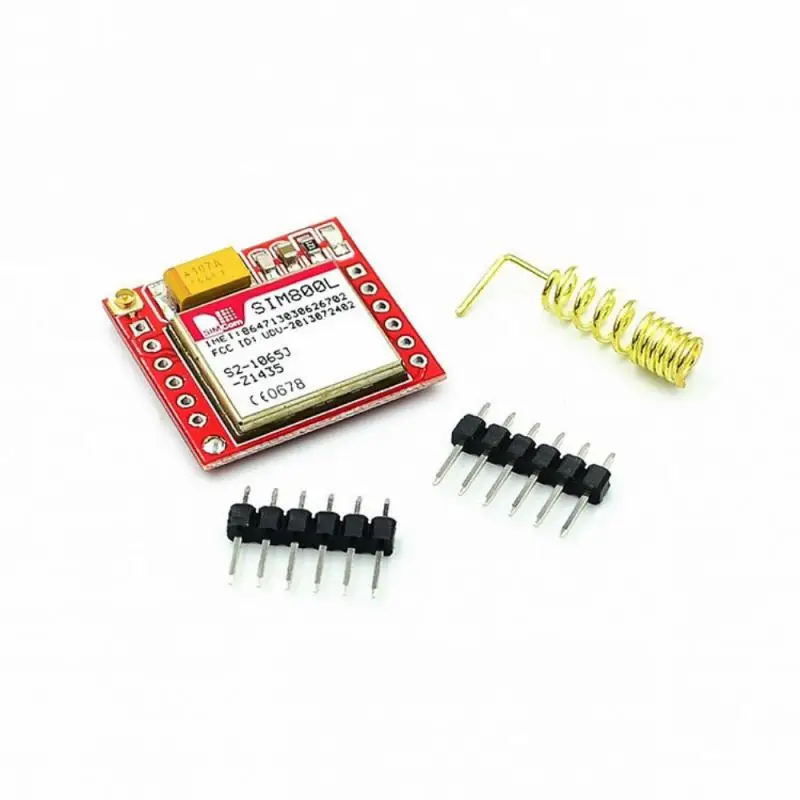

Беспроводная плата WIFI для Arduino Smart Phone SIM800L GPRS GSM модуль Micro SIM-карта ядро четырехдиапазонный TTL последовательный порт антенна PCB

Описание:

Модуль SIM800L может поддерживать 4 диапазона GSM/GPRS, а Рабочие диапазоны частот-GSM850, EGSM900, DCS1800 и PCS1900 МГц.

Размер модуля всего 17.815.82.4 мм, что может практически соответствовать требованиям размеров пространства во всех пользовательских приложениях.

Физическим интерфейсом между модулем и пользователем является 88Pin LGA pad, который обеспечивает все Аппаратные интерфейсы модуля.

Поддерживается до 50 клавиш. Полнофункциональный последовательный порт.

Один USB-интерфейс может имитировать один последовательный порт, что удобно пользователям отлаживать и загружать программное обеспечение

Два аудиоинтерфейса, включая вход для микрофона и выход приемника.

Программируемый интерфейс ввода/вывода общего назначения (GPIO).

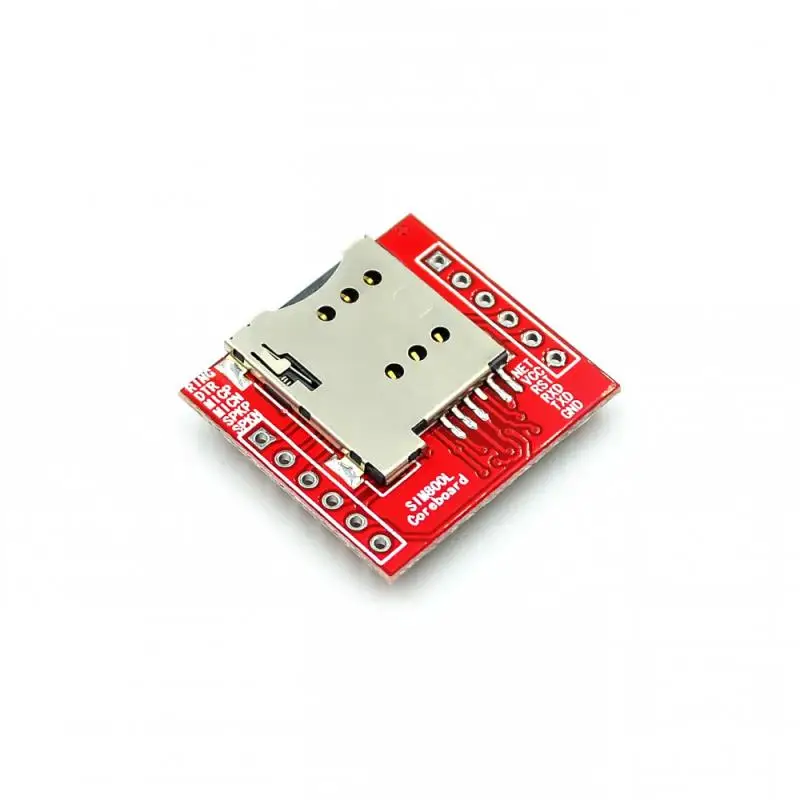

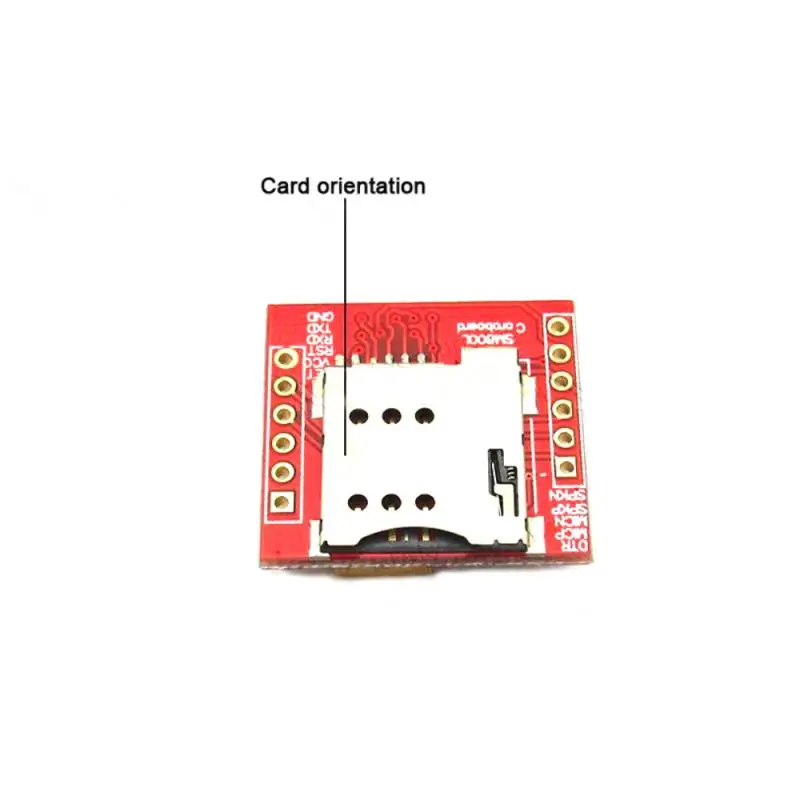

Полный интерфейс SIM-карты

Поддержка функции FM

Контактный разъем Pwm

SIM800L разработан с применением энергосберегающей технологии, которая потребляет всего лишь 1,11 мА в спящем режиме.

Конфигурация модуля:

GSM: 850, 900, 1800, 1900 МГц

BT: не поддерживается

Вспышка: 24 Мбит

Оперативная память: 32 Мбит

Основные особенности модуля:

Характеристики: описание

Питание: Диапазон напряжения: 3,4 В ~ 4,4 в

Энергосбережение: потребляемый ток в спящем режиме 1,11 мА (при + CFUN = 0)

Диапазон: четыре диапазона: GSM850, EGSM900, DCS1800, PCS1900, которые могут автоматически искать четыре диапазона.

Вы также можете задать Частотный диапазон с помощью команды AT.

Соответствует фазе GSM 2/2 +

Тип GSM: небольшая мобильная станция

Класс мощности передачи 4 (2 Вт): gsm850, EGSM900

 Класс 1 (1 Вт):DCS1800, PCS1900

Функция подключения GPRS временной слот по умолчанию для уровня 12

Временные Слоты Gprs класса 8, 10 и 12 необязательны

Мобильная станция Gprs класса b

Диапазон температур Рабочая температура:-40 ℃ ~ + 85 ℃ Температура хранения: -45 ℃ ~ + 90 ℃

Характеристики данных GPRS передача данных GPRS: максимум 85,6 кбит/с.

Передача данных GPRS восходящим каналом: максимум 85,6 кбит/с.

Форматы кодирования: CS-1, CS-2, CS-3 и CS-4

Поддержка PAP (Протокол проверки подлинности пароля), который обычно используется для подключения dpi

Встроенный протокол TCP/IP

Поддержка канала управления пакетом (PBCCH)

Скорость передачи: 2,4, 4,8, 9,6, 14,4 кбит/с

Неструктурированные дополнительные данные

Сервис (USSD)

Поддержка неструктурированной службы дополнительных данных (USSD)

Режимы короткого сообщения (SMS) MT, MO, CB, Text и PDU

Устройство хранения коротких сообщений (SMS): SIM-карта

SIM-карты поддерживаются интерфейсом SIM-карты: 1,8 В, 3 в

Антенна интерфейсная антенна pad

Режим кодирования речи:

Половинная ставка (ETS 06,20)

Полная ставка (ETS 06,10)

Улучшенная полная скорость (ETS 06,50/06,60/06,80)

Адаптивный мультискоростной (AMR)

Подавление эха

Подавление шума

Последовательный порт и последовательный порт отладки:

По умолчанию Поддерживаются все стандартные полнофункциональные последовательные порты

Скорость передачи данных поддерживает от 1200bps до 460800bps

По команде и данные могут быть отправлены через последовательный порт

Поддержка аппаратного управления потоком RTS/CTS, а функцию управления потоком можно включить или отключить с помощью программного обеспечения

Поддержка функции мультиплексирования последовательного порта в соответствии с Протоколом GSM 07,10

Поддержка функции обнаружения скорости передачи данных от 1200BPS до 115200BPS

Обновление программного обеспечения

Порт ввода в эксплуатацию:

Используется для отладки

Типы поддержки управления адресной книгой: SM, FD, LD, RC, ON, MC.

Набор приложений SIM поддерживает SAT class 3, GSM 11,14 выпуска 99

Поддержка часов реального времени (RTC)

Функция синхронизации задается по команде

Характеристики:

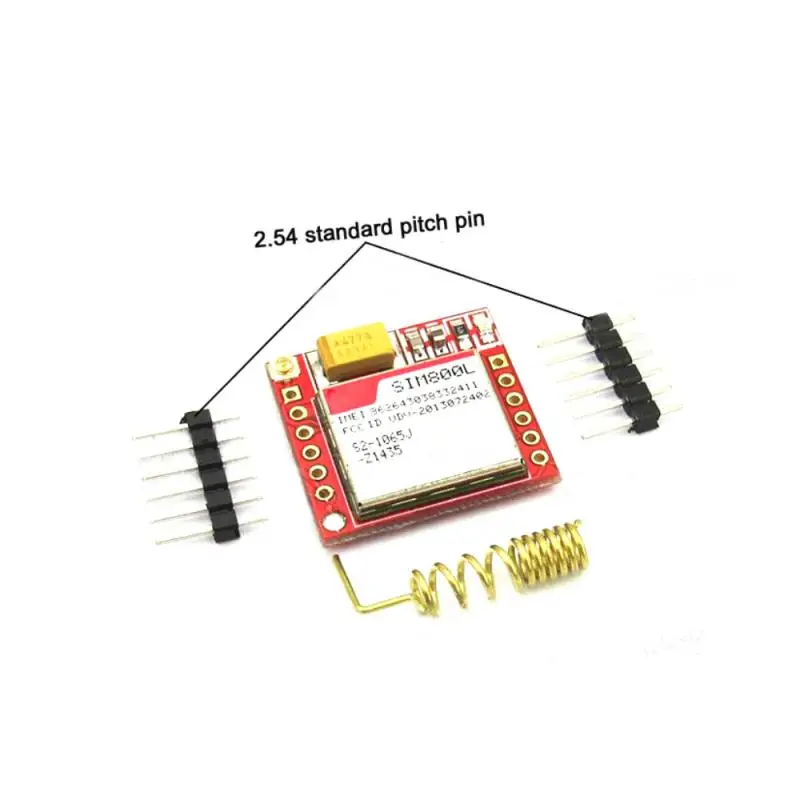

По умолчанию ряды игл не сварены, чтобы зарезервировать больше места расширения для клиентов

Модель модуля: SIM800L (новейший модуль, производительность которого превышает SIM900/M590)

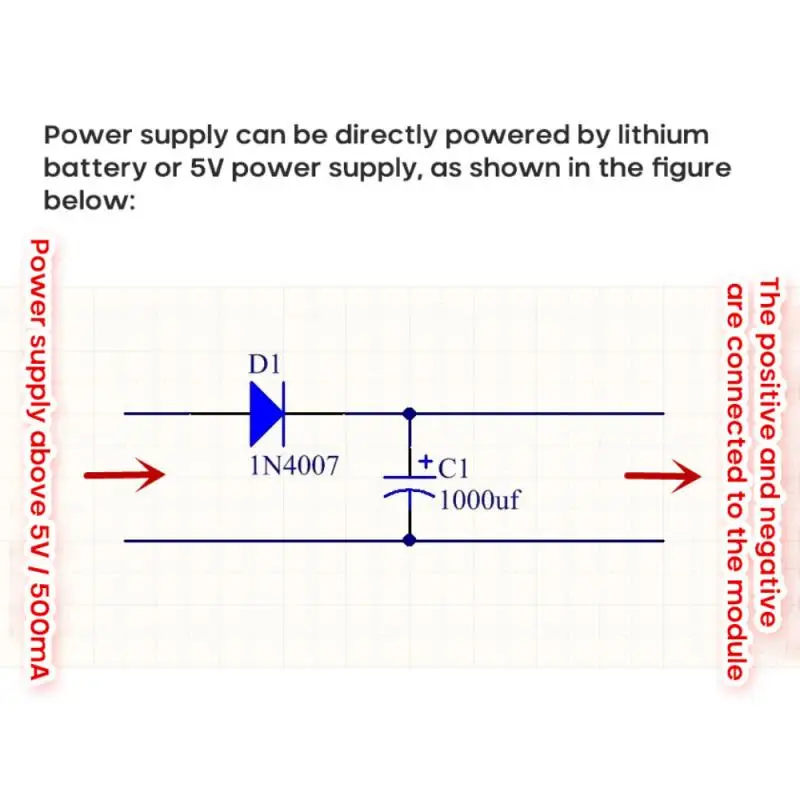

Рабочее напряжение: 3,7 ~ 4,2 в (пиковый ток составляет 1A, обращайтесь правильно)

Поддержка сетей: China Mobile, China Unicom и глобальная четырехчастотная сеть

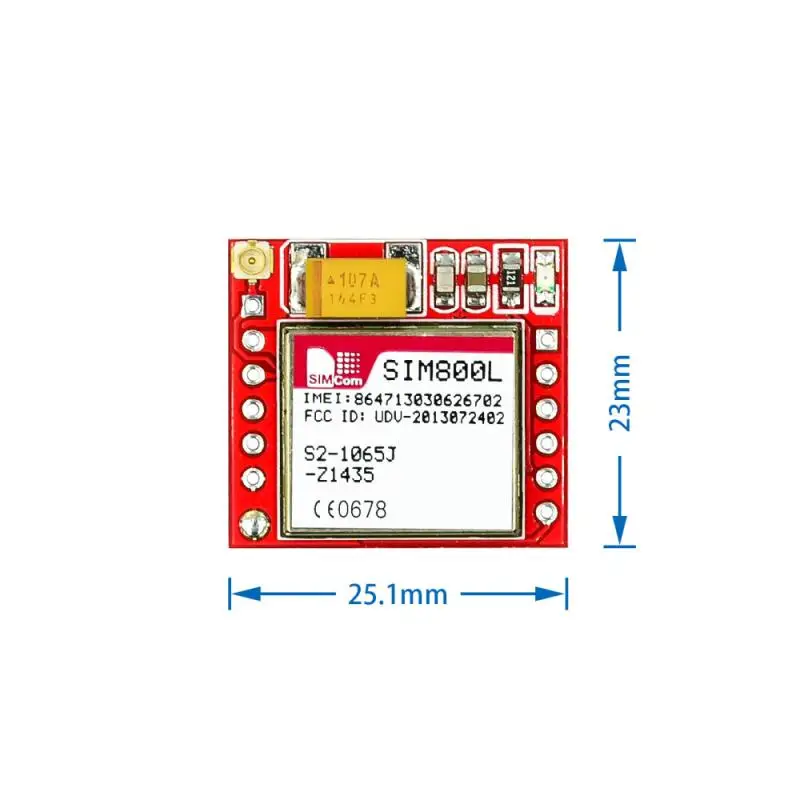

Размер модуля: 2,5 см х 2,3 см

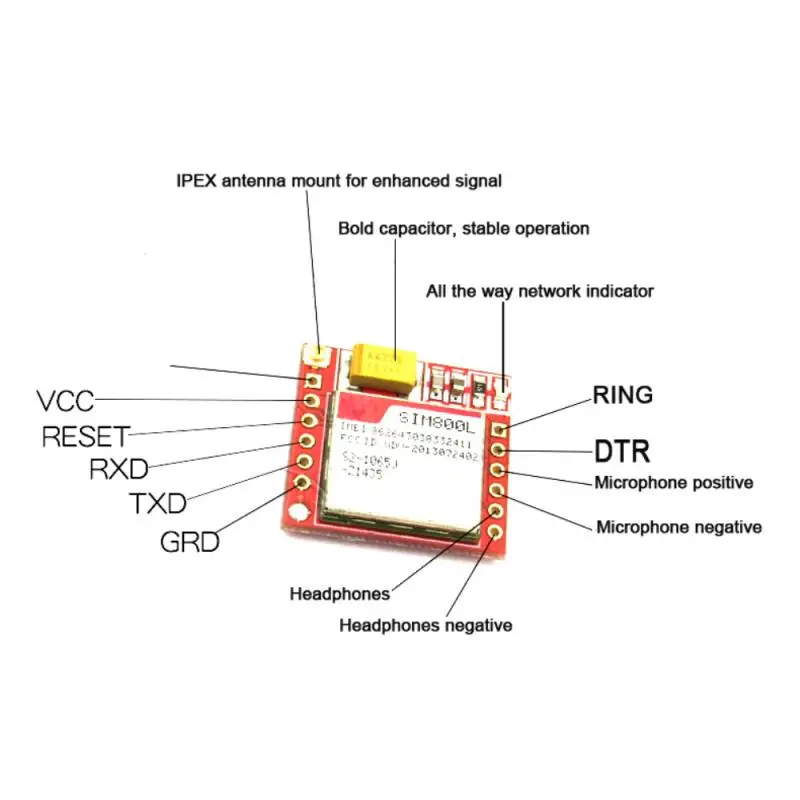

Последовательный порт-это последовательный порт TTL, который может быть напрямую связан с MCU. MAX232 не требуется

Модуль включается и запускается автоматически, поиск в сети осуществляется автоматически

Бортовой односторонний сигнальный индикатор (с медленным миганием сигнала, без мигания сигнала)

Маленький размер, нет GSM-модуля меньше, чем этот модуль

Полностью машинная обработка чипов, пайка оплавления, стабильная производительность, прямые продажи с завода

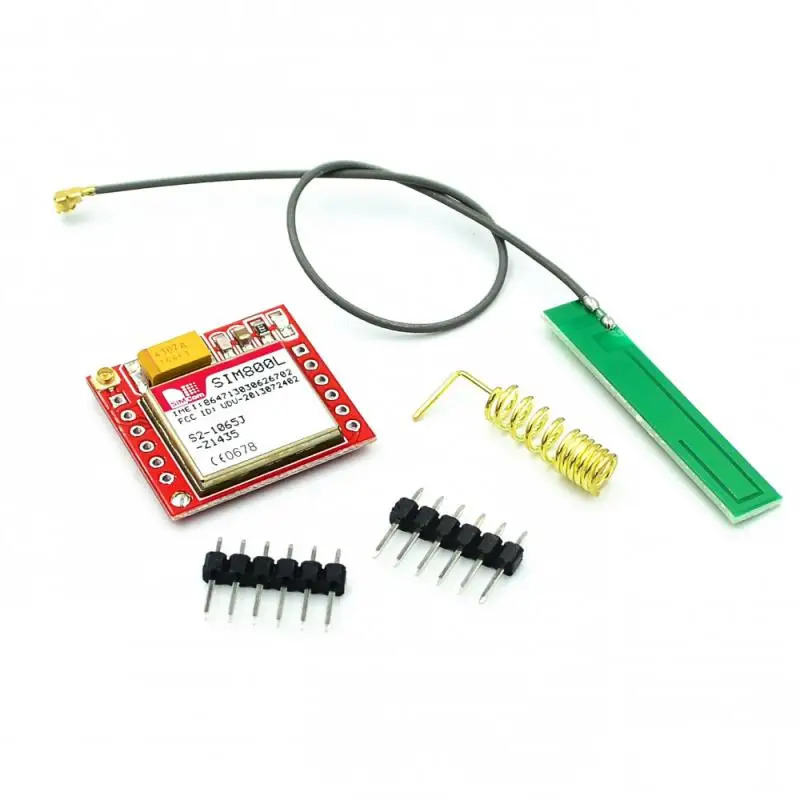

Посылка входит:

1 * плата адаптера GPRS и аксессуары
