LT3045 3094 аудио низкий уровень шума линейный Регулируемый блок питания

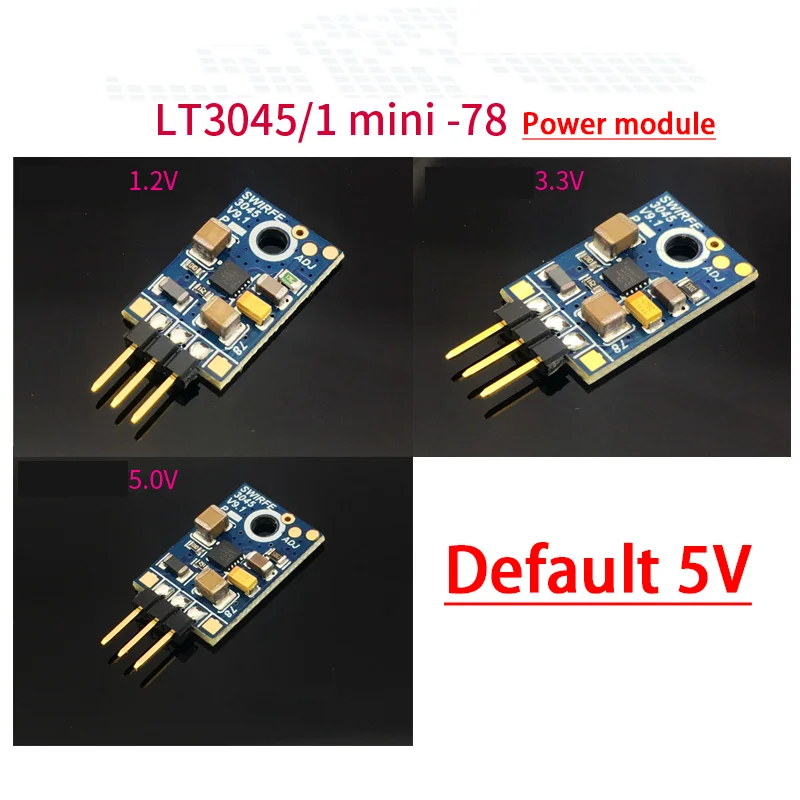

LT3045 модуль питания
Вход: + 2 ~ + 20 в
Выход: 0 ~ + 15V/ 0.5A(По умолчанию + 5 В)
Размер: 13x20 мм
Другие напряжения необходимо модифицировать самостоятельно
Выходное напряжение рассчитывается как 10 K/V
Например: 120K для 12V
50K для 5V
12K для 1,2 V

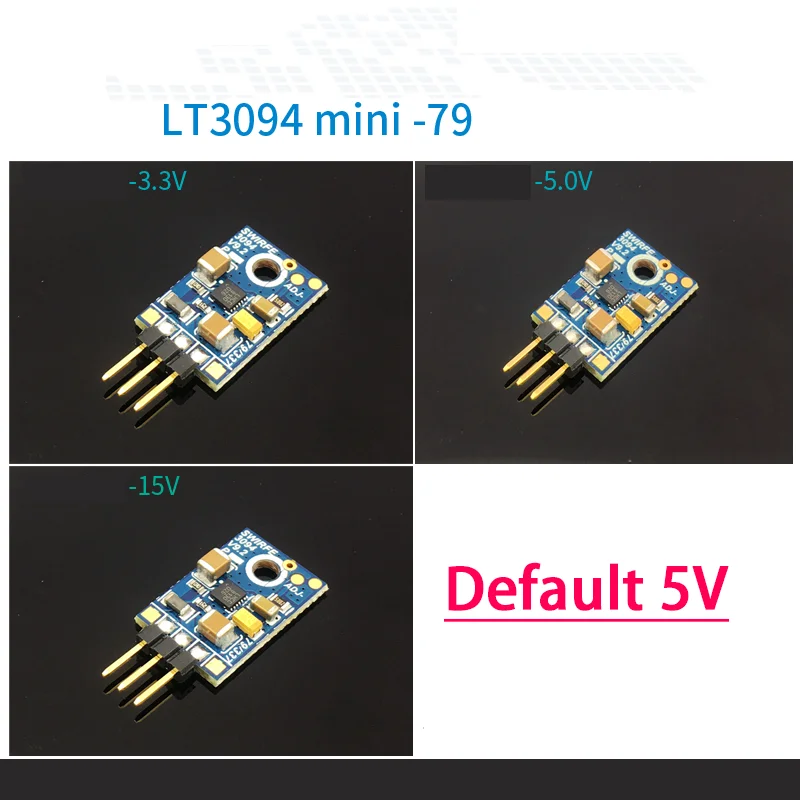

LT3094 модуль питания
Вход:-2 ~ -20 в
Выход: 0 ~-15 в/0,5a(По умолчанию-5 В)
Размер: 13x20 мм
Другие напряжения необходимо модифицировать самостоятельно
Выходное напряжение рассчитывается как 10 K/V
Например: 120K для-12V
50K для-5V
12K для-1,2 V
Описание штифта
VIN + pin: вход питания, максимальное входное напряжение-20 в.
Вин-штырь: вход питания, максимальное-20 в входное напряжение.
GND pin: power ground.
Vo + pin: выходная мощность, диапазон 0 ~ + 15 В, по умолчанию + 5 В Выходное напряжение.
Vo-pin: выходная мощность, диапазон 0 ~-15 в, выходное напряжение по умолчанию-5 В.
EN pin: не используется по умолчанию. Заземление, чтобы выключить выход, оставьте его открытым или подключите к входу VIN +, чтобы включить выход. В режиме ожидания штырь EN заземлен для снижения энергопотребления и энергосбережения.
EN-pin: по умолчанию не используется. Заземление, чтобы выключить выход, Оставьте его плавающим или подключите вход, чтобы включить выход. В режиме ожидания штырь EN заземлен для снижения энергопотребления и энергосбережения.
Ступня ADJ: по умолчанию не используется. Используйте этот штифт, когда несколько модулей соединены параллельно.
ADJ-pin: не используется по умолчанию. Используйте этот штифт, когда несколько модулей соединены параллельно.
VIOC pin: не используется по умолчанию. Он может использоваться для того, чтобы контролировать выходное напряжение зарядного устройства в предыдущем этапе 2-ступенчатый понижающий и уменьшить потерю тепла.
