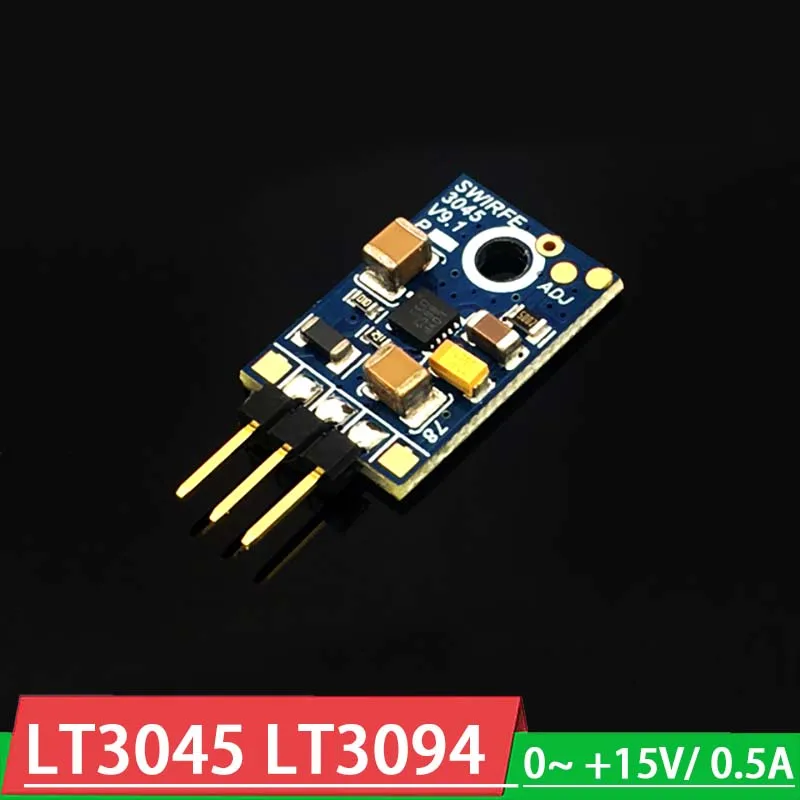

LT3045 LT3094 аудио Низкошумный линейный Регулируемый Модуль питания напряжения Положительныйотрицательный 0-15 в 5 в 12 В 15 В F DAC усилитель

LT3045 3094 аудио низкий уровень шума линейный Регулируемый блок питания

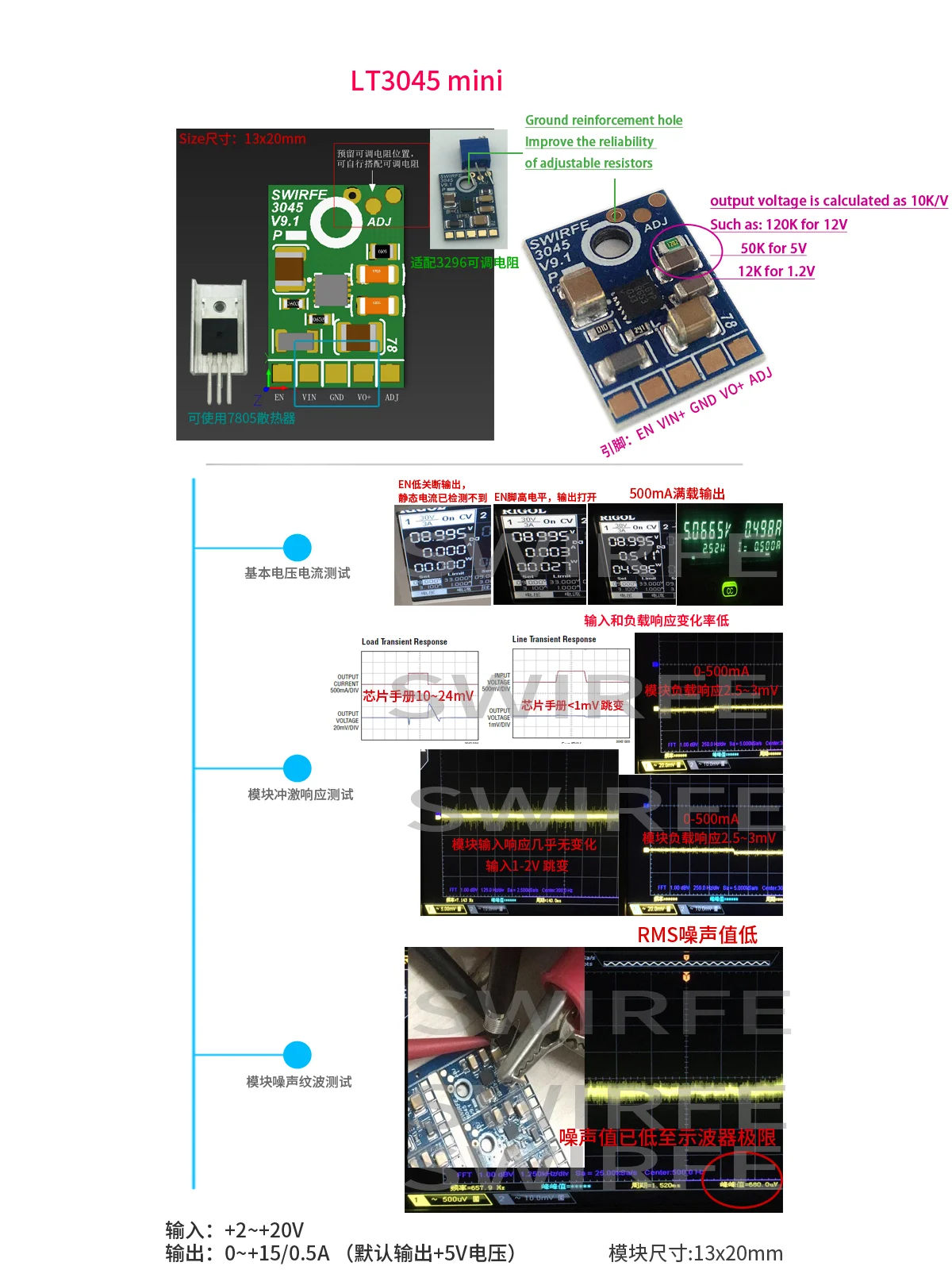

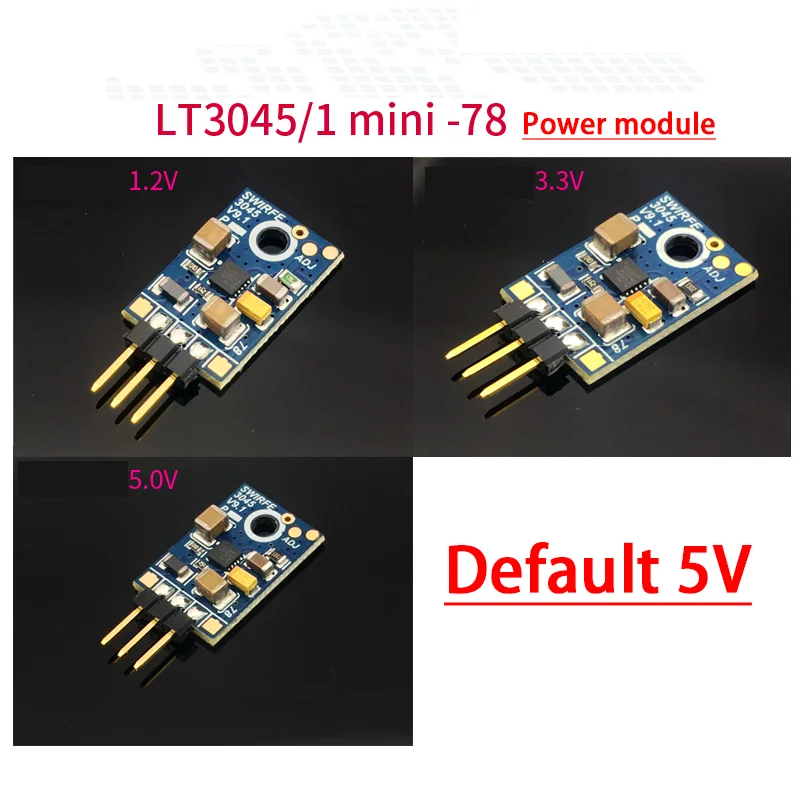

LT3045 модуль питания

Вход: + 2 ~ + 20 в

Выход: 0 ~ + 15V/ 0.5A(По умолчанию + 5 В)

Размер: 13x20 мм

Другие напряжения необходимо модифицировать самостоятельно

Выходное напряжение рассчитывается как 10 K/V

Например: 120K для 12V

50K для 5V

12K для 1,2 V

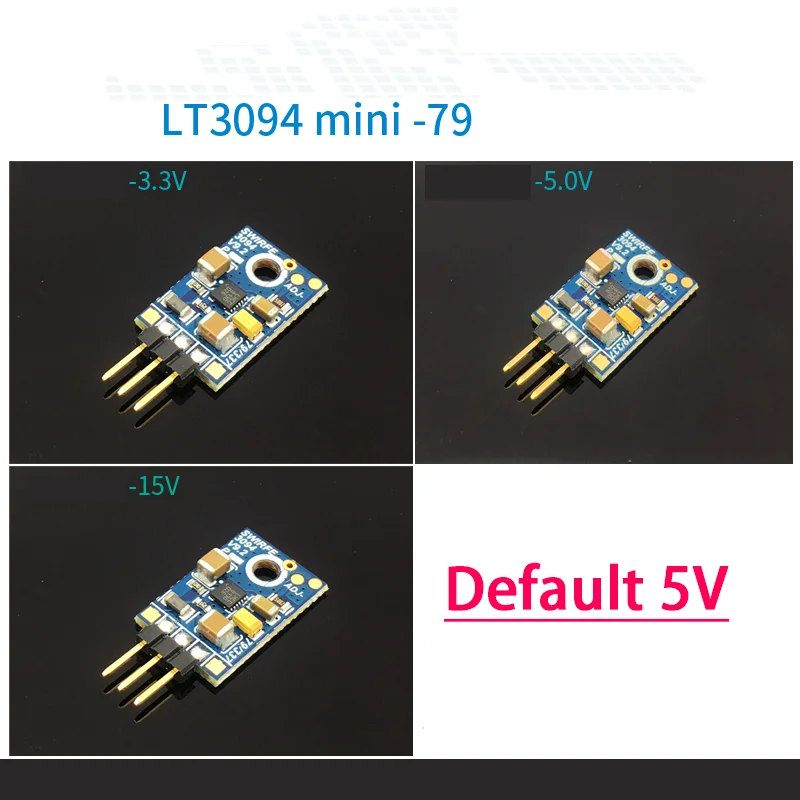

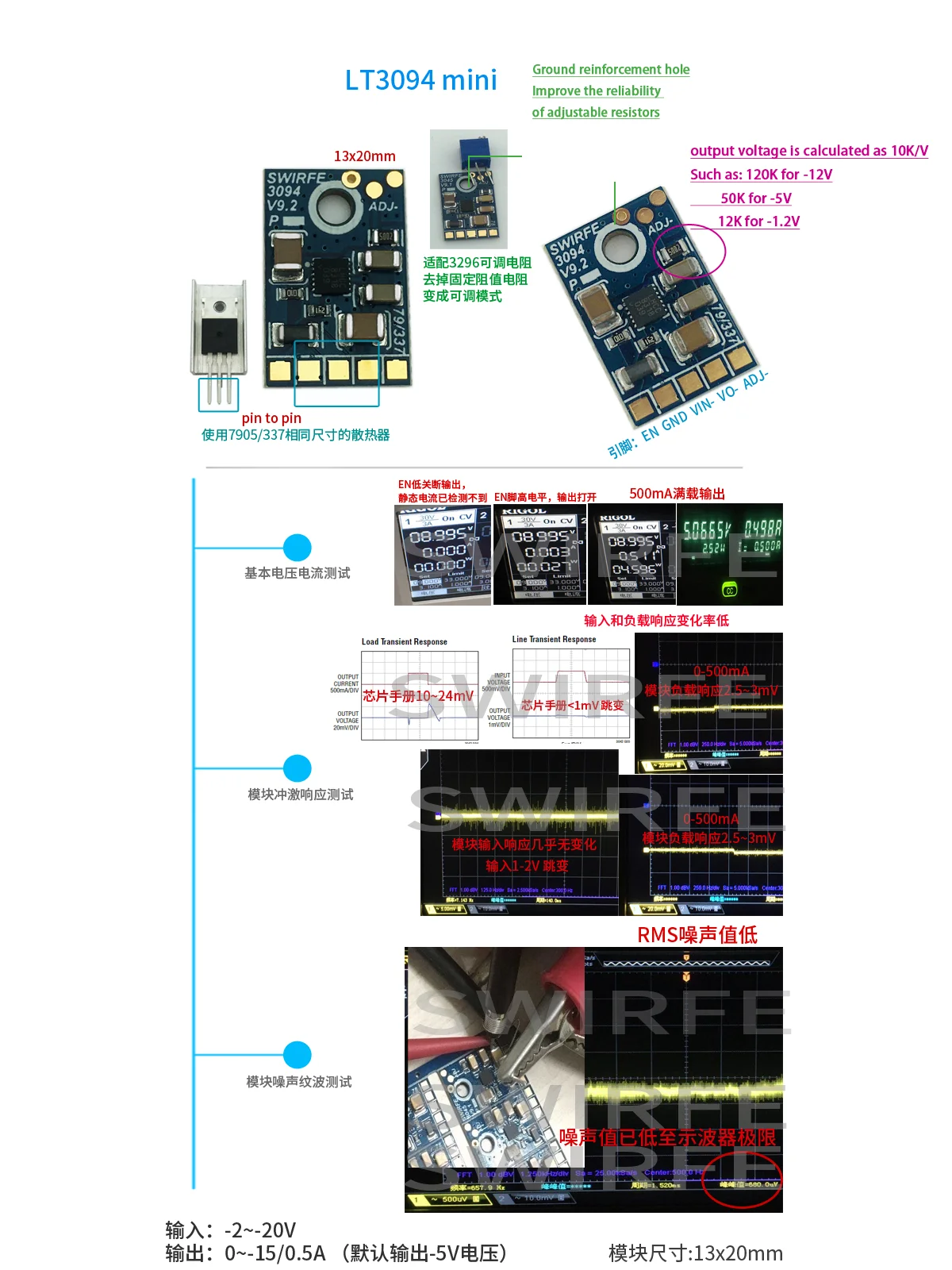

LT3094 модуль питания

Вход:-2 ~ -20 в

Выход: 0 ~-15 в/0,5a(По умолчанию-5 В)

Размер: 13x20 мм

Другие напряжения необходимо модифицировать самостоятельно

Выходное напряжение рассчитывается как 10 K/V

Например: 120K для-12V

50K для-5V

12K для-1,2 V

Описание штифта

VIN + pin: вход питания, максимальное входное напряжение-20 в.

Вин-штырь: вход питания, максимальное-20 в входное напряжение.

GND pin: power ground.

Vo + pin: выходная мощность, диапазон 0 ~ + 15 В, по умолчанию + 5 В Выходное напряжение.

Vo-pin: выходная мощность, диапазон 0 ~-15 в, выходное напряжение по умолчанию-5 В.

EN pin: не используется по умолчанию. Заземление, чтобы выключить выход, оставьте его открытым или подключите к входу VIN +, чтобы включить выход. В режиме ожидания штырь EN заземлен для снижения энергопотребления и энергосбережения.

EN-pin: по умолчанию не используется. Заземление, чтобы выключить выход, Оставьте его плавающим или подключите вход, чтобы включить выход. В режиме ожидания штырь EN заземлен для снижения энергопотребления и энергосбережения.

Ступня ADJ: по умолчанию не используется. Используйте этот штифт, когда несколько модулей соединены параллельно.

ADJ-pin: не используется по умолчанию. Используйте этот штифт, когда несколько модулей соединены параллельно.

VIOC pin: не используется по умолчанию. Он может использоваться для того, чтобы контролировать выходное напряжение зарядного устройства в предыдущем этапе 2-ступенчатый понижающий и уменьшить потерю тепла.
