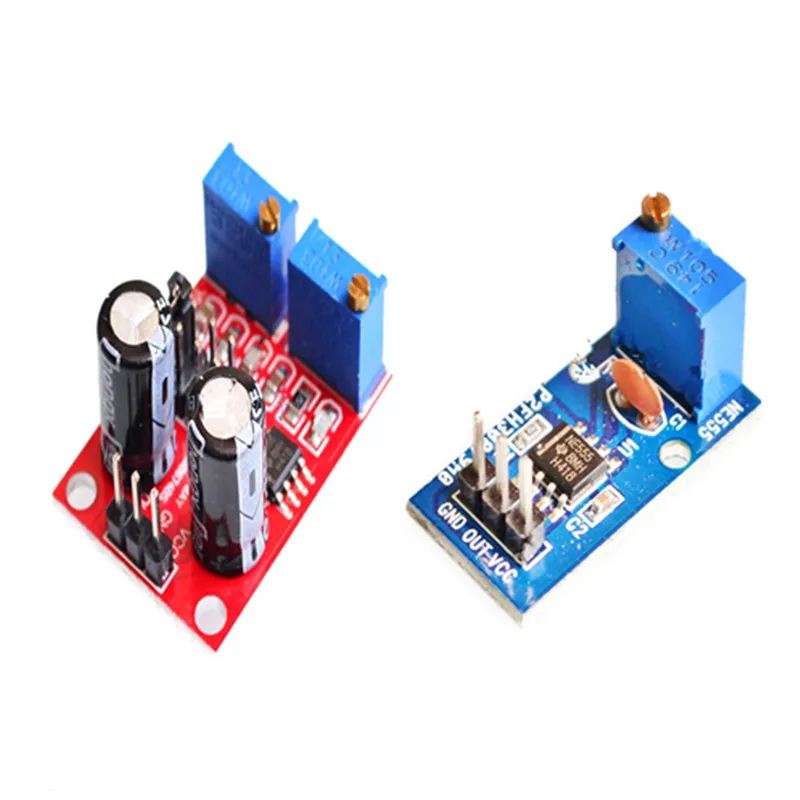

Модуль регулировки рабочего цикла частоты импульсов NE555, генератор прямоугольных сигналов 10 кгц-200 кГц для arduino, набор сделай сам

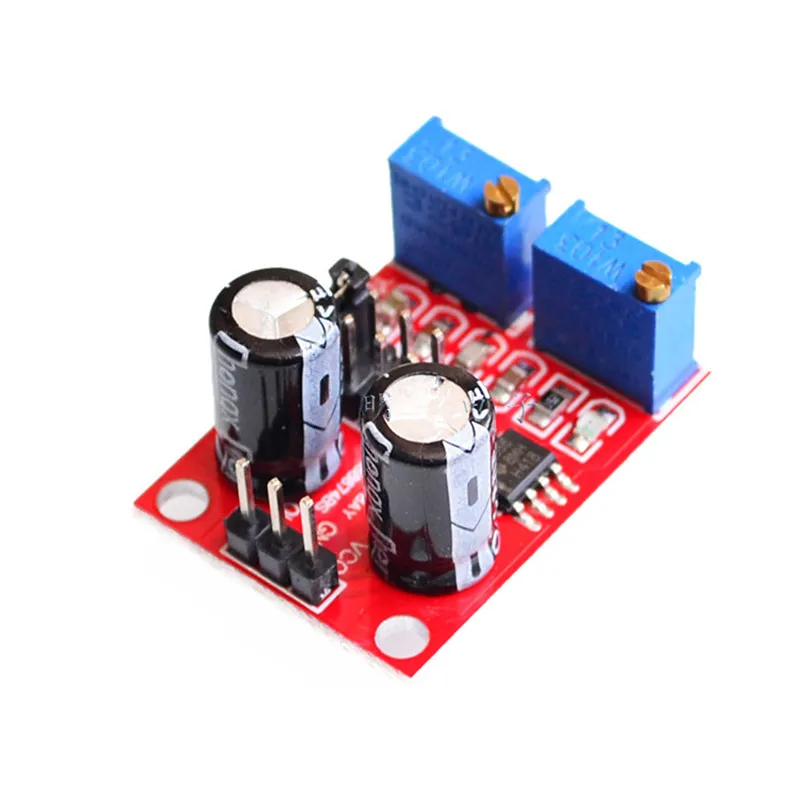

NE555-Red:

1. Размер: 3,1 см * 2,2 см 1, основной чип: NE555;

2. Входное напряжение: 5 в-15 В постоянного тока. Источник питания 5 В, выходной ток около 15 мА; Источник питания 12 В, выходной ток около 35 мА;

3. Входной ток: 100 мА

4. Выходная Амплитуда: от 4,2 в до V-PP в 11,4. (В зависимости от входного напряжения, выходная амплитуда будет отличаться)

5. Максимальный выходной ток: 15 мА (источник питания 5 В, на V-PP больше 50%), 35 мА (источник питания 12 В, на V-PP больше 50%)

Сфера применения этого модуля:

1 используется как генератор сигналов квадратной волны, генерирует сигнал квадратной волны, используемый для экспериментальной разработки.

2 для управления шаговым двигателем для генерации сигнала привода квадратной волны.

3 Регулируемый импульс, генерируемый для использования MCU.

4. Регулируемое генерация импульсов, связанная с схемой управления.

Преимущества: 1. Выход со светодиодной индикацией, нет прямого выхода (низкая громкость светодиодный Ода, высокая частота выключения светодиода относительно низкая, светодиодный мигает);

2, выбираемый диапазон частот выходного уровня, выходная частота более плавно регулируется; НЧ-Файл: 1 Гц ~ 50 Гц, если файл: 50 Гц ~ 1 кГц, высокочастотный Файл: 1 кГц ~ 10 кГц HF Файл: 10 кГц ~ 200 кГц

3. Рабочий цикл на выходе может быть точно настроен, рабочий цикл и частота отдельно не регулируются, регулировка рабочего цикла изменит частоту

4. Выходная частота регулируется; Период T = 0,7 (RA + 2 RB) C RA, RB 0-10K регулируется; Низкопрофильный, когда C = 0,001 мкФ; если стойки C = 0,1 мкФ; Высокочастотные файлы C = 1 мкФ; ВЧ-стойки C = 100 мкФ, поэтому частота волновых сигналов покупатели могут иметь собственные расчеты

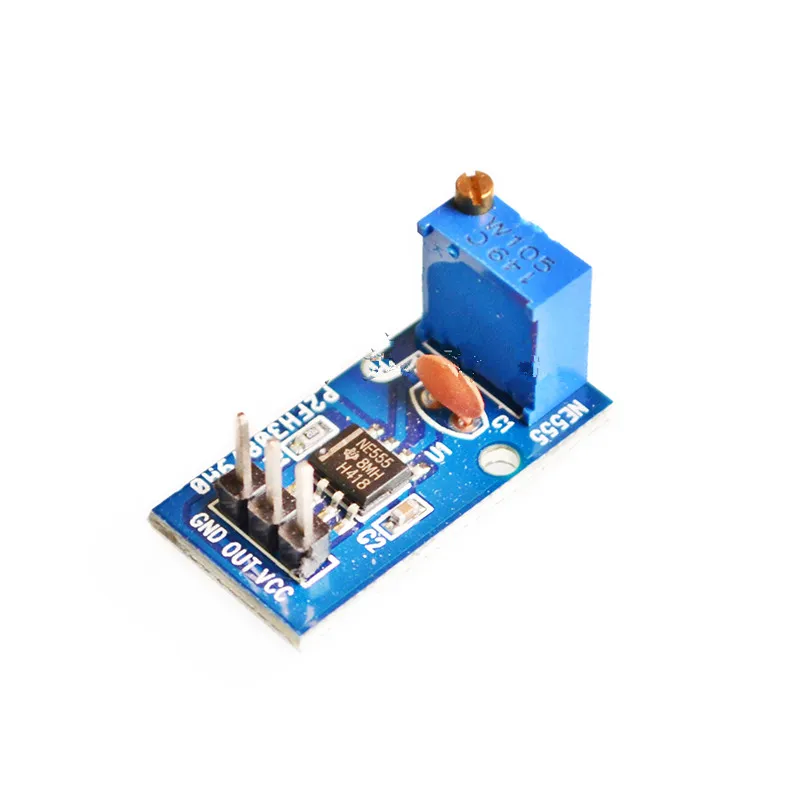

NE555-Blue:

1. Встроенный NE555 IC.

2. Одноканальный выходной сигнал, рабочий цикл на выходе около 50% квадратных волн.

3. Нагрузочный резистор пластины, отрегулируйте сопротивление для управления выходной частотой.

4. Встроенный индикатор питания. 5. Рабочее напряжение: 5 В ~ 12 В.
