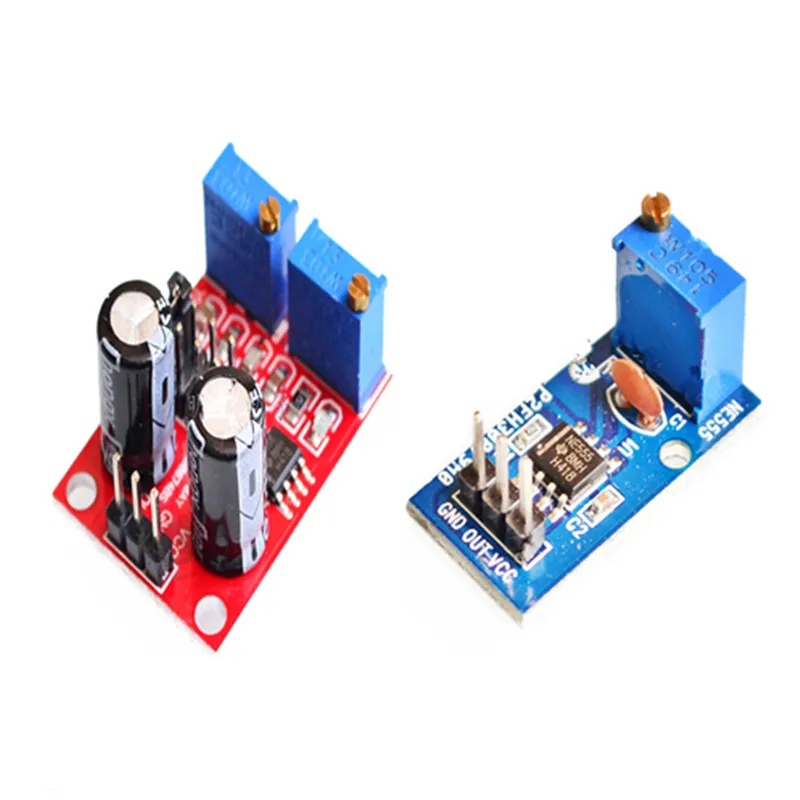

NE555 импульсная Частота Рабочий цикл Регулируемый Модуль 10 кГц-200 кГц генератор сигналов прямоугольной волны для arduino комплект для самостоятельной сборки

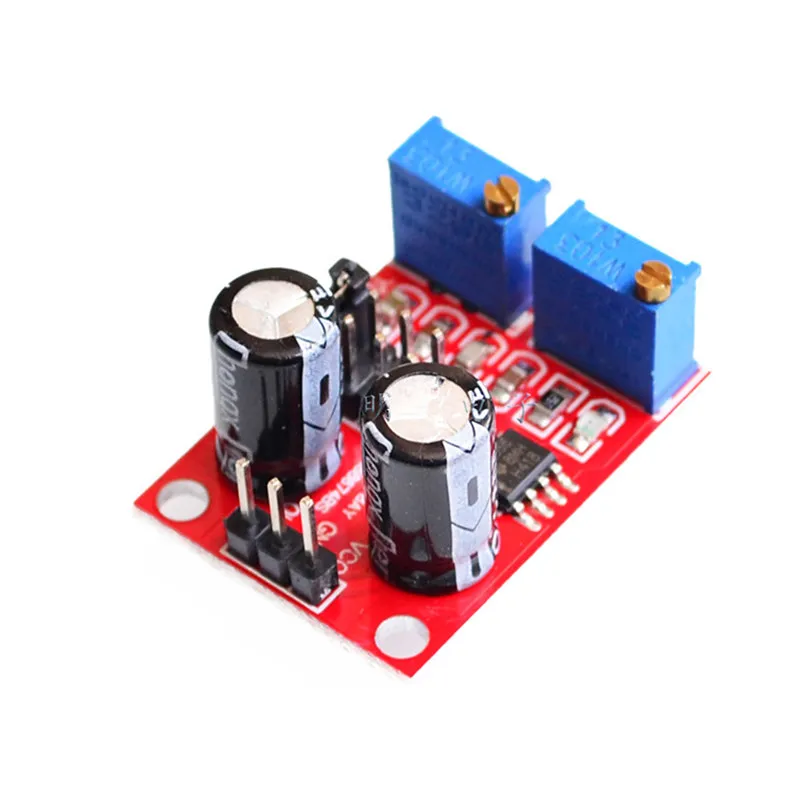

NE555-Red:

1, Размеры: 3,1 см * 2,2 см 1, основной чип: NE555;

2. Входное напряжение: 5V-15VDC. 5 в источник питания, выходной ток может около 15 мА; 12 в источник питания, выходной ток может около 35 мА;

3. Входной ток: 100 мА

4, амплитуда выходного сигнала: 4,2 V V-PP до 11,4 V V-PP. (Различные в зависимости от входного напряжения, амплитуда выхода будет отличаться)

5, максимальный выходной ток: 15 мА (5 в источник питания, V-PP больше 50%), 35 мА (12 в источник питания, V-PP больше 50%)

Область применения этого модуля:

1 используется в качестве генератора сигналов квадратной волны генерирует квадратный волновой сигнал, используемый для экспериментальной разработки.

2 для привода шагового двигателя для генерации сигнала квадратной волны.

3 настраиваемых импульсов, генерируемых для использования MCU.

4 регулируемые импульсные генерации, связанные схемы управления.

Преимущества: 1, выход с Светодиодный индикатор, нет выход простой (Ближний свет светодиодный объем, высокий светодиодный Выкл частоты сравнительно низкая, светодиодный мигает);

2, выходной уровень выбирается Частотный диапазон, выходная частота более непрерывно регулируется; LF файл: 1 Гц ~ 50 Гц, если файл: 50 Гц ~ 1 кГц высокочастотный Файл: 1 кГц ~ 10 кГц HF Файл: 10 кГц ~ 200 кГц

3, Выходной рабочий цикл может точно настроить, рабочий цикл и частота не регулируются отдельно, регулировка рабочего цикла изменит частоту

4, выходная частота регулируется; Период T = 0,7 (RA + 2 RB) C RA, RB составляет 0-10K Регулируемая; Низкий профиль в тех случаях, когда C = 0,001 мкФ; если киосков C = 0,1 мкФ; Высокочастотный файл C = 1 мкФ; ВЧ киосков C = 100 мкФ, таким образом, частота сигнала покупатели могут Собственные расчеты

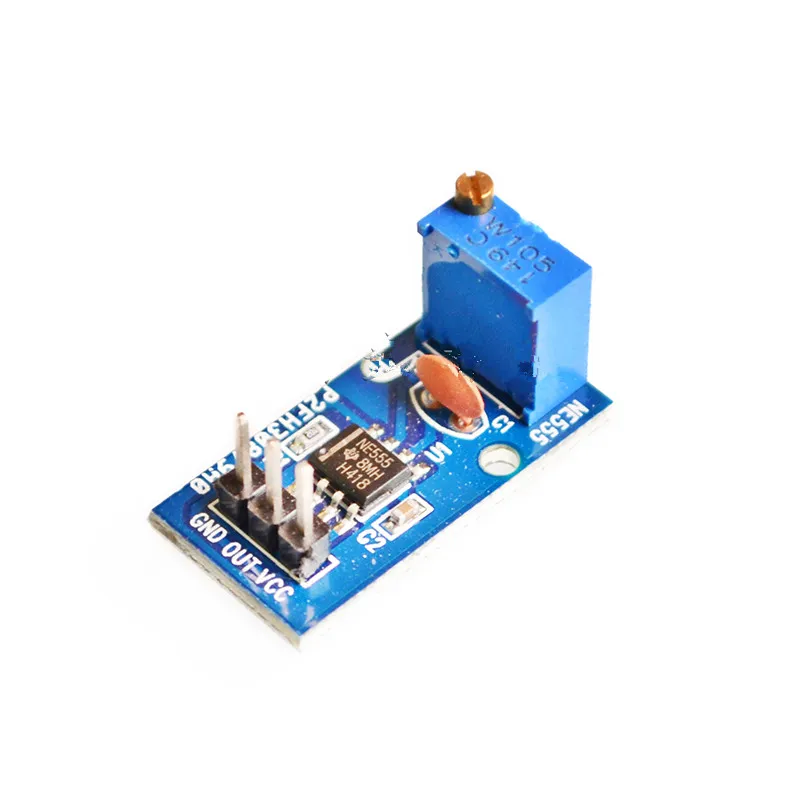

NE555-Blue:

1. Бортовой NE555 IC.

2. Выход одноканального сигнала, Выходной рабочий цикл около 50% квадратных волн.

3. Пластинчатый резистор, регулируйте сопротивление для контроля выходной частоты.

4. Бортовой индикатор питания. 5. Рабочее напряжение: 5 В ~ 12 В.
