Raspberry Pi 4B X862 V2.0 M.2 NGFF 2280 SATA плата SSD + X735 Мощность Управление доска + металлический чехол + Тип-C Питание

Примечания:

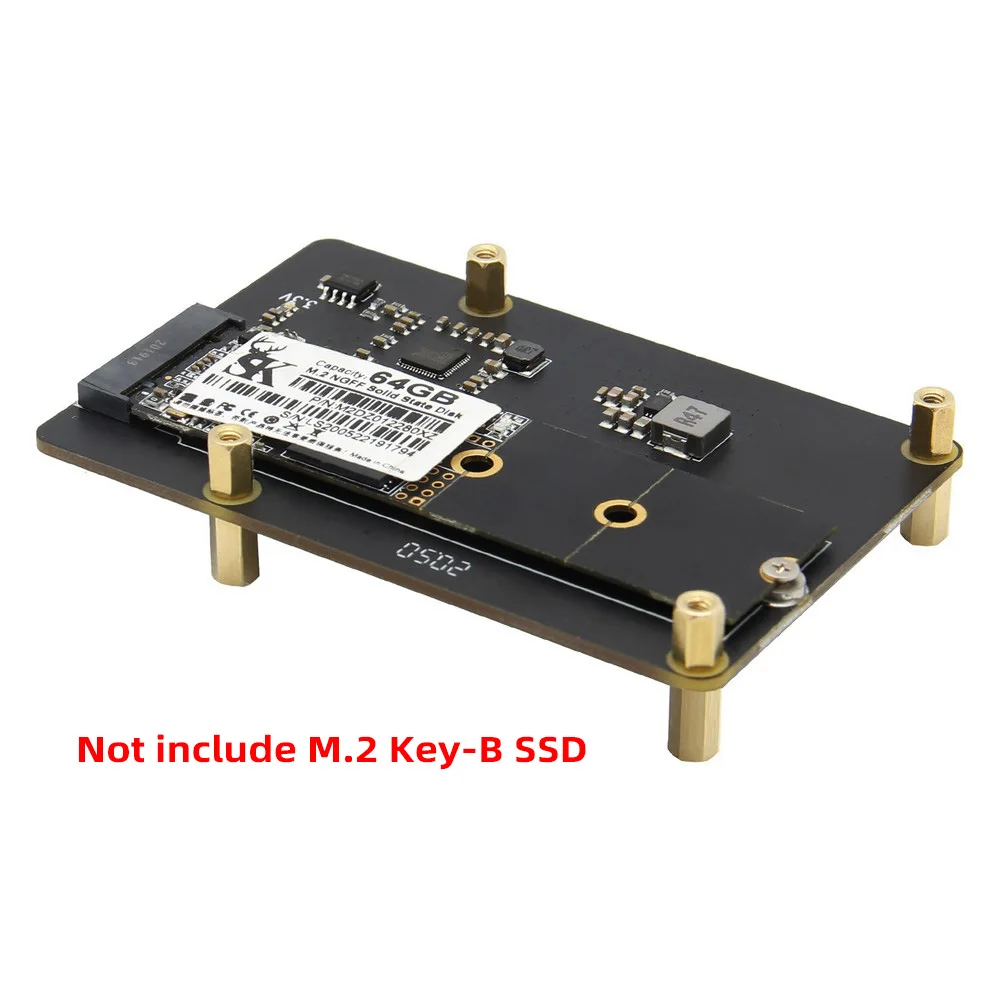

Не включает Raspberry Pi 4 и M.2 Key-B SSD

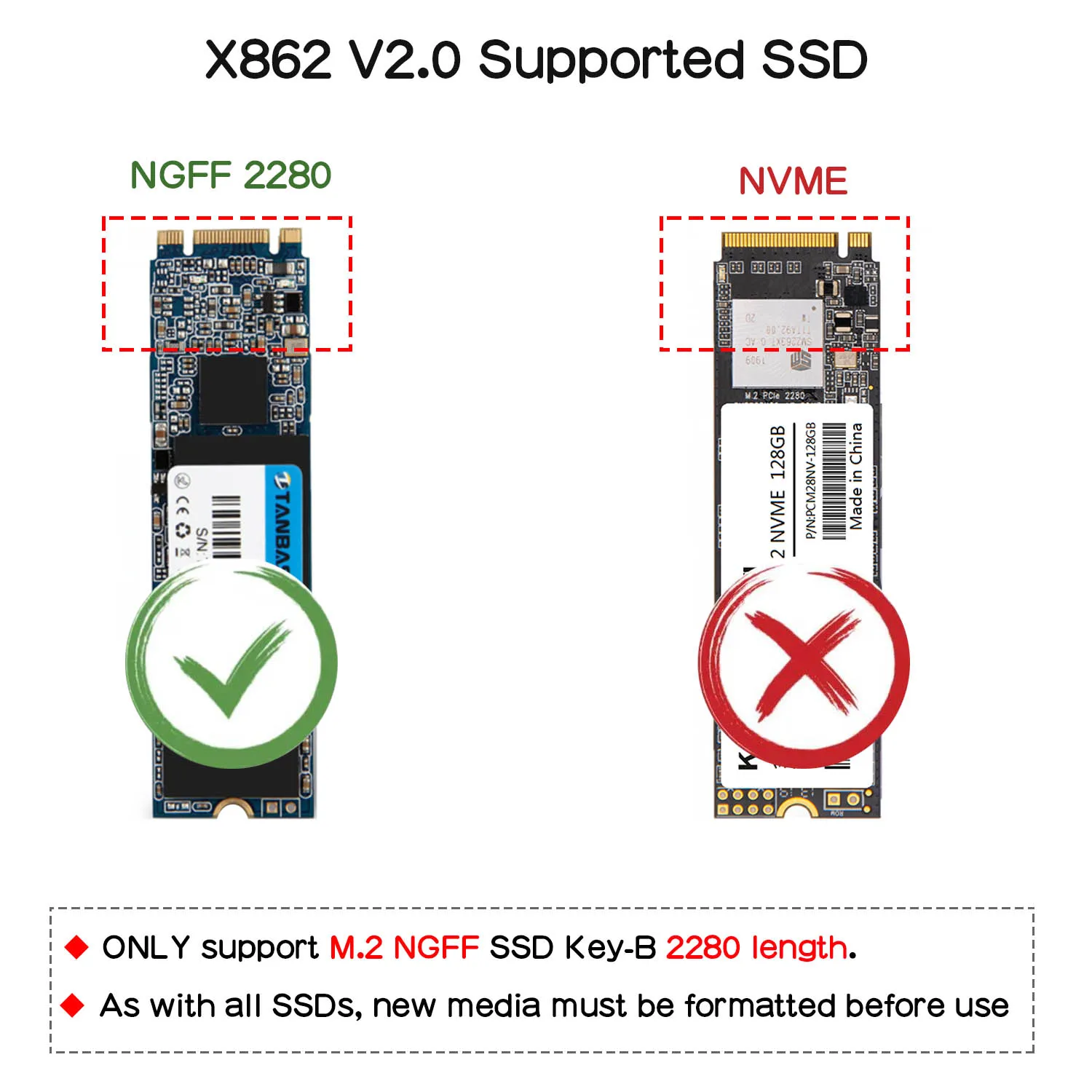

Совместим только с 2280 длины SSD Key-B

Совместим только с SSDs M.2 NGFF SATA, не совместим с SSDs NVMe M.2

Как и во всех SSD, перед использованием необходимо отформатировать новые носители

Твердотельные накопители используют исключительно Высокопроизводительные накопители, которые будут работать горячо при нагрузке

Более старые накопители SSD с менее эффективным флеш-накопителем могут не работать, а также новые накопители

Подходящий металлический чехол:

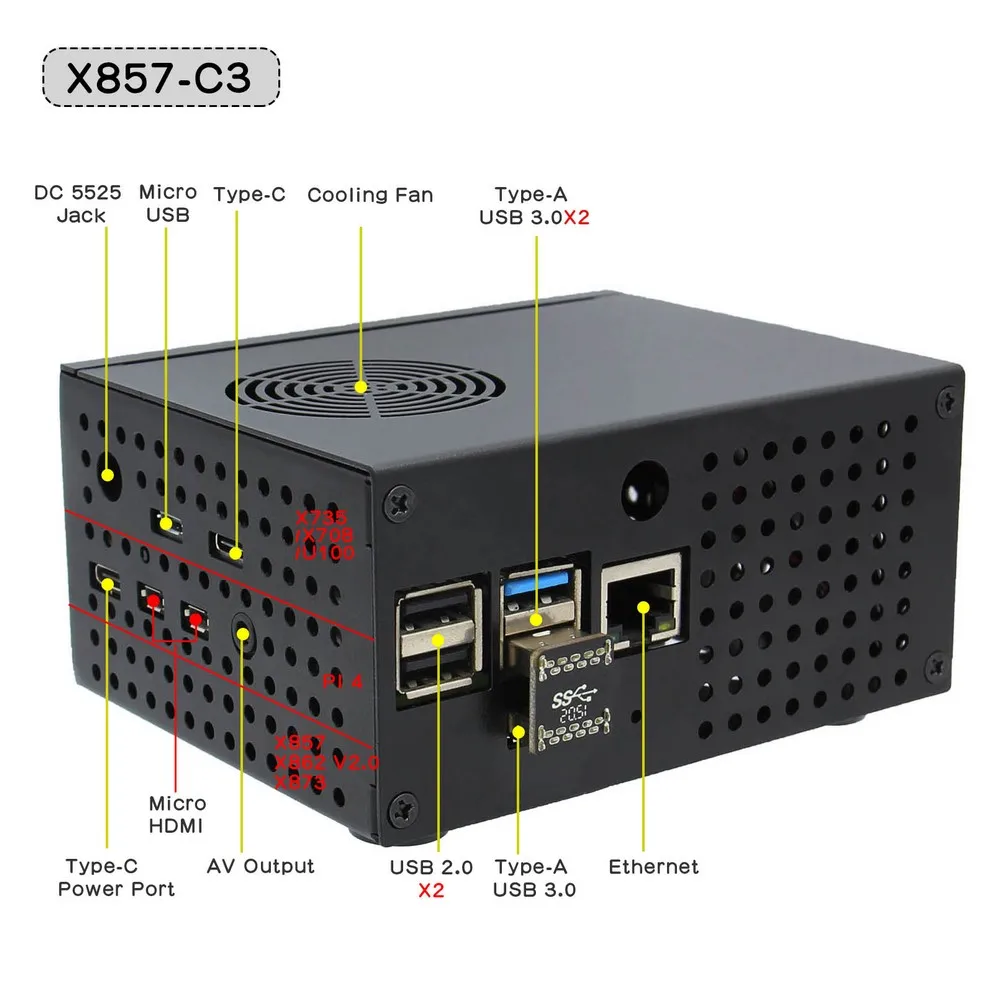

Если вы используете X857-C3 металлический чехол, он не будет поддерживать 2,4 ГГц, пожалуйста, попробуйте использовать Wi-Fi 5 ГГц Диапазон вместо этого. Чехол X857-C1 не поддерживает X862 V2.0

Вики:

Https://wiki.geekworm.com/X862_V2.0

Https://wiki.geekworm.com/X735

Https://wiki.geekworm.com/X857-C3

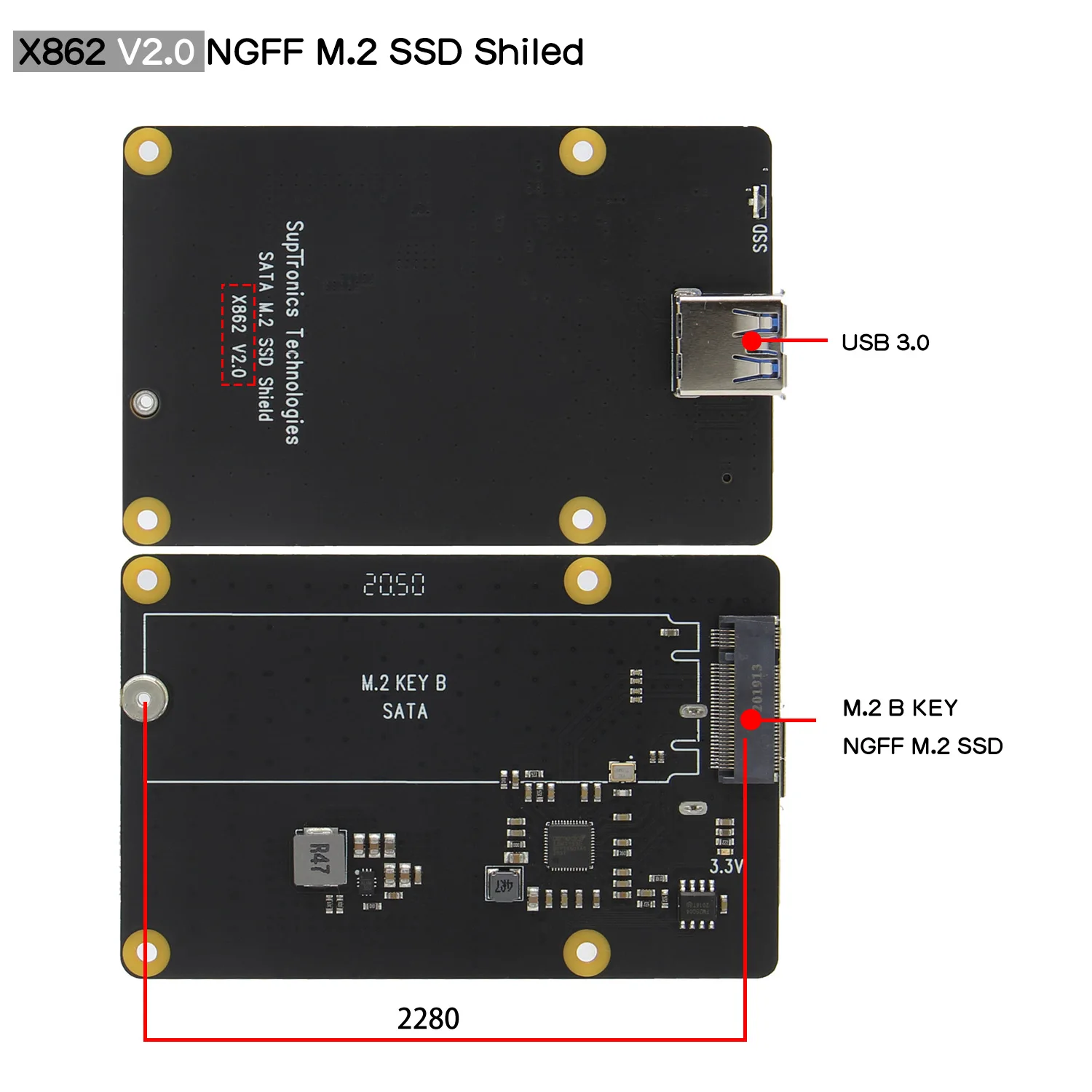

X862 V2.0 обзор платы:

Это новая Обновленная версия X862 V2.0 от X862 V1.0. Мы решаем проблему помех EMC между устройством Raspberry Pi 4 и USB3.0.

X862 V2.0 M.2 NGFF SATA SSD Shield предназначен для Raspberry Pi 4 model B, он обеспечивает полное решение для хранения Raspberry Pi 4. Новый X862 V2.0 поддерживает только M.2 NGFF SSD Key-B 2280 длины. Поддержка UASP X860 V2.0.

Операционная система:

Все операционные системы Raspberry Pi

Ключевые особенности:

Идеальное решение для хранения Raspberry Pi 4 - M.2 NGFF SATA SSD Shield

Поддерживает до 2 ТБ M.2 NGFF SSD твердотельный накопитель

Поддерживает только M.2 NGFF SSD 2280 длины

Поддержка UASP для Raspberry Pi 4

Интегрированный контроллер моста USB 3,1 Gen1 to SATA 6 ГБ/сек.

Интегрированный, и он имеет высокую эффективность понижающий преобразователь, 3,3 V Макс 4A для питания SSD

Подключение USB3.1 Gen1 5 ГБ/сек. обеспечивает функциональность plug-and-play на вашем Raspberry Pi 4

Позволяет загружать ОС с жесткого диска/SSD для более быстрого открытия приложений, веб-обслуживания и копирования файлов (см. Примечание 2)

Светодиодный синий индикатор показывает состояние привода

Специально сделанный джемпер USB3.1 для подключения к Raspberry Pi-не требуется кабелей!

Полностью совместим с X735 для интеллектуального управления питанием и охлаждения Raspberry Pi

Полностью совместим с X710 для широкого входного напряжения (6 ~ 36 В) и интеллектуального управления питанием

Полностью совместим с X765 для питания через Ethernet (POE, 5V 5A)

Полностью совместим с X728 для источника бесперебойного питания (18650 UPS, 5,1 V 8A, smart power mgmt)

Спецификация:

Источник питания: 5Vdc +/-5%, питание ed через USB порт от Raspberry Pi 4

Порты и разъемы:

Разъем USB-USB 3,0 type A x1

67Pin M.2 разъем P = 0,5 мм, h3.2мм, ключ B x1

Размер печатной платы 87 мм x 56 мм

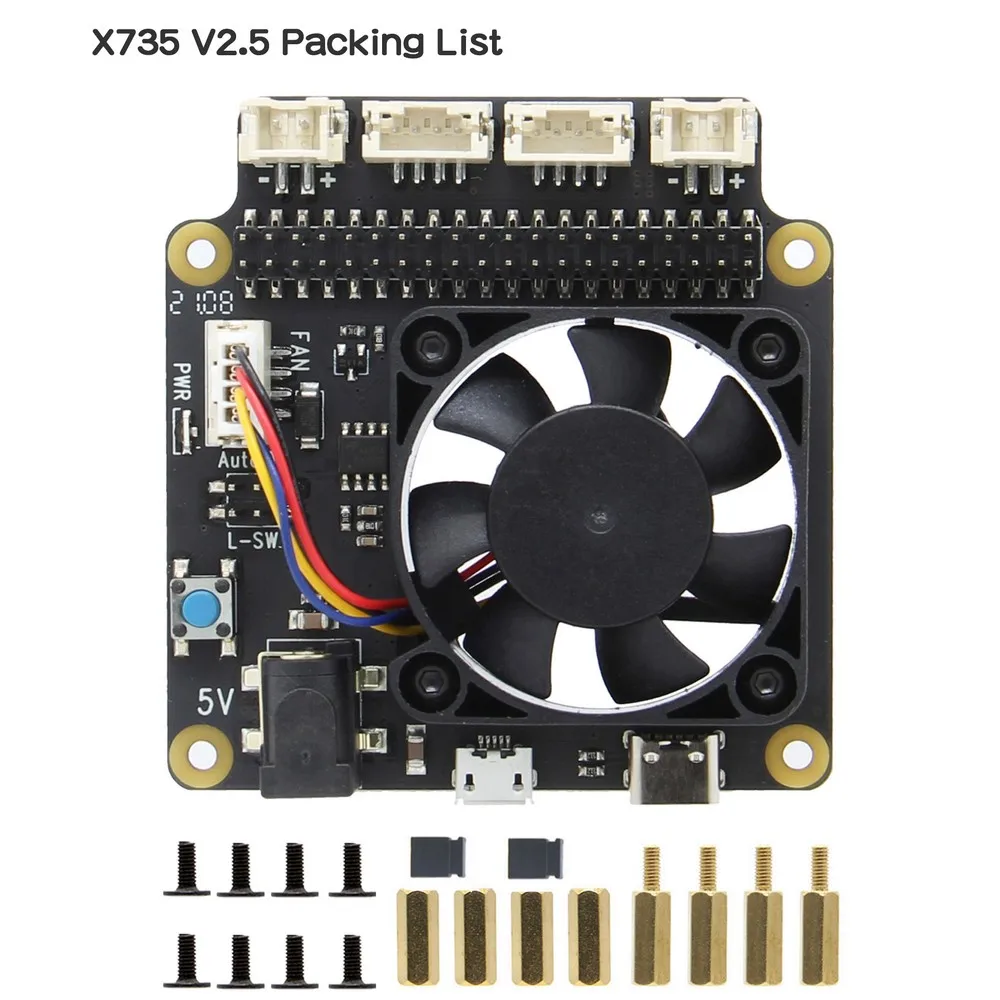

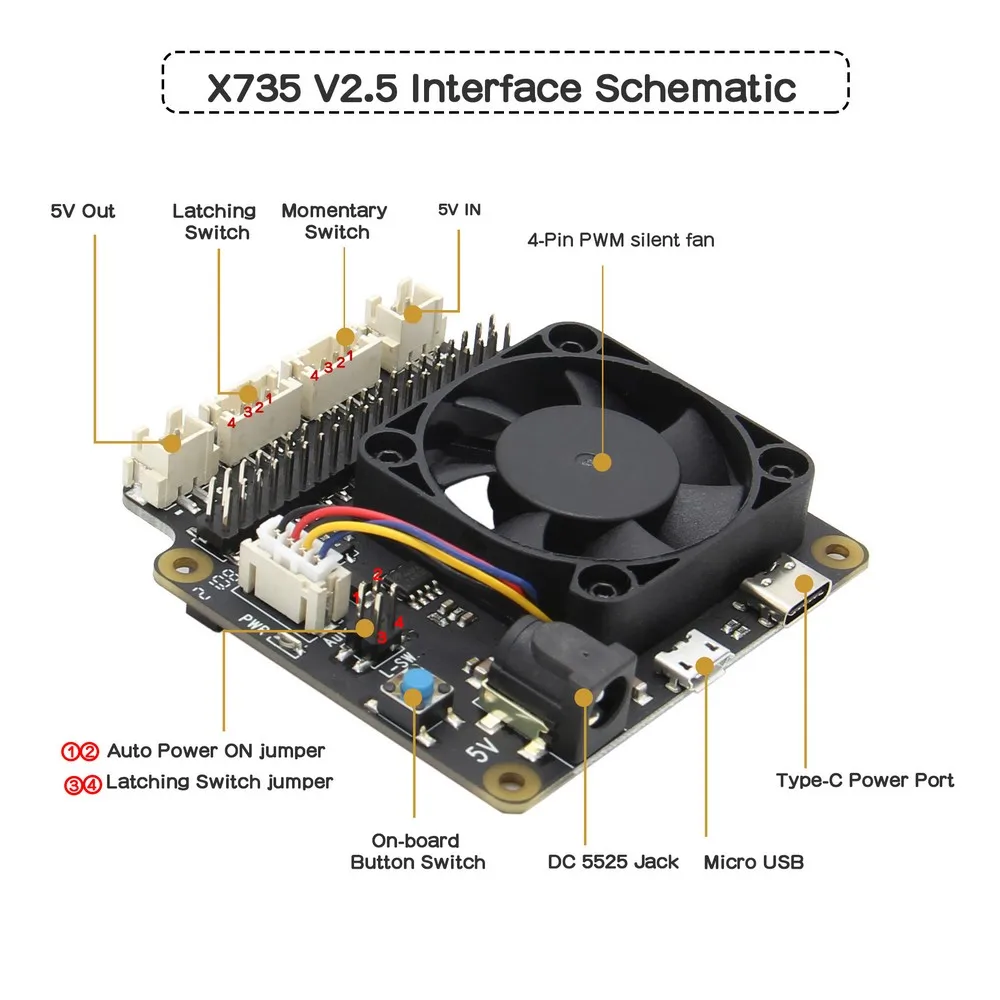

X735 V2.5 обзор платы:

Некоторые новые особенности X735 v2.5:

Используйте бесшумный вентилятор охлаждения PWM, а Поддержка скорости вентилятора управляется по сценарию, поддерживает скорость чтения вентилятора, и мы предоставляем образец кода python.

Необходимо установить скрипт оболочки, чтобы вентилятор PWM работал нормально, так как это вентилятор PWM, обратитесь к программному обеспечению X735 V2.5

Поддержка функции TRUE AUTO ON (в старой версии Функция управления питанием отключена, если включена функция AUTO ON)

Учитывая, что некоторые клиенты используют X735 вместе с другим DAC shield, мы отрегулировали используемые GPIO контакты.

Установите скрипт оболочки, чтобы получить безопасную функцию отключения. Пожалуйста, обратитесь к программному обеспечению X735 V2.5

Извлеките 2pin кабель питания из X735 v2.5

Никаких изменений в размере.

Примечание:

Полная мощность через программное обеспечение не поддерживается при использовании выключателя питания

Не наносите питание на Raspbeery Pi через разъем Micro-USB Pi

Особенности:

Интеллектуальное и безопасное управление питанием

Оснащен мгновенной кнопкой и переключателем блокировки для легкого управления питанием

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания, чтобы включить

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение 1 ~ 2 секунд для перезагрузки

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение 3-7 секунд для обеспечения безопасного отключения

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания и удерживайте в течение более 8 секунд, чтобы выключить работу

Поддерживает безопасное отключение и полную мощность через программное обеспечение

Встроенный переключатель, удобный для выбора фиксации или мгновенного выключателя питания

Нажмите на выключатель питания один раз, чтобы включить и снова осуществить безопасное выключение

Встроенный светодиодный индикатор показывает состояние включения, перезагрузки и выключения питания

Встроенные разъемы PH2.0 позволяют использовать внешний переключатель блокировки или мгновенную кнопку

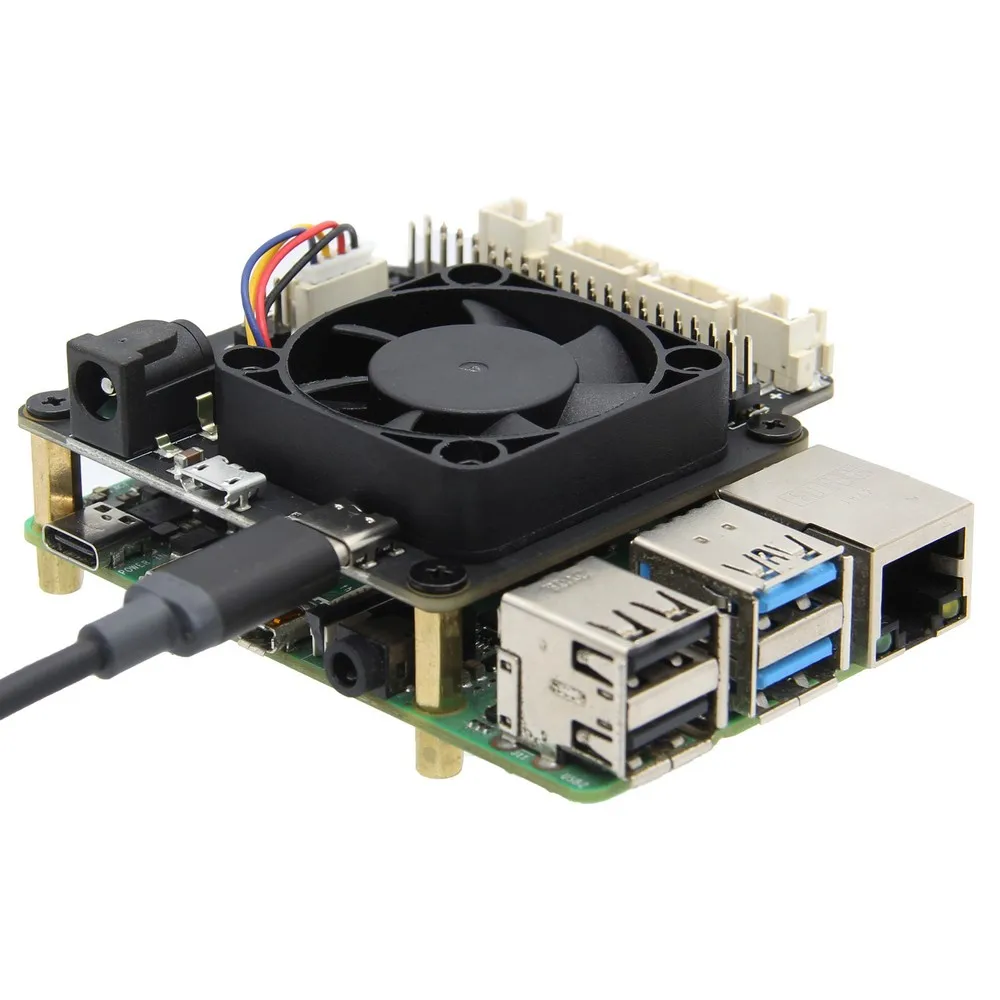

Полномочия Raspberry Pi через 40-штыревой разъём-без каких-либо дополнительных кабелей требуется

Позволяет вводить питание через разъем постоянного тока или разъем Micro-USB или разъем XH2.54

Позволяет выходная мощность через XH2.54 резьбой раструбного соединения для или 40-штыревой разъём

Вентилятор охлаждения PWM для X735 V2.5

Специальный вентилятор охлаждения PWM для Raspberry Pi

Поток воздуха до 6,01cfm и максимальная скорость 5000 об/мин

Плавная регулировка ШИМ обеспечивает спокойный опыт

Скорость чтения вентилятора в реальном времени

Программируемая температура и скорость вентилятора

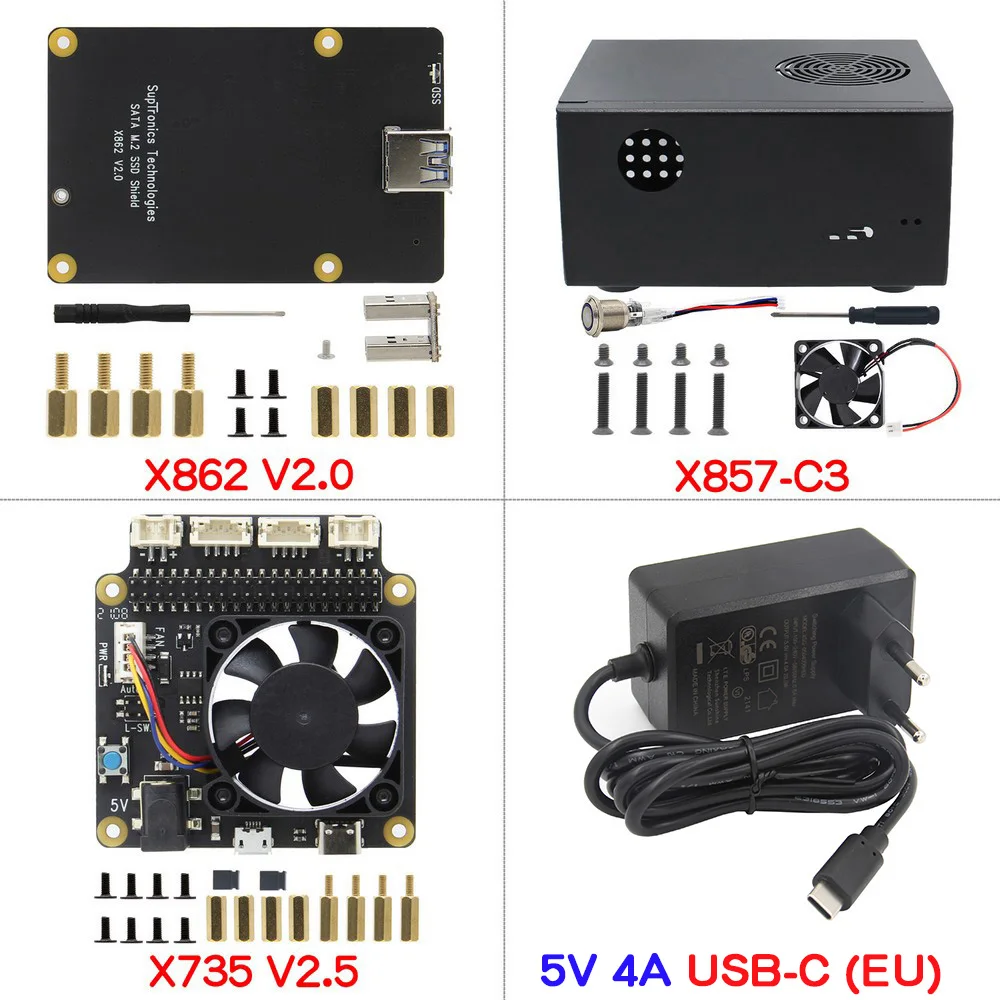

Упаковочный лист:

В комплекте 1:

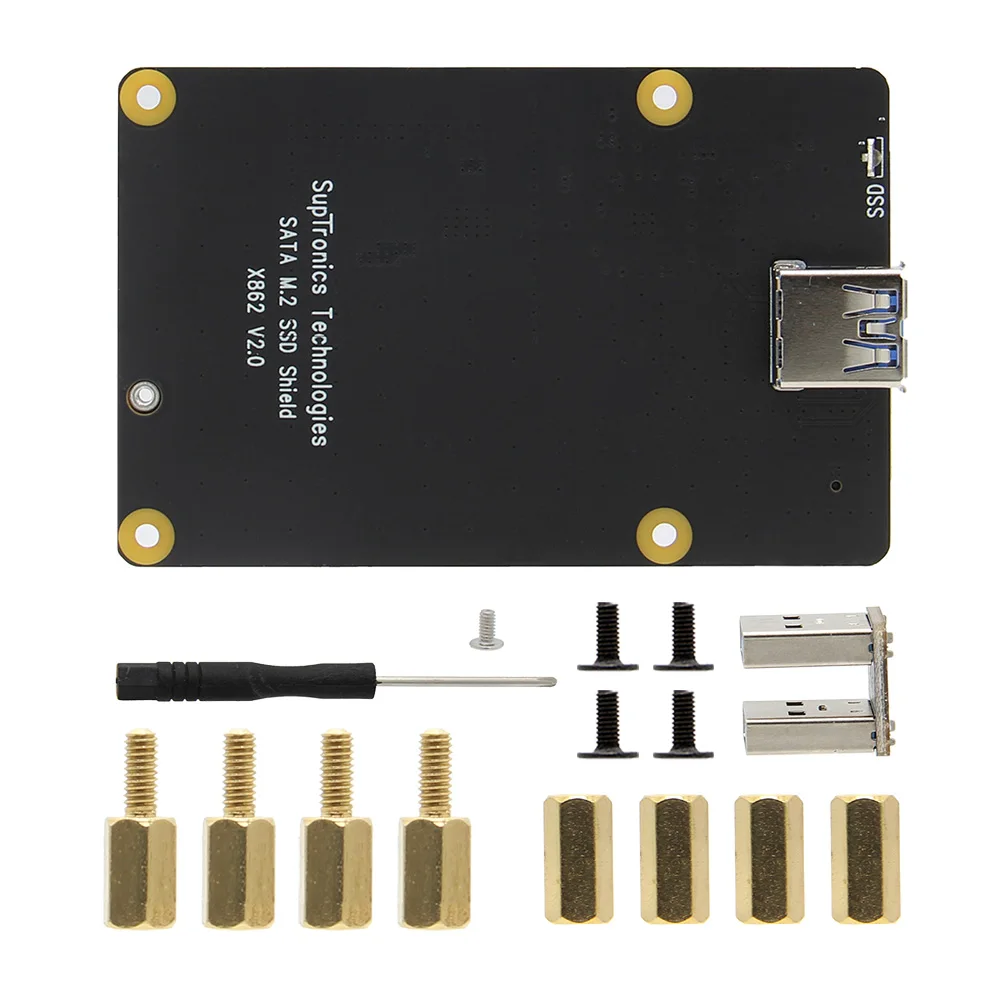

1 x X862 M.2 NGFF SATA SSD щит

Плата X735-1 шт.

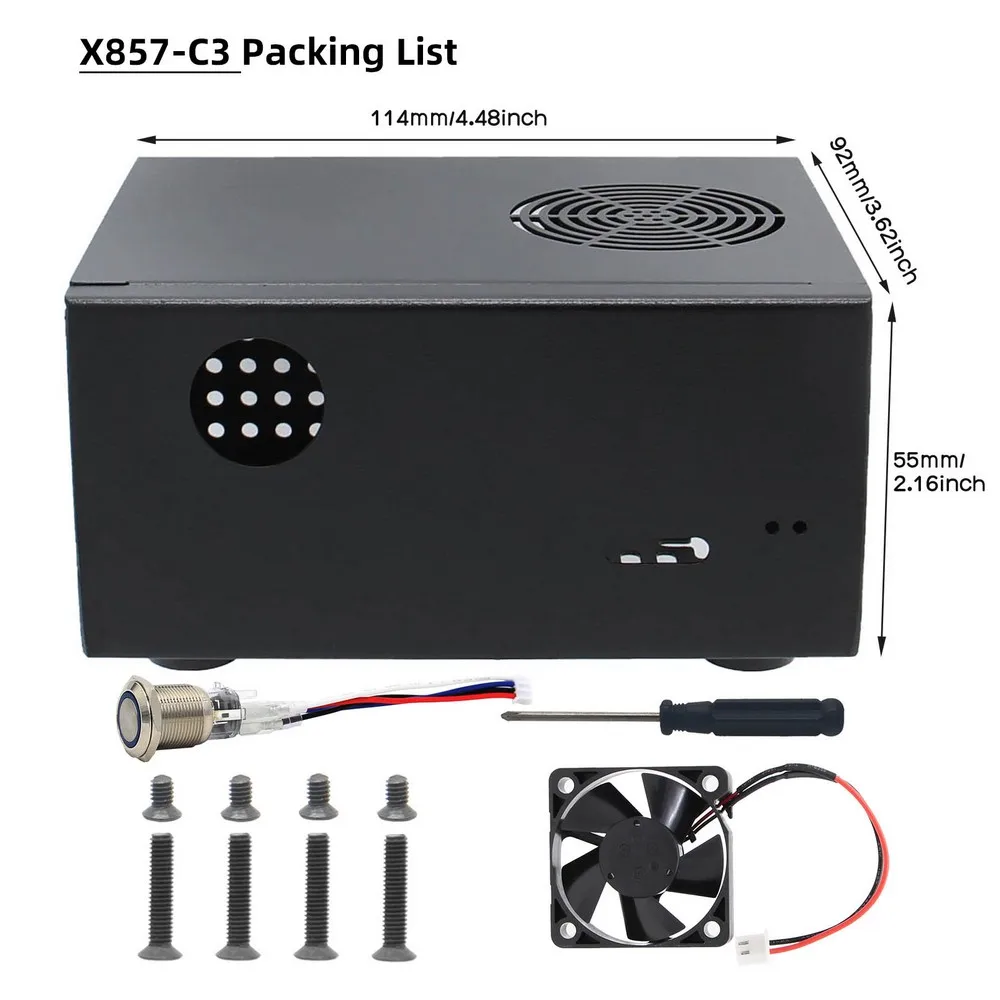

Металлический чехол для X857-C3 с вентилятором-1 шт.

В комплекте 2:

1 x X862 M.2 NGFF SATA SSD щит

Плата X735-1 шт.

Металлический чехол для X857-C3 с вентилятором-1 шт.

1 x Блок питания Type-C 5V 4A(EU)

В комплекте 3:

1 x X862 M.2 NGFF SATA SSD щит

Плата X735-1 шт.

Металлический чехол для X857-C3 с вентилятором-1 шт.

1 x источник питания Type-C 5V 4A(US)
