Плата расширения для управления питанием Raspberry Pi 4 X735 V2.5 и охлаждающего вентилятора PWM с безопасным отключением для Raspberry Pi 4B 3B + 3B 2B

[Примечание]

Пожалуйста, свяжитесь с намиОтправьте вместе 2-контактный кабель питанияС X735,Если X735 будет работать с X835/X832.

Необходимо установитьСкрипт для включения работы вентилятора PWMХорошо, так как это ШИМ-вентилятор, смотрите:По X735 V2.5

Полное отключение через программное обеспечение не поддерживается при внешней фиксации переключателя

Не подключайте питание к вашей Raspberry beery Pi через разъем Micro-USB Pi

Вики для справки:Распберрипииз/x735

[Упаковочный лист (не включает плата RPi)]

Комплект 1:

1 x плата X735 V2.5

8 x винт m2, 5*6

4 x разделитель F/M?M2, 5*12 + 6

4 x разделитель F/F M2, 5*1

Комплект 2:

1 x плата X735 V2.5

8 x винт m2, 5*6

4 x разделитель F/M?M2, 5*12 + 6

4 x разделитель F/F M2, 5*1

1 х Мгновенный Переключатель

Комплект 3:

1 x плата X735 V2.5

8 x винт m2, 5*6

4 x разделитель F/M?M2, 5*12 + 6

4 x разделитель F/F M2, 5*1

1 х фиксирующий переключатель

[Обновление? История] [Обзор]

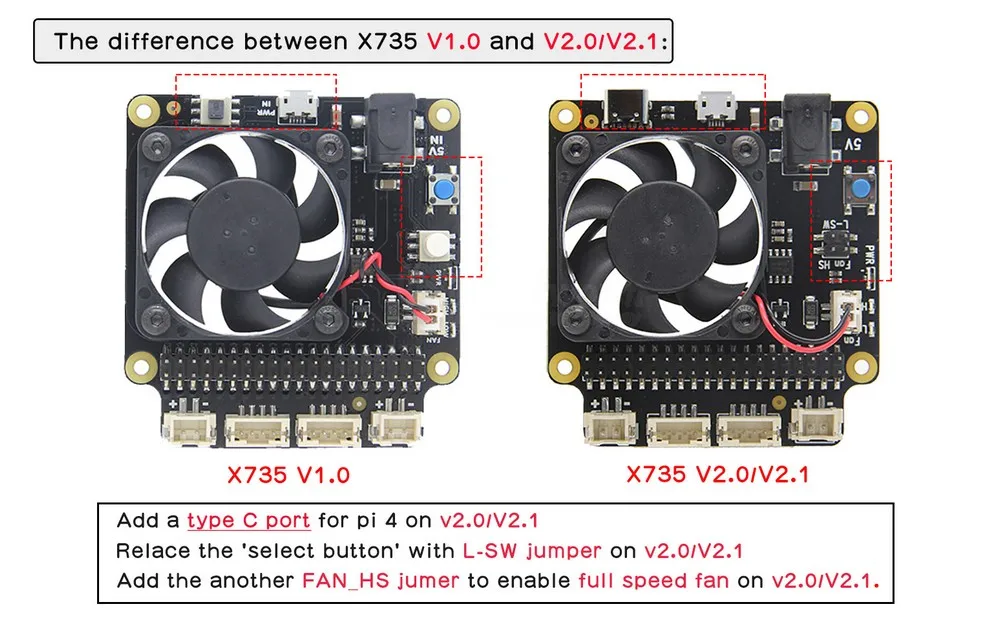

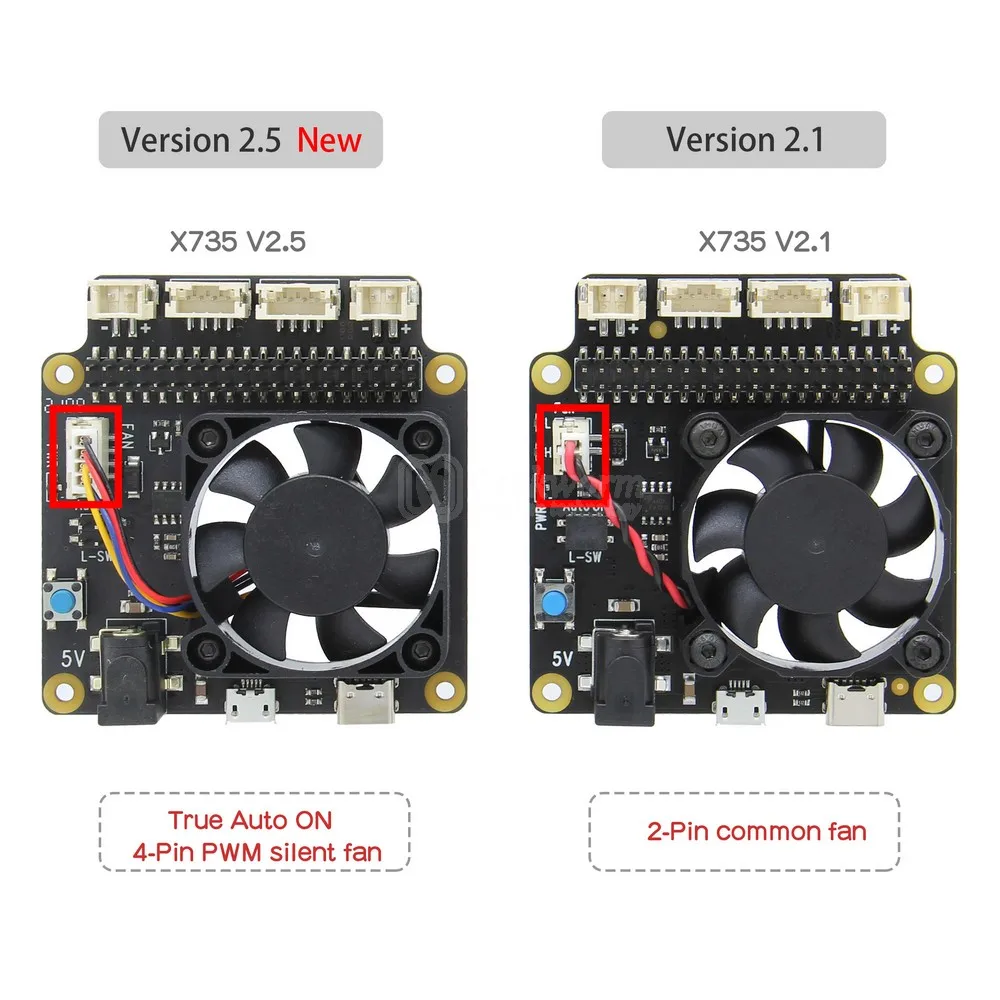

X735 обновлен до V2.5, что обновляет вентилятор до 4-контактного бесшумного вентилятора PWM.

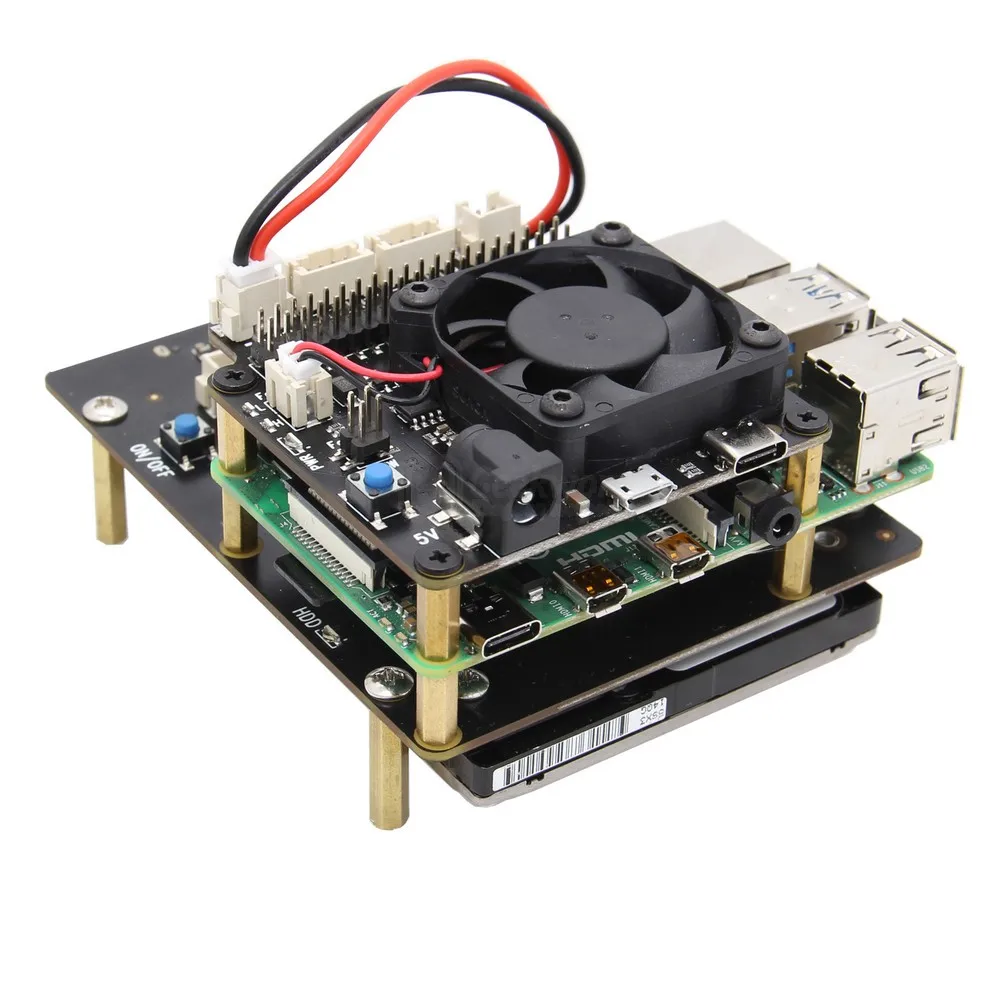

X735-это многофункциональная Плата расширения для всех текущих моделей Raspberry Pi с 40-контактным разъемом. Он обеспечивает интеллектуальное и безопасное управление питанием, безопасное отключение и полное отключение питания с помощью программного обеспечения, автоматический вентилятор с контролем температуры, который позволяет использовать Raspberry Pi в экстремальных условиях, включая среды с очень высокими температурами. X735 также сохраняет за собой 40-контактный разъем, который может быть сложен с другими платами для аксессуаров Raspberry Pi для улучшенного применения.

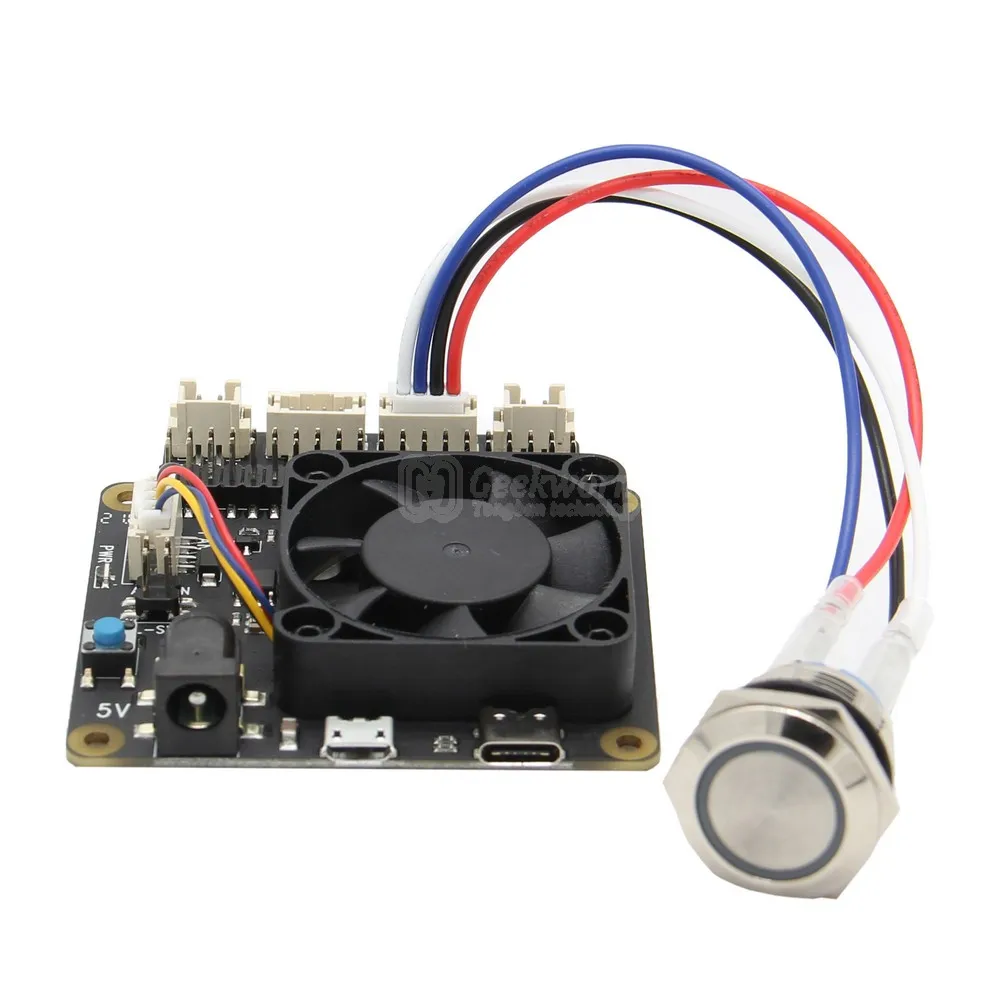

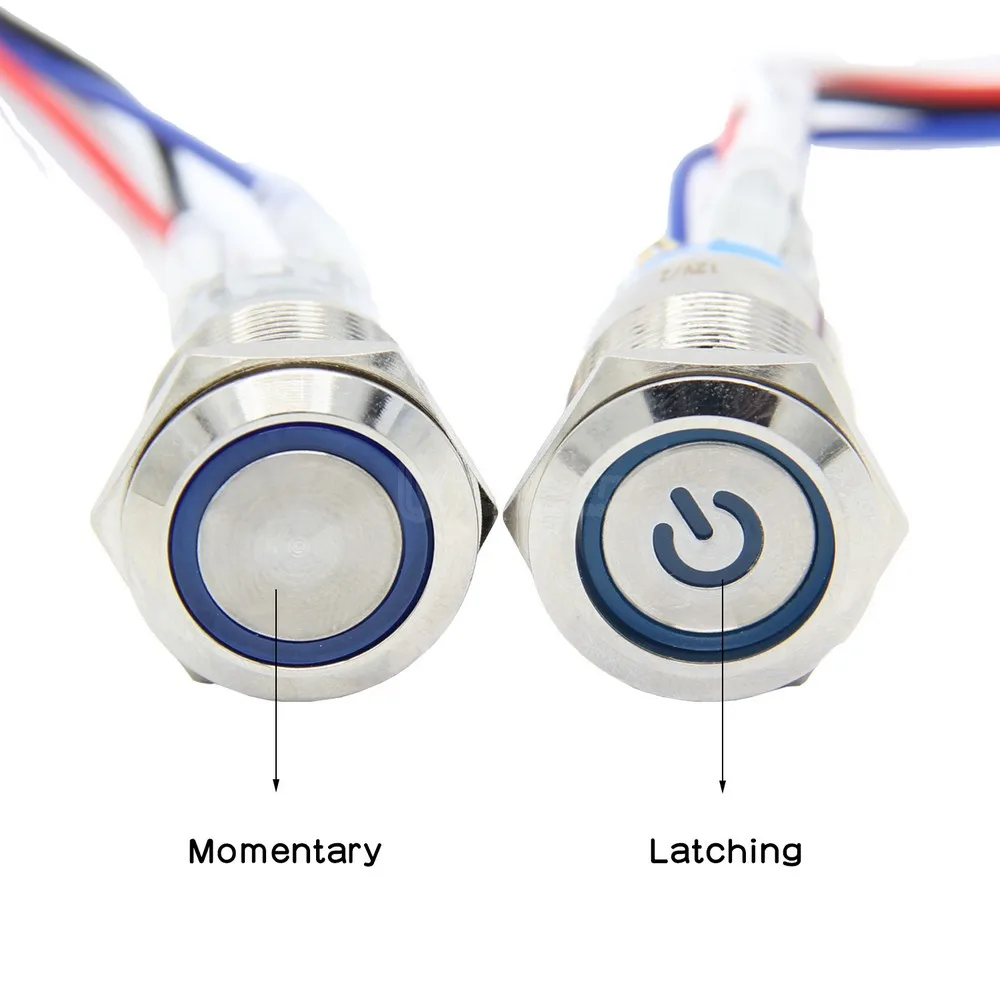

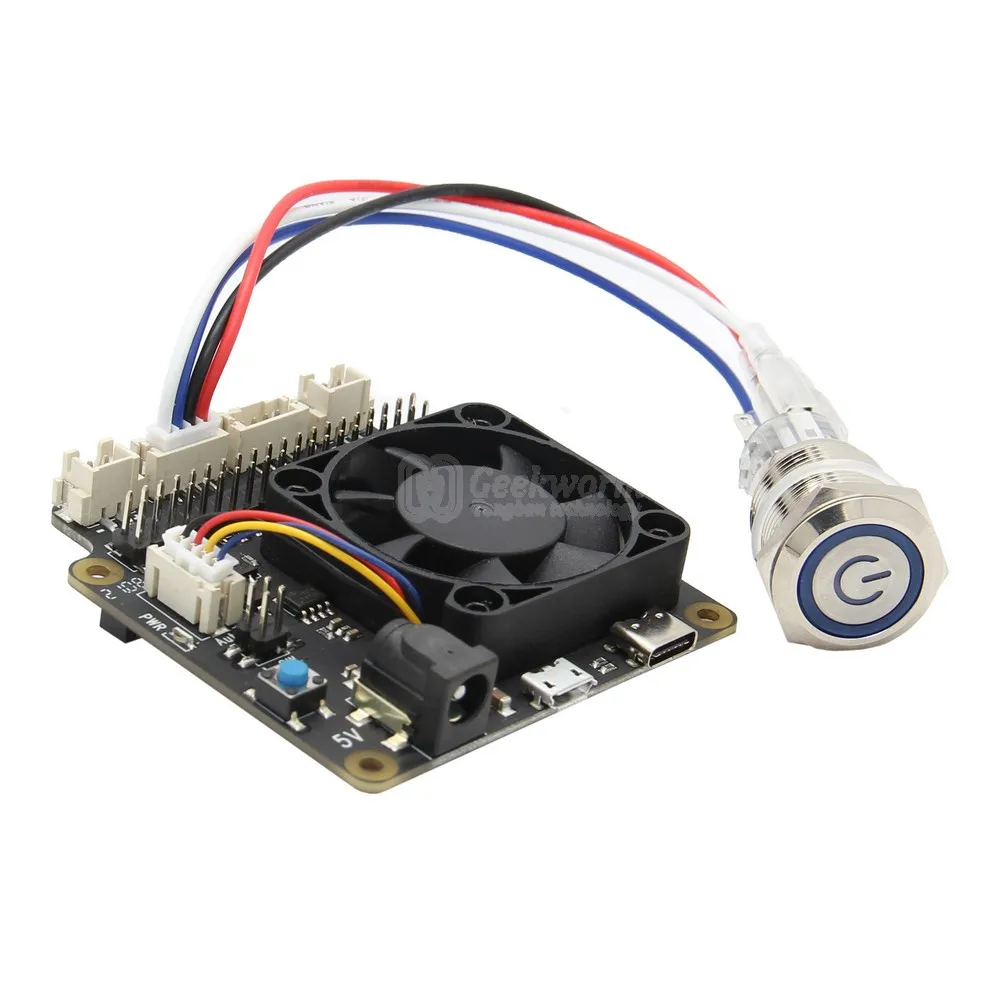

В то же время, x735 зарезервирует два вида 4-контактного выключателя питания (мгновенный переключатель и фиксирующий переключатель), вы можете подключить дополнительный выключатель питания для безопасного управления включением/выключением питания;

[Характеристики]

Оснащен как мгновенной кнопкой, так и фиксирующим переключателем для легкого управления питанием

Нажмите мгновенную кнопку или внешний мгновенный выключатель питания, чтобы включить

Нажмите кнопку моментального действия или внешний мгновенный выключатель питания и удерживайте 1 ~ 2 секунды для перезагрузки

Нажмите кнопку моментального действия или внешний мгновенный выключатель питания и удерживайте 3 ~ 7 секунд для безопасного отключения

Нажмите кнопку моментального действия или внешний мгновенный выключатель питания и удерживайте более 8 секунд для принудительного отключения

Поддерживает безопасное отключение и полное отключение через программное обеспечение

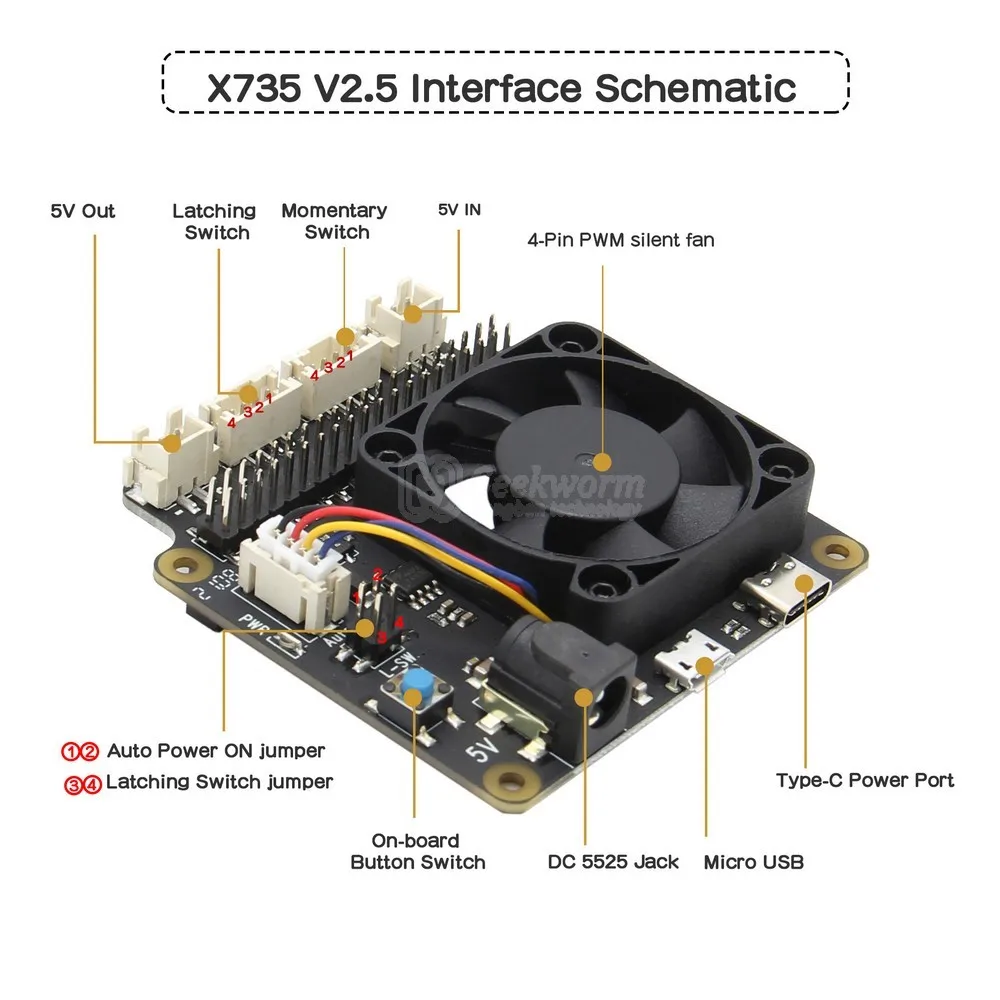

Бортовой переключатель, удобный для выбора фиксирующих или мгновенных переключателей управления питанием

Нажмите на фиксирующий выключатель питания один раз, чтобы включить и снова, чтобы обеспечить безопасное отключение

Встросветодиодный показывает состояние включения, перезагрузки и отключения питания

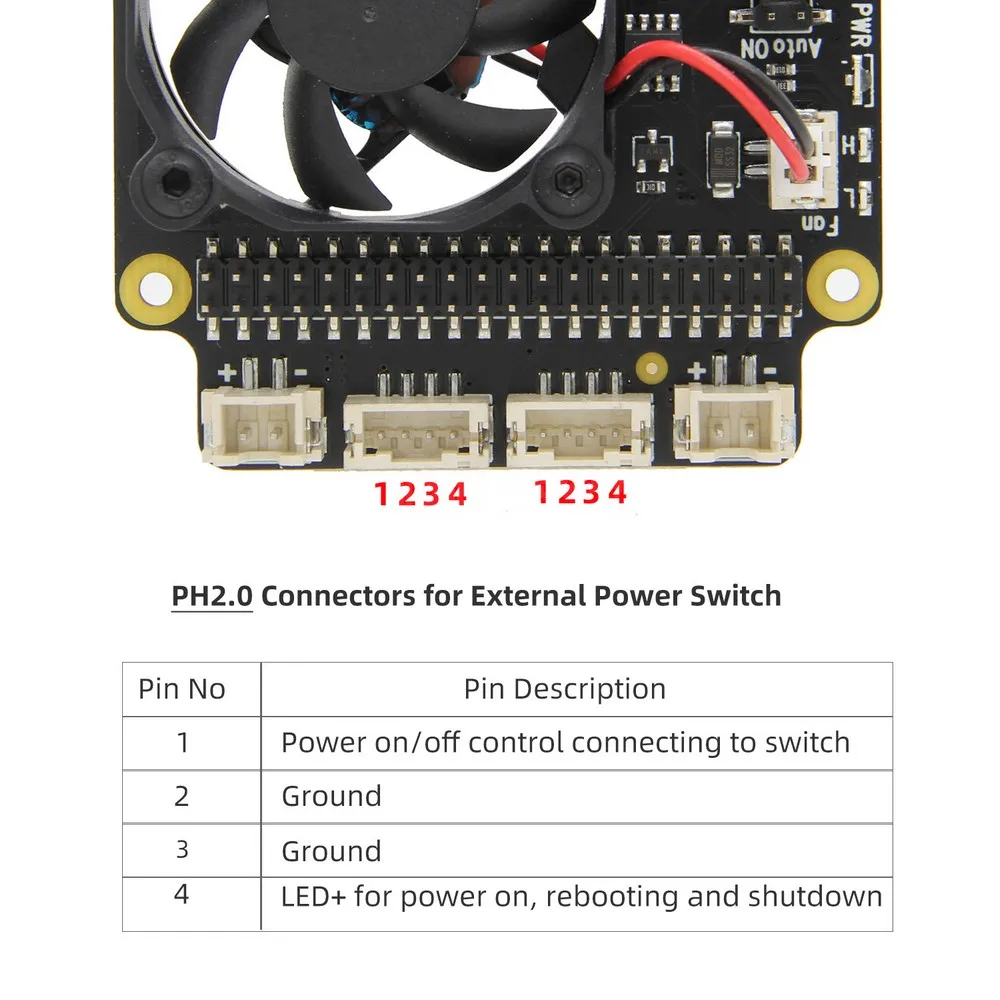

Встроенные разъемы PH2.0 позволяют использовать внешний фиксирующий переключатель или мгновенную кнопку

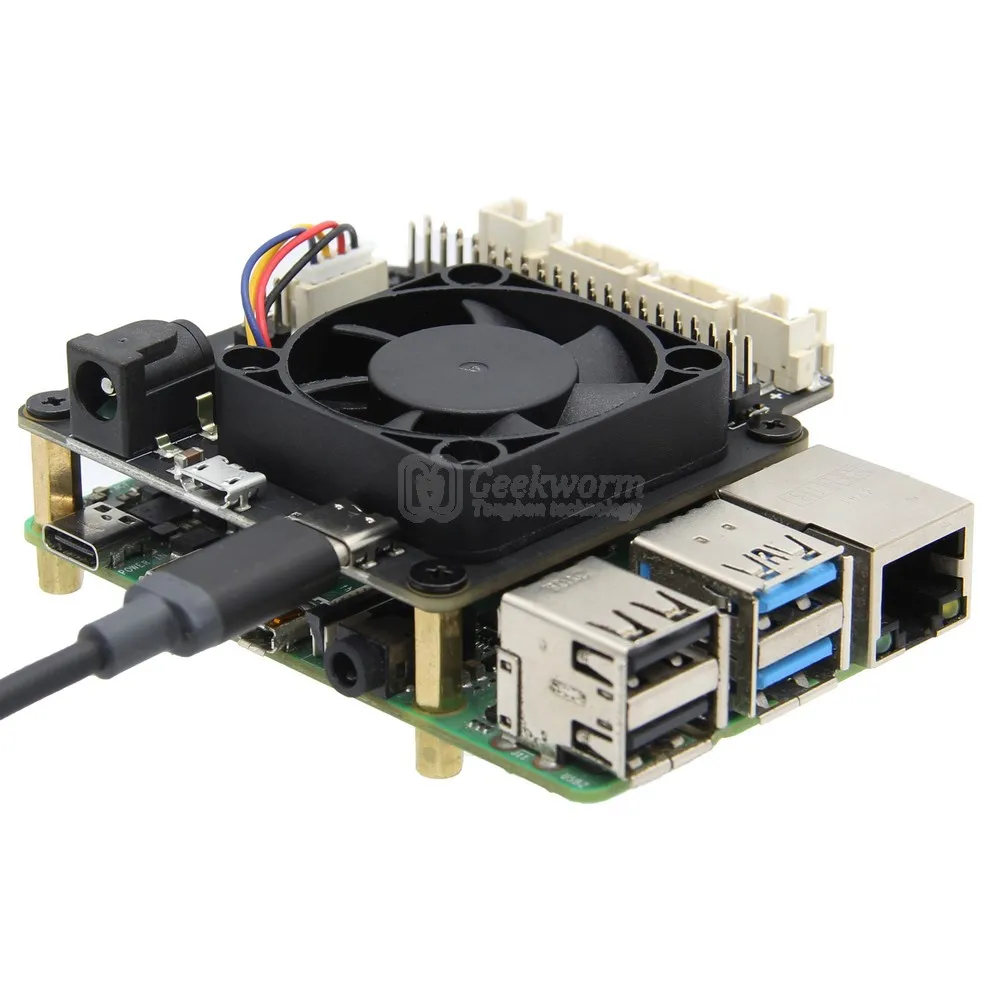

Питает Raspberry Pi через 40-контактный разъем-Дополнительная проводка не требуется

Позволяет вводить питание через разъем постоянного тока или разъем Micro-USB или разъем XH2.54

Позволяет выводить мощность через разъем XH2.54 и или 40-контактный разъем

Вентилятор охлаждения с двойной точкой отключения и контролем температуры

Автоматическое управление вентилятором для охлаждения/бесшумной работы

Температура платы? 34C-вентилятор работает на низкой скорости

Температура платы? 34C-вентилятор работает на средней скорости

Температура платы? 45C-вентилятор работает на полной скорости

Встроенные светодиоды показывают состояние низкого и высокого хода вентилятора

Для охлаждающего вентилятора не требуется драйвер и Дополнительная настройка

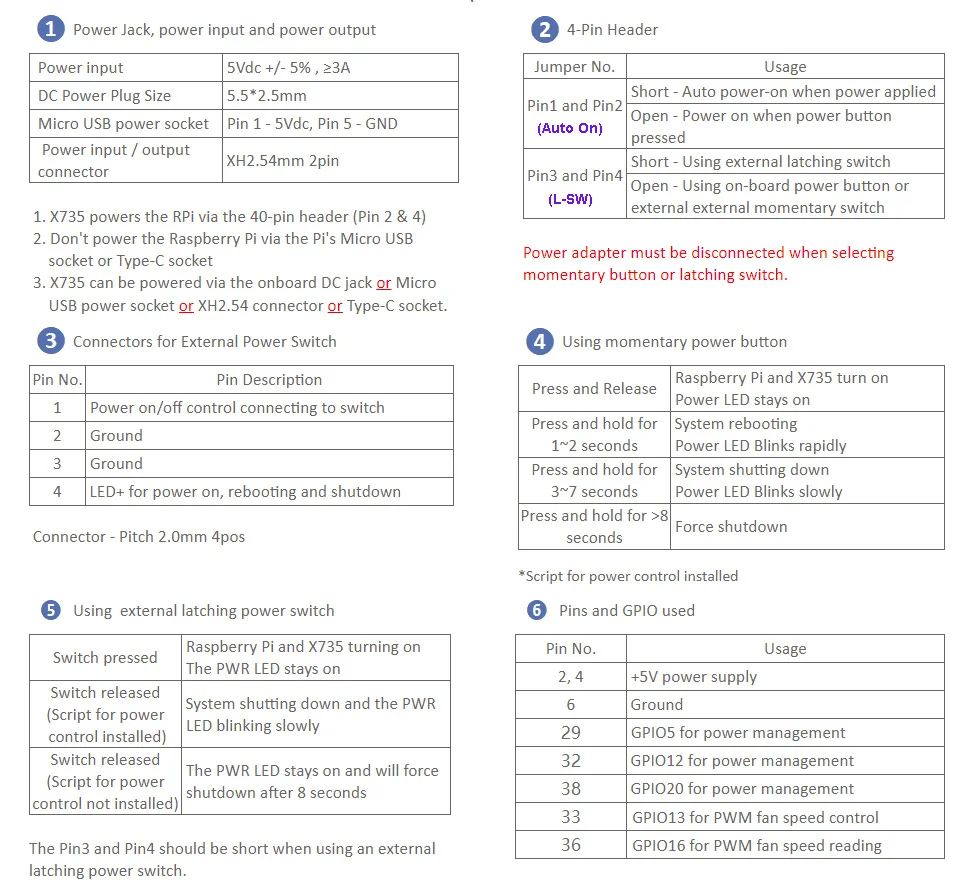

[Запрос на источник питания]

Порт DC5525: может обеспечивать источник питания до 4 А.

Micro USB; Совместим с вашим оригинальным адаптером питания mirco usb

XH2.54 2-контактный кабель: Это гибкий источник питания

Порт типа C

[Применение]
