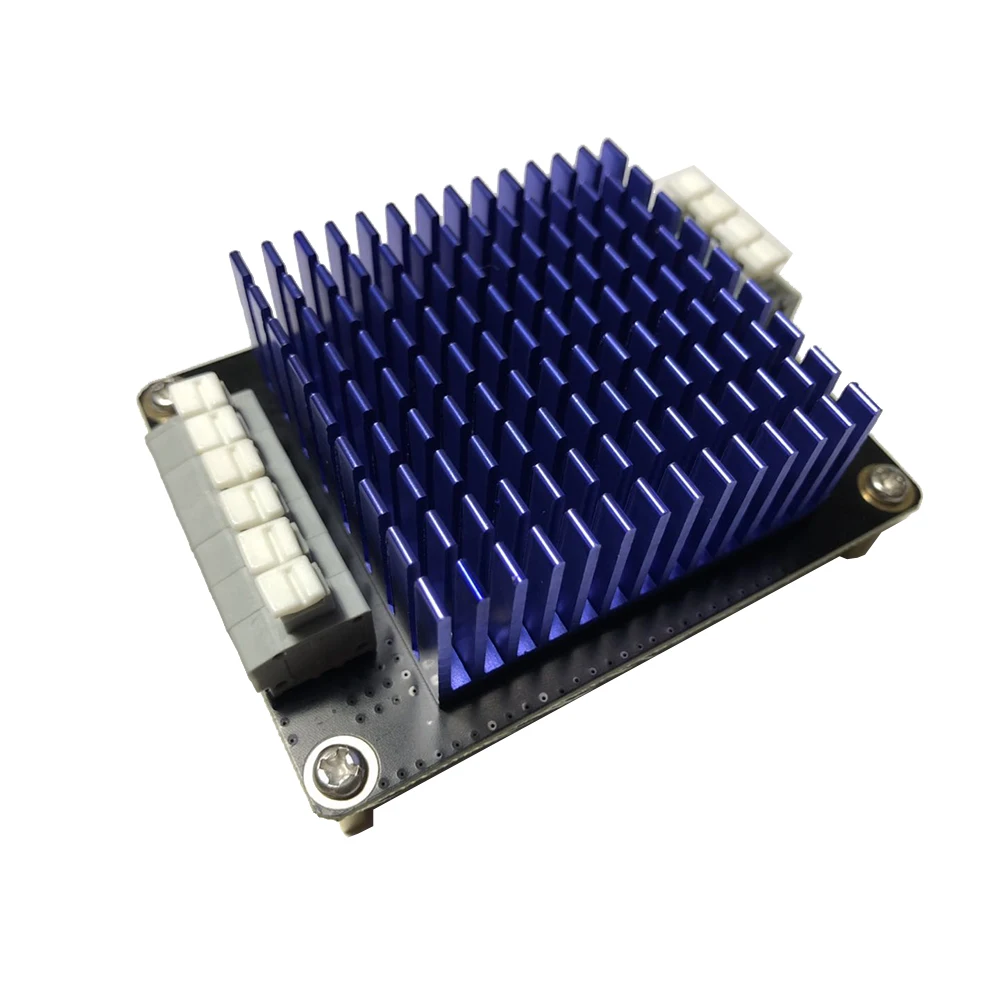

Плата усилителя звука MA12070 2*80 Вт стерео усилитель класса D

Высококачественный цифровой усилитель мощности Infineon MA12070.

Основные характеристики продукта:

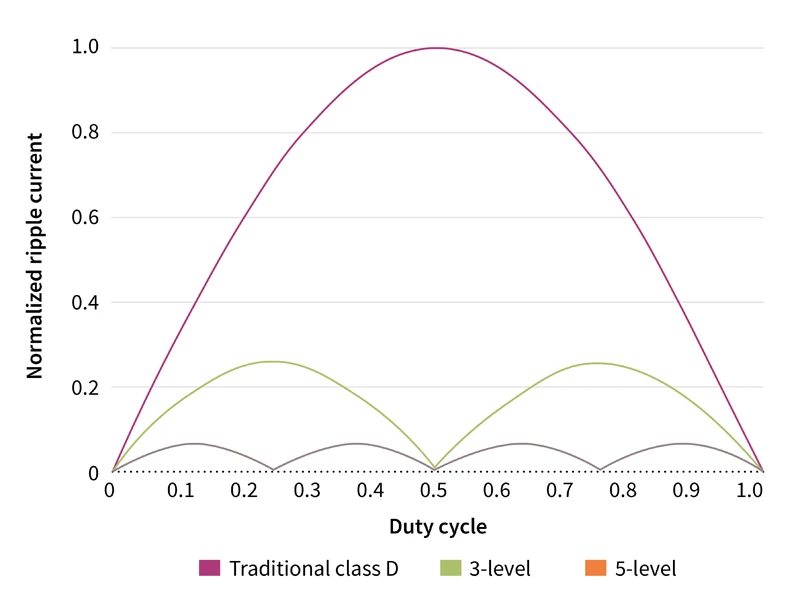

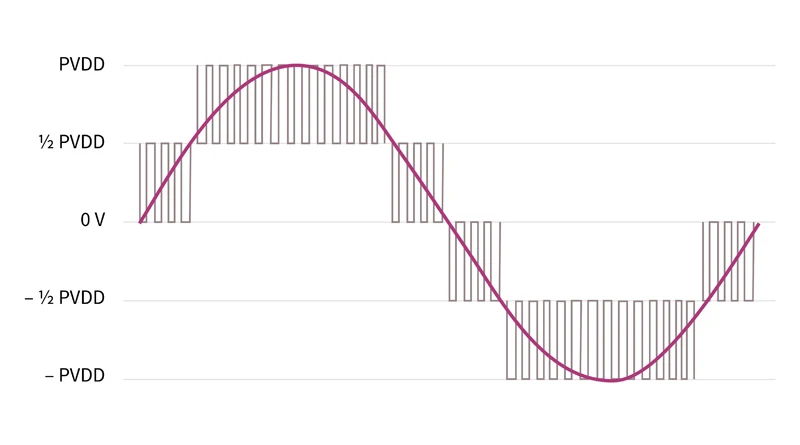

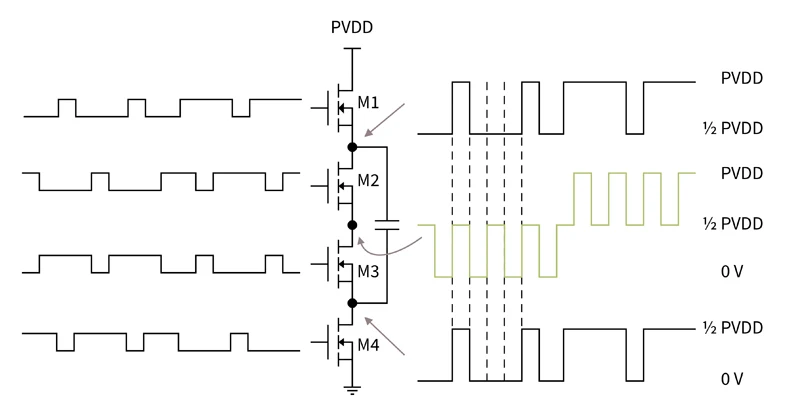

1. Многоуровневая технология коммутации с 3-уровневой и 5-уровневой модуляцией делает решение несравненным по энергопотреблению и энергоэффективности-оптимизировано для энергопотребления во время воспроизведения музыки, что делает его чрезвычайно низким энергопотреблением.

2. Пиковая выходная мощность 2 × 80 Вт (26 в PVDD, RL = 4Ω, 10% уровень THD + N)

3. Гибкая реализация 2,0 (2*80 Вт), 2,1 (1*80 Вт + 2*40 Вт), 4,0 (4*40 Вт), 1,0 (1*160 Вт) конфигурация выходного уровня канала через встроенный DIP-переключатель.

4. Контроль ошибок отзывы четвертого заказа может обеспечить лучшее усиление и подавление ошибок лучше, чем традиционный цикл второго заказа, тем самым обеспечивая чрезвычайно низкое искажение сигнала и отличную производительность звука, даже если источник питания не идеальная (шум или пульсация) волна), по-прежнему обеспечивает низкое искажение, высокое качество звука, стабильность и надежность.

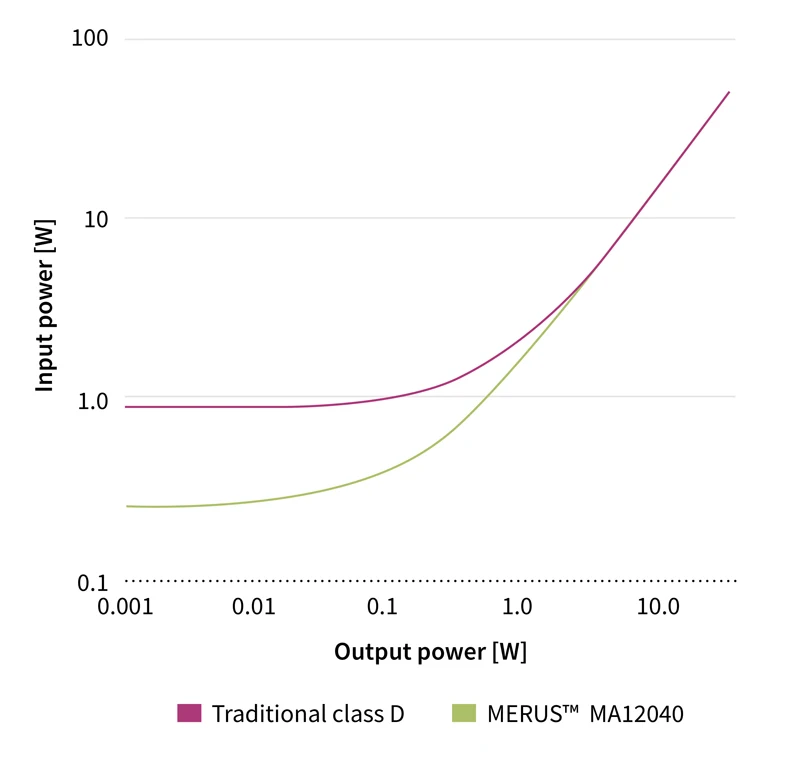

5. <160 МВт рассеивание холостой мощности (26 в пвдд, все каналы переключаются); Когда мощность составляет 2 Вт, КПД составляет> 80% (Синусоидальная волна 1 кГц, 8 Ом); при полной мощности КПД составляет> 91% (Синусоидальная волна 1 кГц, 8 Ом).

6. Производительность звука (PMP2): > 1% дБ SNR (A-w, относительно уровня мощности THD + N), без необходимости в комплексной динамической последующей конструкции источника питания (традиционные решения для проектирования звуковой мощности, которые повышают энергоэффективность).

7. Интегрированный шум на выходе 45 мкВ (A-w), в большинстве приложений не требуется фильтр нижних частот (LPF).

8. Если выходной уровень высокий, THD + N составляет 0.004%.

9. Управление I2C (четыре дополнительных адреса на коммутаторе циферблата на плате), может быть подключено к микроконтроллеру для управления рабочим режимом чипа, сбалансированной производительностью и энергопотреблением, может быть настроено в различных приложениях.

10. Встроенная защита: Блокировка пониженного напряжения, предупреждение о перегреве/ошибке, защита от короткого замыкания/перегрузки, контакт питания для вывода короткого замыкания, отчет об ошибках через последовательный интерфейс (I2C) и защита постоянного тока.

11. Четырехслойная погружная Золотая печатная плата + анодированный радиатор, с отличным отводом тепла и чрезвычайно низким уровнем электромагнитных помех.

12.Длина: 80 мм, ширина: 60 мм, высота: 35 мм

Применение

1. Портативные колонки-динамики на батарейках, мобильные колонки Bluetooth, док-колонки, портативные колонки, носимые колонки

2. Домашнее аудио-многокомнатная система, телевизор, звуковая колонка, Система домашнего кинотеатра, независимые компоненты

3. Динамик с голосовым управлением

4. Профессиональные динамики для активного аудио монитора, Power over Ethernet (PoE), многоканальная система

O1CN01TBy3Fg1alxlDq6ehw_!!673633371

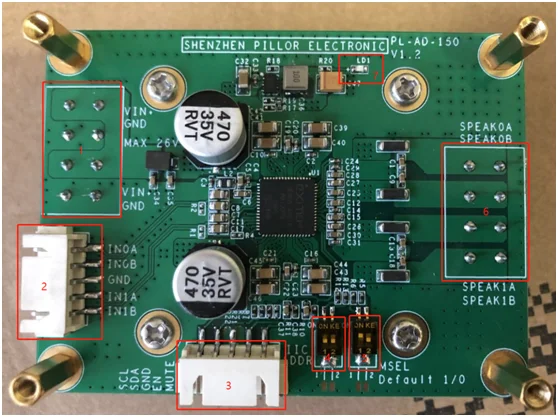

1. Клемма входного питания постоянного тока. Последовательность интерфейса сверху вниз: VIN +, GND, VIN +, GND, два VIN + и два GND подключены к плате для облегчения каскадной работы модуля. Максимальное входное напряжение VIN + составляет 26 В постоянного тока, а абсолютное напряжение выше + 27,5 в навсегда повредит чип! Для обеспечения выходной мощности Используйте блок питания мощностью 200 Вт и выше. Минимальное входное напряжение VIN + составляет + 4 в, и на самом деле рекомендуется использовать источник питания выше 6 в.

2. Клемма входного аналогового аудиосигнала. Последовательность интерфейса сверху вниз: IN0A, IN0B, GND, IN1A, IN1B, соответствующая аудиовходам SPEAK0A, SPEAK0B, SPEAK1A и SPEAK1B соответственно. Общее усиление платы по умолчанию составляет 20 дБ.

3. Входной терминал связи внешнего управления. Последовательность интерфейса слева направо: SCL (тактовый контакт IIC), SDA (контакт данных IIC), GND (земля), RU (чип переходит в состояние сброса при высоком нажатии), отключение звука (отключение звука, низкое нажатие) эффективно).

4. КОНТАКТ выбора адреса IIC, используемый для управления несколькими адресами выбора микросхемы, когда несколько модулей используются параллельно. Бит 1: AD0, бит 2: AD1.

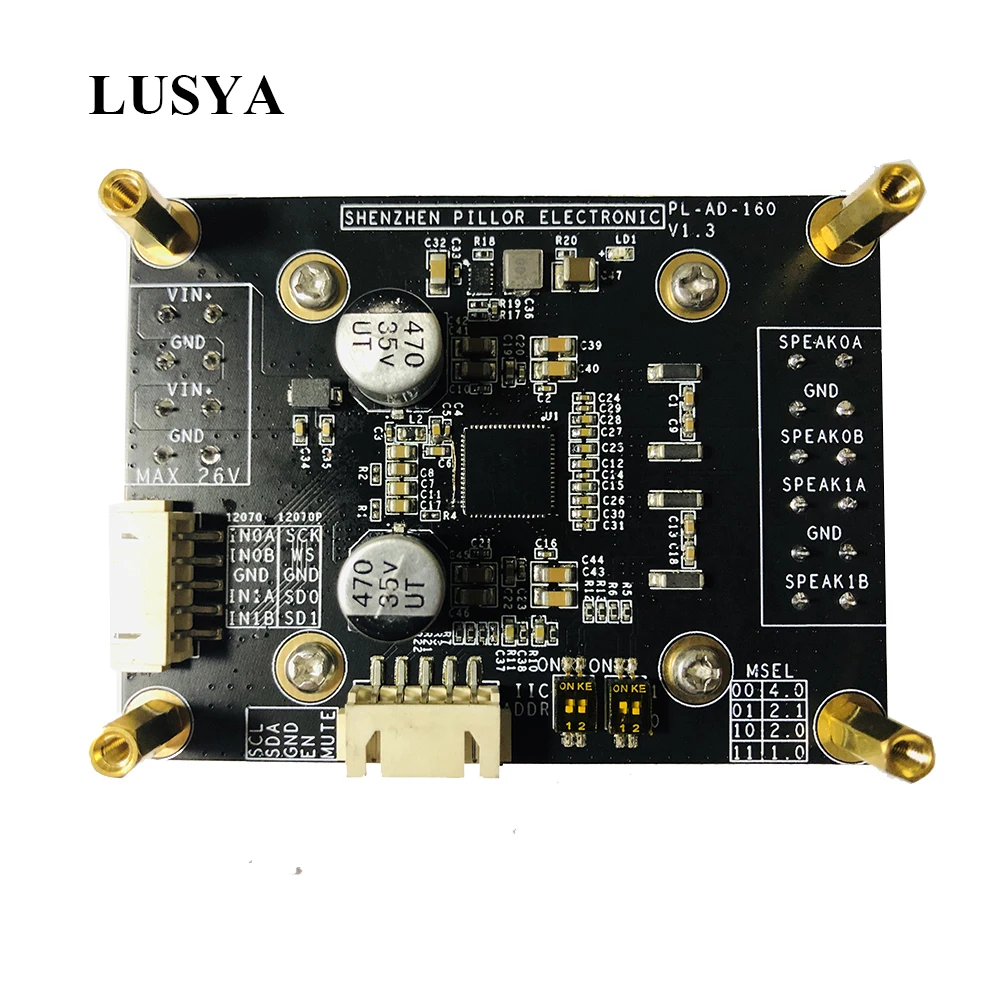

5. Выбор режима работы чипа. Бит 1: MSEL1, бит 2: MSEL0. (Push up означает 1)

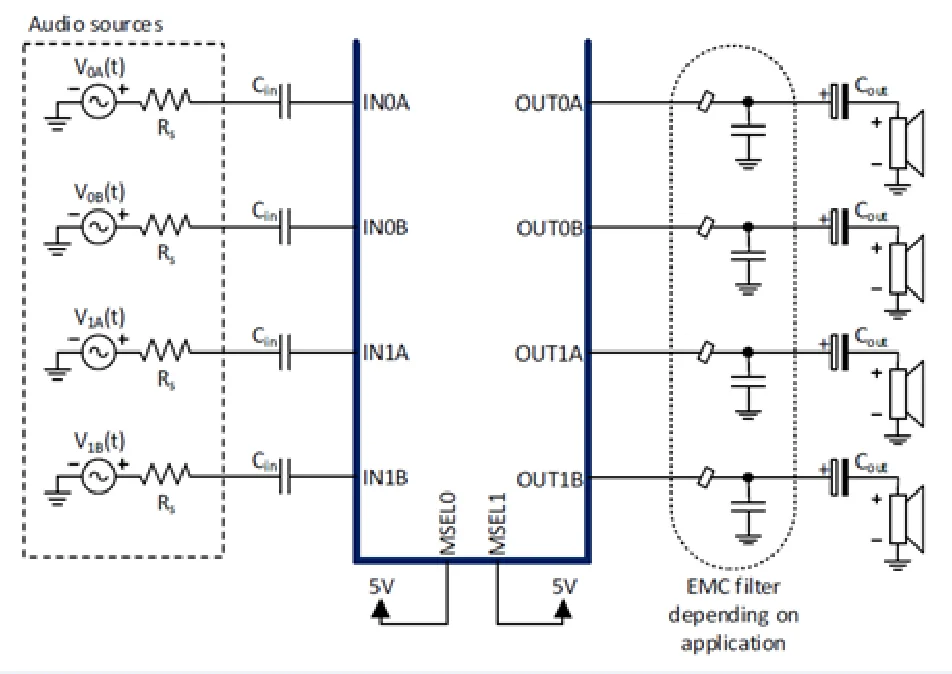

Bit1/Bit2 = 0/0: 4-канальный Односторонний выход (SE), на этот раз Максимальная выходная мощность каждого канала составляет 40 Вт. Метод подключения показан на рисунке ниже:

Bit1/Bit2 = 0/1: 2 канала одностороннего выхода (SE) + 1 канал полумостового выхода (BTL), в это время, мощность каждого канала односторонней выходной мощности составляет 40 Вт, а мощность полумостового выходного канала составляет 80 Вт. Метод подключения показан ниже:

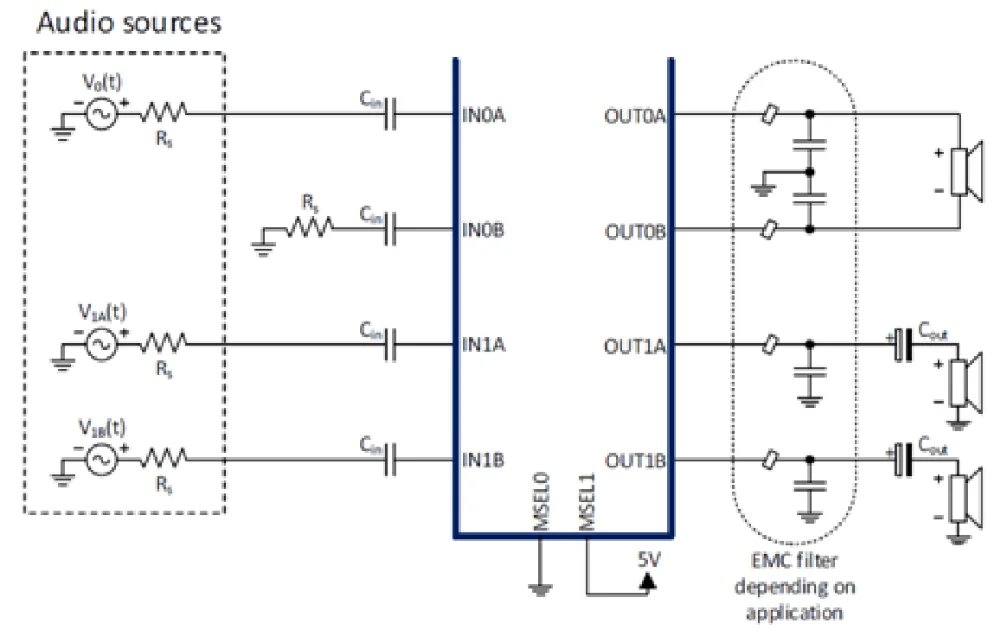

O1CN01E4ovFT1alxlDqM62z_!!673633371

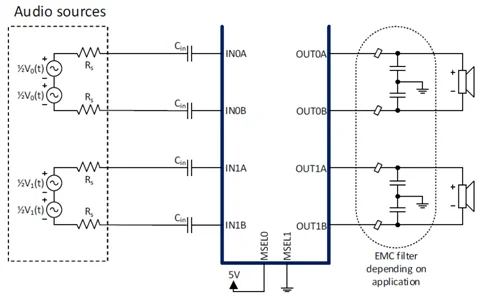

Bit1/Bit2 = 1/0: 2-канальный полумостовой выход (BTL), в это время выходная мощность каждого канала составляет 80 Вт (заводские настройки по умолчанию). Метод подключения показан ниже:

O1CN01iFcARF1alxlCx7MS5_!!673633371

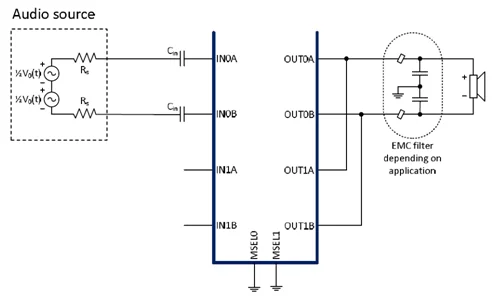

Bit1/Bit2 = 1/1: 1-канальный двойной полумостовой выход (PBTL), в это время выходная мощность одного канала составляет 160 Вт. Метод подключения показан на рисунке ниже:

O1CN010lZzdq1alxlG2UmU6_!!673633371

6. Выходной терминал уровня звука. Последовательность интерфейса сверху вниз: SPEAK0A, SPEAK0B, SPEAK1A, SPEAK1B.

7. Светодиодный индикатор питания. Зеленый или синий светодиод, этот светодиодный всегда должен быть включен после включения питания, указывая на нормальное питание модуля.

Шаги использования модуля

1. Правильно Установите DIP-переключатель в положение 5 и правильно Подключите оборудование динамика.

2. Установите напряжение правильно на 1 интерфейсе и подключите источник питания постоянного тока, вы можете видеть, что загорисветодиодный в положении 7.

3. Правильно Подключите входной источник звука к 2 интерфейсам.

4. Для нормальной работы другие детали обычно не требуется подключать.

Примечание: Все печатные платы для последующих поставок черного цвета, а зеленой версии печатной платы больше нет.

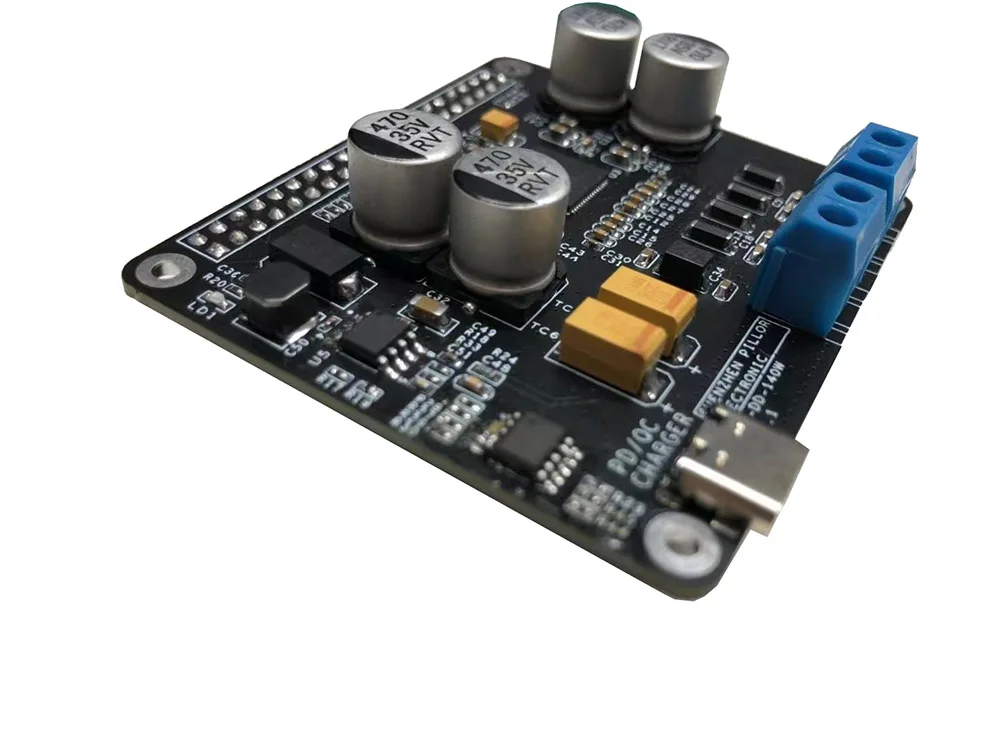

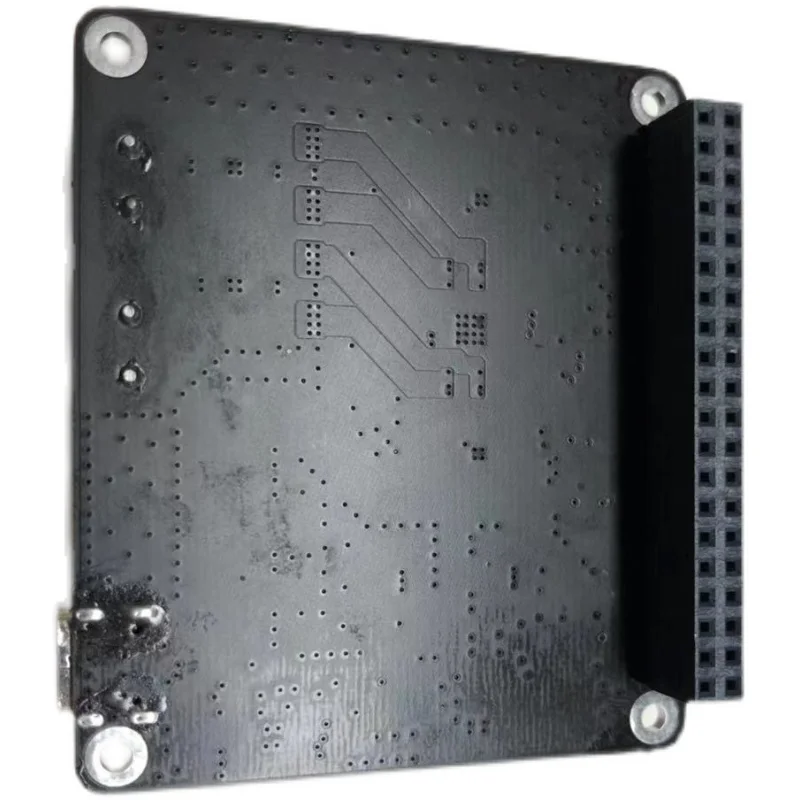

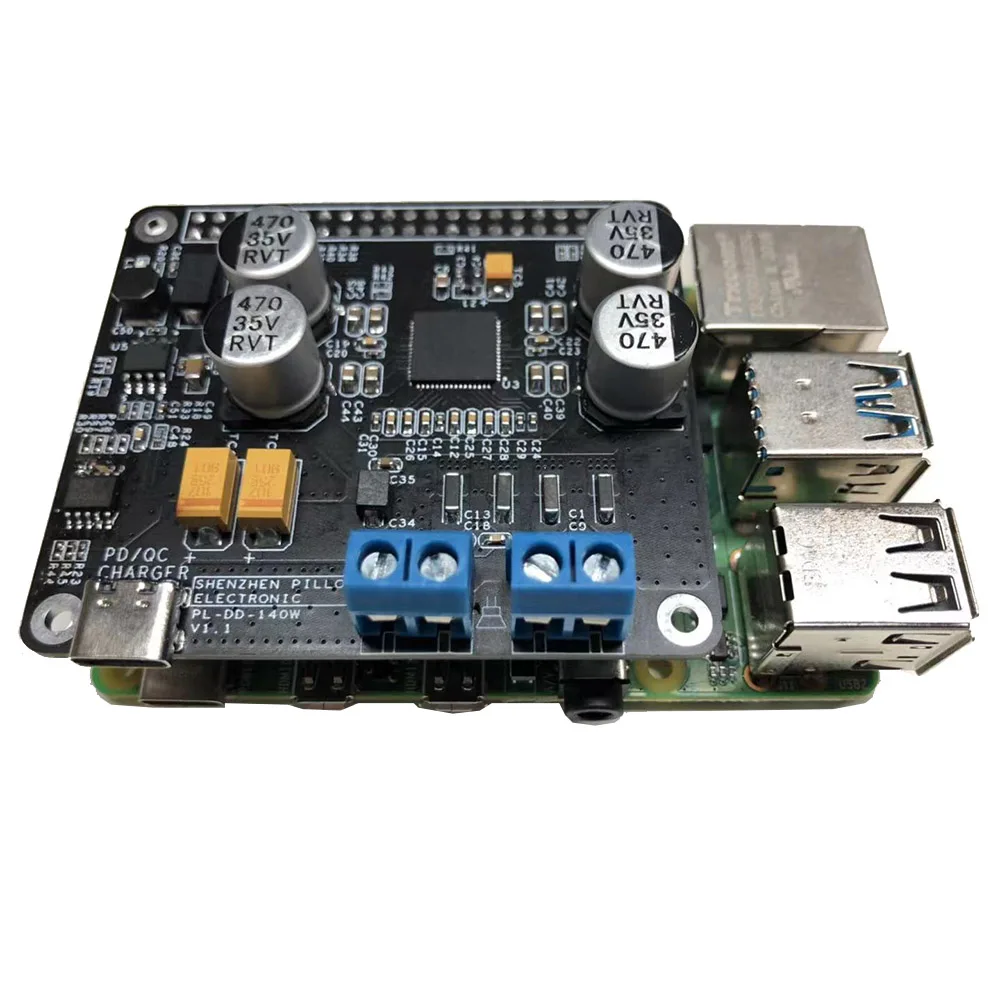

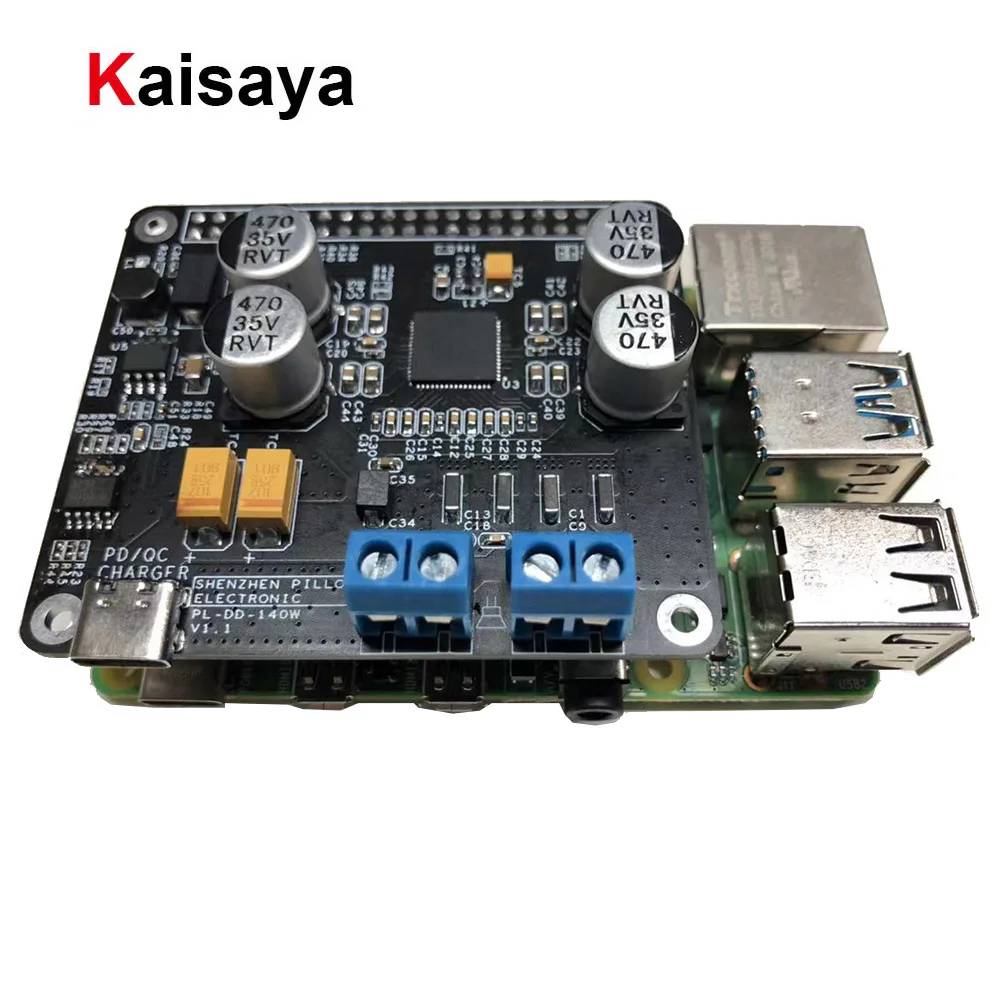

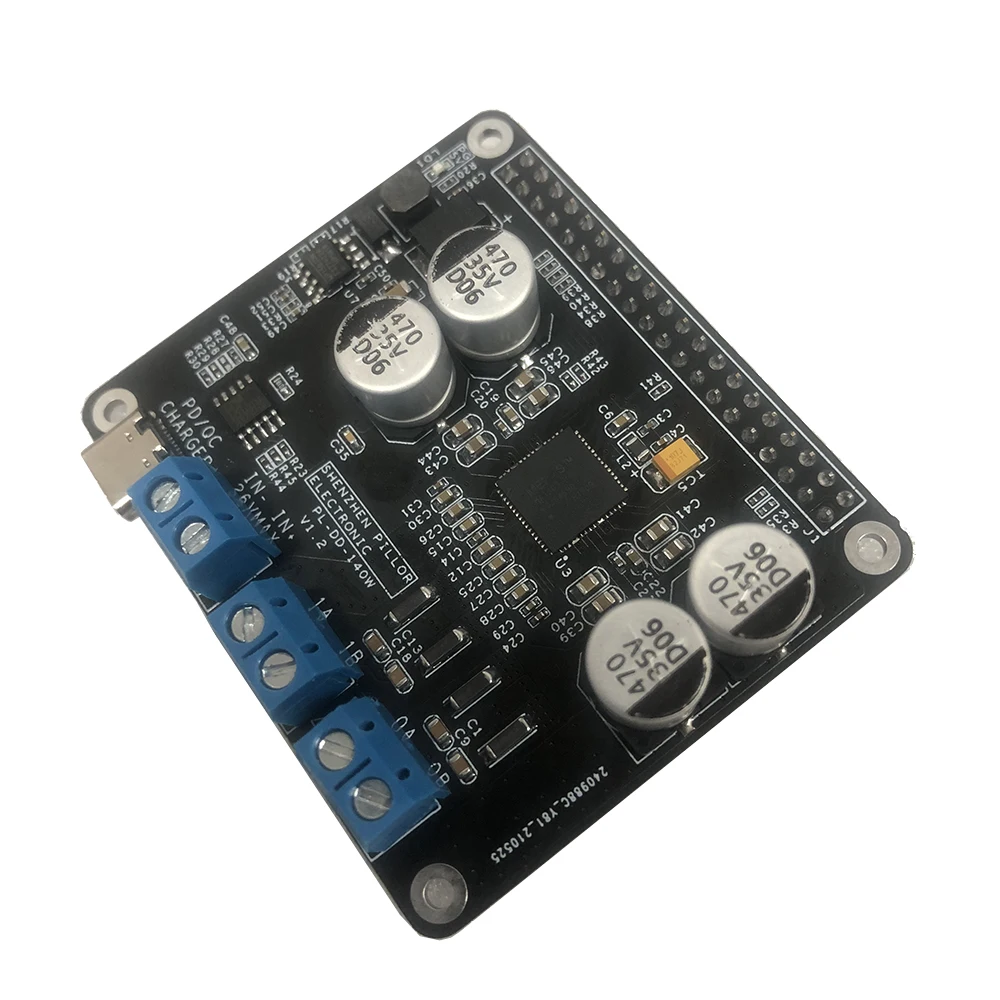

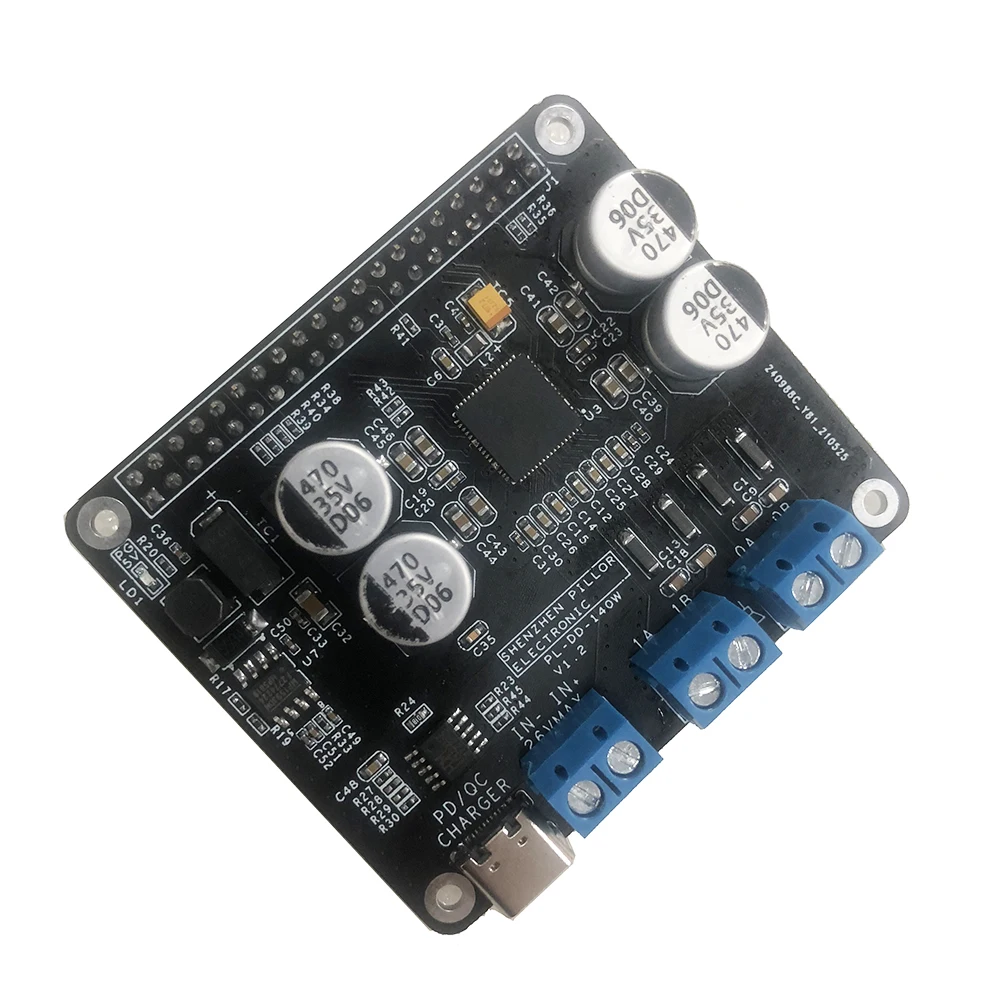

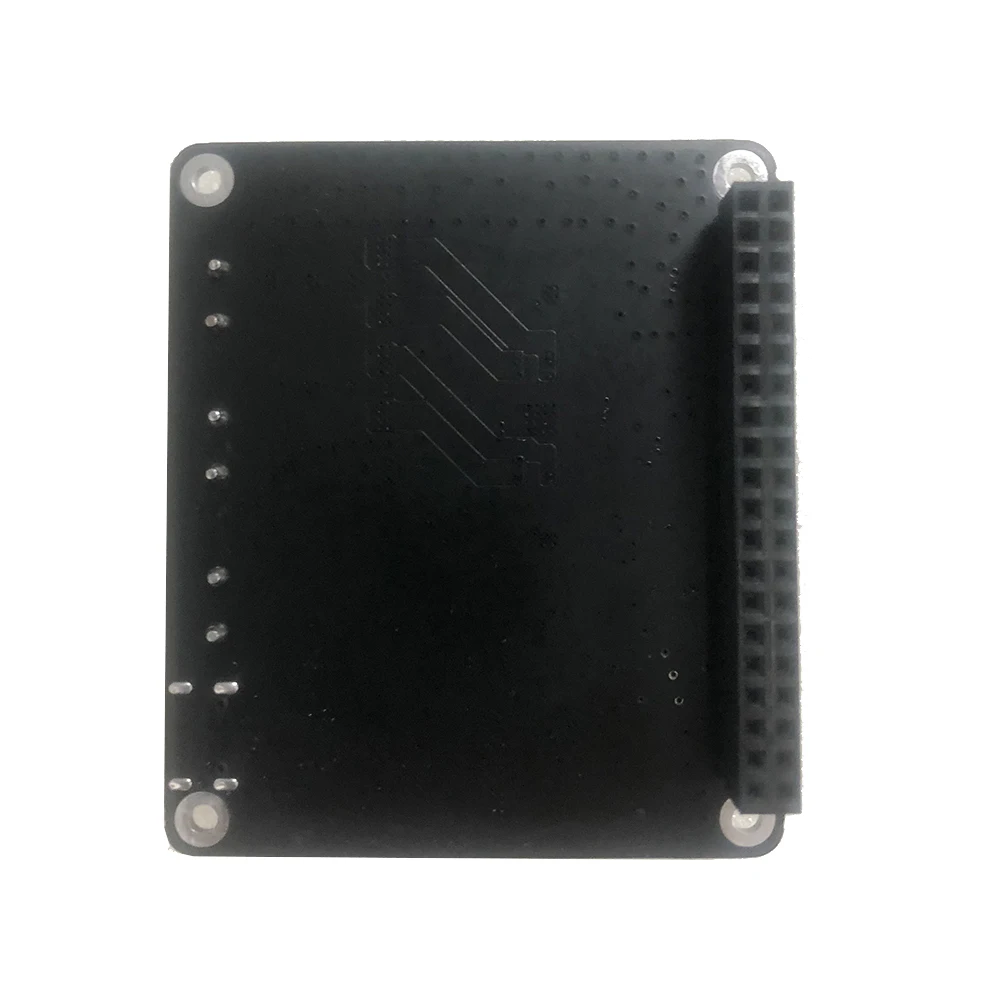

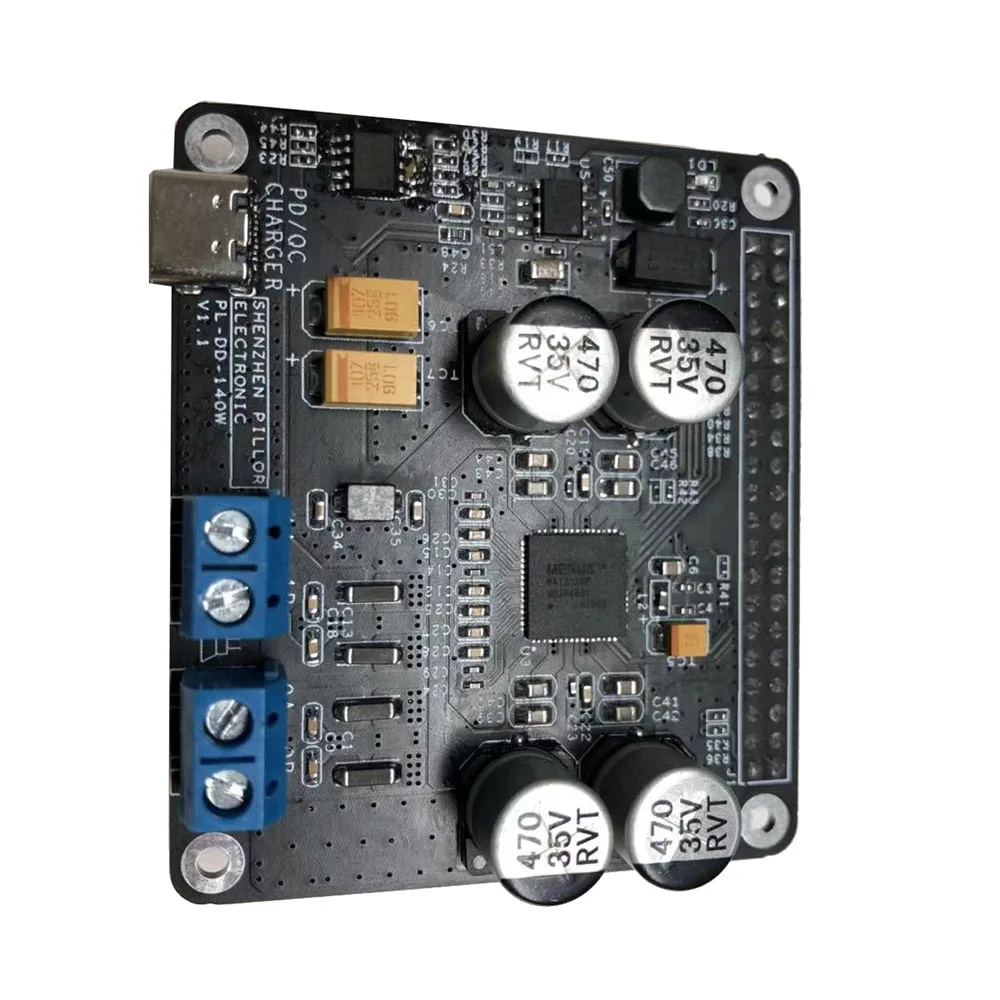

Модуль поддерживает прямое сопряжение с Raspberry Pi Zero/3 4B и другими 40-контактными разъемами 2,54 мм, а размер и расположение отверстий равно размеру и ширине Raspberry Pi 4B. Пользователи могут управлять устройством MA12070P, настроив Raspberry Pi для вывода аудиосигналов IIS для получения высококачественного аудиовыхода 2x80 Вт. Входная мощность этого модуля совместима с адаптером PD или источником питания 24 В постоянного тока. Когда PD используется в качестве источника питания, используйте кабель Type-C для подключения модуля и адаптера PD, модуль будет адаптивно выводить 20 В постоянного тока от PD, И модуль будет подавать питание на Raspberry Pi через конвертер DCDC, Raspberry Pi не требует отдельного источника питания постоянного тока, Что упрощает схему источника питания пользователя. Драйвер этого модуля можно найти в файле конфигурации драйвера Infineon MA12070P от GitHub. Этот магазин не может предоставить другую детальную поддержку программного обеспечения.
