Плата аудиоусилителя Infineon MA12070 2*80 Вт, стерео усилитель кла...
2 Отзывов
3 Заказов
4 054,17₽

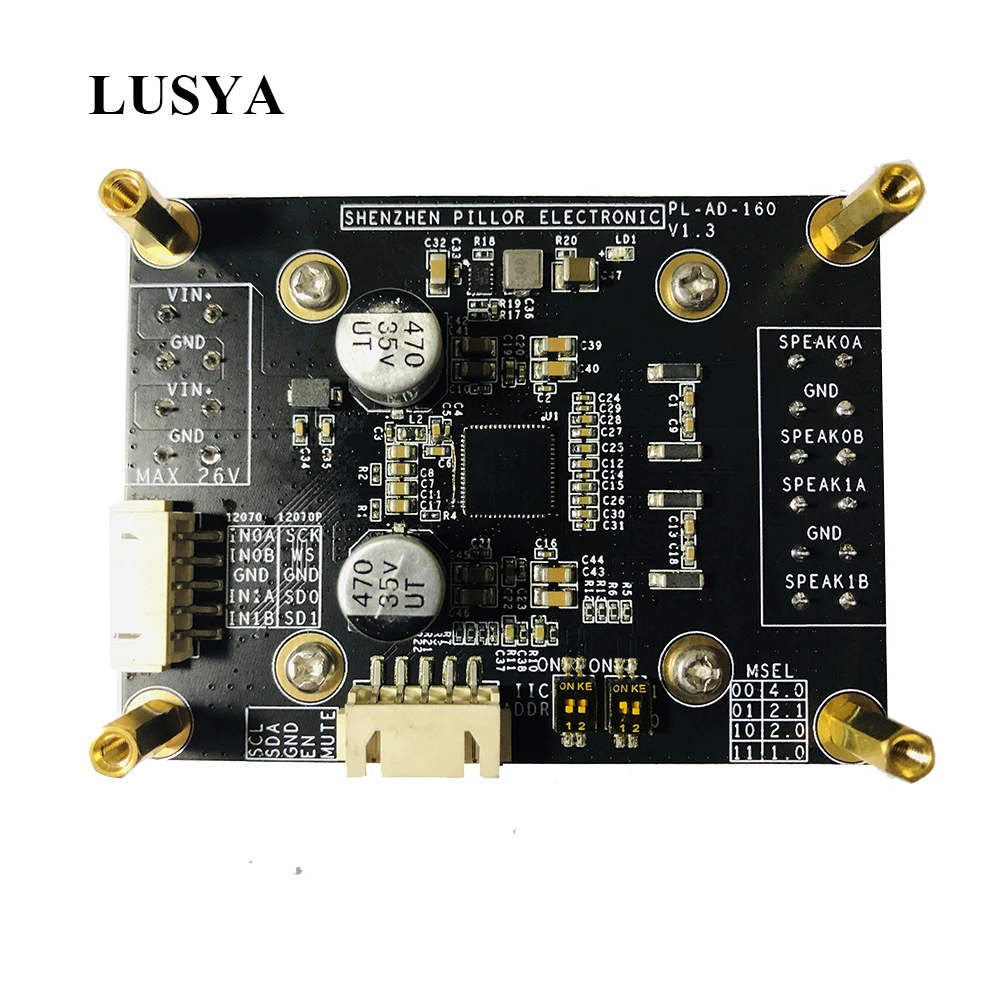

MA12070 Плата усилителя звука 2*80 Вт стерео усилитель класса D
Высококлассный цифровой усилитель мощности Infineon MA12070.
Основные характеристики продукта:

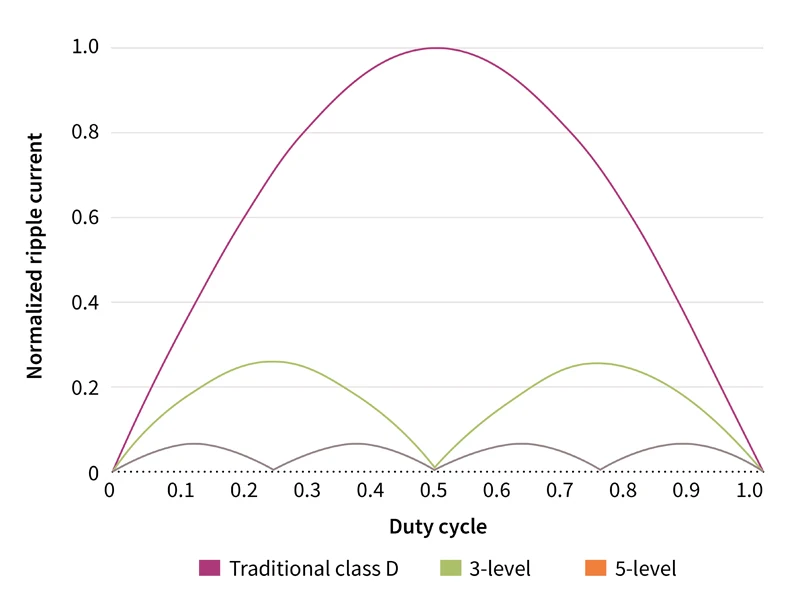

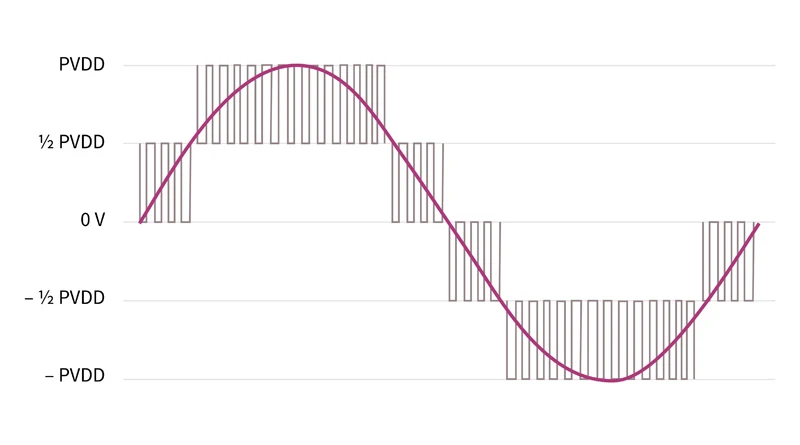

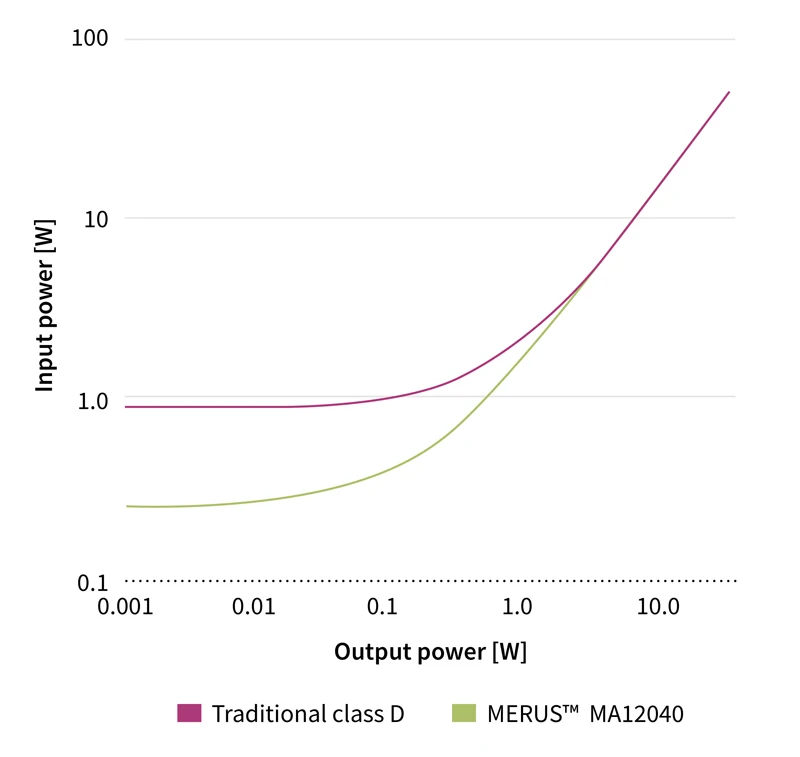

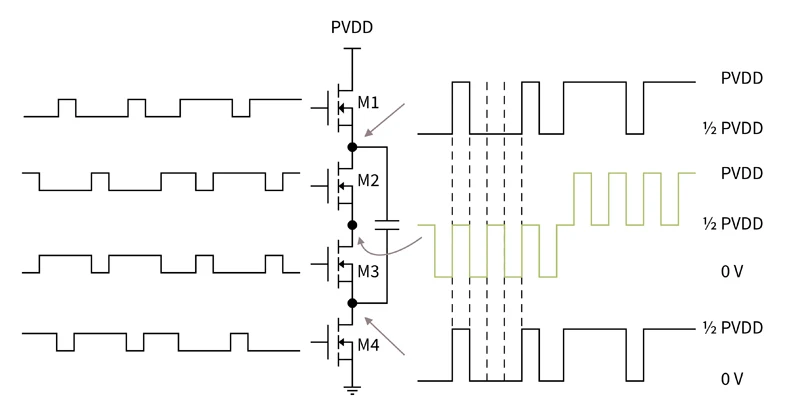

1. Многоуровневая технология коммутации с 3-уровневой и 5-уровневой модуляцией делает решение несравненным по энергопотреблению и энергоэффективности-оптимизировано для энергопотребления во время воспроизведения музыки, что делает его чрезвычайно низким энергопотреблением.
2. Пиковая выходная мощность 2 × 80 Вт (26 в PVDD, RL = 4 Ом, уровень 10% THD + N)
3. Гибкая реализация 2,0 (2*80 Вт), 2,1 (1*80 Вт + 2*40 Вт), 4,0 (4*40 Вт), 1,0 (1*160 Вт) конфигурация уровня выходного канала через встроенный DIP-переключатель.
4. Контроль ошибок отзывы четвертого заказа может обеспечить лучшее усиление и подавление ошибок лучше, чем традиционный цикл второго заказа, тем самым обеспечивая чрезвычайно низкое искажение сигнала и отличную производительность звука, даже если блок питания не является идеальным (шум или пульсация) волна), по-прежнему обеспечивая низкое искажение, высокое качество звука и стабильность и надежность.

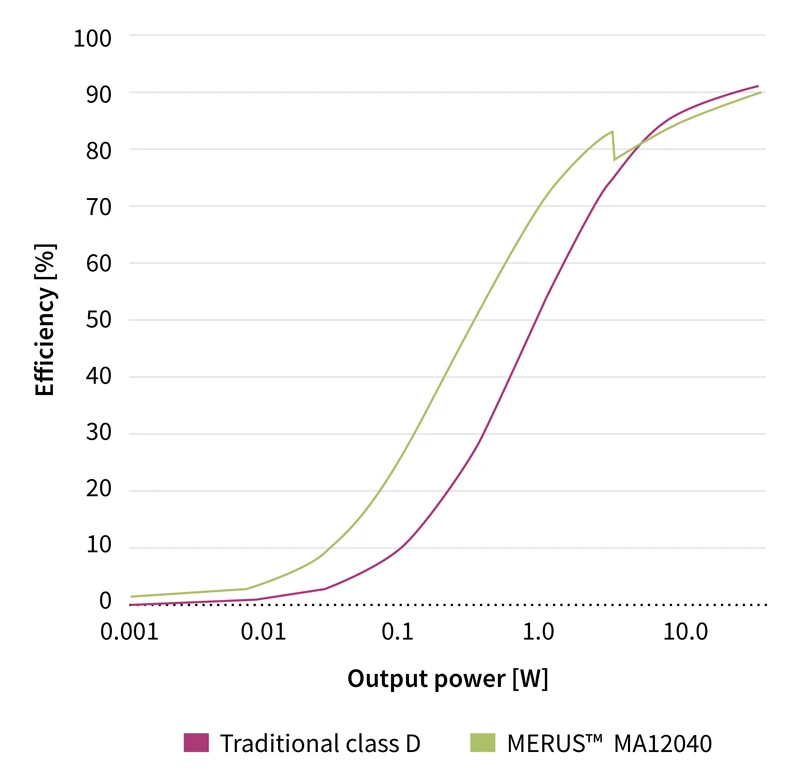

5. <160 МВт рассеивание мощности холостого хода (26В пвдд, все каналы переключаются); При мощности 2 Вт КПД> 80% (1 кГц Синусоидальная волна, 8ом); когда мощность на полную мощность, КПД составляет> 91% (1 кГц Синусоидальная волна, 8 Ом).
6. Производительность звука (PMP2): >110 дБ SNR (A-w, относительно уровня мощности 1% THD + N), без необходимости в сложной динамической конструкции источника питания (традиционные решения для проектирования мощности звука, которые улучшают энергоэффективность).
7. Интегрированный шум на выходе 45 МКС (A-w), в большинстве применений не требуется фильтр нижних частот (LPF).
8. Когда уровень вывода высокий, THD + N составляет 0.004%.
9. Управление I2C (четыре дополнительных адреса на наборном переключателе на плате), может быть подключено к MCU для управления рабочим режимом чипа, балансировкой производительности и энергопотреблением и может быть настроено в различных приложениях.
10. Встроенная защита: Блокировка пониженного напряжения, предупреждение о перегреве/ошибке, защита от короткого замыкания/перегрузки, вывод ступени питания для вывода короткого замыкания, сообщение об ошибке через последовательный интерфейс (I2C) и защита постоянного тока.

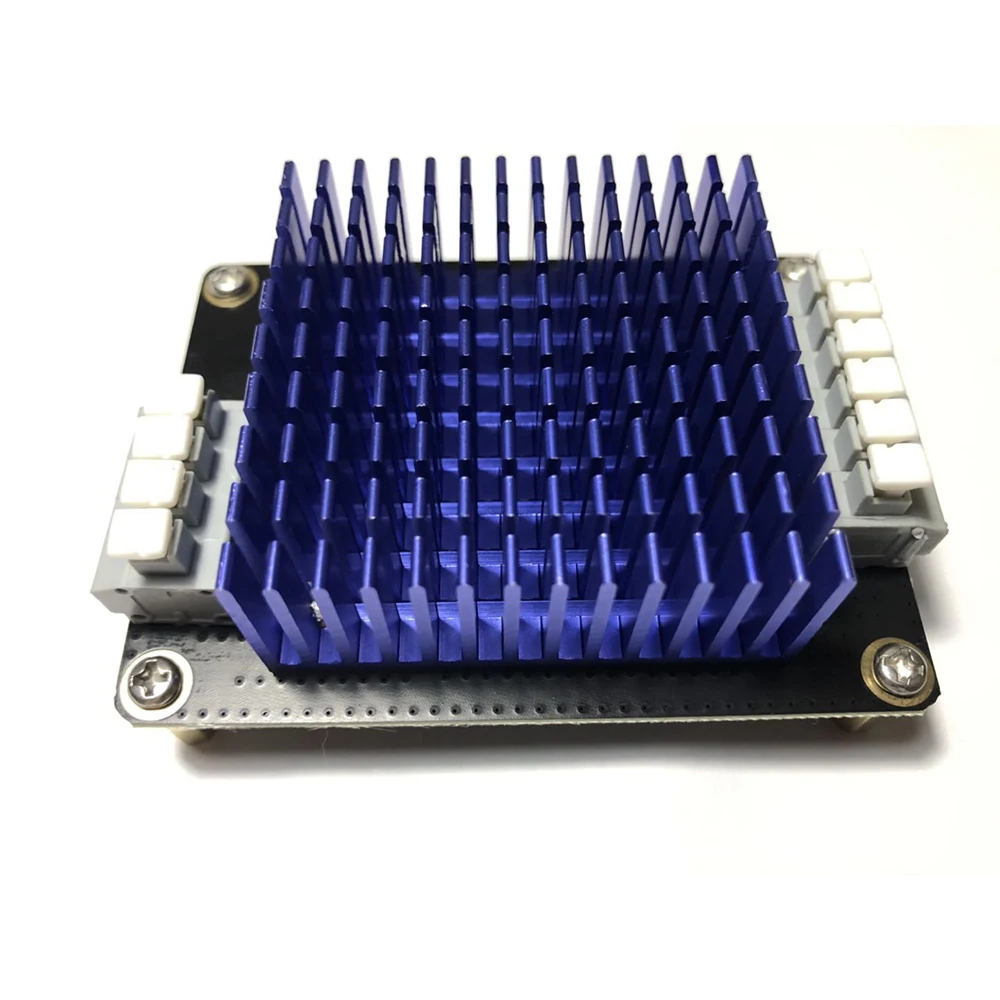

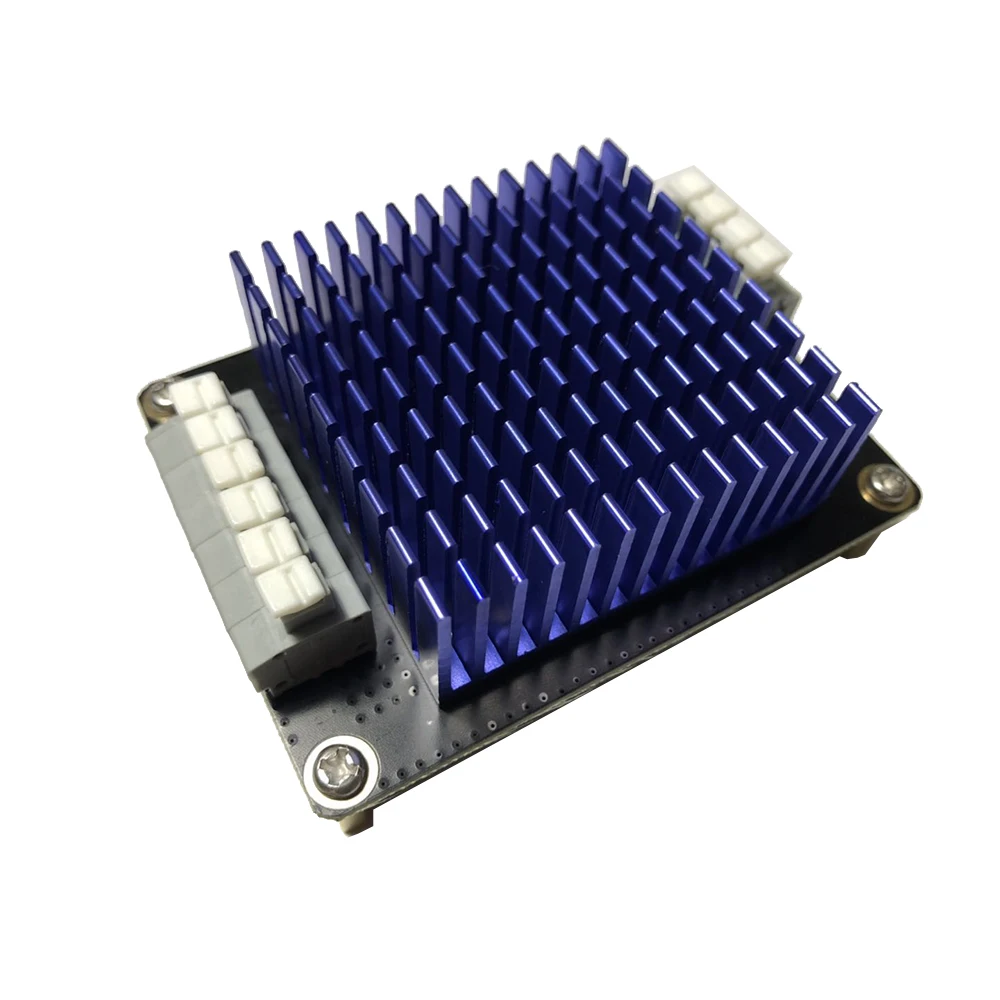

11. Четырехслойная погружная Золотая печатная плата + анодированный радиатор, с отличным теплоотводом и чрезвычайно низким уровнем электромагнитных помех.
12.Длина: 80 мм, ширина: 60 мм, высота: 35 мм
Применение
1. Портативные колонки-колонки на батарейках, мобильные колонки Bluetooth, док-колонки, портативные колонки, носимые колонки
2. Домашняя аудио-многокомнатная система, телевизор, звуковая колонка, Система домашнего кинотеатра, независимые компоненты
3. Динамик с голосовым управлением
4. Профессиональные динамики с активным звуком, питание через Ethernet (PoE), многоканальная система

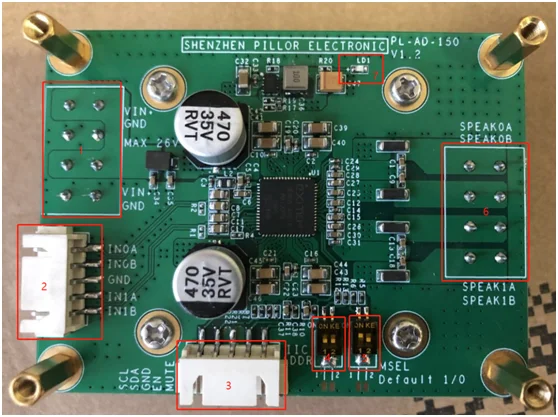

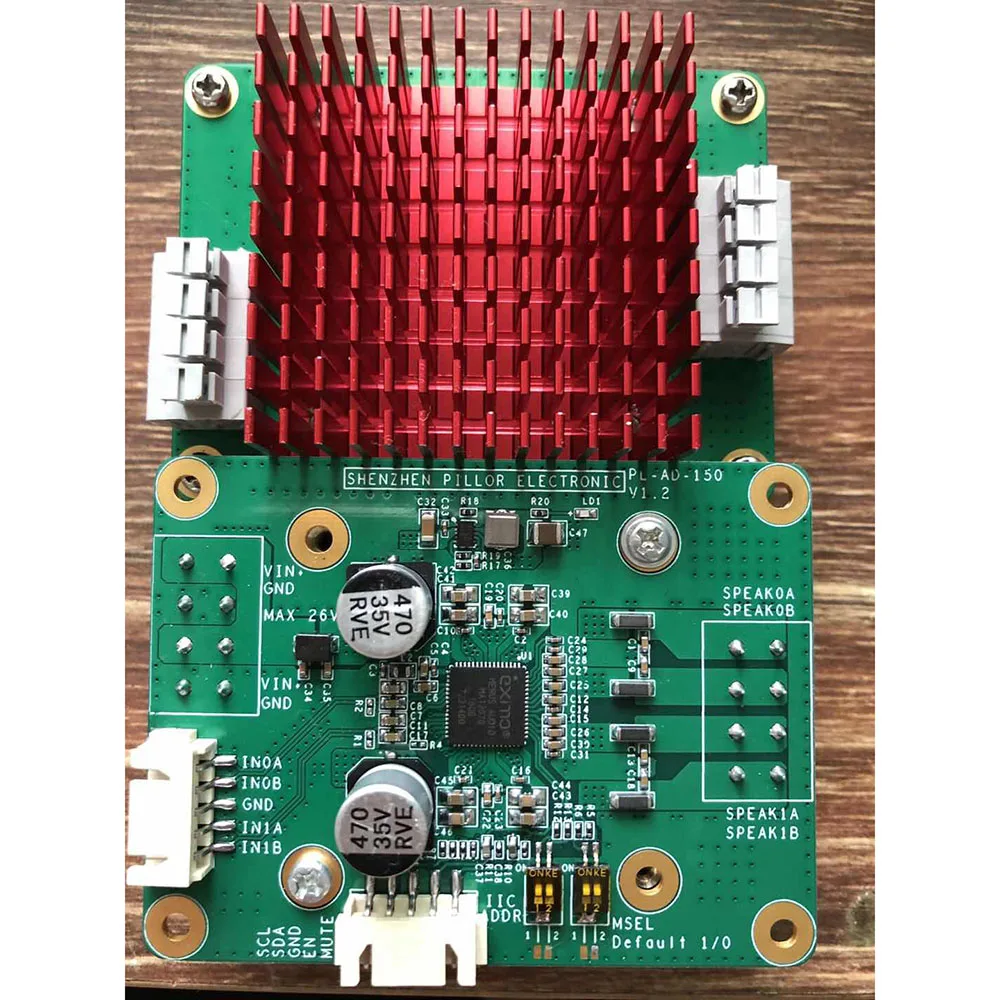

1. Разъем питания постоянного тока. Последовательность интерфейса сверху вниз: VIN +, GND, VIN +, GND, два VIN + и два GND соединяются на плате для облегчения каскадного сканирования модуля. Максимальное входное напряжение VIN +-DC + 26V, а абсолютное напряжение более + 27,5 V навсегда повредит чип! Чтобы обеспечить выходную мощность, используйте блок питания мощностью 200 Вт и выше. Минимальное входное напряжение VIN + составляет + 4 в, и фактически рекомендуется использовать блок питания выше 6 в.
2. Входной терминал аналогового аудиосигнала. Последовательность интерфейса сверху вниз: IN0A, IN0B, GND, IN1A, IN1B, соответствует аудиовходным терминалам SPEAK0A, SPEAK0B, SPEAK1A и SPEAK1B соответственно. Общее усиление платы по умолчанию составляет 20 дБ.
3. Входной терминал связи с внешним управлением. Последовательность интерфейса слева направо: SCL (тактовой контакт IIC), SDA (контактный разъем IIC), GND (Заземление), EN (чип переходит в режим сброса при высоком вытянутом состоянии), отключение звука (отключение звука, низкое тяжение) эффективно).
4. pin-код выбора адреса IIC, используется для управления несколькими адресами IIC выбора микросхем, когда параллельно используются несколько модулей. Бита 1: AD0, бита 2: AD1.
5. Выбор режима работы микросхемы. Бита 1: MSEL1, бита 2: MSEL0. (Push up означает 1)

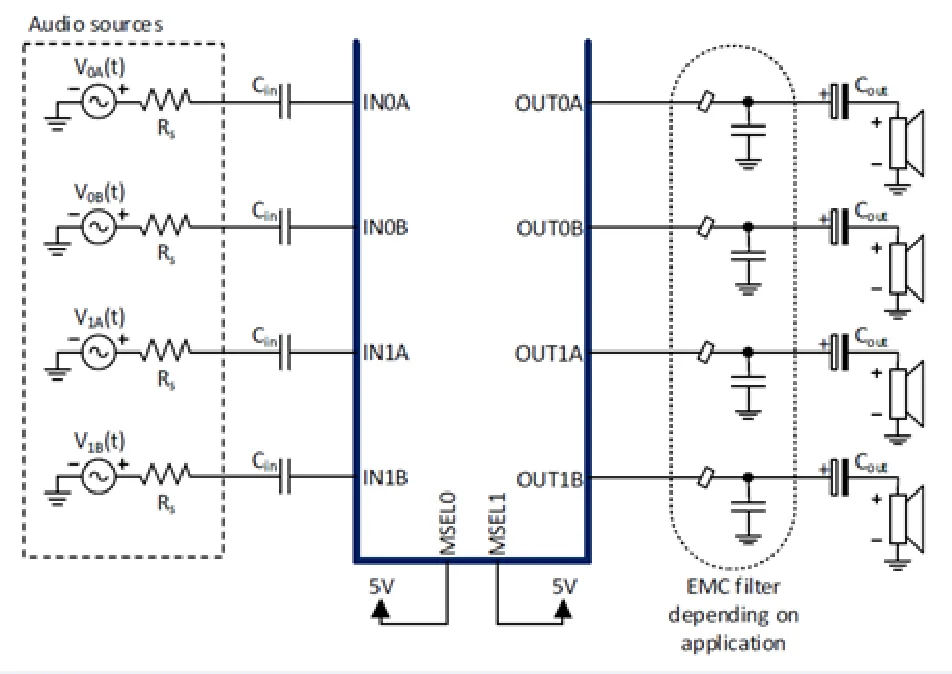

Bit1/Bit2 = 0/0: 4-канальный Односторонний выход (SE), в это время Максимальная выходная мощность каждого канала составляет 40 Вт. Способ подключения показан на рисунке ниже:

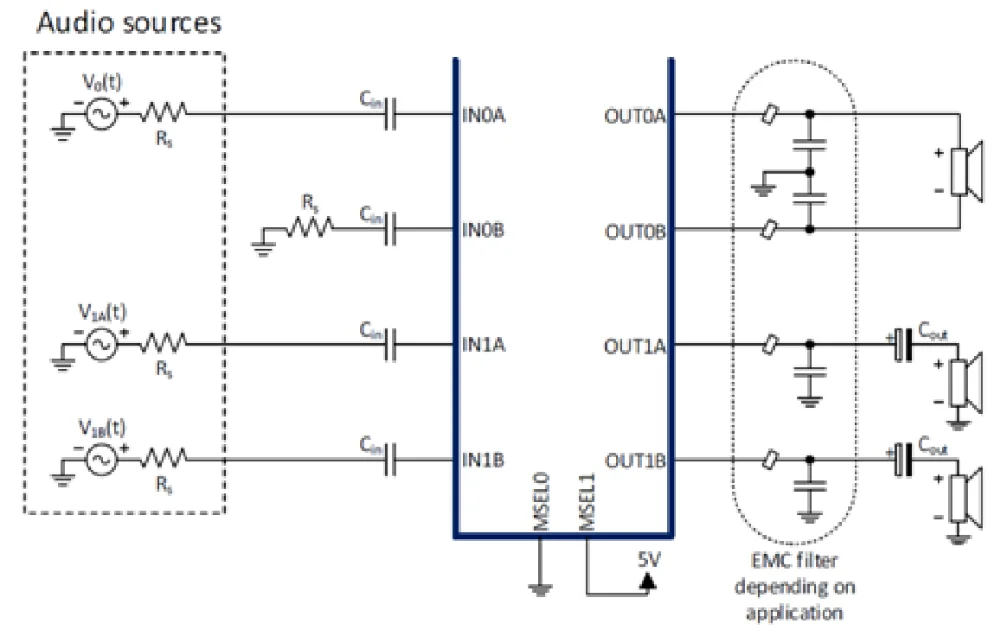

Bit1/Bit2 = 0/1: 2 канала одностороннего выхода (SE) + 1 канал полумостового выхода (BTL), в это время, мощность каждого канала одностороннего выхода составляет 40 Вт, а мощность полумостового выходного канала-80 Вт. Способ подключения показан ниже:

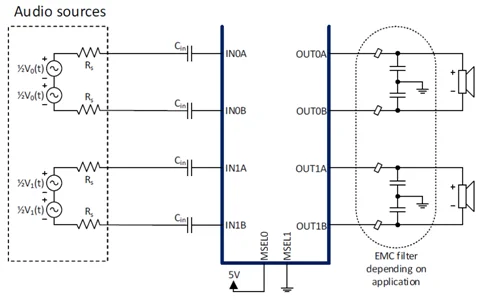

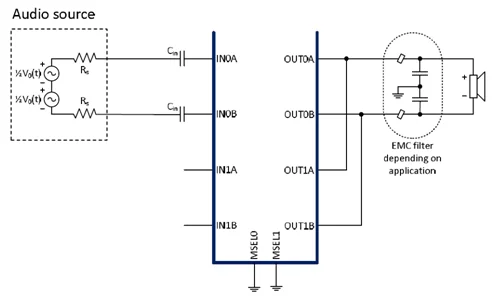

Bit1/Bit2 = 1/0: 2-канальный полумостовой выход (BTL), в это время выходная мощность каждого канала составляет 80 Вт (заводская настройка по умолчанию). Способ подключения показан ниже:
Bit1/Bit2 = 1/1: 1-канальный двойной полумостовой выход (PBTL), в это время выходная мощность одного канала составляет 160 Вт. Способ подключения показан на рисунке ниже:
6. Выходной терминал уровня мощности звука. Последовательность интерфейса сверху вниз: SPEAK0A, SPEAK0B, SPEAK1A, SPEAK1B.
7. Светодиодный индикатор питания. Зеленый или синий светодиод, этот светодиод всегда должен быть включен после включения питания, указывая, что источник питания модуля является нормальным.
Шаги использования модуля
1. Правильно Установите DIP-переключатель в положение 5 и правильно Подключите оборудование динамика.
2. Установите напряжение правильно на 1 интерфейсе и подключите источник питания постоянного тока, вы можете увидеть, светодиодный в положении 7 горит.
3. Правильно подключите источник входного аудио к 2 интерфейсам.
4. Другие Детали обычно не должны быть подключены для нормальной работы.
Примечание: Все печатные платы для последующей отправки черного цвета, и в них больше нет зеленой версии печатной платы.
Размер печатной платы: 100x60 мм
Напряжение питания: AC15-32VX2
Диапазон сопротивления: 4-8 Ом
Искажение: <0.05%
Мощность: Номинальная 100 Вт x 2
Канал: 2,0 каналов
Особенность:
1. 100%Оригинальный TDA7293
2. Печатная плата имеет двустороннее золото, улучшенные проводящие свойства и качество звука
3. Основной конденсатор3300 мкФЧерный D-iamond или P-anasonic 4 шт.
4. Входная муфта-это конденсатор ERO или VIS с прекрасным естественным качеством звука.
5. Плата поставляется с плавным пуском для запуска без воздействия. Общедоступная версия схемы, Стабильная и надежная
(Положение основного конденсатора Совместимо с фильтрующими конденсаторами диаметром 4x18 мм или фильтрующими конденсаторами диаметром 2x25 мм
