Большой научный набор:

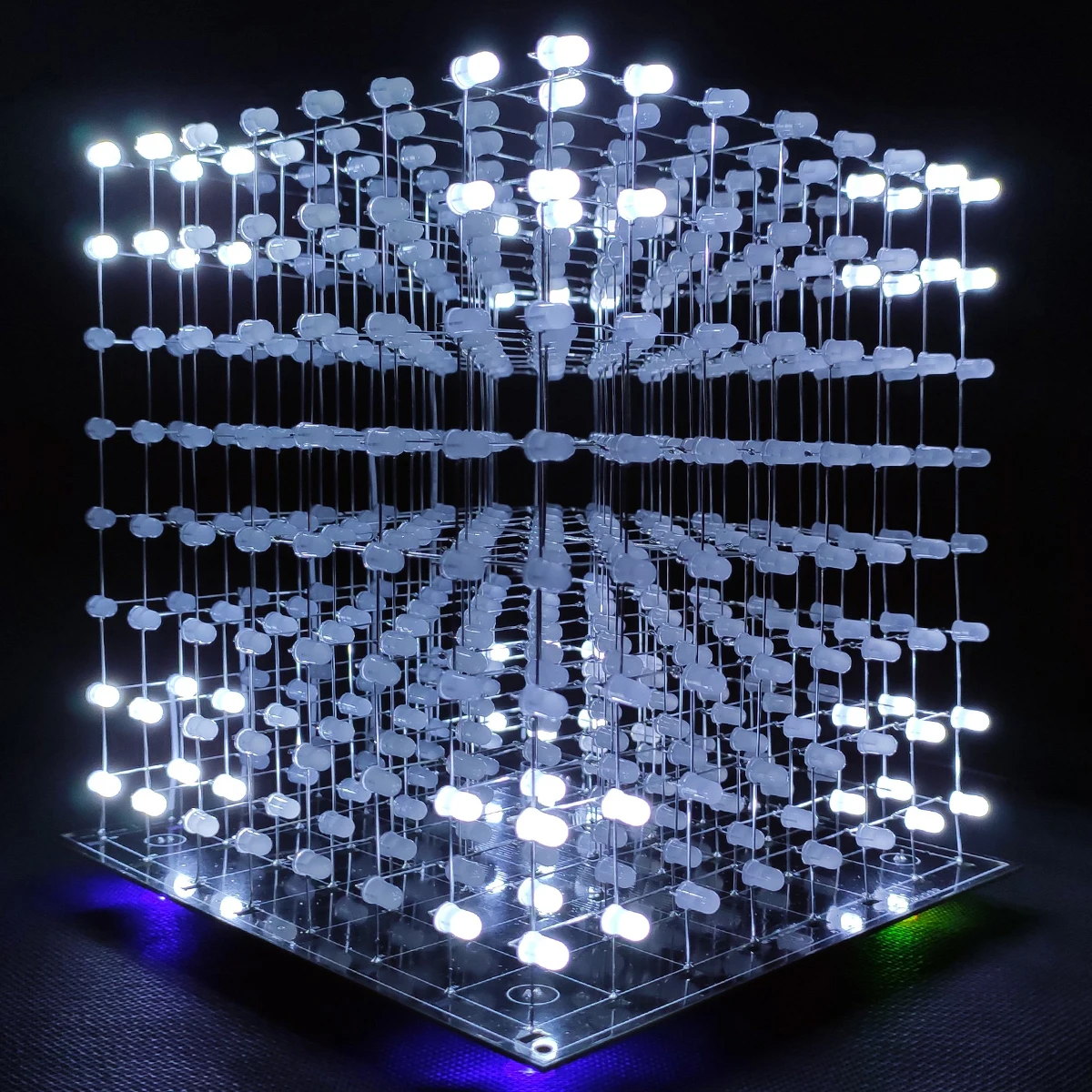

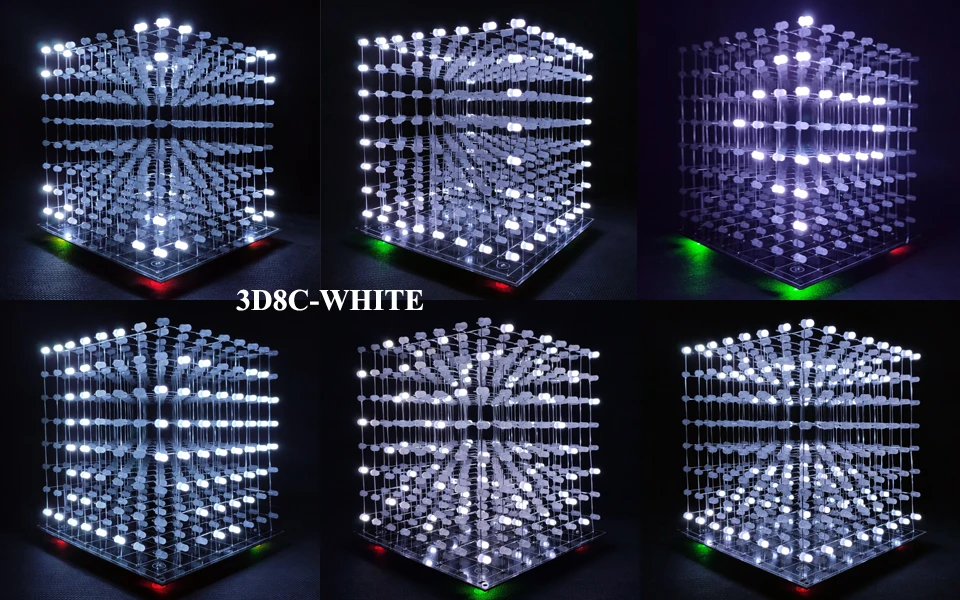

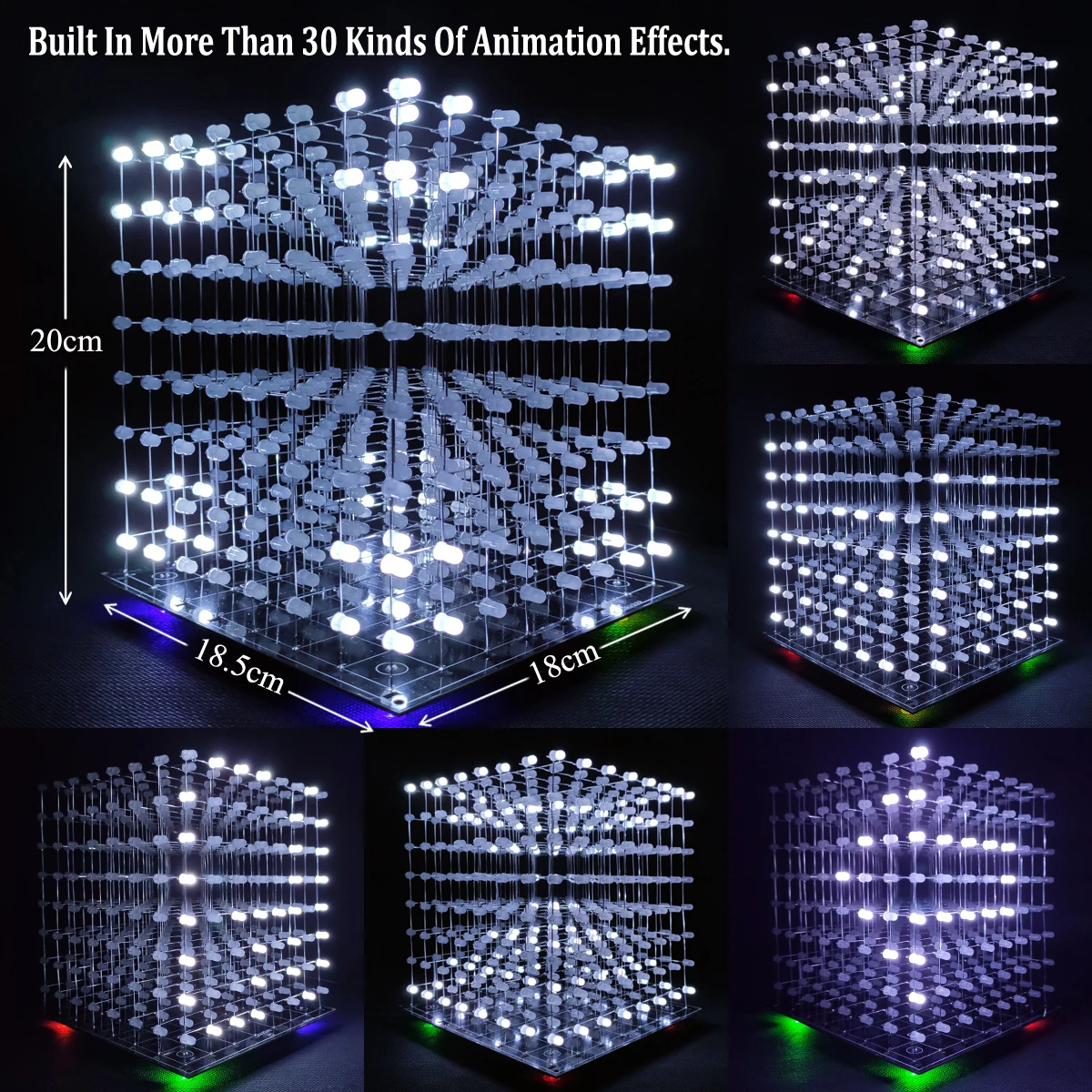

Это электронный набор для самостоятельной сборки 8x8x8 LED CUBE, отличный научный набор, набор для пайки. Дети будут в восторге от него и держаться подальше от видеоигр. Требует от покупателя припаять самостоятельно, что очень подходит для тренировки практических умений и терпения.Размер готового изделия после сварки данного посылка около 18x18,5x20 см, а расстояние между лампами-2,3 см.В мастерборд встроено более 30 видов блестящих анимационных эффектов. Пользователи могут отображать анимацию после сварки и подключения к USB-источнику питания 5 В.Ниже показан видеоэффект сравнения готовой продукции 3D8C-PINK:
Используется для:
Он подходит для учебных курсов по ручному производству электроники, практических сварочных упражнений и энтузиастов электроники. Кроме того, это также довольно инновационный и значимый небольшой подарок.
Он должен быть сварен покупателем:
Основная плата печатной платы в посылка вке была хорошо припаяна и протестирована, и пользователям нужно только припаять светодиодный ную лампу самостоятельно, поэтому пользователи должны иметь только простую электронную технологию фундамента и способность пайки. На материнской плате имеется 64 круглых отверстия для фиксации светодиодный да и облегчения сварки. Мы предоставляем инструкции по установке бумажной сварки.

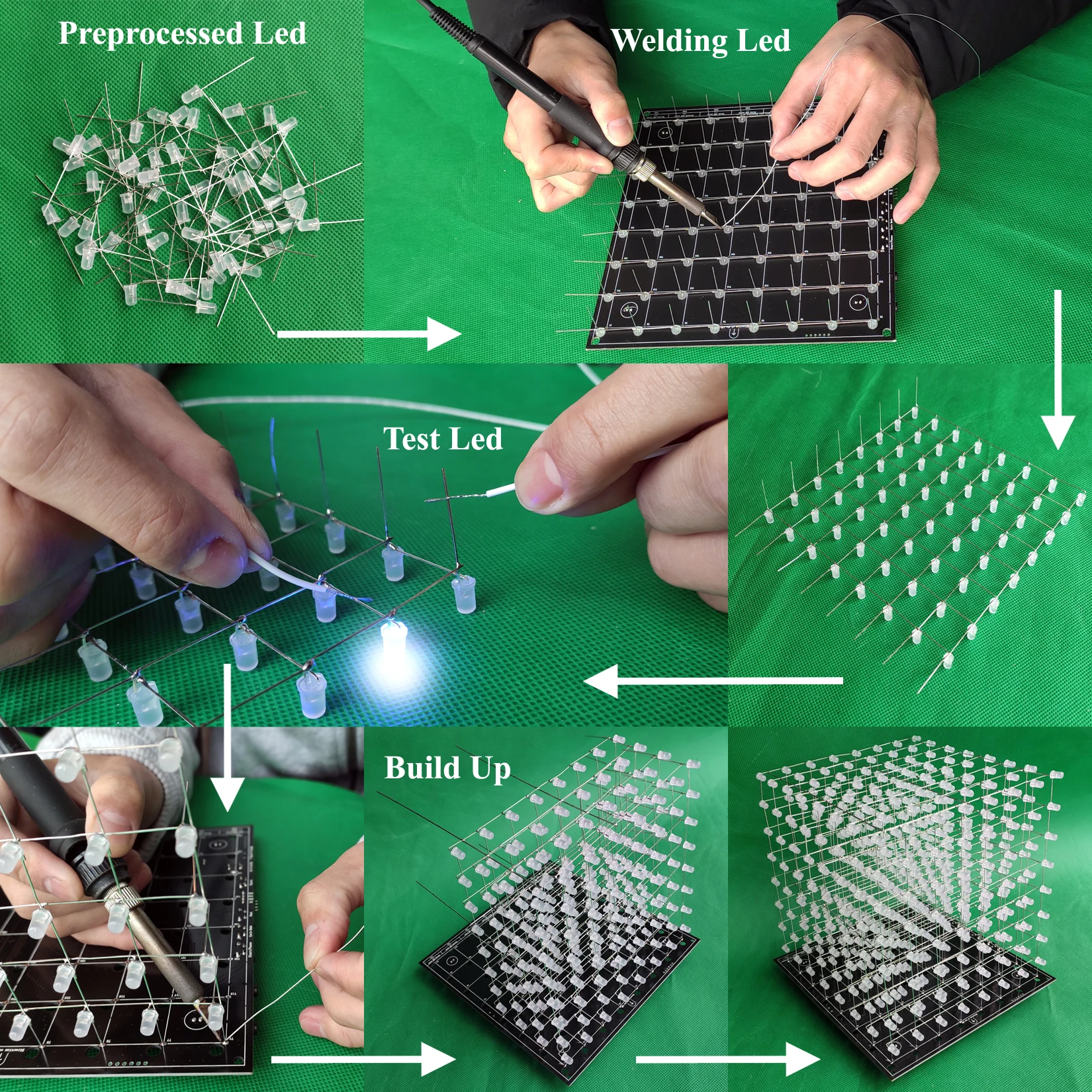

По следующей ссылке приводится видео процесса самостоятельной установки.Https://youtu.be/EykwnRKqLSc
Состав оборудования:
Микроконтроллер: STC12C5A60S2Микросхема драйвера: позиционный 573 + BR4953, горизонтальный 8 слоев-положительные электроды, а вертикальный 64 столбца-отрицательные электроды.

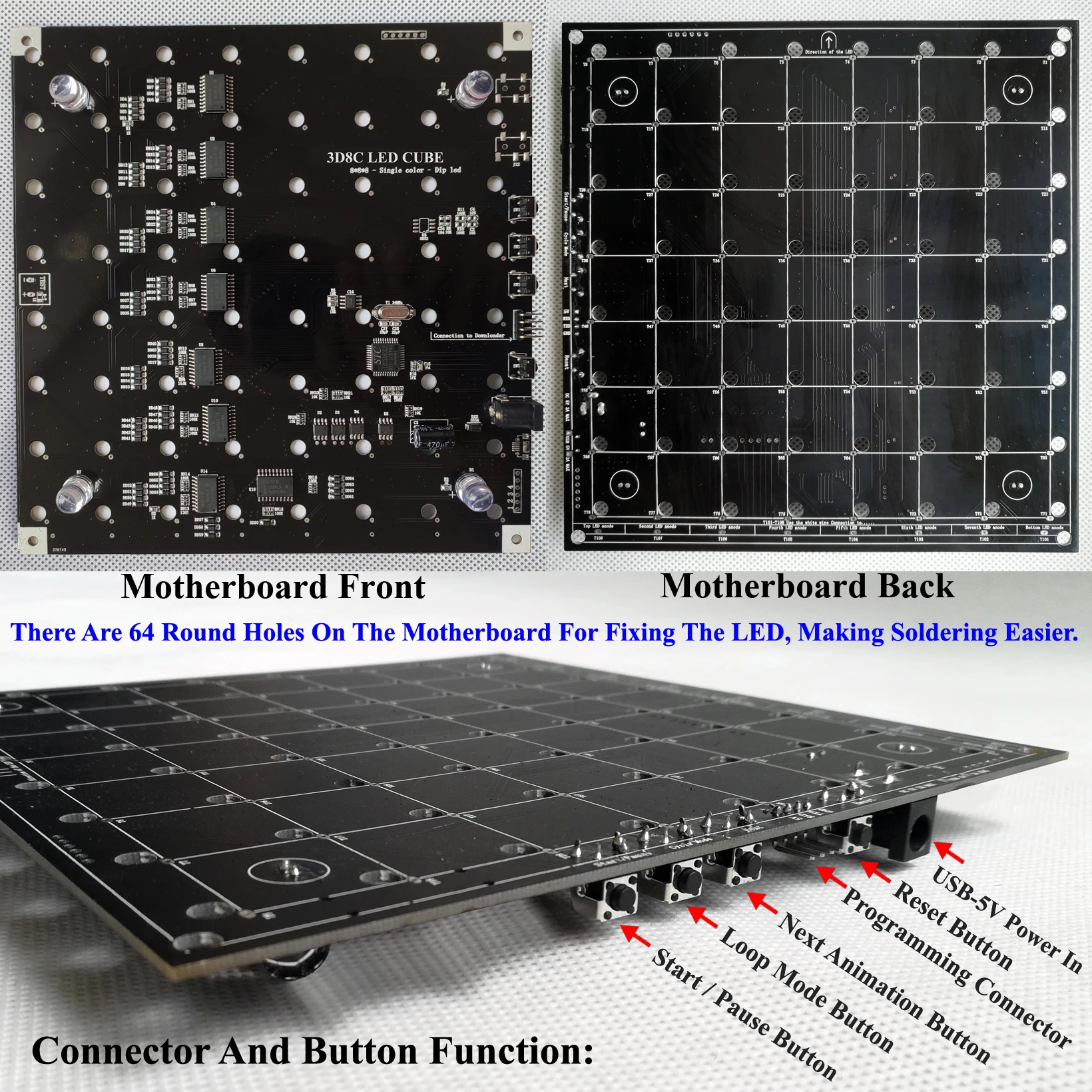

Мастерборд работает от 5V USB; На мастерборде 4 клавиши для переключения режимов анимации (ключевые функции-сброс, запуск/пауза, следующая анимация, циклическое воспроизведение одиночной анимации/циклическое воспроизведение всех анимаций соответственно); Мастерборд имеет разъем для скачивания программ.
Отображаемые шаблоны могут быть изменены

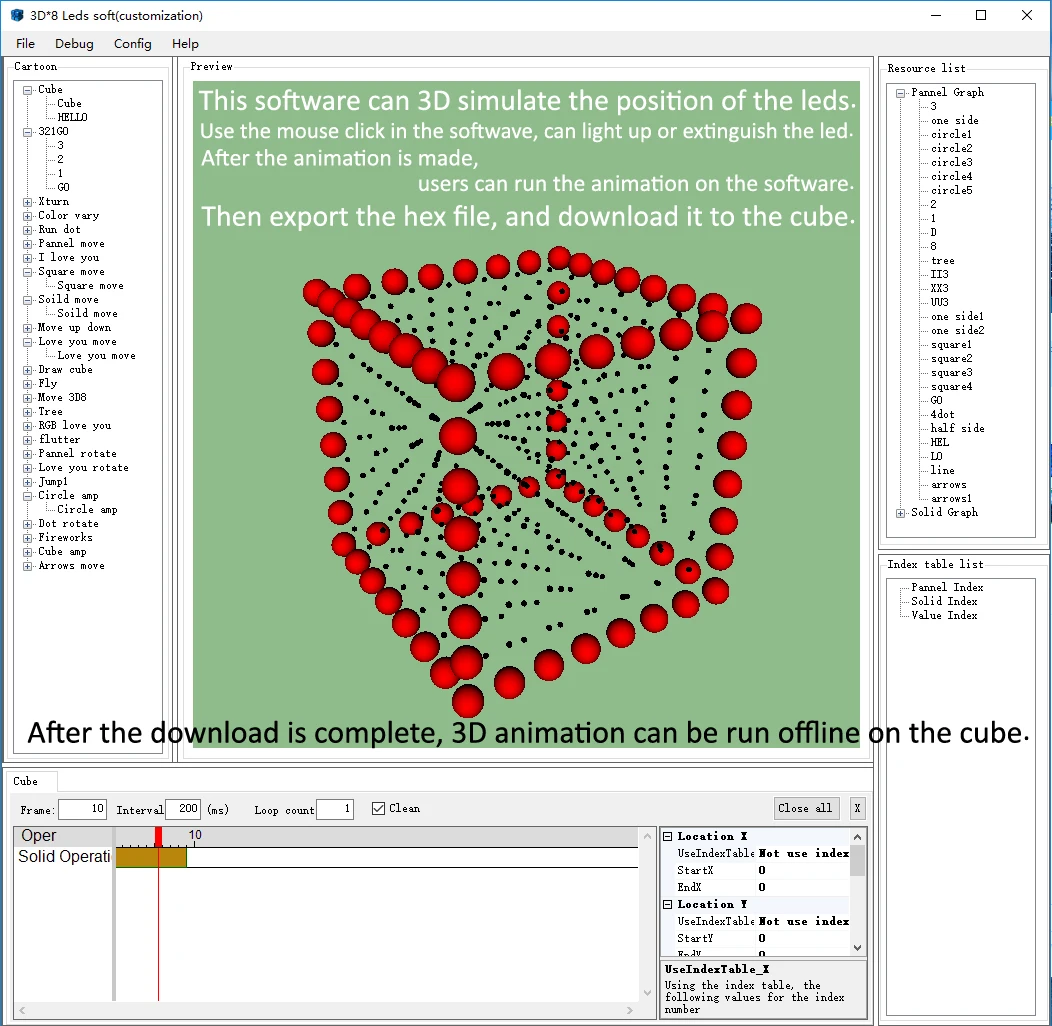

Чтобы каждый обычный человек мог изменить отображаемый шаблон (а не профессиональный электронный инженер), мы создали программное обеспечение для 3d-анимации на компьютере ПК. Это довольно простое программное обеспечение, в этом программном обеспечении можно с помощью мыши светильник ться или выключать светильник ВОМ кубике. После изготовления рисунка с мышкой посылка вывайте координаты для движения рисунка, рисунок будет двигаться; Или, вы также можете с помощью мыши сделать несколько 3D рисунков, И затем пусть эти узоры отображаются последовательно, формируя таким образом эффект 3d-анимации, Что намного проще, чем с-языком для изменения отображаемого образца.Пользователи могут получить и попробовать это программное обеспечение для 3d-анимации в электронных файлах.Https://drive.google.com/file/d/1a62NuU_QtyUHD0oo4XSAAWj_dZoWQHCBНиже приведена ссылка на видео по для модификации анимации.Https://www.youtube.com/watch?v=tGaJr17tRak

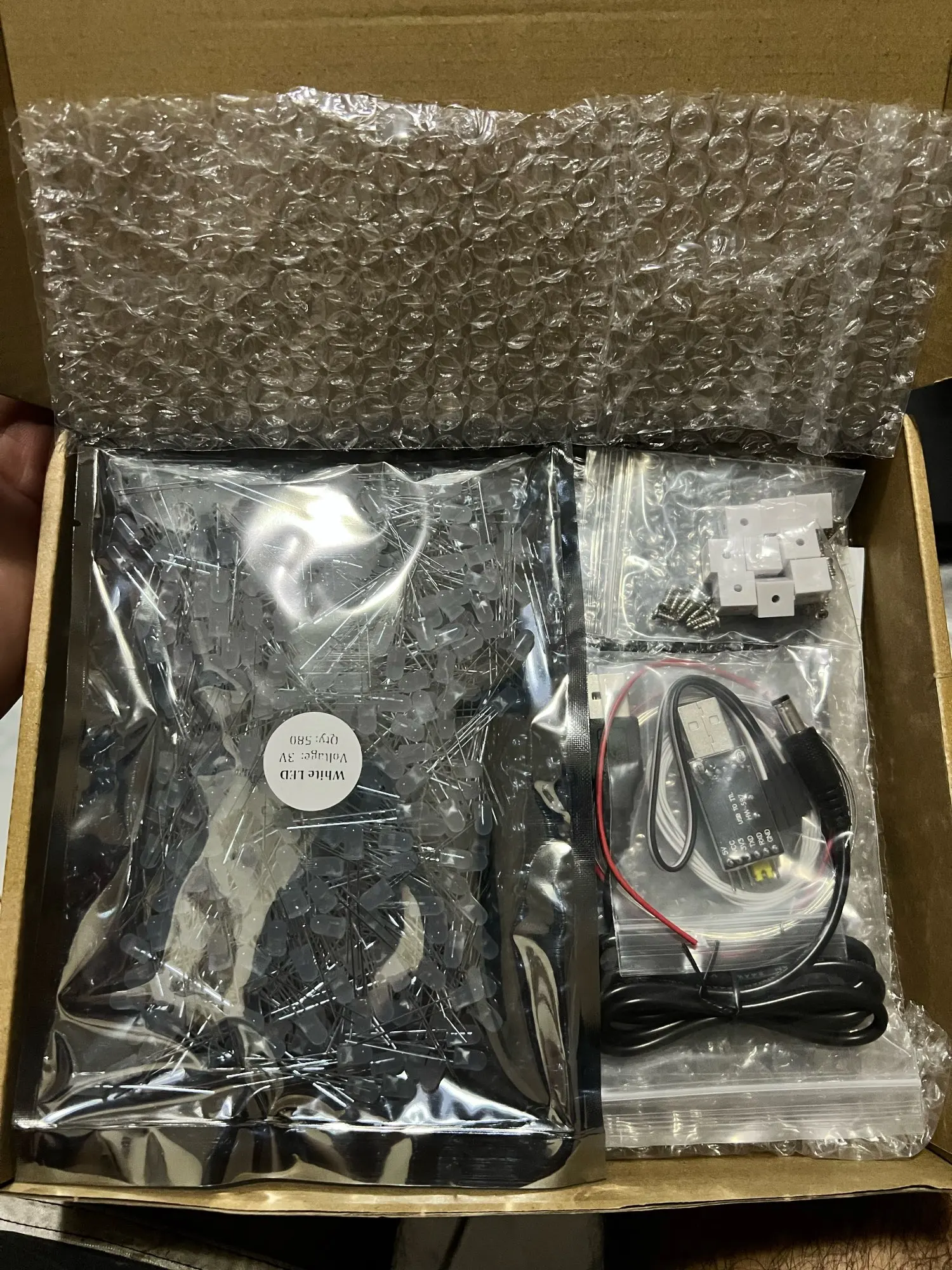

Посылка

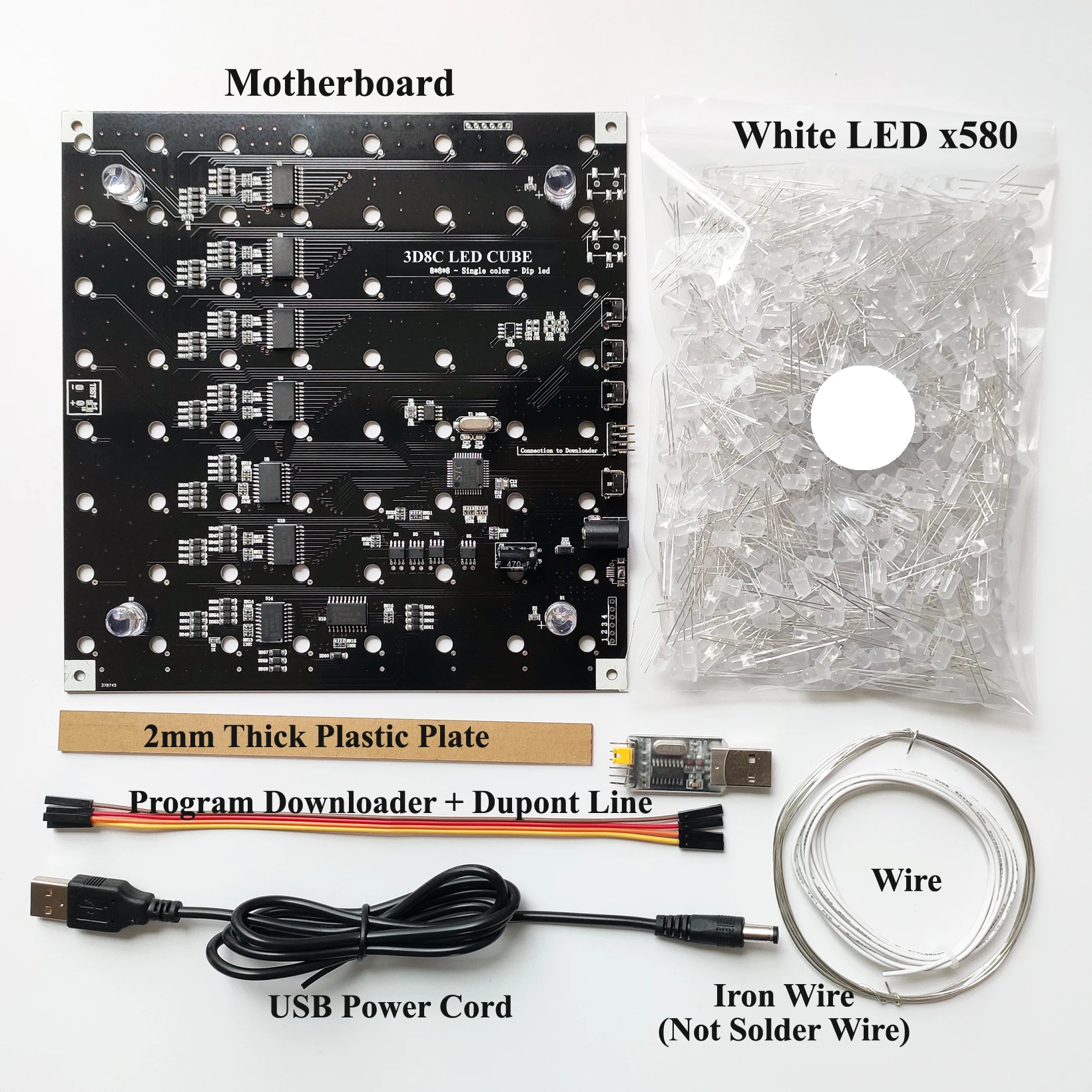

1, припаянная и протестированная мастерборд (Размер: 18*18,5 см) x12, инструмент загрузки USB x13, кабель Micro USB x14, 0,8 мм Луженая железная проволока x15, белая электронная линия x16, 2 мм акриловая полоска (используется для изгиба светодиодный одного анода) x17, туманно-белые 5 мм круглые светодиоды x580 (используется 512 светодиодов)8, инструкции по сварке бумаги
Наши усилия направлены только на то, чтобы покупателям было проще добиться успеха:
Мы приложили много усилий, чтобы сделать установку максимально простой для покупателя, и установка успешно выполнена.После получения товара вам нужно только сварить светодиоды на бумажной инструкции по сварке и подключить блок питания usb 5 В для отображения блестящих световых эффектов.1. На основной плате есть 64 круглых отверстия для фиксации светодиодный да и облегчения сварки.
2. Мы дважды протестировали материнскую плату, впервые используя автоматический тест AOI и второй раз используя платформу для испытания моделирования.
3. Чтобы уменьшить обратную утечку светодиодный да из-за слишком длительного времени пайки, мы добавили 64 защитных диода на материнскую плату.
4, на самом деле, будет использоваться только 512 светодиодов, но чтобы предотвратить повреждение светодиодов во время изготовления, каждый светодиод предусмотрен в режиме ожидания.5. По умолчанию мы предоставляем бумажные руководства на английском языке, а также имеем руководства на японском, немецком, испанском и итальянском языках. При необходимости покупатели могут оставить нам сообщение.
Профессиональные услуги:
Мы занимаемся проектированием и производством светодиодных кубиков уже 9 лет. Мы разработали светодиодные кубики различных размеров, а также другие электронные изделия DIY. Если вы получили продукт и не знаете, как его сделать, или если по какой-либо причине меньше компонентов, или если вам нужна наша помощь для изменения отображаемой анимации, вы можете оставить нам сообщение. Мы предлагаем пожизненную техническую поддержку для наших изделий своими руками.
