3d-кубик светодиодный, 8x8x8, с программным обеспечением для редактирования 3D 3D8C

Используется для:

Он подходит для студентов, ручного электронного производства, практичных сварочных упражнений и энтузиастов электроники. Между тем, это также довольно инновационный и значимый маленький подарок.

Он должен быть сварен покупателем:

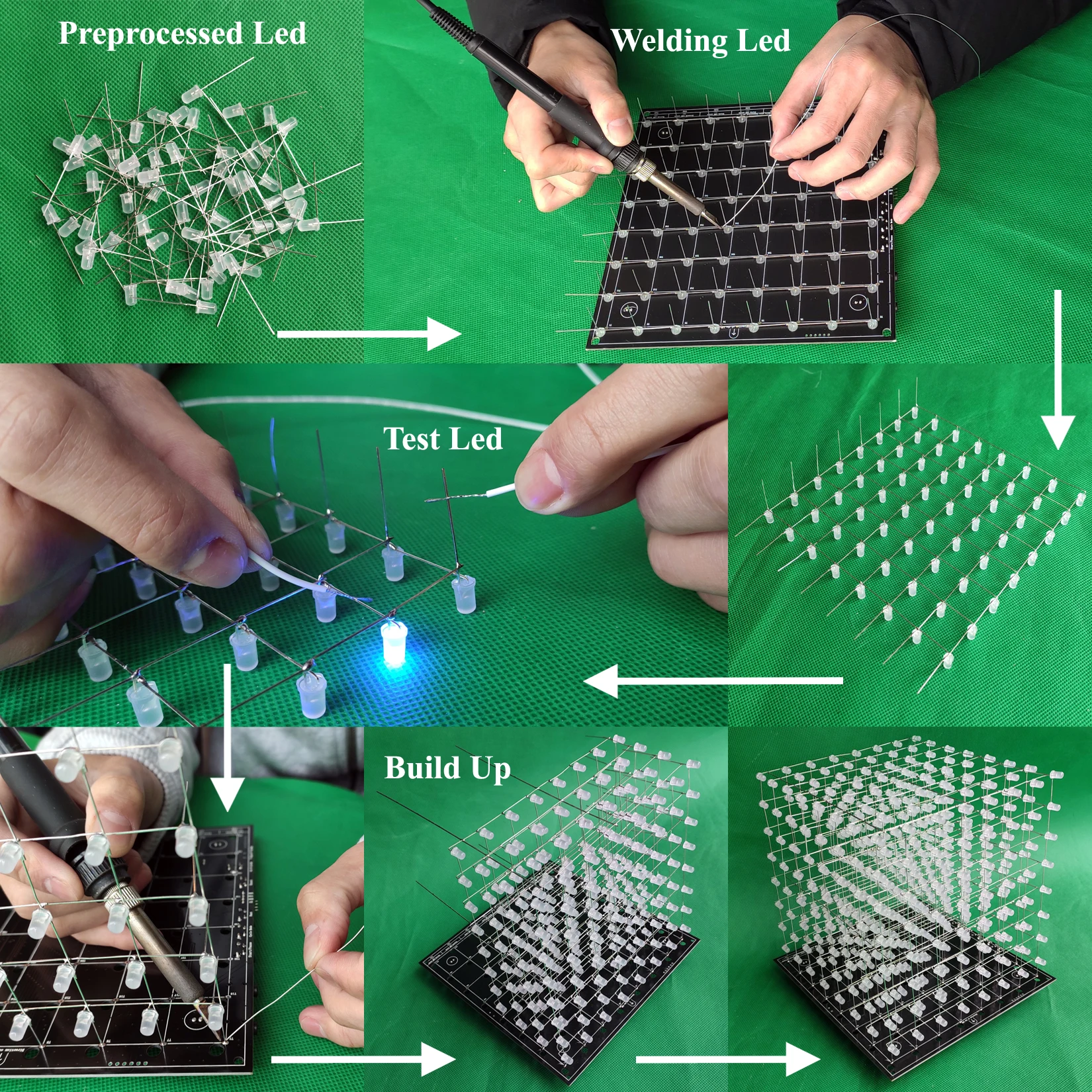

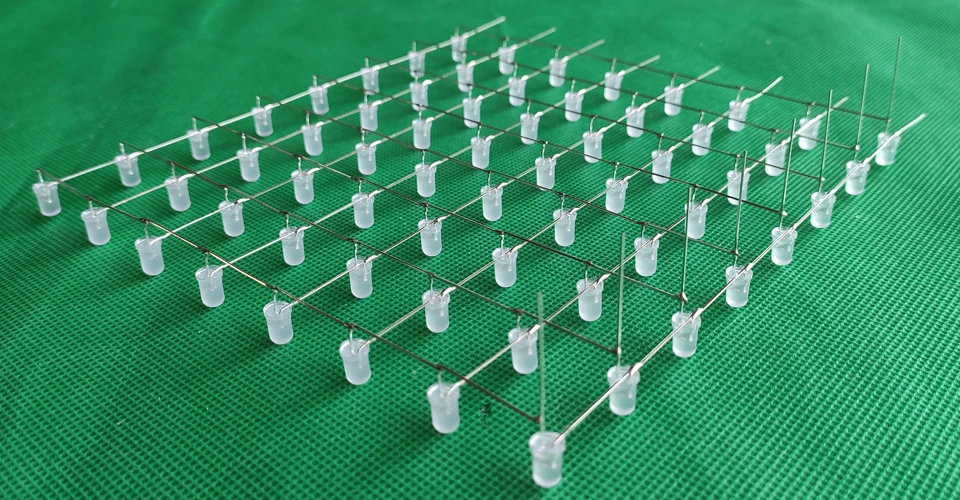

Основная плата печатной платы в этой посылка хорошо спаяна и протестирована, и пользователи должны только припаять светодиодный светильник сами, поэтому пользователи должны иметь только простые электронные технологии Основы и возможности пайки. На основной плате есть 64 круглых отверстия, чтобы зафиксировать светодиодный индикатор и облегчить сварку. Мы предоставляем инструкции по установке бумажной сварки.

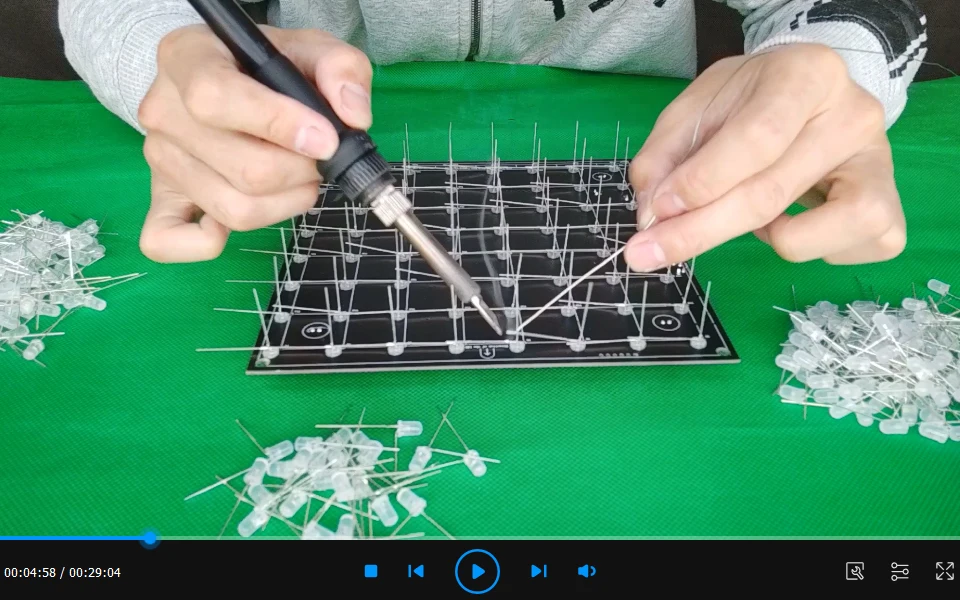

Следующая ссылка-видео процесса установки DIY.Https://youtu.be/EykwnRKqLSc

Состав оборудования:

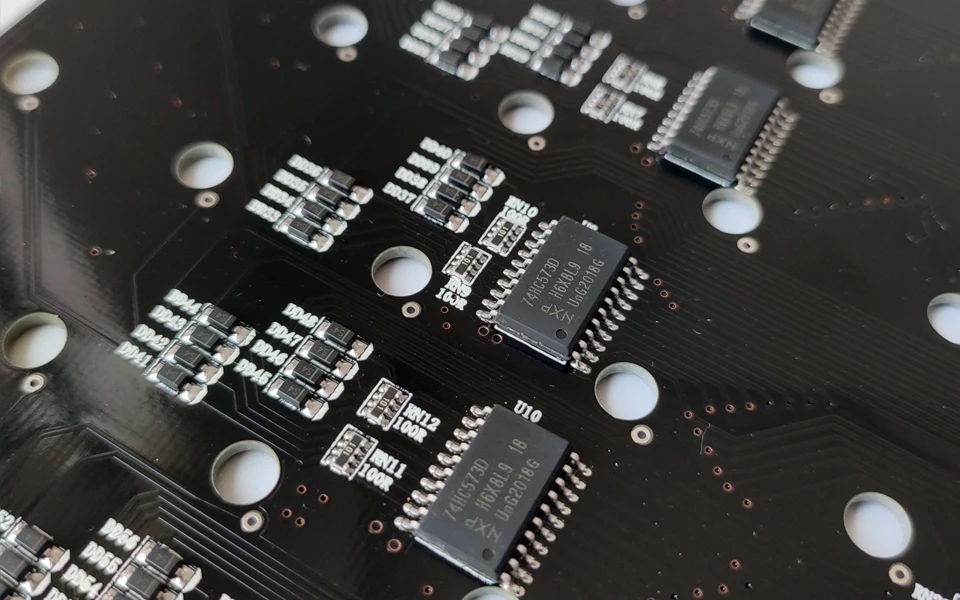

Микроконтроллер: STC12C5A60S2Чип драйвера: 74HC573 + BR4953, горизонтальные 8 слоев являются положительными электродами, а вертикальные 64 колонны-отрицательными электродами.

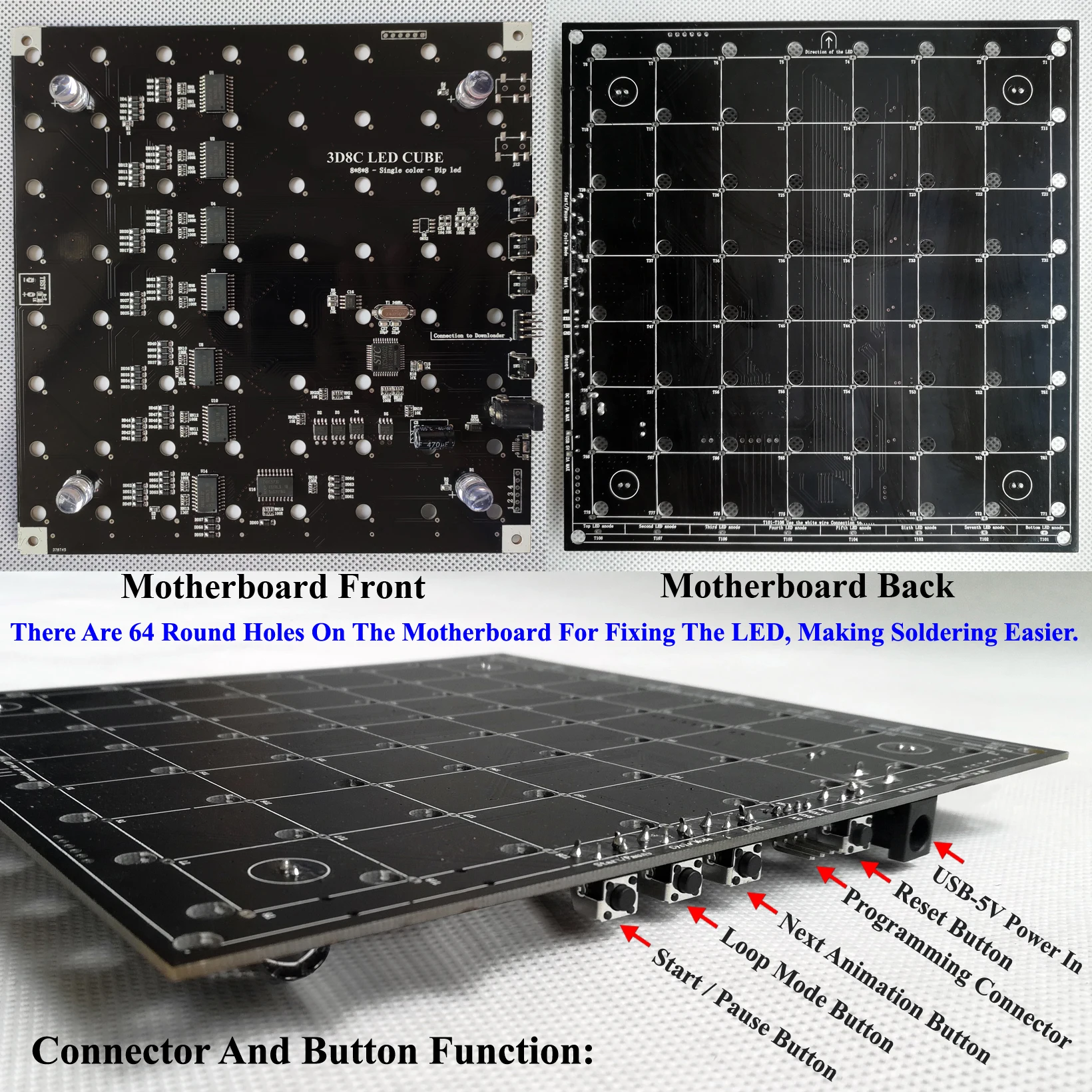

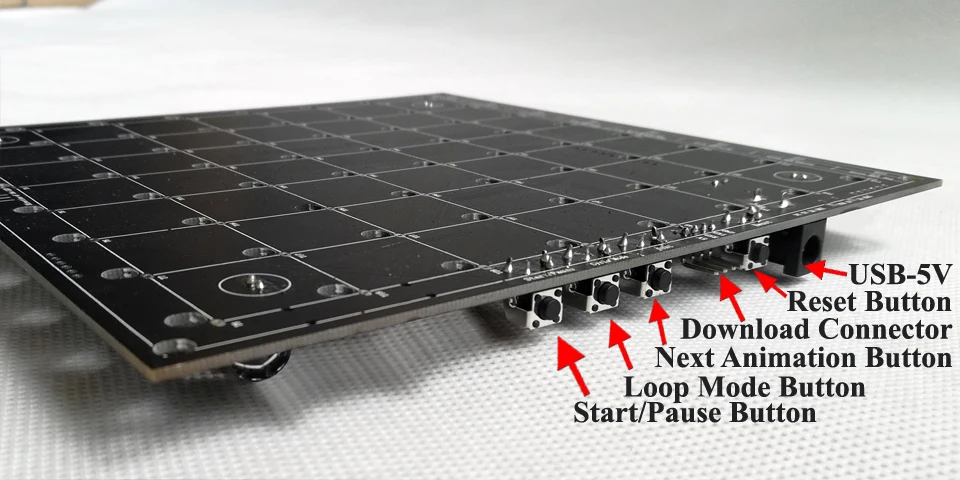

Материнская плата питается от USB 5 В; На главной плате есть 4 клавиши для переключения режимов анимации (ключевые функции: сброс, запуск/пауза, следующая анимация, циклическое воспроизведение одной анимации/циклическое воспроизведение всех анимаций соответственно); Материнская плата имеет разъем для загрузки программ.

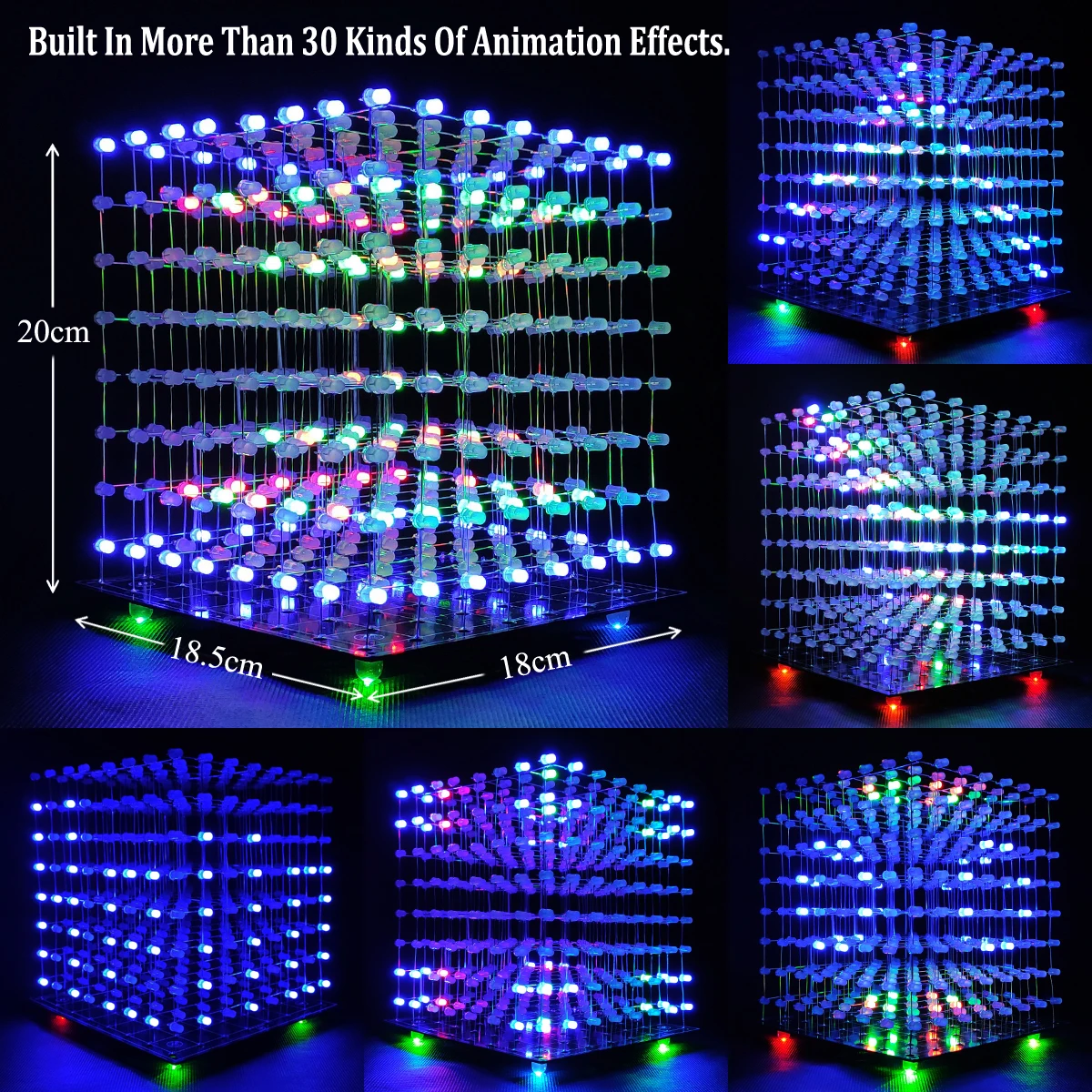

Отображаемые шаблоны могут быть изменены

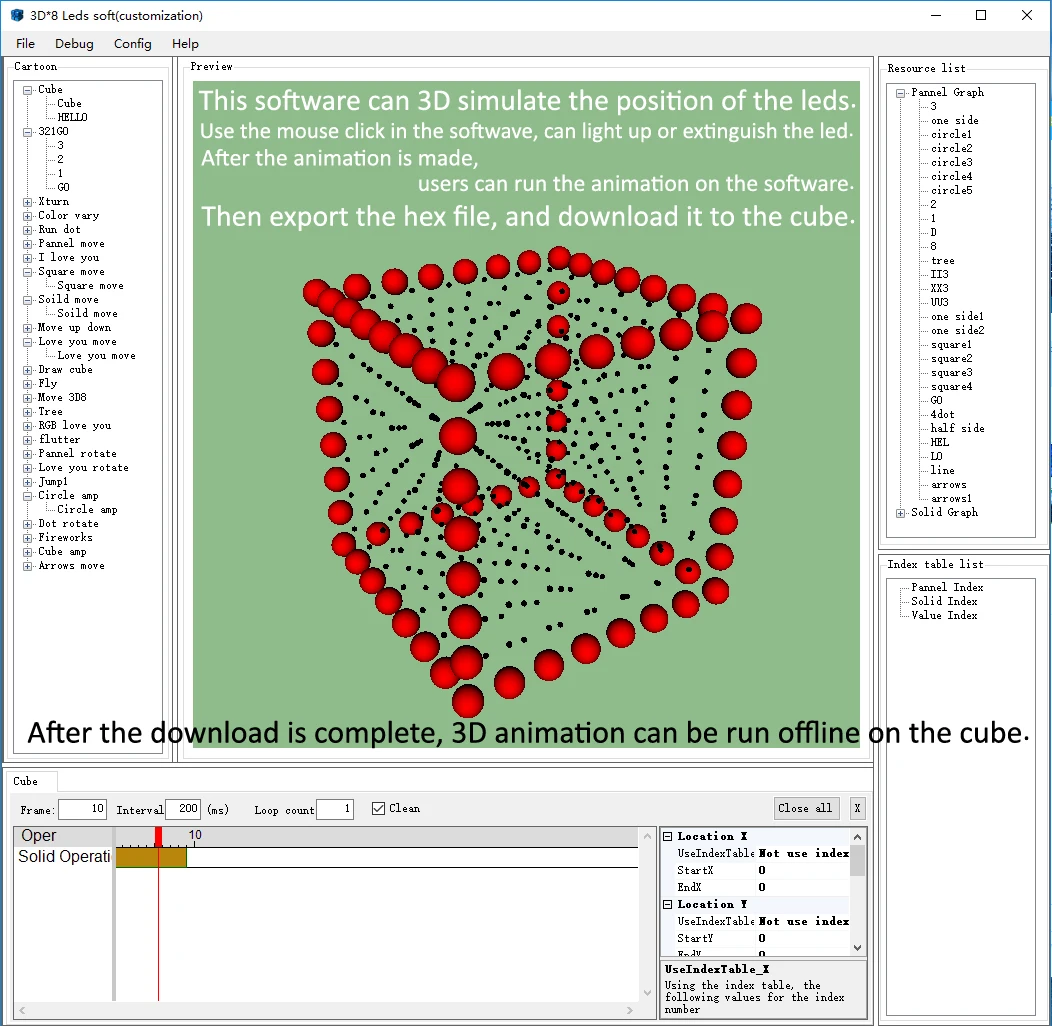

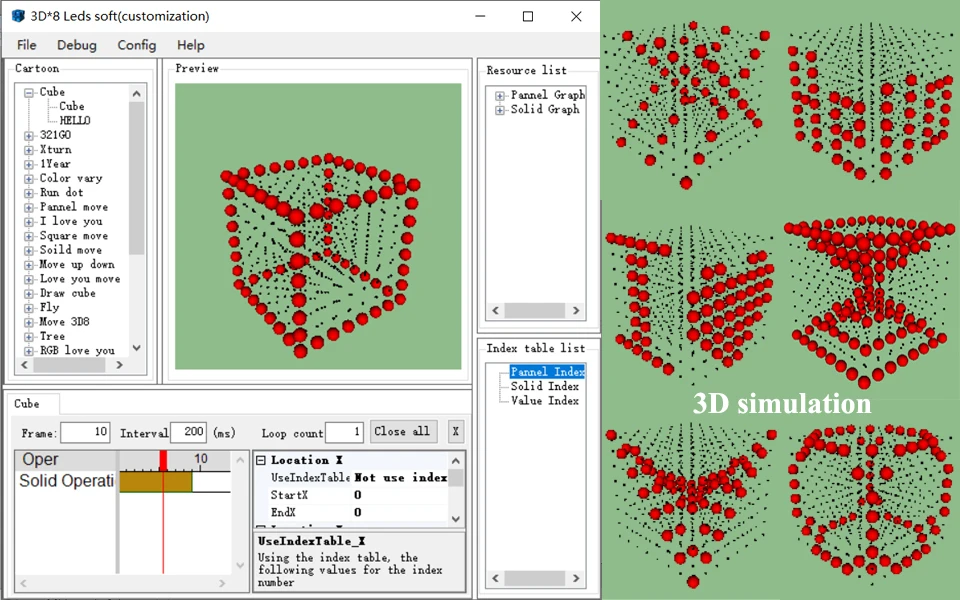

Чтобы каждый обычный человек мог изменить отображаемый шаблон (а не профессионального электронного инженера), мы создали программное обеспечение 3D анимации на ПК-компьютере. Это довольно простой программного обеспечения, это программное обеспечение, вы можете использовать мышь, чтобы светильник вверх или выключать каждый светильник на светильник куб. После создания рисунка с помощью мыши, посылка с координатами для движения рисунка, шаблон будет перемещаться; Или, вы также можете использовать мышь, чтобы сделать несколько 3D узоров, И затем Позвольте этим узорам отображаться последовательно, таким образом формируя эффект 3D анимации, Что намного проще, чем использование языка C для изменения отображаемого рисунка.Пользователи могут получить и попробовать это программное обеспечение 3D анимации в электронных файлах.Https://drive.google.com/file/d/1a62NuU_QtyUHD0oo4XSAAWj_dZoWQHCBСледующая ссылка-видео по модификации анимации.Https://www.youtube.com/watch?v=tGaJr17tRak

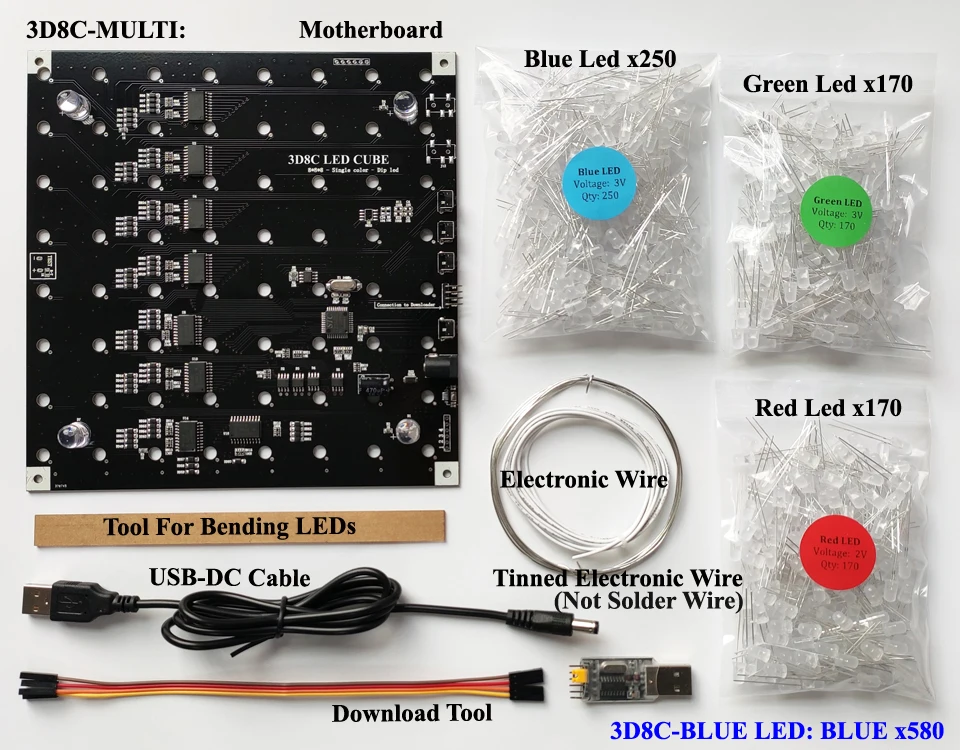

Посылка включает:

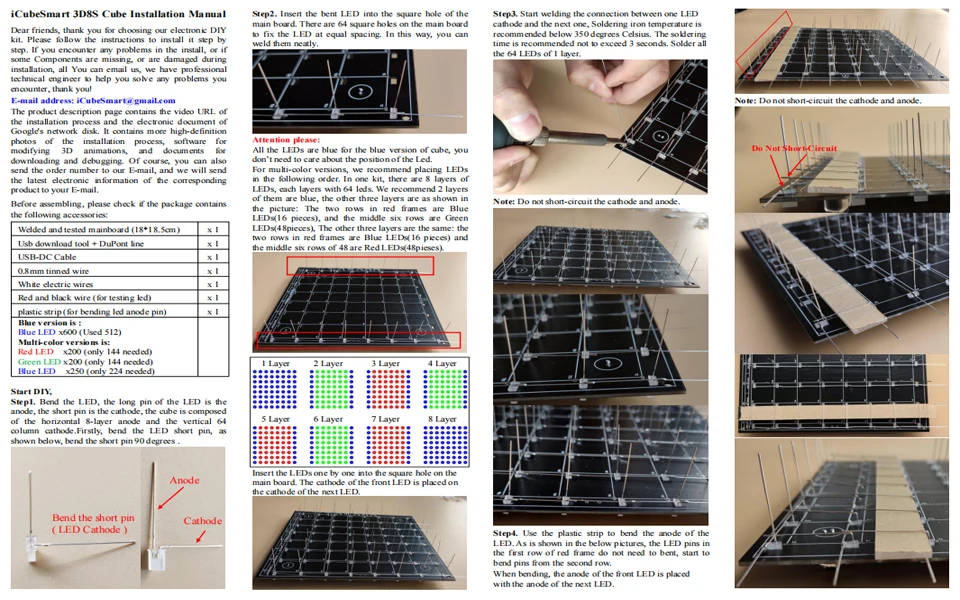

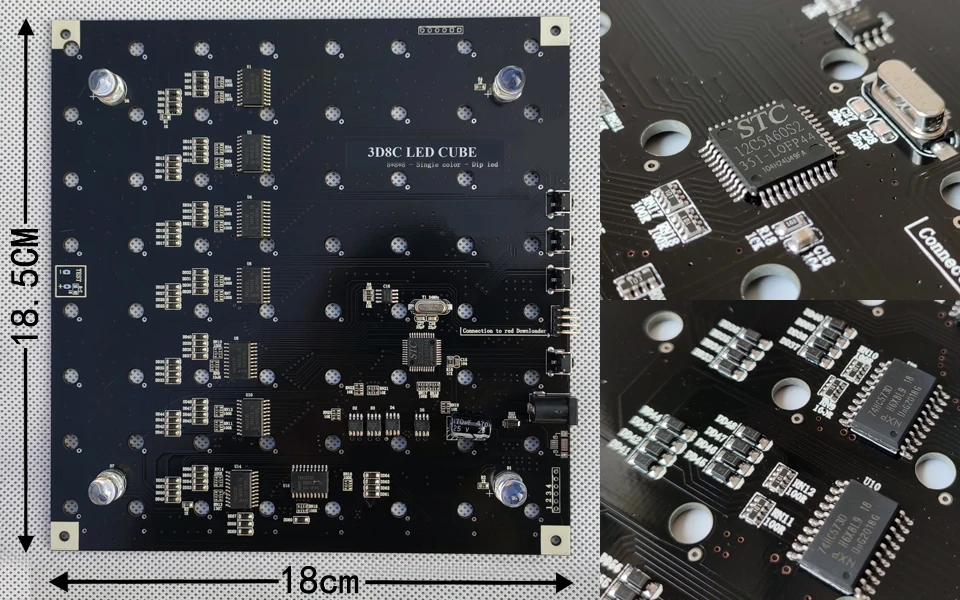

1 ручной работы, паяный и тестирование masterboard (Размеры: 18*18,5 см) x12, USB инструмент для загрузки x13, кабель Micro USB x14, 0,8 мм Луженая железная проволока x15, белая электронная линия x16, 2 мм акриловая полоска (используется для гибки светодиодный анод) x17, Foggy highlight 5 мм круговой СВЕТОДИОДНЫЙ s, каждый светодиодный для работы в режиме ожидания.3d8c-мульти варианты: 170 красных светодиодов, 170 зеленых светодиодов, 250 синих светодиодов (144 красных светодиодов используется, 144 зеленых светодиодов используется, 224 синих светодиодов используется, для способа расположения красного, зеленый и синий светодиоды, пожалуйста, обратитесь к нашей инструкции по сварке.)3d8c-синий варианты: 580 синих светодиодов (512 синих светодиодов)8. Инструкции по сварке бумаги

Наши усилия только для того, чтобы облегчить покупателям успех:

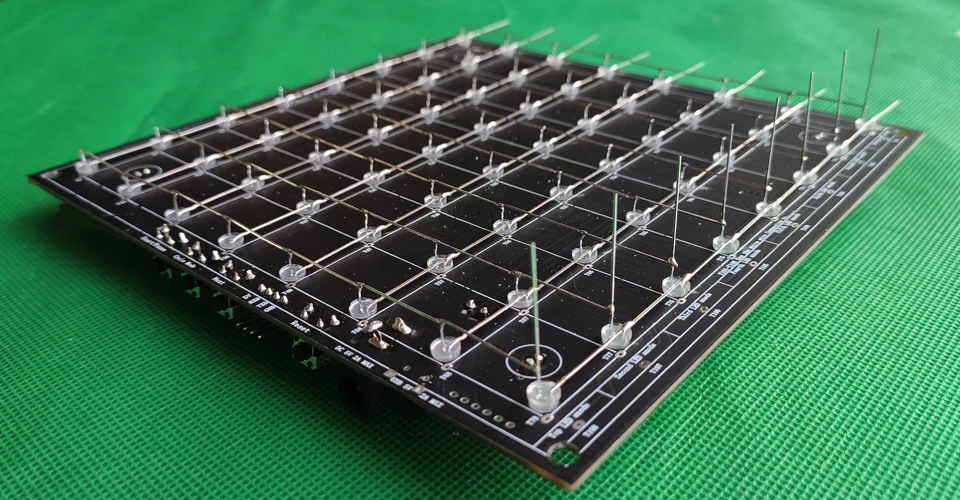

Мы приложили много усилий, чтобы сделать установку максимально простой для покупателя, и установка успешно.После получения товара, вам нужно только сварить светодиоды на инструкции по сварке бумаги и подключить источник питания usb 5 В для отображения блестящих световых эффектов.1. На основной плате есть 64 круглых отверстия, чтобы зафиксировать светодиодный индикатор и облегчить сварку.

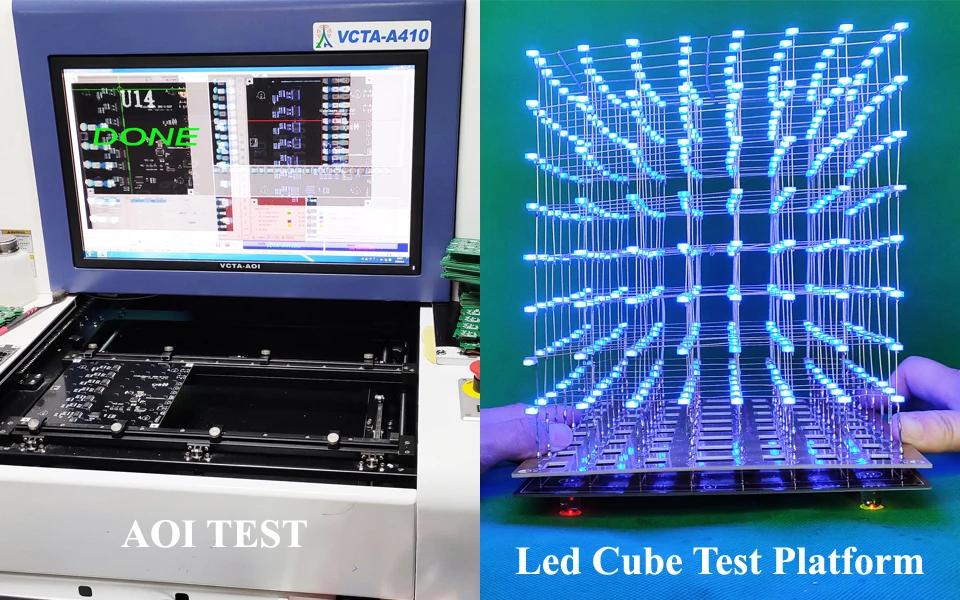

2. Мы дважды тестировали материнскую плату, впервые используя автоматический тест AOI и используя платформу для тестирования куба для испытания на моделирование во второй раз.

3, чтобы уменьшить обратную утечку светодиодный индикатор из-за слишком длительного времени пайки, мы добавили 64 защитных диода на материнской плате.

4. На самом деле, будет использоваться только 512 светодиодов, но для предотвращения повреждения светодиодов во время производства, каждый светодиод предоставляется в режиме ожидания.5, мы предоставляем бумажные руководства на английском языке по умолчанию, а также у нас есть руководства на японском, немецком, испанском и итальянском языках. Покупатели могут оставить нам сообщение при необходимости.

Профессиональные услуги:

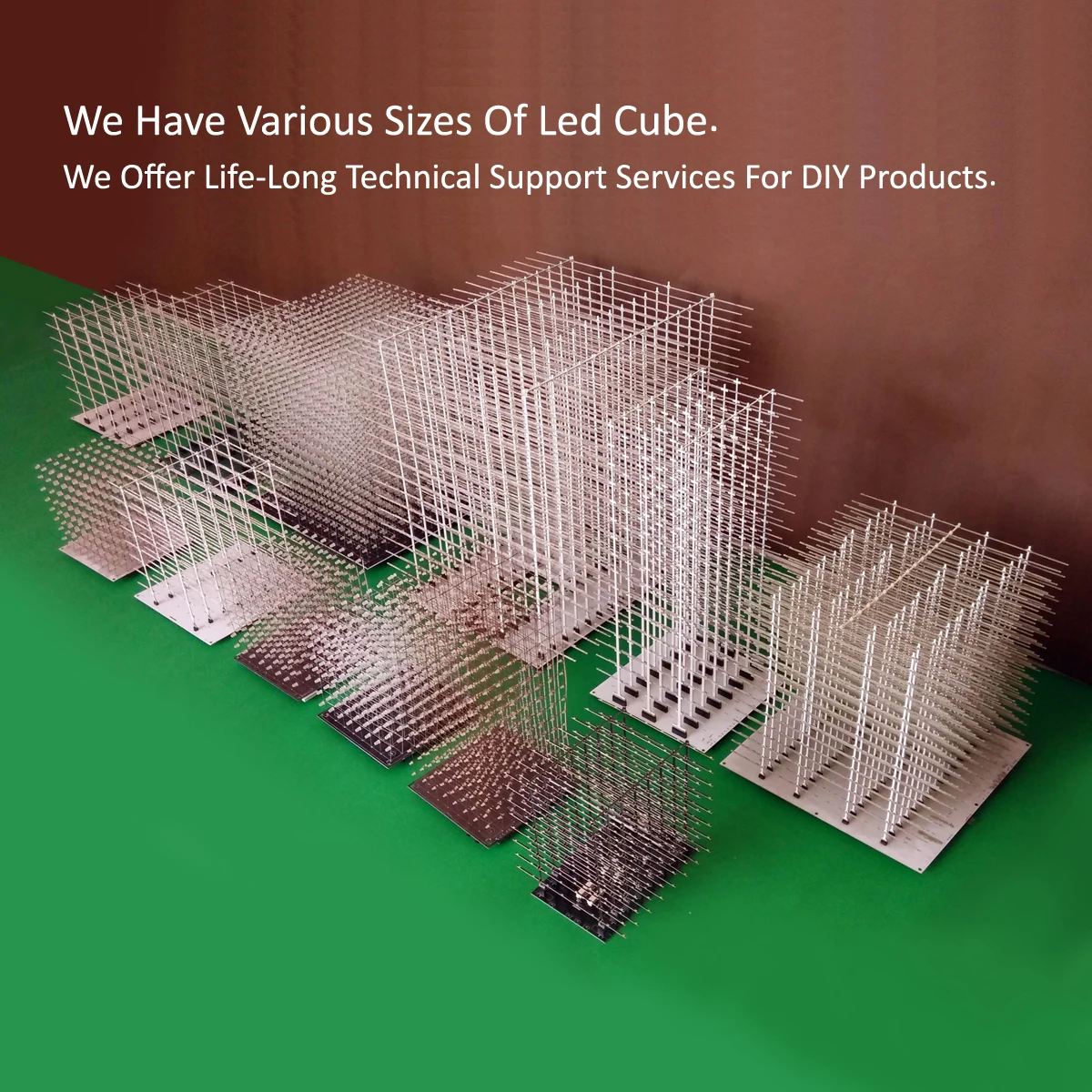

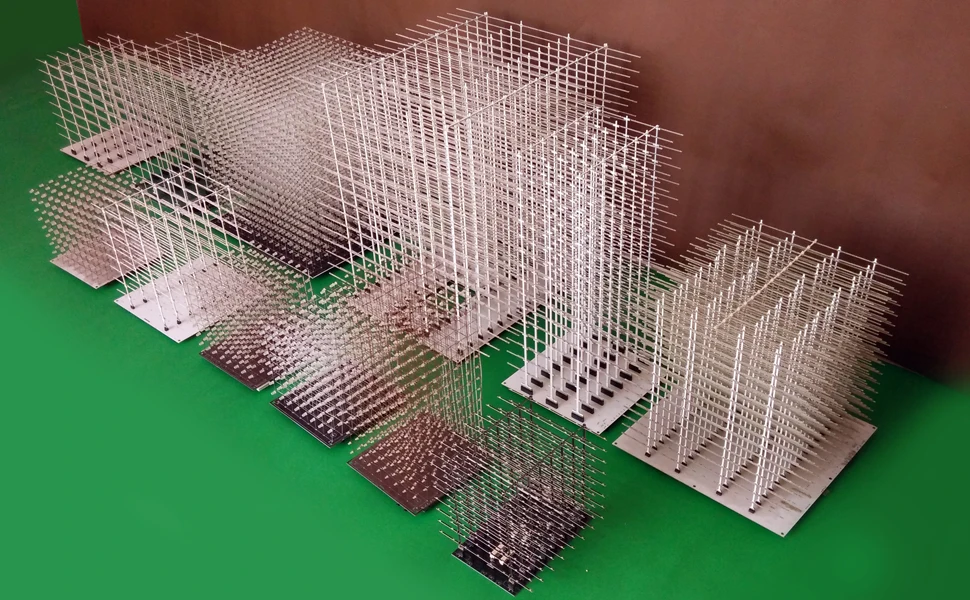

Мы занимаемся дизайном и производством светодиодных кубиков уже 9 лет. Мы разработали различные размеры светодиодного Куба, а также другие электронные продукты DIY. Если вы получили продукт и не знаете, как его сделать, или если по какой-либо причине меньше компонентов, или если вам нужна наша помощь для изменения отображаемой анимации, вы можете оставить нам сообщение. Мы предлагаем пожизненную техническую поддержку для наших продуктов DIY.
